隧道施工地质超前预报方法主要有以下几种

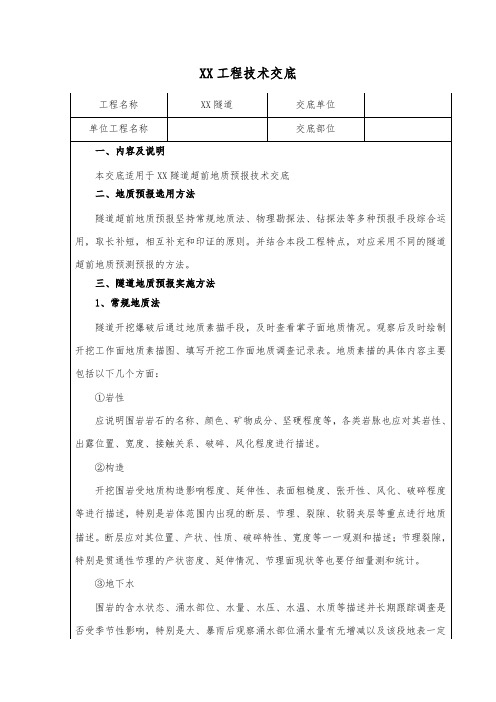

XX工程技术交底工程名称XX隧道交底单位单位工程名称交底部位一、内容及说明本交底适用于XX隧道超前地质预报技术交底二、地质预报选用方法隧道超前地质预报坚持常规地质法、物理勘探法、钻探法等多种预报手段综合运用，取长补短，相互补充和印证的原则。

并结合本段工程特点，对应采用不同的隧道超前地质预测预报的方法。

三、隧道地质预报实施方法1、常规地质法隧道开挖爆破后通过地质素描手段，及时查看掌子面地质情况。

观察后及时绘制开挖工作面地质素描图、填写开挖工作面地质调查记录表。

地质素描的具体内容主要包括以下几个方面：①岩性应说明围岩岩石的名称、颜色、矿物成分、坚硬程度等，各类岩脉也应对其岩性、出露位置、宽度、接触关系、破碎、风化程度进行描述。

②构造开挖围岩受地质构造影响程度、延伸性、表面粗糙度、张开性、风化、破碎程度等进行描述，特别是岩体范围内出现的断层、节理、裂隙、软弱夹层等重点进行地质描述。

断层应对其位置、产状、性质、破碎特性、宽度等一一观测和描述；节理裂隙，特别是贯通性节理的产状密度、延伸情况、节理面现状等也要仔细量测和统计。

③地下水围岩的含水状态、涌水部位、水量、水压、水温、水质等描述并长期跟踪调查是否受季节性影响，特别是大、暴雨后观察涌水部位涌水量有无增减以及该段地表一定范围内是否有水源补给情况并作好记录。

④围岩变形破坏情况开挖段围岩发生坍方、掉块、岩爆等现象的位置、性质、形态、规模作详细记录。

2、TSP203超前地质预报系统TSP探测方法：①钻孔：在距离掌子面50m处钻深度为1.5m的孔，布置传感器；自掌子面起，每隔1.5m钻孔一个，钻孔深度为1.5m，最后一个孔与传感器的距离大于20m。

所有钻孔的高度尽可能的在同一标高线上。

钻孔完毕后，逐个测量孔的深度和倾斜度，并作好记录。

②埋设传感器杆：埋设传感器前，先清孔，清除孔底虚碴，放入锚固剂卷，插入传感器套杆，用钻带动其钻动，保证锚固剂卷充分搅拌。

待传感器杆固定后，插入传感器，注意传感器方向朝向掌子面。

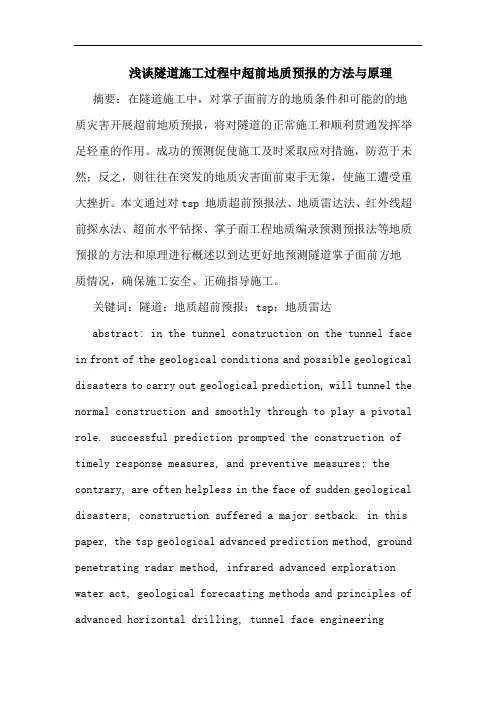

浅谈隧道施工过程中超前地质预报的方法与原理摘要：在隧道施工中，对掌子面前方的地质条件和可能的的地质灾害开展超前地质预报，将对隧道的正常施工和顺利贯通发挥举足轻重的作用。

成功的预测促使施工及时采取应对措施，防范于未然；反之，则往往在突发的地质灾害面前束手无策，使施工遭受重大挫折。

本文通过对tsp 地质超前预报法、地质雷达法、红外线超前探水法、超前水平钻探、掌子面工程地质编录预测预报法等地质预报的方法和原理进行概述以到达更好地预测隧道掌子面前方地质情况，确保施工安全、正确指导施工。

关键词：隧道；地质超前预报；tsp；地质雷达abstract: in the tunnel construction on the tunnel face in front of the geological conditions and possible geological disasters to carry out geological prediction, will tunnel the normal construction and smoothly through to play a pivotal role. successful prediction prompted the construction of timely response measures, and preventive measures; the contrary, are often helpless in the face of sudden geological disasters, construction suffered a major setback. in this paper, the tsp geological advanced prediction method, ground penetrating radar method, infrared advanced exploration water act, geological forecasting methods and principles of advanced horizontal drilling, tunnel face engineeringgeological record forecasting method outlined in order to reach better predict the tunnel shod front side of the geological conditions to ensure construction safety, the right to guide the construction.keywords: tunnel; geological advanced prediction; of tsp; geological radar中图分类号： u45文献标识码：a 文章编号：2095-2104（2012）引言：全面、完善、扎实的做好隧道施工超前地质预报工作既是设计单位及时进行动态设计的基本依据，又是指导隧道施工正确决策、保证隧道施工安全、提高工程设计和施工质量、减少和杜绝突发地质灾害发生的有效和必要的隧道工程施工的基础性工作。

隧道施工地质超前预报方法隧道施工是现代城市建设和交通运输发展中不可或缺的一部分。

然而，由于地质条件的复杂性和不确定性，隧道施工常常面临诸多挑战和风险。

为了有效地应对这些挑战和风险，隧道施工地质超前预报方法应运而生。

地质超前预报方法是指在隧道施工过程中，通过对地质情况的科学分析和预测，提前了解隧道施工所面临的地质条件和隐患，并制定相应的施工方案和安全措施。

这种方法可以提高施工的效率和质量，减少事故的发生，降低施工成本，是隧道施工中不可或缺的一环。

隧道施工地质超前预报方法主要包括以下几个方面：1.地质勘探：地质勘探是隧道施工地质超前预报的基础工作。

地质勘探包括地质地貌、岩土工程和水文地质等方面的调查和研究。

通过地质勘探，可以了解隧道施工区域的地质结构、岩土工程性质和水文地质条件，为隧道施工提供准确的地质数据和信息。

2.地质分析：地质分析是在地质勘探的基础上，对地质数据进行科学分析和综合评价。

地质分析可以通过地质剖面图、岩芯分析、地质构造分析等手段，对隧道施工区域的地质条件进行综合评估，确定可能存在的地质问题和风险。

3.地质预测：地质预测是在地质分析的基础上，对隧道施工过程中可能发生的地质灾害进行预测。

地质预测可以通过建立地质模型、数值模拟和经验方法等手段，对可能发生的地质灾害进行定量分析和预测，为隧道施工提供预警和控制措施。

4.施工监测：施工监测是在隧道施工过程中，对地质条件和隧道变形进行实时监测和记录。

施工监测可以通过使用传感器、监测仪器和遥感技术等手段，对隧道施工过程中的地质变化和隐患进行及时监测和预警，为施工方提供及时的决策依据和调整施工方案。

5.风险评估：风险评估是在地质预测和施工监测的基础上，对隧道施工过程中的地质风险进行定量评估和分析。

风险评估可以通过建立风险模型和评估方法，对隧道施工中可能发生的地质灾害的概率和影响进行评估，为施工方提供风险控制和决策支持。

通过以上几个方面的工作，隧道施工地质超前预报方法可以有效地减少隧道施工中的地质风险和事故发生的可能性，提高施工效率和质量，降低施工成本。

隧道工程—超前地质探测与预报方法根据隧道工程地质条件，结合以往施工中在超前地质探测与预报方面所积累的经验，拟采用TSP203地质预报系统、地质雷达、超前钻探法、红外线探水仪等进行地质预报，并预测开挖工作面前方一定范围内围岩的工程地质和水文地质条件。

初步确定本次施工采用以下方法进行超前地质探测与预报。

一、TSP203超前地质预报系统TSP203超前地质预报系统是利用地震波在不均匀地质中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况。

它是在掌子面后方边墙一定范围内布置一排爆破点，进行微弱爆破，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号、返回的时间和方向，通过专用数据处理软件处理，得到岩体强度变化界面的信号也就越强。

返回信号被经过特殊设计的接收器接收转化成信号并进行放大，根据信号返回的时间和方向，通过专用数据处理软件处理，就得到岩体强度变化界面的位置及方位。

TSP203地质预报系统实际操作中有如下特点：适用范围广，适用于极软岩至极硬岩的任何地质情况；距离长，能预测掌子面前100m～200m范围内的地质状况，围岩越硬越完整预报长度就越大；对施工干扰小，可在施工间隙进行，即使专门安排时间，也不过一小时左右；TSP203地质预报系统现场测试示意见下图。

图 TSP203地质预报系统现场测试示意图提交资料及时，在现场采集数据的第二天即可提交正式成果报告。

采用专用处理软件，将复杂多解的波形分析转换为直观的单一解的波形能量分析图。

将隧道顶部和底部的波形能量分析图分析确定之后，可得出断层破碎带、软弱夹层或其它不良地质相对于隧道的空间位置，计算机自动绘出弹形波速度有差异的地质界面相对于隧道轴线的地质平面图和纵断面图。

但也存在预报准确性和预报精度方面的问题，需要采用其他预报手段来补充和完善。

数据处理流程见图3-5-4。

2020年一级建造师《公路工程》章节试题：隧道地质超前预报和监控量测技术含答案【例题】物理勘探法包括有()。

A.弹性波反射法B.地质雷达法C.陆地声纳法D.红外探测法E.超前导洞法『正确答案』ABCD『答案解析』本题考查的是隧道地质超前预报。

物理勘探法适用于长、特长隧道或地质条件复杂隧道的超前地质预报，主要方法包括有弹性波反射法、地质雷达法、陆地声纳法、红外探测法、瞬变电磁法、高分辨直流电法。

【例题】富水构造破碎带、煤系或油气地层、瓦斯发育区等地质复杂隧道和水下隧道必须采用()评价前方地质情况。

A.超前钻探法预报B.地质雷达法C.地质调查法D.红外探测法『正确答案』A『答案解析』本题考查的是隧道地质超前预报。

富水构造破碎带、富水岩溶发育地段、煤系或油气地层、瓦斯发育区、采空区以及重大物探异常地段等地质复杂隧道和水下隧道必须采用超前钻探法预报、评价前方地质情况。

【例题】对非可溶岩地段，发生突水突泥的可能性极小的地质，应采用()方法进行预报。

A.超前钻探法预报B.地质雷达法C.地质调查法D.红外探测法『正确答案』C『答案解析』本题考查的是隧道地质超前预报。

非可溶岩地段，发生突水突泥的可能性极小的地质属于D级地质灾害。

4级预报可用于D级地质灾害。

采用地质调查法。

【例题】复合式衬砌隧道的必测项目有()。

A.围岩体内位移B.地表下沉C.净空变化D.拱顶下沉E.锚杆轴力及抗拔力『正确答案』BCD『答案解析』本题考查的是隧道施工监控量测技术。

必测项目有4项：洞内外观察、净空变化、拱顶下沉、地表下沉。

【例题】在隧道施工监控量测中，收敛计是用来量测()。

A.拱顶下沉B.地表下沉C.围岩体内位移D.围岩净空变化『正确答案』D『答案解析』本题考查的是隧道施工监控量测技术。

其中收敛计用来测量净空变化。

水准仪、钢尺等用来测量拱顶下沉，围岩体内位移的测量工具是单点、多点杆式或钢丝式位移计，地表下沉的测量工具为水准仪、铟钢尺。

各种隧道超前地质预报方法优缺点分析隧道超前地质预报是在施工前期地质勘查成果的基础上，进一步查明掌子面前方一定范围内围岩的地质条件。

超前探测地层岩性、软弱层的位置、岩体完整程度、断裂带位置及宽度、围岩富水性等不良地质以及隐伏的重大地质问题。

为隧道信息化设计、支护参数变更及施工方案优化提供依据,指导施工顺利进行,确保施工安全。

中交路桥科技有限公司专业从事隧道超前地质预报，小乔接下来将为您介绍目前工程上主要用到的超前地质预报方法：地质调查法、超前钻探法、物探法、超前导坑预报法、数码成像技术等。

1、地质调查法地质调查法是根据隧道已有勘察资料、地表补充地质调查资料和隧道内地质素描，通过地层层序对比、地层分界线及构造线地下和地表相关性分析、断层要素与隧道几何参数的相关性分析、临近隧道内不良地质体的前兆分析等，利用常规地质理论、地质作图和趋势分析等,推测开挖工作面前方可能揭示地质情况的一种超前地质预报方法。

优点：地质调查法不占用施工时间，该方法设备简单（地质罗盘)、操作方便、预报效率高、效果好、费用低，且能为整座隧道提供完整的地质资料。

缺点：对与隧道交角较大而又向前倾的结构面容易产生漏报，对操作人员地质知识水平要求较高，一般要求专业地质人员来完成.2、物探法2。

1 电磁波反射法电磁波反射法超前地质预报主要采用地质雷达法.中交路桥科技有限公司拥有多套地质雷达，地质雷达探测是利用电磁波在隧道开挖工作面前方岩体中的传播及反射，根据传播速度、反射走时和波形特征进行超前地质预报的一种物探方法。

优点：将发射天线和接收天线集于一体，具有分辨率高、快速、无损、连续检测、实时显示等特点。

在地表探测5～30m范围内的地下地层或地质异常体(溶洞、土洞、断裂、空隙等）反射信号还是比较明显的，也是一种比较理想的手段。

缺点：仪器密封性差，洞内不易防水、防潮、防尘，易造成仪器损坏,特别是没有专门的天线，操作起来费时费力，且效果不好；探测距离太短，一次只能探测5～30m。

我们在隧道的施工过程中会遇到各种不良地质,为避免盲目性,使施工方案和技术措施更科学合理，开展地质超前预报十分必要。

地质超前预报对不良地质能做到早发现，早预防，从而采取恰当的处理措施,减少和化解不良地质给施工带来的不利影响。

1 地质超前预报方法1.1 超前导坑法长隧道和特长隧道大都设有平行导坑。

平导普通与路线平行，距路线20m~30m 不等。

施工过程中利用平导先行的优势，认真采集和积累地质资料，并根据平导开挖过程中揭示的地质资料指导正洞施工，从而使正洞的施工方案和技术手段都建立在科学合理的基础上。

平导开挖断面小，即使浮现不良地质也容易处理，对施工影响不大。

因此,超前导坑法在长隧道和特长隧道施工中被广泛采用。

1 。

2 超前水平钻探法采用隧道专用钻机进行超前水平钻探，来探明开挖前方的地质情况。

超前水平钻探其实并非彻底“水平”,带有一定的角度.与地震波反射法、地质雷达探测法相比,超前水平钻探法具有更直观、更准确的特点。

超前水平钻探法虽是“一孔之见”，却能起到“管中窥豹”的作用。

超前水平钻探法主要用于探测煤层、瓦斯、断层、溶腔、突水、涌泥等不良地质。

超前水平钻探法探测的距离长，探明的不良地质距工作面较远，便于提前调整施工方案和技术措施。

1.3 超长炮孔钻探法超长炮孔钻探法指的是在掘进过程中，每次打眼都用5m 钻杆在隧道拱部和底部各钻两个探测孔，放炮则控制在3m 以内，使工作面始终保持距不良地质2m 以上的安全距离。

当钻孔浮现不良地质征兆时，可以及时采取应对措施。

采用超长炮孔钻探法，避免了钻机的频繁挪移，可以不中断隧道的正常掘进，简便易行、事半功倍。

超长探孔还可兼做炮眼,节约成本，提高功效。

1 。

4 地震波反射法-—TSP-203 系统TSP 超前地质预报系统是目前隧道及地下工程地质预报工作中，采用的较为先进的设备。

其工作原理是利用地震波的回波原理，人工创造一系列有规则罗列的轻微震源，形成一个地震源断面；同时，三维地震波接收器在计算机的监控下，采集这些震源所发出的震波沿隧道前方及四周区域传播而遭遇不良地质体(如地层层面、节理面、特殊是断层破碎带界面和溶洞、暗河等)被反射返回的地震波数据.这些回波信号的传播速度、延迟时间、波形、强度和方向，是与相应不良地质体的性质和分布状况密切相关的.在一定间隔距离内连续采用上述方法，可以得到前方地层的地质力学参数，如杨氏模量和横向变形系数等，从而预报隧道前方及周围临近区域的地质状况，判断开挖面前方100m~200m 范围内的地质情况。

6地质调查法6.0.1地质调查法是根据隧道已有勘察资料、地表补充地质调查资料和隧道内地质素描，通过地层层序对比、地层分界线及构造线地下和地表相关性分析、断层要素与隧道几何参数的相关性分析、临近隧道内不良地质体的前兆(见附录c)分析等，利用常规地质理论、地质作图和趋势分析等，推测开挖工作面前方可能揭示地质情况的一种超前地质预报方法。

6.0.2地质调查法适用于各种地质条件下隧道的超前地质预报。

6.0.3地质调查法包括隧道地表补充地质调查和隧道内地质素描等。

6.0.4隧道地表补充地质调查应包括下列主要内容： 1对已有地质勘察成果的熟悉、核查和确认；2地层、岩性在隧道地表的出露及接触关系，特别是对标志层的熟悉和确认；3断层、褶皱、节理密集带等地质构造在隧道地表的出露位置、规模、性质及其产状变化情况；4地表岩溶发育位置、规模及分布规律；5煤层、石膏、膨胀岩、含石油天然气、含放射性物质等特殊地层在地表的出露位置、宽度及其产状变化情况6人为坑洞位置、走向、高程等，分析其与隧道的空间关系；7根据隧道地表补充地质调查结果，结合设计文件、资料和图纸，核实和修正超前地质预报重点区段。

6.0.5隧道内地质素描是将隧道所揭露的地层岩性、地质构造、结构面产状、地下水出露点位置及出水状态、出水量、煤层、溶洞等准确记录下来并绘制成图表，是地质调查法工作的一部分，包括开挖工作面地质素描和洞身地质素描。

隧道内地质素描应包括下列主要内容： 1工程地质1)地层岩性：描述地层时代、岩性、层间结合程度、风化程度等。

2)地质构造：描述褶皱、断层、节理裂隙特征、岩层产状等。

断层的位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系。

节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征、力学性质，分析组合特征、判断岩体完整程度。

3)岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。

超前地质预测预报的方法为保证隧道的顺利施工，避免地下水发育地段突水、突泥的发生，防止地表水、地下水流失，确保隧道施工安全，需要采取有效措施对隧道掌子面地质情况进行较为准确的预测预报，根据隧道的具体情况，判定超前地质预报内容并纳入工序管理之中。

经过超前地质预报，在开挖后对地质条件再次认知，通过对比反馈信息和分析，逐步提高对围岩的预报判释的准确性。

超前地质预报的工作程序参见图2图2 超前地质预报工作内容程序图地质素描地质素描预测法分为岩层岩性及层位预测法、条带状不良地质体影响隧道长度预测法以及不规则地质体影响隧道长度预测法三种。

对掌子面已揭露出的岩层进行地质素描（观察岩石的矿物成分及其含量，结构构造特征和特殊标志），给予准确定名，测量岩层产状和厚度。

测量该岩层距离已揭露的标志性岩层或界面的距离，并计算其垂直层面的厚度。

将该岩层与地表实测地层剖面图和地层柱状图相比，确定其在地表地层（岩层）层序中的位置和层位。

依据实测地层剖面图和地层柱状图的岩层层序，结合TSP探测成果，反复比较分析，最终推断出掌子面前方一定范围内即将出现的不良地质在隧道中的位置和规模。

施工过程中，每次爆破后由地质工程师进行地质素描，内容包括掌子面正面及侧面稳定状态、岩层产状、岩性风化程度、节理裂隙发育程度（产状、间距、长度、充填物、数量）、喷射混凝土开裂、掉块现象、涌水情况、水质情况、水的影响、不良气体浓度等。

同时定期对地表水文环境进行观测和监测记录，及时了解隧道施工对地表水的影响，确定施工控制措施，最终做出掌子面地质素描图和洞身地质展示图。

及时对洞内涌水进行水质分析和试验，提交分析和试验结果，对影响隧道衬砌结构的水质提出处理意见，上报技术部门，以利采取有效的防护措施。

超前探测主要针对地下水发育地段的断层破碎带及其影响带、岩层接触带、构造及发育带超前物探长距离超前物探：首选方法为TSP203地质探测仪（探测距离约200m），对比方法为水平钻孔超前探测。
