midas建模计算（预应力混凝土连续箱梁桥）midas建模计算（预应力混凝土连续箱梁桥）纵向计算模型的建立1.设置操作环境1.1打开新项目，输入文件名称，保存文件1.2在工具-单位体系中将单位体系设置为“m”,“KN”,“kj”和“摄氏”。

2．材料与截面定义2.1 材料定义右键-材料和截面特性-材料。

C50材料定义如下图所示。

需定义四种材料：主梁采用C50混凝土，立柱、盖梁及桥头搭板采用C30混凝土，基桩采用C25混凝土。

预应力钢绞线采用1860级高强低松弛s 15.24钢绞线。

钢绞线定义时，设计类型：钢材；规范：JTG04（S）；数据库：strand 1860,名称：预应力钢筋2.2 截面定义2.2.1 利用SPC（截面特性值计算器）计算截面信息（1）在CAD中x-y平面内，以mm为单位绘制主梁所有的控制截面，以DXF 格式保存文件；绘图时注意每个截面必须是闭合的，不能存在重复的线段，并且对于组成变截面组的线段，其组成线段的个数应保持一致。

（2）在midas工具中打开截面特性计算器（SPC），在Tools-Setting中将单位设置为“KN”和“mm”；（3）从File-Import-Autocad DXF导入DXF截面；（4）从Model-Section-Generate中选择“Type-Plane”；不勾选“Merge Straight Lines”前面的复选框；Name-根据截面所在位置定义不同的截面名称从而生成截面信息；（5）在Property-Calculate Section Property 中设置划分网格的大小和精度，然后计算各截面特性；（6）从File-Export-MIDAS Section File导出截面特性文件，指定文件目录和名字，以备使用。

2.2.2 建立模型截面（1）右键-材料和截面特性-截面-添加-设计截面，选择设计用数值截面。

单击“截面数据”选择“从SPC导入”，选择刚导出的截面特性文件，并输入相应的设计参数。

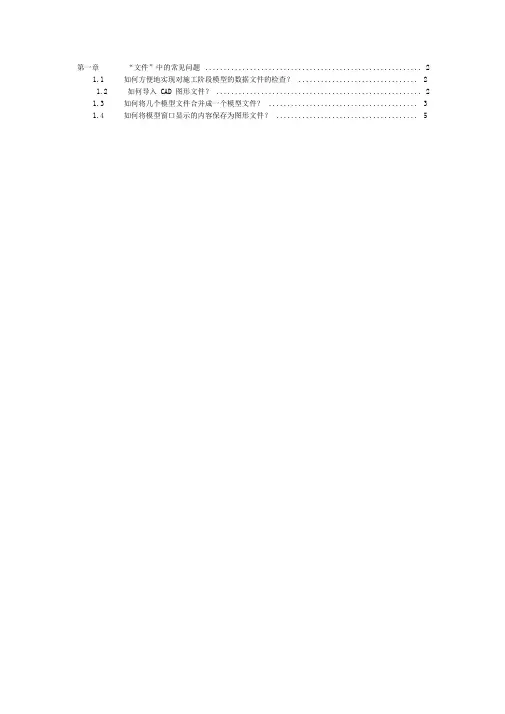

第一章“文件”中的常见问题 (2)1.1如何方便地实现对施工阶段模型的数据文件的检查？ (2)1.2如何导入 CAD 图形文件？ (2)1.3如何将几个模型文件合并成一个模型文件？ (3)1.4如何将模型窗口显示的内容保存为图形文件？ (5)第一章“文件”中的常见问题1.1如何方便地实现对 施工阶段模型的数据文件的检查？具体问题本模型进行施工阶段分析，在分析第一施工阶段时出现“WARNING : NODE NO. 7DX DOF MAY BE SINGULAR ”，如下图所示。

但程序仍显示计算成功结束，并没有给出 警告提示，如何仅导出第一施工阶段的模型进行数据检查？信息窗口■ EHT1Y STATIC WTALYSIS FOH 腕肛IHTAR图1.1.1施工阶段分析信息窗口警告信息相关命令文件〉另存当前施工阶段为…问题解答模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束）， 因此在进行第一施工阶段分析时， 程序提示结构出现奇异； 而在第二施工阶段，结构完成体 系转换，形成连续梁体系，可以进行正常分析。

在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为…”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。

相关知识施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out 文件中，通过用记事本查看*.out 文件确认在哪个施工阶段分析发生奇异或错误， 然后使用“另存当前施工阶段为...”功能来检查模型。

分析完成后的警告信息只针对成桥阶段， 各施工阶段的详细分析信息需要查看信息窗口的显示内容。

1.2如何导入CAD 图形文件？具体问题弯桥的桥梁中心线已在 AutoCAD 中做好，如何将其导入到MIDAS 中?ITERATION 如HU. NO.LCiAU IUTEICES HA 肛 DX DOF MAY BE16 DX DOF MH BE125REDITTIOK HAS BEE1I COMTEETEB. BACK -SUBS rinniaw HAS BEEIT CMLETED .DISPLACEMEHT/FORCE/STRESS OUTPUT. ELEW. : 40 OF SO|卜岳令詹息入分斬信息/BEElf COMPLETED.SINGULASINGUU L R1FFHSS NOPE WJ.EUVATIOB NUDE NO. EQUATION文件〉导入〉AutoCAD DXF文件…问题解答将CAD文件保存为dxf格式，然后在 MIDAS/Civil中选择导入 AutoCAD文件，然后选择需要导入的图层确认即可。

MIDAS/gen操作流程介绍操作流程L在MIDAS中新建一个模型：2.将CAD单线模型转换成DXF格式导入MIDAS（midm不识别曲线模型，并注意尺寸数问题）；3.定义材料及截面属性；4.指定支座节点形式（边界条件）：5.检查结构数据；6.定义荷载工况及荷载组合（DL；LL；WL；TS；TL；RL；SL等）7.荷载加载（坐标轴选取：整体坐标轴且是否选取投影面积；局部坐标轴）；8杆件释放（释放梁端约束）；9.前处理阶段运行；10.查看模态、变形及内力，并判断模型是否准确（如果对模型并不确保准确，可在荷载加载阶段只添加重力荷载，进行简单运行，初步检查模型是否正确）；1L后处理阶段试算:12.根据试算结果，查看应力比及设计细节，调整覆盖项参数（再修改程序默认定义不准确的杆件类型以及杆件长细比）。

王I 导入模型开始就要设置好所需单位噢,荷,周L ；p f =自“娟孟J的隔-■独书才加期出-明荏分G 数糖q萌问我才析算俺h 军法敲忻处据l 水北照才析的is国丰玷性分析硼：i 融工mr 叫忻我造鼓跳2曲卜%直调w三或-m 命令信担心汗福面7捕捉类图标/看这里看这里看这里显不类图标所有功能应有尽有，只有你想不到没有他做不到其他软件一样有一些快捷键,比如F2只显示选中单元、F5前处理阶段运行、F8单元验算、F12删除多余杆件等。

各种命令有待你慢慢挖掘》D 视图类图标MIDAS 页面简介口后后口昌底占1Gen 2D14-u 杜仁山-［履里0匚1MJ 酬Qi 中国区清当啮®回出I4与油米后：毕唯I KH耳t L E R 皿,吐如”—三立01葡曲弹1记南唱的现则可动.百T :实宜-、一.、gfi 去。

同声师I 之I 用:>i P 二熊咖±S SirsQX UC 5/(X5“m熊营4喀fB 靠示二需U ，K 辛nr罪(Pi 雅唾壬i﹃.rz ,i禁口致戛安国jR^+J宣n -口@@@威-日年工反应请升析曾嫌十二对程小酶解用I 布:化热甘析曾成由-商与峻的躅朝S吊车碘升析效据祖能面力析茹据国·TT *里*他由-已.-t图结果田理没好国昌查间关丝辛嘉才『市iii Dr用祖色由自随！十二静力祷女•:「：二酒式於、之二三例徜密室二犯就才航濯的近海.-一方法二:―.之中,甘，:馀先17国后济日随31回典1%、3曲1\•院日田二岗国外口噌阿^方法一：|口癖双目凶|…midas Gen MbT 文件G.已打邪51日应J …AutoCAD DKF 立件(D)…关翩I 以均5Ap 2O0O(V6,V7I 交忤…品丽目信息（I SAF20O0O /的文件…日保存35TAAD2(XH)交件…m 存为因...51他，1的农件…识存当由阶段急..导人中卜导出坦卜midas-Crn Design?r^S3^卜会统，价并数强场件地…楼理数定交本近出目打印口…心打说SM打日设置切…跚立电司打印就良性旧…退出因山田费源文件…计算棋型的建立一线棋型的建立式榭噌面实BE 长方语越面藕毓丽冷轧喃】四加劲的摩开做面昂「喻磁面©管田经面r 留纲匚梅日工工拿用毒面T 年面耀瞧X 工字的跌面粉拈库/用户.割［值|组含假面］2!$翩言］爱前面］组合梁或面|瞬居：1名称：显于感面削i值…一［_限一］［取^|［适用如隔心：中心假改偏心…「14回考虑直切喇口考虑迪的效果口自由度JGen 2014-lUnUlledj -L 网免口WCAD 中按截面类型分层,一广目田二问连I!酮异性关闭心.1必.也传导MkJZ阻眉比:E 豁告］导入血3cMi 口XE 文件时，^jS*ft£KAD-Si!-r献小棒奖课弹性弛据金计奥怨-ft?利料号帮科美空。

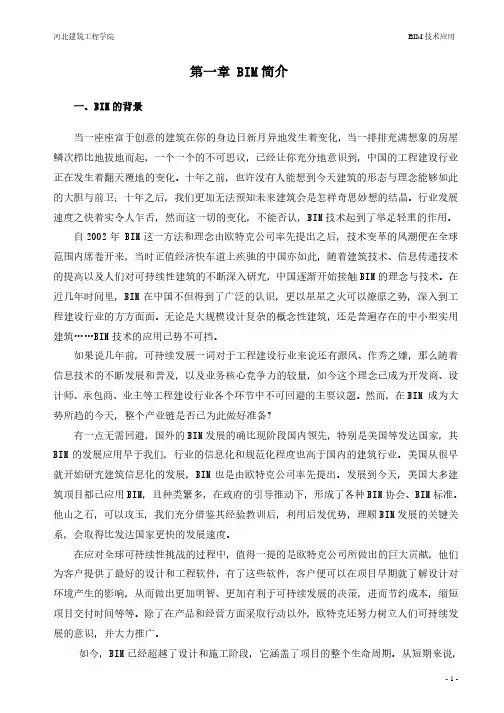

第一章 BIM简介一、BIM的背景当一座座富于创意的建筑在你的身边日新月异地发生着变化，当一排排充满想象的房屋鳞次栉比地拔地而起，一个一个的不可思议，已经让你充分地意识到，中国的工程建设行业正在发生着翻天覆地的变化。

十年之前，也许没有人能想到今天建筑的形态与理念能够如此的大胆与前卫；十年之后，我们更加无法预知未来建筑会是怎样奇思妙想的结晶。

行业发展速度之快着实令人乍舌，然而这一切的变化，不能否认，BIM技术起到了举足轻重的作用。

自2002年 BIM这一方法和理念由欧特克公司率先提出之后，技术变革的风潮便在全球范围内席卷开来，当时正值经济快车道上疾驰的中国亦如此，随着建筑技术、信息传递技术的提高以及人们对可持续性建筑的不断深入研究，中国逐渐开始接触BIM的理念与技术。

在近几年时间里，BIM在中国不但得到了广泛的认识，更以星星之火可以燎原之势，深入到工程建设行业的方方面面。

无论是大规模设计复杂的概念性建筑，还是普遍存在的中小型实用建筑……BIM技术的应用已势不可挡。

如果说几年前，可持续发展一词对于工程建设行业来说还有跟风、作秀之嫌，那么随着信息技术的不断发展和普及，以及业务核心竞争力的较量，如今这个理念已成为开发商、设计师、承包商、业主等工程建设行业各个环节中不可回避的主要议题。

然而，在BIM 成为大势所趋的今天，整个产业链是否已为此做好准备？有一点无需回避，国外的BIM发展的确比现阶段国内领先，特别是美国等发达国家，其BIM的发展应用早于我们，行业的信息化和规范化程度也高于国内的建筑行业。

美国从很早就开始研究建筑信息化的发展，BIM也是由欧特克公司率先提出。

发展到今天，美国大多建筑项目都已应用BIM，且种类繁多，在政府的引导推动下，形成了各种BIM协会、BIM标准。

他山之石，可以攻玉，我们充分借鉴其经验教训后，利用后发优势，理顺BIM发展的关键关系，会取得比发达国家更快的发展速度。

在应对全球可持续性挑战的过程中，值得一提的是欧特克公司所做出的巨大贡献，他们为客户提供了最好的设计和工程软件，有了这些软件，客户便可以在项目早期就了解设计对环境产生的影响，从而做出更加明智、更加有利于可持续发展的决策，进而节约成本，缩短项目交付时间等等。

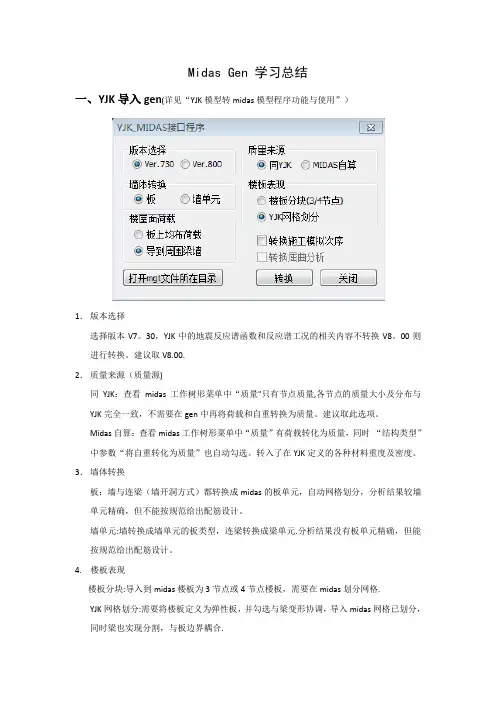

Midas Gen 学习总结一、YJK导入gen(详见“YJK模型转midas模型程序功能与使用”）1．版本选择选择版本V7。

30，YJK中的地震反应谱函数和反应谱工况的相关内容不转换V8。

00则进行转换。

建议取V8.00.2．质量来源（质量源)同YJK：查看midas工作树形菜单中“质量"只有节点质量,各节点的质量大小及分布与YJK完全一致，不需要在gen中再将荷载和自重转换为质量。

建议取此选项。

Midas自算：查看midas工作树形菜单中“质量”有荷载转化为质量，同时“结构类型”中参数“将自重转化为质量”也自动勾选。

转入了在YJK定义的各种材料重度及密度。

3．墙体转换板：墙与连梁（墙开洞方式）都转换成midas的板单元，自动网格划分，分析结果较墙单元精确，但不能按规范给出配筋设计。

墙单元:墙转换成墙单元的板类型，连梁转换成梁单元.分析结果没有板单元精确，但能按规范给出配筋设计。

4. 楼板表现楼板分块:导入到midas楼板为3节点或4节点楼板，需要在midas划分网格.YJK网格划分:需要将楼板定义为弹性板，并勾选与梁变形协调，导入midas网格已划分，同时梁也实现分割，与板边界耦合.4．楼屋面荷载板上均布荷载：导入midas楼面荷载同YJK.导入后查看是否存在整层节点“刚性连接"。

导到周围梁墙:导入midas楼面荷载分配到周边梁墙.二、gen建模、分析1、建模过程：（cad导入法)①前期准备：修改模型单位（mm）→定义材料、截面和厚度；②构件建模：从cad中导入梁→单元扩展生成柱墙→墙体分割与开洞→定义楼板类型（刚性板/弹性板）;③施加荷载：定义静力荷载工况（恒、活、X/Y风）→分配楼面荷载和施加梁荷载→定义风荷载→定义反应谱和地震作用(Rx、Ry)→定义自重;④补充定义:荷载转化成质量→结构自重转化成质量→定义边界（支承条件、释放约束）→定义结构类型和层数据；⑤运行分析:先设定特征值的振型数量，然后点击运行分析。

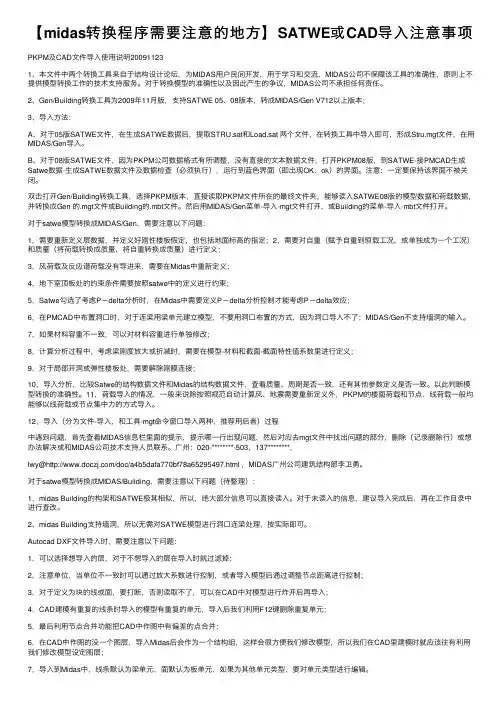

【midas转换程序需要注意的地⽅】SATWE或CAD导⼊注意事项PKPM及CAD⽂件导⼊使⽤说明200911231、本⽂件中两个转换⼯具来⾃于结构设计论坛，为MIDAS⽤户民间开发，⽤于学习和交流，MIDAS公司不保障该⼯具的准确性，原则上不提供模型转换⼯作的技术⽀持服务。

对于转换模型的准确性以及因此产⽣的争议，MIDAS公司不承担任何责任。

2、Gen/Building转换⼯具为2009年11⽉版，⽀持SATWE 05、08版本，转成MIDAS/Gen V712以上版本；3、导⼊⽅法：A、对于05版SATWE⽂件，在⽣成SATWE数据后，提取STRU.sat和Load.sat 两个⽂件，在转换⼯具中导⼊即可，形成Stru.mgt⽂件，在⽤MIDAS/Gen导⼊。

B、对于08版SATWE⽂件，因为PKPM公司数据格式有所调整，没有直接的⽂本数据⽂件，打开PKPM08版，到SATWE-接PMCAD⽣成Satwe数据-⽣成SATWE数据⽂件及数据检查（必须执⾏），运⾏到蓝⾊界⾯（即出现OK、ok）的界⾯。

注意：⼀定要保持该界⾯不被关闭。

双击打开Gen/Building转换⼯具，选择PKPM版本，直接读取PKPM⽂件所在的最终⽂件夹，能够读⼊SATWE08版的模型数据和荷载数据,并转换成Gen 的.mgt⽂件或Building的.mbt⽂件。

然后⽤MIDAS/Gen菜单-导⼊-mgt⽂件打开，或Building的菜单-导⼊-mbt⽂件打开。

对于satwe模型转换成MIDAS/Gen，需要注意以下问题：1，需要重新定义层数据，并定义好刚性楼板假定，也包括地⾯标⾼的指定；2，需要对⾃重（赋予⾃重到恒载⼯况，或单独成为⼀个⼯况）和质量（将荷载转换成质量、将⾃重转换成质量）进⾏定义；3，风荷载及反应谱荷载没有导进来，需要在Midas中重新定义；4，地下室顶板处的约束条件需要按照satwe中的定义进⾏约束；5，Satwe勾选了考虑P－delta分析时，在Midas中需要定义P－delta分析控制才能考虑P－delta效应；6，在PMCAD中布置洞⼝时，对于连梁⽤梁单元建⽴模型，不要⽤洞⼝布置的⽅式，因为洞⼝导⼊不了；MIDAS/Gen不⽀持墙洞的输⼊。

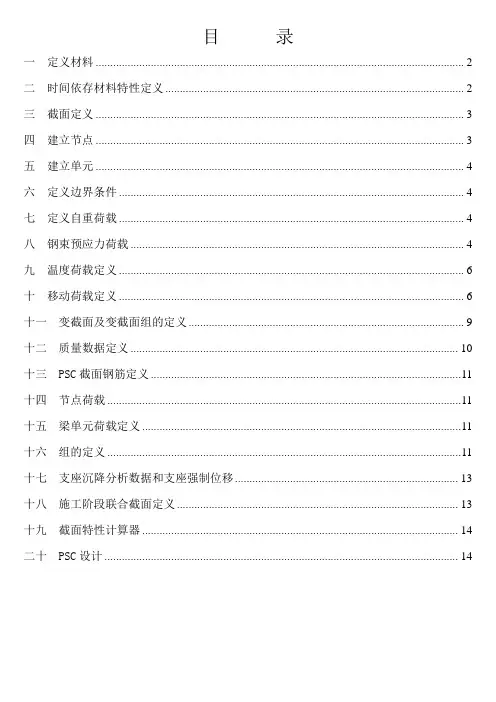

目录一定义材料 (2)二时间依存材料特性定义 (2)三截面定义 (3)四建立节点 (3)五建立单元 (4)六定义边界条件 (4)七定义自重荷载 (4)八钢束预应力荷载 (4)九温度荷载定义 (6)十移动荷载定义 (6)十一变截面及变截面组的定义 (9)十二质量数据定义 (10)十三 PSC截面钢筋定义 (11)十四节点荷载 (11)十五梁单元荷载定义 (11)十六组的定义 (11)十七支座沉降分析数据和支座强制位移 (13)十八施工阶段联合截面定义 (13)十九截面特性计算器 (14)二十 PSC设计 (14)一定义材料通过演示介绍在程序中材料定义的三种方法。

1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。

2、通过自定义方式来定义——示范混凝土材料定义。

3、通过导入其他模型已经定义好的材料——示范钢材定义。

无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规范→选择相应规范数据库中材料。

对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。

二时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。

定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；定义混凝土时间依存材料特性时注意事项：1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度；2）、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3）、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。

Midas Gen 学习总结一、YJK导入gen（详见“YJK模型转midas模型程序功能与使用”）1．版本选择选择版本V7.30，YJK中的地震反应谱函数和反应谱工况的相关内容不转换V8.00则进行转换。

建议取V8.00。

2．质量来源（质量源）同YJK：查看midas工作树形菜单中“质量”只有节点质量，各节点的质量大小及分布与YJK完全一致，不需要在gen中再将荷载和自重转换为质量。

建议取此选项。

Midas自算：查看midas工作树形菜单中“质量”有荷载转化为质量，同时“结构类型”中参数“将自重转化为质量”也自动勾选。

转入了在YJK定义的各种材料重度及密度。

3．墙体转换板：墙与连梁（墙开洞方式）都转换成midas的板单元，自动网格划分，分析结果较墙单元精确，但不能按规范给出配筋设计。

墙单元：墙转换成墙单元的板类型，连梁转换成梁单元。

分析结果没有板单元精确，但能按规范给出配筋设计。

4. 楼板表现楼板分块：导入到midas楼板为3节点或4节点楼板，需要在midas划分网格。

YJK网格划分：需要将楼板定义为弹性板，并勾选与梁变形协调，导入midas网格已划分，同时梁也实现分割，与板边界耦合。

4．楼屋面荷载板上均布荷载：导入midas楼面荷载同YJK。

导入后查看是否存在整层节点“刚性连接”。

导到周围梁墙：导入midas楼面荷载分配到周边梁墙。

二、gen建模、分析1、建模过程：（cad导入法）①前期准备：修改模型单位（mm）→定义材料、截面和厚度；②构件建模：从cad中导入梁→单元扩展生成柱墙→墙体分割与开洞→定义楼板类型（刚性板/弹性板）；③施加荷载：定义静力荷载工况（恒、活、X/Y风）→分配楼面荷载和施加梁荷载→定义风荷载→定义反应谱和地震作用（Rx、Ry）→定义自重；④补充定义：荷载转化成质量→结构自重转化成质量→定义边界（支承条件、释放约束）→定义结构类型和层数据；⑤运行分析：先设定特征值的振型数量，然后点击运行分析。

第一章“文件”中的常见问题 (2)1.1如何方便地实现对施工阶段模型的数据文件的检查？ (2)1.2如何导入 CAD 图形文件？ (2)1.3如何将几个模型文件合并成一个模型文件？ (3)1.4如何将模型窗口显示的内容保存为图形文件？ (5)第一章“文件”中的常见问题1.1如何方便地实现对 施工阶段模型的数据文件的检查？具体问题本模型进行施工阶段分析，在分析第一施工阶段时出现“WARNING : NODE NO. 7DX DOF MAY BE SINGULAR ”，如下图所示。

但程序仍显示计算成功结束，并没有给出 警告提示，如何仅导出第一施工阶段的模型进行数据检查？信息窗口■ EHT1Y STATIC WTALYSIS FOH 腕肛IHTAR图1.1.1施工阶段分析信息窗口警告信息相关命令文件〉另存当前施工阶段为…问题解答模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束）， 因此在进行第一施工阶段分析时， 程序提示结构出现奇异； 而在第二施工阶段，结构完成体 系转换，形成连续梁体系，可以进行正常分析。

在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为…”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。

相关知识施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out 文件中，通过用记事本查看*.out 文件确认在哪个施工阶段分析发生奇异或错误， 然后使用“另存当前施工阶段为...”功能来检查模型。

分析完成后的警告信息只针对成桥阶段， 各施工阶段的详细分析信息需要查看信息窗口的显示内容。

1.2如何导入CAD 图形文件？具体问题弯桥的桥梁中心线已在 AutoCAD 中做好，如何将其导入到MIDAS 中?ITERATION 如HU. NO.LCiAU IUTEICES HA 肛 DX DOF MAY BE16 DX DOF MH BE125REDITTIOK HAS BEE1I COMTEETEB. BACK -SUBS rinniaw HAS BEEIT CMLETED .DISPLACEMEHT/FORCE/STRESS OUTPUT. ELEW. : 40 OF SO|卜岳令詹息入分斬信息/BEElf COMPLETED.SINGULASINGUU L R1FFHSS NOPE WJ.EUVATIOB NUDE NO. EQUATION文件〉导入〉AutoCAD DXF文件…问题解答将CAD文件保存为dxf格式，然后在 MIDAS/Civil中选择导入 AutoCAD文件，然后选择需要导入的图层确认即可。

桥梁工程MIDAS建模方案1. 引言桥梁工程在交通基础设施中具有重要的地位，其承载着车辆和行人的重量，必须具备充分的强度和稳定性。

MIDAS是一款专业的结构建模软件，被广泛用于桥梁工程的建模和分析。

本文将介绍如何使用MIDAS进行桥梁工程的建模。

2. 建模流程2.1 数据准备在建模之前，需要准备以下数据：•桥梁的设计图纸或CAD文件•桥梁的材料参数，如混凝土的强度等•桥梁的荷载信息，如车辆荷载、自重等2.2 建立模型使用MIDAS建模软件，按照以下步骤建立桥梁模型：1.导入设计图纸或CAD文件，根据设计要求创建桥梁的几何形状。

2.根据桥梁的材料参数，设置梁、柱等构件的材料属性。

3.设置梁、柱等构件的截面属性，包括形状、尺寸等。

4.根据桥梁的荷载信息，定义荷载类型和大小，如车辆荷载、自重等。

5.将荷载应用到桥梁模型中的相应位置。

2.3 边界条件设置为确保建模结果的准确性，需要设置正确的边界条件。

以下是设置边界条件的步骤：1.设置支座条件：根据实际情况确定桥梁的支座类型和位置，并设置支座的约束条件。

2.设置约束条件：根据实际情况，设置构件的约束条件，如固支、铰支等。

2.4 材料模型定义MIDAS提供了多种材料模型供选择，根据桥梁的具体材料特性选择合适的材料模型，并进行参数设置。

2.5 荷载分析完成模型的建立和边界条件的设置后，使用MIDAS进行荷载分析。

以下是荷载分析的步骤：1.设置分析类型：根据需要选择静力分析、动力分析、地震分析等。

2.进行荷载分析：根据桥梁的设计要求和实际情况，设置荷载类型和大小，并进行荷载分析。

3. 结果分析完成荷载分析后，可以对建模结果进行分析。

以下是结果分析的步骤：1.查看计算结果：MIDAS会生成桥梁各部位的应力、变形等计算结果，可以通过查看计算结果来评估桥梁的性能。

2.进行结果分析：根据计算结果，进行桥梁的强度、稳定性等性能分析。

4. 结论本文介绍了使用MIDAS进行桥梁工程建模的方案。

Midas Gen 学习总结一、YJK导入gen(详见“YJK模型转midas模型程序功能与使用”）1．版本选择选择版本V7.30，YJK中的地震反应谱函数和反应谱工况的相关内容不转换V8。

00则进行转换。

建议取V8。

00。

2．质量来源（质量源）同YJK：查看midas工作树形菜单中“质量”只有节点质量，各节点的质量大小及分布与YJK完全一致，不需要在gen中再将荷载和自重转换为质量。

建议取此选项.Midas自算：查看midas工作树形菜单中“质量”有荷载转化为质量,同时“结构类型”中参数“将自重转化为质量"也自动勾选。

转入了在YJK定义的各种材料重度及密度。

3．墙体转换板：墙与连梁（墙开洞方式）都转换成midas的板单元，自动网格划分，分析结果较墙单元精确，但不能按规范给出配筋设计。

墙单元：墙转换成墙单元的板类型，连梁转换成梁单元。

分析结果没有板单元精确,但能按规范给出配筋设计。

4. 楼板表现楼板分块:导入到midas楼板为3节点或4节点楼板，需要在midas划分网格。

YJK网格划分：需要将楼板定义为弹性板,并勾选与梁变形协调,导入midas网格已划分，同时梁也实现分割，与板边界耦合。

4．楼屋面荷载板上均布荷载:导入midas楼面荷载同YJK。

导入后查看是否存在整层节点“刚性连接”.导到周围梁墙：导入midas楼面荷载分配到周边梁墙。

二、gen建模、分析1、建模过程：（cad导入法）①前期准备：修改模型单位（mm）→定义材料、截面和厚度；②构件建模：从cad中导入梁→单元扩展生成柱墙→墙体分割与开洞→定义楼板类型（刚性板/弹性板）;③施加荷载：定义静力荷载工况（恒、活、X/Y风）→分配楼面荷载和施加梁荷载→定义风荷载→定义反应谱和地震作用(Rx、Ry）→定义自重；④补充定义：荷载转化成质量→结构自重转化成质量→定义边界(支承条件、释放约束）→定义结构类型和层数据；⑤运行分析：先设定特征值的振型数量，然后点击运行分析。

目录一定义材料 (2)二时间依存材料特性定义 (2)三截面定义 (3)四建立节点 (3)五建立单元 (4)六定义边界条件 (4)七定义自重荷载 (4)八钢束预应力荷载 (4)九温度荷载定义 (6)十移动荷载定义 (6)十一变截面及变截面组的定义 (9)十二质量数据定义 (10)十三 PSC截面钢筋定义 (11)十四节点荷载 (11)十五梁单元荷载定义 (11)十六组的定义 (11)十七支座沉降分析数据和支座强制位移 (13)十八施工阶段联合截面定义 (13)十九截面特性计算器 (14)二十 PSC设计 (14)一定义材料通过演示介绍在程序中材料定义的三种方法。

1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。

2、通过自定义方式来定义——示范混凝土材料定义。

3、通过导入其他模型已经定义好的材料——示范钢材定义。

无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行：选择设计材料类型（钢材、混凝土、组合材料、自定义）→选择的规范→选择相应规范数据库中材料。

对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。

二时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。

定义混凝土时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表面积比）（图4）；定义混凝土时间依存材料特性时注意事项：1）、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度；2）、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度；3）、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。

MIDAS/Civil计算梁桥操作步骤1、启动Civil 进入MIDAS/Civil界面；设置量纲，界面最下行；保存文件（文件→新项目，文件→另存为），即生成模型文件（.mcd）。

2、定义结构类型：左边“树形菜单”→菜单→结构分析→环境设置→结构类型选择，则可计算扭矩及平面外的力，一般对弯桥、横向大悬臂桥梁、悬臂施工桥梁选择。

选择，则按平面杆系计算，本例选择。

3、模型建立模型方法：A. 结构建模助手B. 按常规先输结点再输单元（表格）C. 导入CAD绘制的图（.dxf文件），适用于已绘制桥型布置图和主梁一般构造图。

划分单元，对于简支梁和连续梁桥，不考虑桥墩单元，只利用桥型布置图和主梁一般构造图划分单元；对于连续刚构桥、悬索桥和斜拉桥，要考虑墩、台对主梁的影响，需要建立主梁单元和桥墩、桥台单元，需用到桥型布置图、主梁一般构造图、桥墩一般构造图和桥台一般构造图。

划分单元的原则：梁端、截面改变处、支座中心线处、中跨跨中处（正弯矩最大）须设节点，各单元长度相差尽量小。

本例参见“箱梁单元划分图.dwg”文件。

1、47节点为梁端，2、46、13、35节点为支点截面，24节点为中跨跨中截面，4、5、9、10、14、18、30、34、36、39、43、44节点为截面改变处。

1）节点和单元的建立方法1：双击菜单进入界面逐点输入节点坐标，点击即建立了节点。

方法2：先在excel中输入所有节点的x、y、z坐标，在excel中方便计算竖坐标（根据路线纵坡和竖曲线，用路线的公式计算z坐标），例如：图1 建立节点界面点击图1中右边的，右边的模型窗口会出现节点表格图2 节点坐标表在excel表中，选取三个坐标下面的三列数值，复制，在图2中，鼠标放在X（m）下面的空格上点击右键，粘贴，在模型窗口即可显示所建立的坐标点。

用上述两种方法建立了节点后，再按下述步骤建立单元。

双击菜单进入图3所示界面。

单元类型，本例取。

对于没有平弯也不考虑纵坡的桥梁计算模型，可选；对于有平弯或者有纵坡（竖曲线）的桥梁，不可选直交。

第一章“文件”中的常见问题 (2)1.1 如何方便地实现对施工阶段模型的数据文件的检查？ (2)1.2 如何导入CAD图形文件？ (2)1.3 如何将几个模型文件合并成一个模型文件？ (3)1.4 如何将模型窗口显示的内容保存为图形文件？ (5)第一章“文件”中的常见问题1.1如何方便地实现对施工阶段模型的数据文件的检查？具体问题本模型进行施工阶段分析，在分析第一施工阶段时出现“W ARNING : NODE NO. 7 DX DOF MAY BE SINGULAR”，如下图所示。

但程序仍显示计算成功结束，并没有给出警告提示，如何仅导出第一施工阶段的模型进行数据检查？图1.1.1 施工阶段分析信息窗口警告信息相关命令文件〉另存当前施工阶段为...问题解答模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束），因此在进行第一施工阶段分析时，程序提示结构出现奇异；而在第二施工阶段，结构完成体系转换，形成连续梁体系，可以进行正常分析。

在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为...”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。

相关知识施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out文件中，通过用记事本查看*.out文件确认在哪个施工阶段分析发生奇异或错误，然后使用“另存当前施工阶段为...”功能来检查模型。

分析完成后的警告信息只针对成桥阶段，各施工阶段的详细分析信息需要查看信息窗口的显示内容。

1.2如何导入CAD图形文件？具体问题弯桥的桥梁中心线已在AutoCAD中做好，如何将其导入到MIDAS中？文件〉导入〉AutoCAD DXF文件...问题解答将CAD文件保存为dxf格式，然后在MIDAS/Civil中选择导入AutoCAD文件，然后选择需要导入的图层确认即可。

如图1.2.1所示。

图1.2.1 MIDAS导入CAD文件图1.2.2 可导入的数据文件相关知识在导入AutoCAD的dxf文件时，程序可以导入直线（L）、多段线（P）、三维网格曲面，分别对应杆系单元和板单元。

5、图形进去后，弹出下面图框，点击“是”即可；7、在下图的左图中勾选上划分网格选项，进行框选，再点击Apply按钮，箱梁图变成黄色；9 点击左下角的的保存图标即可，如下两图；12、点击图中的“从SPC中导入截面”，即弹出下图中的打开图标，找到名为88.,sec的文件；注：剪切验算的位置，Z1、Z3当选择从CAD导入时需要手动输入数值。

midas验算扭转用厚度《桥梁计算软件》中的文章《midas验算扭转用厚度》正文开始>>验算扭转用厚度（最小）――对于闭口截面，输入外腹板的最小厚度，对于开口截面输入半个腹板厚。

程序根据输入的设计参数计算扭转引起的截面剪切应力和受扭塑性抵抗矩Wt。

/T1――对于闭合截面为箱体部分顶板厚，对于开口截面为上翼缘板厚；T2――对于闭合截面为箱体部分底板厚，对于开口截面输入0，程序默认按T截面验算；BT――对于闭合截面为外侧腹板中心线间距离，对于开口截面此数据无意义；HT――对于闭合截面为截面顶底板中心线间距离，对于开口截面为截面上翼缘板中心线到截面底的距离；本文来自:桥梁工程师网【/】详细出处参考:/qiaoliang/7.html转载请注明出处，谢谢！浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。
