下载文档原格式

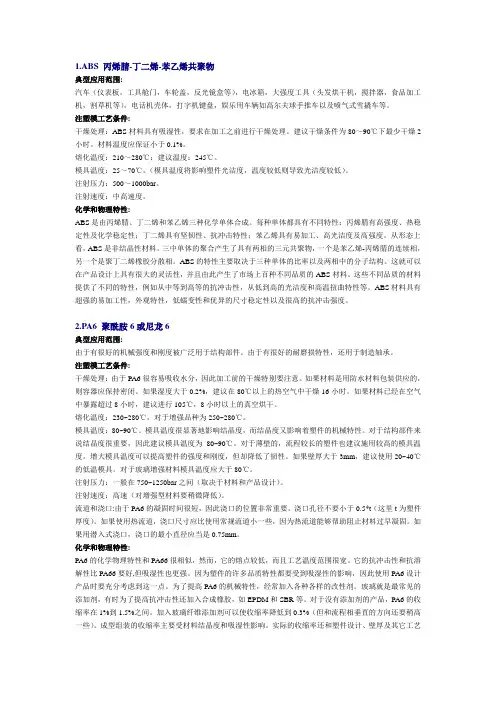

1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80～90℃下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210～280℃；建议温度：245℃。
模具温度：25～70℃。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500～1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。
熔化温度：230~280℃，对于增强品种为250~280℃。

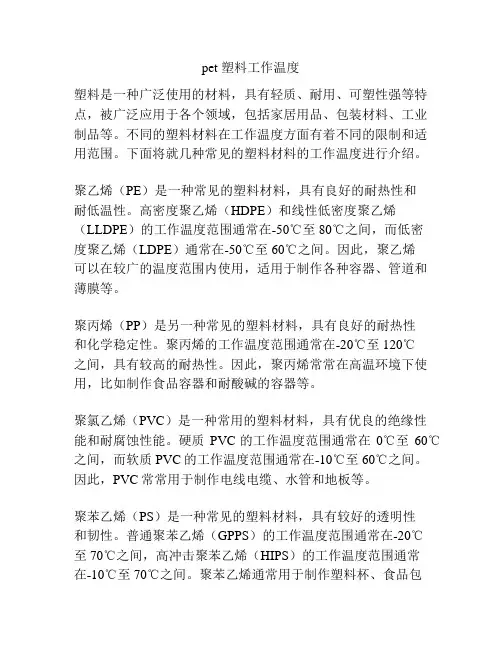

pet 塑料工作温度塑料是一种广泛使用的材料，具有轻质、耐用、可塑性强等特点，被广泛应用于各个领域，包括家居用品、包装材料、工业制品等。
不同的塑料材料在工作温度方面有着不同的限制和适用范围。
下面将就几种常见的塑料材料的工作温度进行介绍。
聚乙烯（PE）是一种常见的塑料材料，具有良好的耐热性和耐低温性。
高密度聚乙烯（HDPE）和线性低密度聚乙烯（LLDPE）的工作温度范围通常在-50℃至80℃之间，而低密度聚乙烯（LDPE）通常在-50℃至60℃之间。
因此，聚乙烯可以在较广的温度范围内使用，适用于制作各种容器、管道和薄膜等。
聚丙烯（PP）是另一种常见的塑料材料，具有良好的耐热性和化学稳定性。
聚丙烯的工作温度范围通常在-20℃至120℃之间，具有较高的耐热性。
因此，聚丙烯常常在高温环境下使用，比如制作食品容器和耐酸碱的容器等。
聚氯乙烯（PVC）是一种常用的塑料材料，具有优良的绝缘性能和耐腐蚀性能。
硬质PVC的工作温度范围通常在0℃至60℃之间，而软质PVC的工作温度范围通常在-10℃至60℃之间。
因此，PVC常常用于制作电线电缆、水管和地板等。
聚苯乙烯（PS）是一种常见的塑料材料，具有较好的透明性和韧性。
普通聚苯乙烯（GPPS）的工作温度范围通常在-20℃至70℃之间，高冲击聚苯乙烯（HIPS）的工作温度范围通常在-10℃至70℃之间。
聚苯乙烯通常用于制作塑料杯、食品包装和电子产品等。
尼龙（PA）是一种常用的工程塑料，具有较高的强度和耐磨性。
尼龙6的工作温度范围通常在-40℃至80℃之间，而尼龙66的工作温度范围通常在-50℃至120℃之间。
因此，尼龙常常用于制作机械零件、汽车部件和电子元件等。
聚对苯二甲酸乙二酯（PET）是一种常用的高强度、耐温塑料材料，具有良好的耐热性和耐化学腐蚀性。
PET的工作温度范围通常在-40℃至140℃之间，可以在较高的温度下保持稳定性。
因此，PET常用于制作食品包装、纺织品和各种工业零部件等。

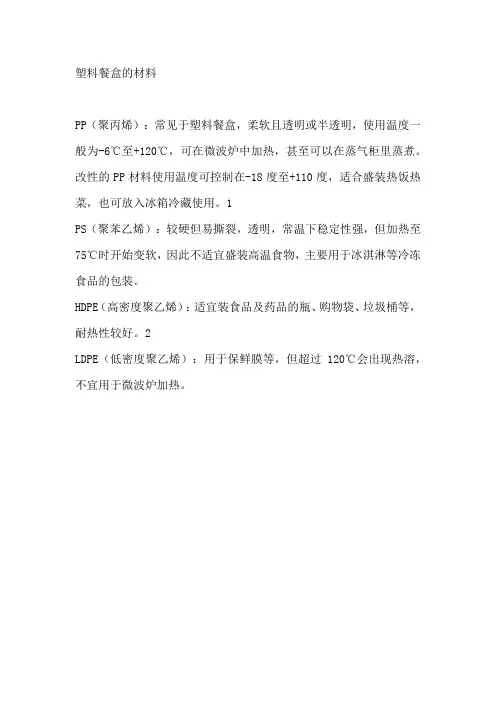

塑料餐盒的材料
PP（聚丙烯）：常见于塑料餐盒，柔软且透明或半透明，使用温度一般为-6℃至+120℃，可在微波炉中加热，甚至可以在蒸气柜里蒸煮。
改性的PP材料使用温度可控制在-18度至+110度，适合盛装热饭热菜，也可放入冰箱冷藏使用。
1
PS（聚苯乙烯）：较硬但易撕裂，透明，常温下稳定性强，但加热至75℃时开始变软，因此不适宜盛装高温食物，主要用于冰淇淋等冷冻食品的包装。
HDPE（高密度聚乙烯）：适宜装食品及药品的瓶、购物袋、垃圾桶等，耐热性较好。
2
LDPE（低密度聚乙烯）：用于保鲜膜等，但超过120℃会出现热溶，不宜用于微波炉加热。

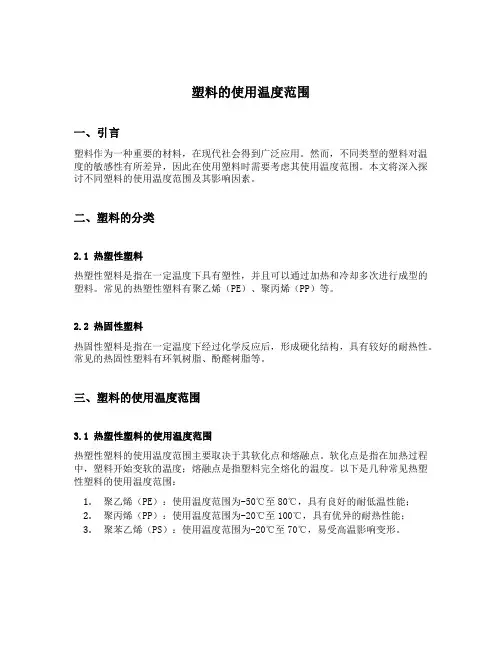

塑料的使用温度范围一、引言塑料作为一种重要的材料，在现代社会得到广泛应用。
然而，不同类型的塑料对温度的敏感性有所差异，因此在使用塑料时需要考虑其使用温度范围。
本文将深入探讨不同塑料的使用温度范围及其影响因素。
二、塑料的分类2.1 热塑性塑料热塑性塑料是指在一定温度下具有塑性，并且可以通过加热和冷却多次进行成型的塑料。
常见的热塑性塑料有聚乙烯（PE）、聚丙烯（PP）等。
2.2 热固性塑料热固性塑料是指在一定温度下经过化学反应后，形成硬化结构，具有较好的耐热性。
常见的热固性塑料有环氧树脂、酚醛树脂等。
三、塑料的使用温度范围3.1 热塑性塑料的使用温度范围热塑性塑料的使用温度范围主要取决于其软化点和熔融点。
软化点是指在加热过程中，塑料开始变软的温度；熔融点是指塑料完全熔化的温度。
以下是几种常见热塑性塑料的使用温度范围：1.聚乙烯（PE）：使用温度范围为-50℃至80℃，具有良好的耐低温性能；2.聚丙烯（PP）：使用温度范围为-20℃至100℃，具有优异的耐热性能；3.聚苯乙烯（PS）：使用温度范围为-20℃至70℃，易受高温影响变形。
3.2 热固性塑料的使用温度范围热固性塑料由于其硬化结构，具有较好的耐高温性能。
以下是几种常见热固性塑料的使用温度范围：1.环氧树脂：使用温度范围为-60℃至150℃，可耐受高温和化学腐蚀；2.酚醛树脂：使用温度范围为-40℃至150℃，具有优异的耐热和耐腐蚀性能；3.聚酰亚胺（PI）：使用温度范围为-100℃至300℃，是一种高性能的耐热塑料。
四、影响塑料使用温度的因素塑料的使用温度范围不仅受到塑料自身性质的影响，还受到以下因素的影响：4.1 添加剂的影响塑料中常添加各种添加剂，如稳定剂、增塑剂等。
这些添加剂的性质与稳定性会影响塑料的使用温度范围。
例如，稳定剂的稳定性越好，塑料的使用温度范围就越宽。
4.2 加工工艺的影响塑料加工过程中的温度和压力条件对其性能有一定影响。

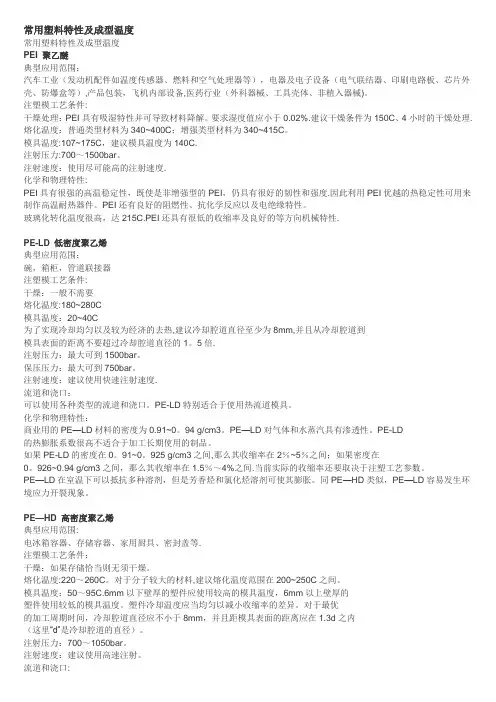

常用塑料特性及成型温度常用塑料特性及成型温度PEI 聚乙醚典型应用范围：汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、印刷电路板、芯片外壳、防爆盒等）,产品包装，飞机内部设备,医药行业（外科器械、工具壳体、非植入器械)。
注塑模工艺条件:干燥处理：PEI具有吸湿特性并可导致材料降解。
要求湿度值应小于0.02%.建议干燥条件为150C、4小时的干燥处理. 熔化温度：普通类型材料为340~400C；增强类型材料为340~415C。
模具温度:107~175C，建议模具温度为140C.注射压力:700～1500bar。
注射速度：使用尽可能高的注射速度.化学和物理特性:PEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度.因此利用PEI优越的热稳定性可用来制作高温耐热器件。
PEI还有良好的阻燃性、抗化学反应以及电绝缘特性。
玻璃化转化温度很高，达215C.PEI还具有很低的收缩率及良好的等方向机械特性.PE-LD 低密度聚乙烯典型应用范围：碗，箱柜，管道联接器注塑模工艺条件:干燥：一般不需要熔化温度:180~280C模具温度：20~40C为了实现冷却均匀以及较为经济的去热,建议冷却腔道直径至少为8mm,并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的1。
5倍.注射压力：最大可到1500bar。
保压压力：最大可到750bar。
注射速度：建议使用快速注射速度.流道和浇口：可以使用各种类型的流道和浇口。
PE-LD特别适合于使用热流道模具。
化学和物理特性：商业用的PE—LD材料的密度为0.91~0。
94 g/cm3。
PE—LD对气体和水蒸汽具有渗透性。
PE-LD的热膨胀系数很高不适合于加工长期使用的制品。
如果PE-LD的密度在0。
91~0。
925 g/cm3之间,那么其收缩率在2％~5％之间；如果密度在0。
926~0.94 g/cm3之间，那么其收缩率在1.5％～4%之间.当前实际的收缩率还要取决于注塑工艺参数。

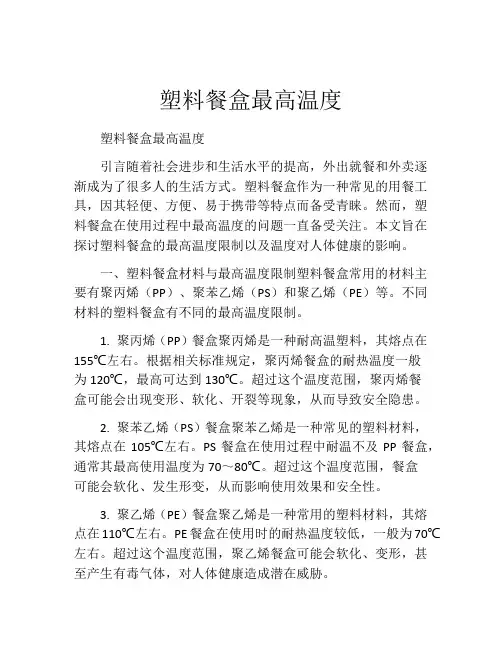

塑料餐盒最高温度塑料餐盒最高温度引言随着社会进步和生活水平的提高，外出就餐和外卖逐渐成为了很多人的生活方式。
塑料餐盒作为一种常见的用餐工具，因其轻便、方便、易于携带等特点而备受青睐。
然而，塑料餐盒在使用过程中最高温度的问题一直备受关注。
本文旨在探讨塑料餐盒的最高温度限制以及温度对人体健康的影响。
一、塑料餐盒材料与最高温度限制塑料餐盒常用的材料主要有聚丙烯（PP）、聚苯乙烯（PS）和聚乙烯（PE）等。
不同材料的塑料餐盒有不同的最高温度限制。
1. 聚丙烯（PP）餐盒聚丙烯是一种耐高温塑料，其熔点在155℃左右。
根据相关标准规定，聚丙烯餐盒的耐热温度一般为120℃，最高可达到130℃。
超过这个温度范围，聚丙烯餐盒可能会出现变形、软化、开裂等现象，从而导致安全隐患。
2. 聚苯乙烯（PS）餐盒聚苯乙烯是一种常见的塑料材料，其熔点在105℃左右。
PS餐盒在使用过程中耐温不及PP餐盒，通常其最高使用温度为70～80℃。
超过这个温度范围，餐盒可能会软化、发生形变，从而影响使用效果和安全性。
3. 聚乙烯（PE）餐盒聚乙烯是一种常用的塑料材料，其熔点在110℃左右。
PE餐盒在使用时的耐热温度较低，一般为70℃左右。
超过这个温度范围，聚乙烯餐盒可能会软化、变形，甚至产生有毒气体，对人体健康造成潜在威胁。
二、温度对人体健康的影响高温下的塑料餐盒可能释放出化学物质，对人体健康产生一定影响。
以下是一些可能的影响：1. 食物污染塑料餐盒经过高温加热后，可能会释放出微量的化学物质，如二苯甲酸酯、邻苯二甲酸酯等。
这些化学物质可能会渗入食物中，增加了人体暴露于有害物质的风险，对身体健康产生一定的影响。
2. 潜在致癌物质一些塑料餐盒材料中含有的化学物质，在高温下容易释放出有害物质，如苯、甲醛等。
长期暴露在这些物质中可能会增加罹患癌症等疾病的风险。
3. 增加代谢负担高温下的塑料餐盒中的化学物质可能会干扰人体内的激素系统，导致内分泌紊乱。

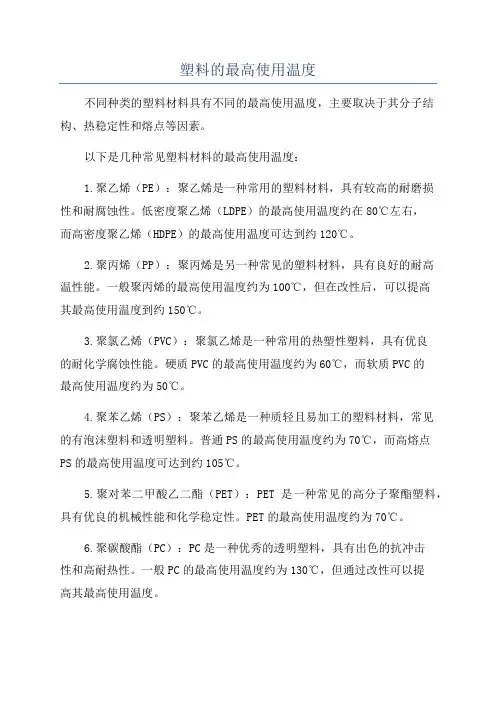

塑料的最高使用温度
不同种类的塑料材料具有不同的最高使用温度，主要取决于其分子结构、热稳定性和熔点等因素。
以下是几种常见塑料材料的最高使用温度：
1.聚乙烯（PE）：聚乙烯是一种常用的塑料材料，具有较高的耐磨损
性和耐腐蚀性。
低密度聚乙烯（LDPE）的最高使用温度约在80℃左右，
而高密度聚乙烯（HDPE）的最高使用温度可达到约120℃。
2.聚丙烯（PP）：聚丙烯是另一种常见的塑料材料，具有良好的耐高
温性能。
一般聚丙烯的最高使用温度约为100℃，但在改性后，可以提高
其最高使用温度到约150℃。
3.聚氯乙烯（PVC）：聚氯乙烯是一种常用的热塑性塑料，具有优良
的耐化学腐蚀性能。
硬质PVC的最高使用温度约为60℃，而软质PVC的
最高使用温度约为50℃。
4.聚苯乙烯（PS）：聚苯乙烯是一种质轻且易加工的塑料材料，常见
的有泡沫塑料和透明塑料。
普通PS的最高使用温度约为70℃，而高熔点PS的最高使用温度可达到约105℃。
5.聚对苯二甲酸乙二酯（PET）：PET是一种常见的高分子聚酯塑料，具有优良的机械性能和化学稳定性。
PET的最高使用温度约为70℃。
6.聚碳酸酯（PC）：PC是一种优秀的透明塑料，具有出色的抗冲击
性和高耐热性。
一般PC的最高使用温度约为130℃，但通过改性可以提
高其最高使用温度。
需要注意的是，上述最高使用温度仅为一般数值，具体应根据不同品牌和厂家提供的技术规格单据进行确定。
此外，使用环境中的压力、化学物质、湿度等也会对塑料的最高使用温度产生影响，因此在实际应用中需要进行充分的工程设计和温度测试。

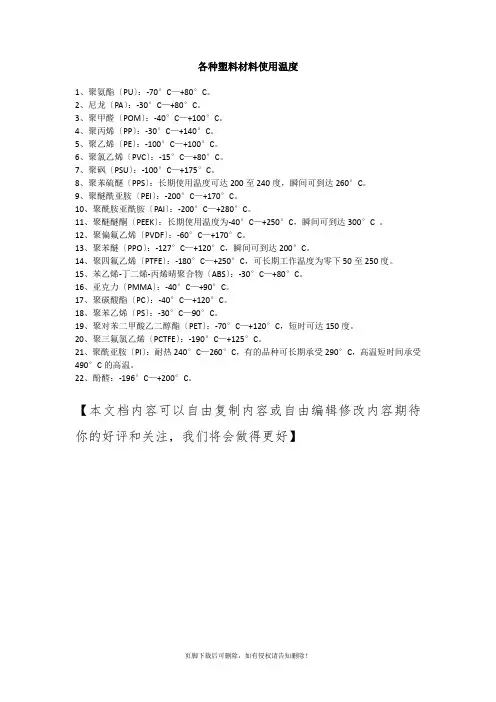

各种塑料材料使用温度1、聚氨酯〔PU〕：-70°C—+80°C。
2、尼龙〔PA〕：-30°C—+80°C。
3、聚甲醛〔POM〕：-40°C—+100°C。
4、聚丙烯〔PP〕：-30°C—+140°C。
5、聚乙烯〔PE〕：-100°C—+100°C。
6、聚氯乙烯〔PVC〕：-15°C—+80°C。
7、聚砜〔PSU〕：-100°C—+175°C。
8、聚苯硫醚〔PPS〕：长期使用温度可达200至240度，瞬间可到达260°C。
9、聚醚酰亚胺〔PEI〕：-200°C—+170°C。
10、聚酰胺亚酰胺〔PAI〕：-200°C—+280°C。
11、聚醚醚酮〔PEEK〕：长期使用温度为-40°C—+250°C，瞬间可到达300°C 。
12、聚偏氟乙烯〔PVDF〕：-60°C—+170°C。
13、聚苯醚〔PPO〕：-127°C—+120°C，瞬间可到达200°C。
14、聚四氟乙烯〔PTFE〕：-180°C—+250°C，可长期工作温度为零下50至250度。
15、苯乙烯-丁二烯-丙烯晴聚合物〔ABS〕：-30°C—+80°C。
16、亚克力〔PMMA〕：-40°C—+90°C。
17、聚碳酸酯〔PC〕：-40°C—+120°C。
18、聚苯乙烯〔PS〕：-30°C—90°C。
19、聚对苯二甲酸乙二醇酯〔PET〕：-70°C—+120°C，短时可达150度。
20、聚三氟氯乙烯〔PCTFE〕：-190°C—+125°C。

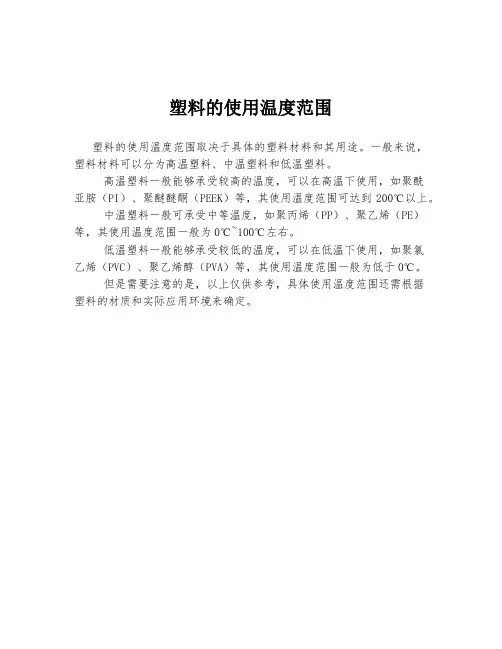

塑料的使用温度范围
塑料的使用温度范围取决于具体的塑料材料和其用途。
一般来说，塑料材料可以分为高温塑料、中温塑料和低温塑料。
高温塑料一般能够承受较高的温度，可以在高温下使用，如聚酰
亚胺（PI）、聚醚醚酮（PEEK）等，其使用温度范围可达到200℃以上。
中温塑料一般可承受中等温度，如聚丙烯（PP）、聚乙烯（PE）等，其使用温度范围一般为0℃~100℃左右。
低温塑料一般能够承受较低的温度，可以在低温下使用，如聚氯
乙烯（PVC）、聚乙烯醇（PVA）等，其使用温度范围一般为低于0℃。
但是需要注意的是，以上仅供参考，具体使用温度范围还需根据
塑料的材质和实际应用环境来确定。

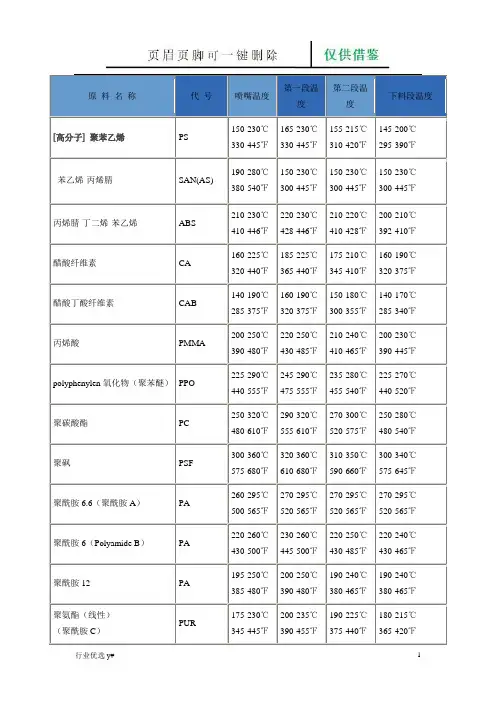

原料名称代号喷嘴温度第一段温度第二段温度下料段温度[高分子] 聚苯乙烯PS 150-230℃330-445℉165-230℃330-445℉155-215℃310-420℉145-200℃295-390℉_苯乙烯-丙烯腈SAN(AS) 190-280℃380-540℉150-230℃300-445℉150-230℃300-445℉150-230℃300-445℉丙烯腈-丁二烯-苯乙烯ABS 210-230℃410-446℉220-230℃428-446℉210-220℃410-428℉200-210℃392-410℉醋酸纤维素CA 160-225℃320-440℉185-225℃365-440℉175-210℃345-410℉160-190℃320-375℉醋酸丁酸纤维素CAB 140-190℃285-375℉160-190℃320-375℉150-180℃300-355℉140-170℃285-340℉丙烯酸PMMA 200-250℃390-480℉220-250℃430-485℉210-240℃410-465℉200-230℃390-445℉polyphenylen氧化物（聚苯醚）PPO 225-290℃440-555℉245-290℃475-555℉235-280℃455-540℉225-270℃440-520℉聚碳酸酯PC 250-320℃480-610℉290-320℃555-610℉270-300℃520-575℉250-280℃480-540℉聚砜PSF 300-360℃575-680℉320-360℃610-680℉310-350℃590-660℉300-340℃575-645℉聚酰胺6.6（聚酰胺A）PA 260-295℃500-565℉270-295℃520-565℉270-295℃520-565℉270-295℃520-565℉聚酰胺6（Polyamide B）PA 220-260℃430-500℉230-260℃445-500℉220-250℃430-485℉220-240℃430-465℉聚酰胺12 PA 195-250℃385-480℉200-250℃390-480℉190-240℃380-465℉190-240℃380-465℉聚氨酯（线性）（聚酰胺C）PUR175-230℃345-445℉200-235℃390-455℉190-225℃375-440℉180-215℃365-420℉共聚物树脂POM 185-220℃365-430℉185-215℃365-420℉185-200℃365-390℉185-200℃365-390℉林聚酯PETP 230-290℃450-555℉240-290℃465-555℉230-280℃445-540℉220-270℃430-520℉聚乙烯软PE 185-250℃360-480℉210-250℃410-480℉200-240℃390-465℉190-230℃375-445℉聚乙烯硬PE 190-300℃375-575℉230-300℃445-575℉220-290℃430-555℉210-280℃410-540℉聚丙烯PP 230-300℃445-575℉220-290℃430-555℉210-270℃410-520℉200-250℃390-480℉聚四氟乙烯（hostaflon特氟隆FEP）PCTFEFEP320-390℃610-735℉340-370℃645-700℉320-350℃610-660℉300-330℃575-625℉TEFZEL ETFE 325-350℃620-600℉350-365℃600-690℉305-355℃580-670℉295-345℃565-655℉硬质聚氯乙烯PVC Rigid 145-180℃295-355℉160-180℃320-355℉150-170℃300-340℉140-160℃285-320℉PVC软PVC Soft 140-200℃285-390℉150-170℃300-340℉140-160℃285-320℉130-150℃265-300℉聚苯硫醚硫化物PPS310-320℃590-608℉310-320℃590-608℉300-310℃572-590℉290-300℃554-572℉液晶聚合物LCP 290-310℃554-590℉310-330℃590-626℉300-320℃572-608℉280-290℃536-554℉聚醚砜PES 330-370℃626-698℉330-370℃626-698℉310-350℃590-662℉300-340℃572-644℉聚酰胺酰亚胺PAI 320-330℃608-626℉340-360℃644-680℉310-330℃590-626℉290-300℃554-572℉聚醚酰亚胺PEI 325-410℃617-770℉320-405℃608-761℉310-395℃590-743℉310-330℃590-626℉聚醚醚酮树脂PEEK 360-400℃680-752℉380-410℃716-770℉370-400℃698-752℉350-380℃662-716℉℃是摄氏度℉是华氏度1摄氏度等于33.8华氏度左右。
常用塑料的耐热性能(未经改性的)热变形温度----------维卡软化点------------马丁耐热HDPE 80-------------------120 -----------------------\LDPE 50--------------------95-------------------------\EV A \-------------------- 64-------------------------\PP 102-------------------150------------------------\PS 85--------------------105-----------------------PMMA 100-------------------120------------------------\PTFE 260-------------------110------------------------\ABS 86--------------------160-----------------------75PSF 185-------------------180----------------------150POM 98--------------------141----------------------55PC 134--------------------153----------------------112PA6 58--------------------180-----------------------48PA66 60--------------------217-----------------------50PA1010 55---------------------159-----------------------44PET 70-----------------------\-------------------------80PBT 66---------------------177-----------------------49PPS 240---------------------\-------------------------102PPO 172---------------------\-------------------------110PI 360-------------------300-------------------------\LCP 315--------------------\---------------------------\ABS塑料特点：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。
可编辑修改精选全文完整版在注塑成型过程中,会遇到各种各样的问题,如出现变形、出现裂纹、出现网状龟裂、熔结痕、产生糊斑等等,这些或多或少都与注塑时的温度相关。
温度设置的准确程度会有产品的外观以及性能有很大的影响。
在注塑设定温度的时候，进料的地方温度不宜过高，可以防止进料的地方出现堵塞，夹带的空气逸出的情况，在注塑加工前，让我们一起来了解一下”常用塑料注塑温度参数“。
常见塑料注塑温度参数汇总常见塑料名称、简写和注塑温度参数在注塑生产中，常见的几个问题值得注意：由于透明塑料的透光率要高，必然对塑料制品的表面质量要求严格，不能有任何斑点，气孔，泛白、喷雾、黑点、色差、色泽不佳等缺陷，因此在整个注塑工艺中，对原料、设备、模具甚至产品的设计，都要非常注意并提出严格的甚至是特殊的要求。
第二，由于透明塑料多为高熔点，流动性差，所以为了保证产品的表面质量，经常需要对机筒温度、注塑压力、注塑速度等工艺参数进行微调，使注塑时既能充满模具，又不会产生内应力，从而导致产品变形和开裂。
以下为配料准备情况。
从设备与模具要求、注塑工艺与原料处理等几个方面，谈谈应注意的问题。
1、原料的制备和干燥由于塑料中含有任何一点杂质，因此会影响产品的透明度，从而也会影响储存、运输。
进料时要注意密封，确保原料的清洁卫生。
尤其是原料中含有水分，加热后会导致原料变质，因此一定要干燥，并且在注塑时，添加的原料必须采用干燥斗。
另外一点需要注意的是，在干燥过程中，输入的空气最好要经过过滤，除湿，以确保不会污染原料。
2、机筒，螺杆及其配件的清洗。
为了防止原料污染，并在螺杆及附件凹陷处存有旧料或杂质，特别是热稳定性差的树脂，所以在使用前和停机后，应用螺杆清洁剂对各部件进行清洗，使其不能粘有杂质，当无螺杆清洁剂时，可用PE、PS等树脂对螺杆进行清洗。
暂时停机时，为防止物料在高温下停留时间过长，引起解降，应将干燥器与机筒的温度降到160℃以下，如PC、PMMA等。
聚乙烯使用温度聚乙烯是一种很常见的塑料材料，它具有许多优良的性能，如密度小、强度高、耐化学腐蚀、耐低温等等。
然而，聚乙烯的使用温度也是一个很重要的因素，因为它直接影响聚乙烯的力学性能和化学性质。
一、聚乙烯的工作温度通常情况下，聚乙烯的工作温度范围在-50℃至80℃之间，但这也会根据具体的应用来有所变化。
一般而言，高密度聚乙烯 (HDPE) 的工作温度要比低密度聚乙烯 (LDPE) 高，聚丙烯(PP) 的工作温度要比聚乙烯高。
在高于工作温度的环境中使用聚乙烯制品会使其变得脆性，导致易碎和破坏。
在低于工作温度的环境中使用聚乙烯制品会导致其变得硬化，导致变形和破损。
因此，在使用聚乙烯制品时应确保其适用于所在环境下的温度范围。
二、聚乙烯在高温下的性能表现在高温下，聚乙烯的性能会出现一些变化。
在约90℃以上的温度下，聚乙烯开始出现熔融现象，使其变得软化和变形。
在约105℃时，聚乙烯成型品的的重量损失开始出现，这是因为热分解的发生。
在高温下，聚乙烯的机械性能也会受到影响。
当温度升高时，聚乙烯的强度会下降，抗张强度和模量也会降低。
此外，聚乙烯的刚度和硬度也随温度升高而下降。
三、聚乙烯在低温下的性能表现在低温下，聚乙烯的性能也会发生变化。
如果让聚乙烯在低于0℃的环境中长时间暴露，会导致其变得脆性，甚至可以用手折断。
即使是在低于聚乙烯的玻璃转化温度(-80℃左右)的温度下，聚乙烯也会变得脆性。
因此，在使用聚乙烯制品时，尽量避免将其暴露在极端温度下的环境中，以确保其良好的使用寿命。
四、总结聚乙烯作为一种广泛应用的材料，在使用的过程中要注意其使用温度。
高温下，聚乙烯的熔融和热分解会导致其变形和重量损失。
在低温下，聚乙烯会变得脆性，容易折断。
因此，在使用聚乙烯制品时，应该确保其能够适应所面对的温度环境，并且注意材料的热稳定性和耐寒性能，以延长其使用寿命。
tg塑料使用温度范围塑料是一种广泛使用的材料，具有良好的物理性能和加工性能。
不同类型的塑料有不同的使用温度范围，下面将详细介绍一些常见塑料的使用温度范围。
1.聚乙烯（PE）聚乙烯是一种常见的塑料，具有良好的耐冲击性和耐磨性。
普通聚乙烯的使用温度范围约为-50℃至80℃，而高密度聚乙烯的使用温度范围则更宽，可达到-50℃至110℃。
2.聚氯乙烯（PVC）聚氯乙烯是一种常用的建筑材料和管道材料。
普通PVC的使用温度范围为0℃至60℃，而耐热PVC的使用温度范围可达到0℃至90℃。
3.聚丙烯（PP）聚丙烯具有良好的韧性和耐腐蚀性，广泛应用于汽车零部件和化工容器等领域。
普通聚丙烯的使用温度范围大约为-10℃至100℃，而高温聚丙烯的使用温度范围则更高，达到-10℃至130℃。
4.聚苯乙烯（PS）聚苯乙烯是一种常见的塑料，被广泛应用于家具、电器和包装等领域。
普通聚苯乙烯的使用温度范围约为-10℃至70℃，而阻燃聚苯乙烯的使用温度范围可达到-10℃至80℃。
5.聚碳酸酯（PC）聚碳酸酯是一种具有高强度和耐高温性能的塑料，被广泛应用于电子产品和汽车领域。
普通聚碳酸酯的使用温度范围大约为-50℃至125℃，而耐高温聚碳酸酯的使用温度范围则更宽，可达到-50℃至150℃。
6.尼龙（PA）尼龙是一种高强度和刚性的塑料，被广泛应用于工程零部件和纺织品等领域。
普通尼龙的使用温度范围大约为-40℃至90℃，而增强尼龙的使用温度范围可达到-40℃至120℃。
7.聚酰胺（PI）聚酰胺是一种具有极高耐热性的塑料，可以在高温下保持稳定性。
普通聚酰胺的使用温度范围大约为-50℃至260℃，而特殊聚酰胺的使用温度范围可达到-50℃至300℃。
8.聚对苯二甲酸乙二醇酯（PET）PET是一种具有良好耐化学性和透明性的塑料，被广泛应用于食品和饮料包装等领域。
普通PET的使用温度范围大约为-40℃至80℃，而增强PET的使用温度范围可达到-40℃至120℃。
