示波器的功能

灵活使用示波器触发功能

每个工程师刚刚开始接触示波器的时候，都是从最基础的数字信号的信号质量开始测量的。

找一块板子，接一个时钟信号，一个数据信号，测量它们的最大/最小电压(Max/Min)、建立

/保持时间(Setup/Hold Time)、上升/下降时间(Rise/Fall Time)等基础参数。这些基础参数的测

量老工程师们都耳熟能详，也都知道怎么去测量它们，但很多朋友却不知道，如果能灵活地

使用示波器的各种触发功能进行辅助，将会使测量时间大大缩短，测量结果更加精准。下面

我们来看一看示波器的触发功能在信号质量测量时的一些经典应用。

最古老的也是最经典的触发 – 边沿触发 带给我们的启示

边沿触发从示波器诞生之日起就与示波器密不可分，最早的模拟示波器只有一种触发功能，

就是边沿触发。边沿触发非常简单和常用，以至于很多工程师用了几年的示波器都没有意识

到这是一种触发功能。边沿触发包括上升沿触发和下降沿触发，以上升沿触发为例，示波器

的触发器会比较触发电平(Trigger Level)前后两个点的电压，当后一个点的电压高于前一个

点时，就会判定为上升沿触发；下降沿触发则反之。

信号的最大/最小电压(Max/Min)测量是一个常规的测量项目，一般常用的方法有两种，一种

是直接用示波器的自动测量，打开统计功能，找出最大/最小值，第二种是打开示波器的无

限余辉，累积一段时间后，用光标测量最大/最小值。但这两种方法都有一个小缺点，就是

无法直观地看到Max/Min电压所对应的波形。对于Debug而言，更希望能清楚地看到这个

最坏的波形，以便能找到调试的思路。利用传统的边沿触发，通过调节边沿触发的触发电平，

我们就可以轻松地看到最大/最小电压所对应的波形并进行测量。

选择上升沿触发，将触发模式调成 Normal (注1)。然后慢慢调高触发电平，直到触发事件变

得非常稀少(示波器面板上Trig’d绿色指示灯的亮/灭间隔明显变长 或 屏幕波形刷新速度明

示波器上的按键使用方法

示波器是一种常用的电子测量仪器，用于显示和分析电压信号的波形。在示波器上有许多按键，每个按键都有特定的功能。以下是示波器按键的使用方法。

1. 开关按钮：示波器的开关按钮用于打开或关闭示波器。当按下此按钮时，示波器将开始工作并显示波形信号。

2. 垂直调节按钮：示波器的垂直调节按钮用于调整信号在屏幕上的垂直位置。通过旋转按钮，可以将信号移动到屏幕的上部、中部或下部。

3. 水平调节按钮：示波器的水平调节按钮用于调整信号在时间轴上的位置。通过旋转按钮，可以将信号移动到所需的位置，以便更好地观察波形。

4. 垂直触发按钮：示波器的垂直触发按钮用于设置触发电平。触发电平用于指定何时开始显示波形信号。通过旋转按钮，可以调整触发电平的值。

5. 水平触发按钮：示波器的水平触发按钮用于设置触发时刻。触发时刻是指示波器何时开始显示波形信号的时间点。通过旋转按钮，可以调整触发时刻的值。

6. 选择按钮：示波器的选择按钮用于选择不同的输入通道。如果示波器有多个输入通道，按下选择按钮可以切换通道并显示不同的波形信号。

7. 尺度调节按钮：示波器的尺度调节按钮用于调整波形的幅度大小。通过旋转按钮，可以将波形放大或缩小，以便更好地观察信号的细节。

8. 双踪按钮：示波器的双踪按钮用于显示两个不同的波形信号。通过按下此按钮，可以在屏幕上同时显示两个信号，并进行比较和分析。

9. 自动按钮：示波器的自动按钮用于自动调整波形的显示和设置。通过按下此按钮，示波器将自动选择合适的尺度、位置和触发设置，以便更好地显示波形信号。

10. 存储按钮：示波器的存储按钮用于存储当前显示的波形信号。通过按下此按钮，示波器将保存当前波形，并可以在以后进行分析和比较。

11. 光标按钮：示波器的光标按钮用于添加光标，并在波形上测量时间和电压值。通过按下此按钮，可以在波形上添加水平和垂直的光标，并通过旋转按钮进行测量。

Ｔ　脚Ｌ．　

９５ＯＯＢ示波器校准仪的功能与应用　

冯慧娟，匡志锋　

（江西南昌洪都集团质量安全部。江西南昌３３００２４）　

摘　要　文章首先针对９５００Ｂ示波器校准仪的概况展开分析，对其工作环境以及内部工作流程的逻辑结构进行阐述，　

而后进一步针对其工作中常用的测试以及检定功能深入说明，对于帮助相关工作人员了解到更多关于９５００Ｂ示波器校　准仪的功能和特征有着一定的帮助价值。　

关键词９５００Ｂ；校准仪；功能　

中图分类号：ＴＭ９３５　文献标识码：Ａ　文章编号：１６７１—７５９７（２０１４）２４—００７８—０１　

示波器是当前用途十分广泛的重要电子测量仪器之一，其　

能够将无法直观感受到的电信号转换成为看得见的图像展示出　来，这对于帮助实现人们对于电现象的变化展开深入的研究有　

着毋庸置疑的积极价值。而为了确保示波器能够正常准确地展　

开工作，则需要示波器校准仪参与到工作体系中，对其工作状　

态展开必要而检查和校准。这是确保示波器相应工作结果准确　

程度的重要设备，在电相关研究领域中的作用不容忽视。　

１示波器校准仪的概念与结构　

对于示波器而言，能否准确而有效地展开工作，在很大程　

度上取决于其自身的健康程度。而为了实现示波器准确工作的　这一目标，必然需要对其进行校准检定。示波器的校准检定一　

直是一项比较烦琐的工作，在传统工作状态下，其检定需要人　

工参与手动执行，因此对于校准工作人员的技术水平有着相对　

高的要求，不但需要对于检定项目的各个操作步骤都需要十分　

熟悉，并且还需要能够对检定工作获取到的数据以及数据内涵　

有深刻的认识，并且能够将相关数据加以处理形成有效的信息，　

整理成具有一定结构的数据报告，并且最终形成能够知道示波　器校准的行动文件。　

对于示波器校准这样的繁杂工作，一直都受到行业内部的　

广泛重视，并且因此产生了相应的示波器校准仪，常见的９５００　

系列产品，在实际工作中表现一直很好，更是受到广泛好评。　以９５００Ｂ为例，对示波器校准仪的工作方式展开分析。其工作　

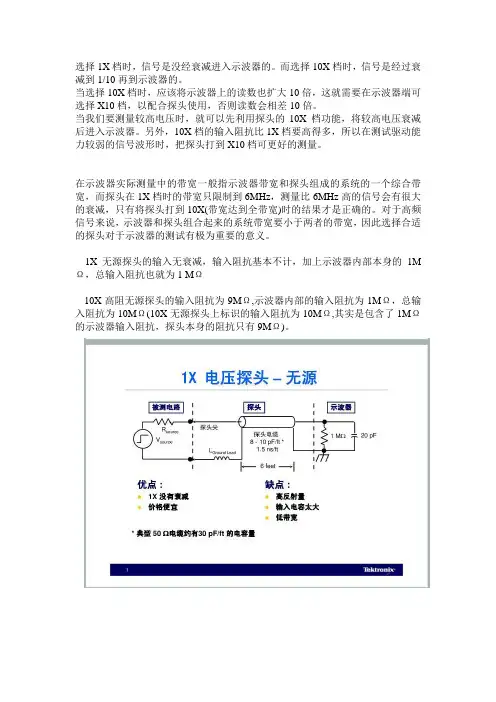

选择1X档时，信号是没经衰减进入示波器的。而选择10X档时，信号是经过衰减到1/10再到示波器的。

当选择10X档时，应该将示波器上的读数也扩大10倍，这就需要在示波器端可选择X10档，以配合探头使用，否则读数会相差10倍。

当我们要测量较高电压时，就可以先利用探头的10X档功能，将较高电压衰减后进入示波器。另外，10X档的输入阻抗比1X档要高得多，所以在测试驱动能力较弱的信号波形时，把探头打到X10档可更好的测量。

在示波器实际测量中的带宽一般指示波器带宽和探头组成的系统的一个综合带宽，而探头在1X档时的带宽只限制到6MHz，测量比6MHz高的信号会有很大的衰减，只有将探头打到10X(带宽达到全带宽)时的结果才是正确的。对于高频信号来说，示波器和探头组合起来的系统带宽要小于两者的带宽，因此选择合适的探头对于示波器的测试有极为重要的意义。

1X无源探头的输入无衰减，输入阻抗基本不计，加上示波器内部本身的1MΩ，总输入阻抗也就为1 MΩ

10X高阻无源探头的输入阻抗为9MΩ,示波器内部的输入阻抗为1MΩ，总输入阻抗为10MΩ(10X无源探头上标识的输入阻抗为10MΩ,其实是包含了1MΩ的示波器输入阻抗，探头本身的阻抗只有9MΩ)。

对于10X探头，信号从测试点到示波器器采样点处有一个10倍衰减，示波器采样到的电压幅度是实际被测电压幅度的1/10。采样信号幅值乘以10即是被测信号实际幅度。早期的示波器探头需要手工设置示波器探头衰减倍数，一般有1X和10X两个档位，现在的示波器探头与示波器的连接处有一个自动检测针脚(如下图所示)，示波器可以通过这个针脚来读取探头的衰减系数，并自动调整显示比例。

10×，就是把信号衰减10倍。1×适合于测量小信号，100×适合于测量大信号。

衰减倍数大点，对待测电路的影响相对小一些。

在1×模式下，要特别注意探头阻抗对电路的影响。

首先，这里的小信号是指小幅度信号。
