示波器原理功能和应用

简述示波器的工作原理和使用方法

示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成可视化的波形图形，以便于分析和测量。本文将从示波器的工作原理和使用方法两个方面进行介绍。

一、示波器的工作原理

示波器的工作原理基于电信号的采样和显示。当电信号进入示波器时，它会被示波器的探头采样，然后被转换成电压信号。这个电压信号会被放大并送入示波器的垂直系统，垂直系统会将电压信号转换成垂直方向的位移。同时，示波器的水平系统会控制电子束的扫描速度，以便于在屏幕上显示出完整的波形图形。

示波器的垂直系统和水平系统都是由放大器、电路和控制器组成的。放大器用于放大电信号，电路用于控制电信号的采样和转换，控制器用于控制示波器的各种参数，如扫描速度、触发电平等。

二、示波器的使用方法

1. 连接电路：将示波器的探头连接到待测电路上，确保连接正确。

2. 调整垂直和水平控制：根据待测信号的幅值和频率，调整示波器的垂直和水平控制，以便于观察到完整的波形图形。

3. 设置触发电平：触发电平是指示波器在何时开始扫描电信号。根据待测信号的特点，设置合适的触发电平，以便于观察到稳定的波形图形。

4. 观察波形：当示波器开始扫描电信号时，屏幕上会显示出波形图形。根据波形图形的特点，分析待测信号的幅值、频率、相位等参数。

5. 记录数据：如果需要记录数据，可以使用示波器的存储功能，将波形图形保存到示波器的存储器中，以便于后续分析和处理。

示波器是一种非常重要的电子测量仪器，它可以帮助工程师们观察和分析电信号的波形特征，从而更好地理解电路的工作原理和性能。在使用示波器时，需要注意安全问题，避免电击和误操作。

示波器的触发释抑功能

示波器的触发抑制功能是指示波器在测量信号时，通过触发电路来限定触发抑制条件，从而使仪器能够稳定地显示周期性信号的波形。触发释抑功能在示波器的应用中起着至关重要的作用，本文将从原理、应用及操作三个方面对示波器的触发释抑功能进行详细介绍。

原理：

示波器的触发抑制功能依赖于触发电路，触发电路检测输入信号并根据设定的触发条件，将触发信号送往扫描电路，从而稳定地显示波形。触发条件常见的包括信号的上升沿、下降沿、脉宽、幅度等。通过设置合适的触发条件，触发抑制功能可保证示波器能够稳定地显示特定信号，避免波形跳动或失真问题。

应用：

触发抑制功能广泛应用于各种电子测试与测量领域。在数字电路测试中，通过设置触发条件，可以准确捕捉并显示特定的数字信号波形，有助于分析和调试数字电路的运行状态。在模拟电路测试中，通过设置合适的触发条件，可以显示稳定的周期性信号波形，方便测量信号的频率和幅度等参数。此外，触发抑制功能还可用于捕捉特定的脉冲信号，如雷达脉冲信号、通信信号等。

操作： 在使用示波器触发抑制功能时，首先需要设置触发源，选择适当的输入信号通道或外部触发信号。接下来，根据测试需要，设置合适的触发条件，包括触发类型、触发电平、触发沿等。触发类型可选择上升沿触发、下降沿触发、任意沿触发等，触发电平则用于设置触发的电平阈值。最后，调整示波器的时间基准、水平偏移等参数，以获得清晰、稳定的波形显示。

在实际操作中，需要注意以下几点：第一，正确选择触发类型和触发电平，以确保触发电路能准确响应所需信号；第二，合理选择时间基准和水平偏移，以适应不同频率和幅度的信号波形；第三，对于较为复杂的信号波形，可以尝试使用高级的触发功能，如窗口触发、脉宽触发等，以便更好地捕捉感兴趣的波形。

总结：

示波器的触发抑制功能是一项重要的测量工具，在电子测量和测试中有着广泛的应用。通过正确设置触发条件，触发抑制功能可以帮助我们准确地捕捉和显示周期性信号的波形，使测量结果更加准确可靠。因此，在实际应用中，我们需要充分了解触发抑制功能的原理和操作技巧，以充分发挥示波器的测量能力，提高工作效率。

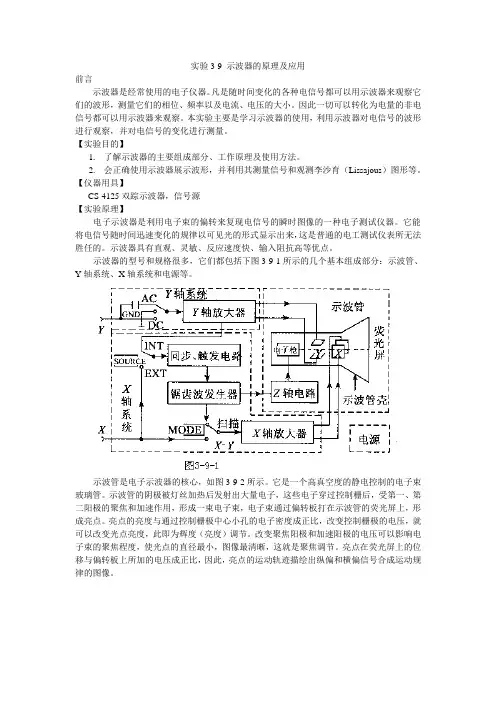

实验3-9 示波器的原理及应用

前言

示波器是经常使用的电子仪器。凡是随时间变化的各种电信号都可以用示波器来观察它们的波形，测量它们的相位、频率以及电流、电压的大小。因此一切可以转化为电量的非电信号都可以用示波器来观察。本实验主要是学习示波器的使用，利用示波器对电信号的波形进行观察，并对电信号的变化进行测量。

【实验目的】

1. 了解示波器的主要组成部分、工作原理及使用方法。

2. 会正确使用示波器展示波形，并利用其测量信号和观测李沙育（Lissajous）图形等。

【仪器用具】

CS-4125双踪示波器，信号源

【实验原理】

电子示波器是利用电子束的偏转来复现电信号的瞬时图像的一种电子测试仪器。它能将电信号随时间迅速变化的规律以可见光的形式显示出来，这是普通的电工测试仪表所无法胜任的。示波器具有直观、灵敏、反应速度快、输入阻抗高等优点。

示波器的型号和规格很多，它们都包括下图3-9-1所示的几个基本组成部分：示波管、Y轴系统、X轴系统和电源等。

示波管是电子示波器的核心，如图3-9-2所示。它是一个高真空度的静电控制的电子束玻璃管。示波管的阴极被灯丝加热后发射出大量电子，这些电子穿过控制栅后，受第一、第二阳极的聚焦和加速作用，形成一束电子束，电子束通过偏转板打在示波管的荧光屏上，形成亮点。亮点的亮度与通过控制栅极中心小孔的电子密度成正比，改变控制栅极的电压，就可以改变光点亮度，此即为辉度（亮度）调节。改变聚焦阳极和加速阳极的电压可以影响电子束的聚焦程度，使光点的直径最小，图像最清晰，这就是聚焦调节。亮点在荧光屏上的位移与偏转板上所加的电压成正比，因此，亮点的运动轨迹描绘出纵偏和横偏信号合成运动规律的图像。

如果在Y偏转板上加上电压，则两极板间就会形成一个电场。当电子束运动经过两极板中间时，由于受电场力的作用，其运动放心将发生改变，打到荧光屏上产生的光点也将发生Y方向的位移。改变Y偏转板的极间电压，光点的位移量也就随之改变。如果将被测信号电压加到Y偏转板上，则光点在Y方向的位移也就随被测信号电压的变化而变化。

示波器的频谱分析和频谱显示方法

示波器是一种重要的电子测试仪器，广泛应用于各个领域的电子设备测试中。频谱分析和频谱显示是示波器的两项核心功能，对于信号的分析和诊断起着至关重要的作用。本文将介绍示波器的频谱分析原理以及几种常见的频谱显示方法。

一、频谱分析原理

频谱分析是将一个信号分解成一系列不同频率的正弦波的过程，可以帮助我们了解信号的频率成分、幅度特性等。示波器通过对输入信号进行采样和数字信号处理，实现了频谱分析的功能。

在示波器中，频谱分析原理主要涉及两个方面：离散傅里叶变换（DFT）和快速傅里叶变换（FFT）。DFT是一种将时域信号转换为频域信号的方法，但计算复杂度较高，对硬件要求较高。为了解决这个问题，FFT应运而生，它是一种基于DFT的高效算法，可以大大加速频谱分析的计算过程。

二、频谱显示方法

1. 翻页式频谱显示

翻页式频谱显示是示波器最常用的一种频谱显示方法。它将频谱分为若干个不同的窗口，每个窗口显示一段时间内的频谱信息。示波器会不断翻页，显示连续的频谱波形，以便我们观察信号的变化趋势。这种显示方法可以帮助我们捕捉到瞬态信号或周期性变化的频谱特征。 2. 实时频谱显示

实时频谱显示是一种连续更新频谱波形的显示方法。示波器会以一定的时间间隔采样信号，并进行频谱计算和显示。实时频谱显示可以实时观察信号的频率分布和幅度变化，对于频谱监测和实时分析非常有用。

3. 持续频谱显示

持续频谱显示是示波器另一种常见的频谱显示方法。它通过将信号的不同频率分量平均累积，在一定时间内持续显示平均频谱。这种显示方法可以降低随机噪声的影响，提高频谱分析的可靠性和准确性。

4. 瀑布图频谱显示

瀑布图频谱显示是一种将频谱波形以二维图像的形式显示的方法。示波器将频谱波形按时间顺序排列，并通过彩色变化来表示不同频率的强度。瀑布图显示可以直观地展示信号频谱在时间上的变化情况，有助于我们观察信号的时变特性。
