计算机中的逻辑电路与布尔代数

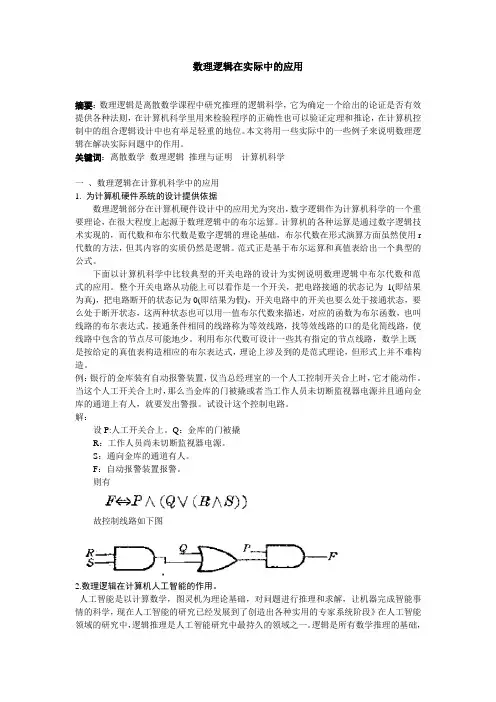

数理逻辑在实际中的应用

摘要：数理逻辑是离散数学课程中研究推理的逻辑科学，它为确定一个给出的论证是否有效提供各种法则，在计算机科学里用来检验程序的正确性也可以验证定理和推论，在计算机控制中的组合逻辑设计中也有举足轻重的地位。本文将用一些实际中的一些例子来说明数理逻辑在解决实际问题中的作用。

关键词：离散数学 数理逻辑 推理与证明 计算机科学

一 、数理逻辑在计算机科学中的应用

1. 为计算机硬件系统的设计提供依据

数理逻辑部分在计算机硬件设计中的应用尤为突出，数字逻辑作为计算机科学的一个重要理论，在很大程度上起源于数理逻辑中的布尔运算。计算机的各种运算是通过数字逻辑技术实现的，而代数和布尔代数是数字逻辑的理论基础，布尔代数在形式演算方面虽然使用r

代数的方法，但其内容的实质仍然是逻辑。范式正是基于布尔运算和真值表给出一个典型的公式。

下面以计算机科学中比较典型的开关电路的设计为实例说明数理逻辑中布尔代数和范式的应用。整个开关电路从功能上可以看作是一个开关，把电路接通的状态记为1(即结果为真)，把电路断开的状态记为0(即结果为假)，开关电路中的开关也要么处于接通状态，要么处于断开状态，这两种状态也可以用一值布尔代数来描述，对应的函数为布尔函数，也叫线路的布尔表达式。接通条件相同的线路称为等效线路，找等效线路的口的是化简线路，使线路中包含的节点尽可能地少。利用布尔代数可设计一些其有指定的节点线路，数学上既

是按给定的真值表构造相应的布尔表达式，理论上涉及到的是范式理论，但形式上并不难构

造。

例：银行的金库装有自动报警装置，仅当总经理室的一个人工控制开关合上时，它才能动作。当这个人工开关合上时，那么当金库的门被撬或者当工作人员未切断监视器电源并且通向金库的通道上有人，就要发出警报。试设计这个控制电路。

解：

设P:人工开关合上。Q：金库的门被撬

布尔代数在逻辑电路设计中的应用

布尔代数是电子工程中一种重要的数学分支，它的应用广泛且深远。在逻辑电路设计中，布尔代数可以帮助我们描述电路的逻辑关系、进行优化和简化，从而提高电路的性能和可靠性。本文将介绍布尔代数在逻辑电路设计中的应用，并探讨其中的原理和方法。

一、布尔代数的基本概念和运算

布尔代数是一种由英国数学家乔治·布尔（George Boole）于19世纪发明的逻辑系统。它基于两个值的逻辑，通常表示为0和1，分别代表“假”和“真”。布尔代数的运算包括逻辑与（AND）、逻辑或（OR）、逻辑非（NOT）等。在逻辑电路设计中，我们通常使用布尔代数来表示电路的输入、输出和逻辑关系。

二、布尔代数在逻辑电路设计中的基本应用

1. 逻辑门设计

逻辑门是逻辑电路设计中最基本的组件，它可以实现各种逻辑运算。常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）等。利用布尔代数的运算规则，我们可以通过组合这些逻辑门来设计出复杂的逻辑电路，实现各种功能。

2. 逻辑公式简化 逻辑电路中常常存在复杂的逻辑公式，需要进行简化和优化。布尔代数可以帮助我们通过逻辑运算规则，将复杂的逻辑公式转化为简化的形式，从而减少电路的规模和延迟，提高电路的性能。

3. 逻辑函数分析

逻辑函数是描述逻辑电路输入与输出关系的数学模型。通过分析逻辑函数的真值表，我们可以根据布尔代数的运算规则，推导出逻辑电路的结构和功能，帮助我们理解电路的工作原理。

三、布尔代数在逻辑电路设计中的实例应用

1. 半加器设计

半加器是最基本的加法器，用于计算两个输入的和和进位。通过使用与门、异或门等逻辑门，我们可以根据布尔代数的运算规则，设计出半加器的逻辑电路，实现输入位的相加和进位的计算。

2. 多路选择器设计

多路选择器是一种常见的逻辑电路，用于从多个输入中选择一个输出。通过利用布尔代数的运算规则，我们可以设计出多路选择器的逻辑电路，实现输入选择和输出控制的功能。

布尔代数运算定律在电路设计中的应用与验证

布尔代数是一种代数系统，用于处理逻辑命题和逻辑函数。在电路设计中，布尔代数运算定律被广泛应用于逻辑电路的设计和验证。本文将介绍布尔代数运算定律在电路设计中的应用，并通过实例验证其有效性。

一、布尔代数运算定律简介

布尔代数运算定律是布尔代数中的基本规则，用于简化逻辑函数和逻辑表达式，进而简化电路设计。常见的布尔代数运算定律包括交换律、结合律、分配律、德摩根定律等。

交换律：对于逻辑运算符∧（与）和∨（或），满足a∧b = b∧a和a∨b = b∨a。

结合律：对于逻辑运算符∧（与）和∨（或），满足(a∧b)∧c =

a∧(b∧c)和(a∨b)∨c = a∨(b∨c)。

分配律：对于逻辑运算符∧（与）和∨（或），满足a∧(b∨c) =

(a∧b)∨(a∧c)和a∨(b∧c) = (a∨b)∧(a∨c)。

德摩根定律：对于逻辑运算符∧（与）和∨（或），满足¬(a∧b) =

¬a∨¬b和¬(a∨b) = ¬a∧¬b。

二、布尔代数运算定律在电路设计中的应用 1. 简化逻辑电路：通过应用布尔代数运算定律，可以合并逻辑门、简化电路结构，减少硬件成本和功耗，提高电路性能。

2. 优化布局规划：使用布尔代数运算定律可以将逻辑功能划分为多个模块，优化电路布局规划，减少电路面积，提高电路的可靠性和可测试性。

3. 减少计算复杂度：应用布尔代数运算定律可以将复杂的逻辑函数转化为简化的表达式，降低计算复杂度，提高电路设计的效率和可行性。

三、布尔代数运算定律的验证

为验证布尔代数运算定律在电路设计中的有效性，以一个简单的加法电路为例进行验证。

假设有两个1位二进制加法电路，其中输入为两个二进制数A和B，输出为它们的和S和进位C。加法规则如下：

- 输入：A + B

- 输出：S = A∧¬B∨¬A∧B 和 C = A∧B

根据加法规则，可以使用布尔代数运算定律进行验证。

验证步骤如下：

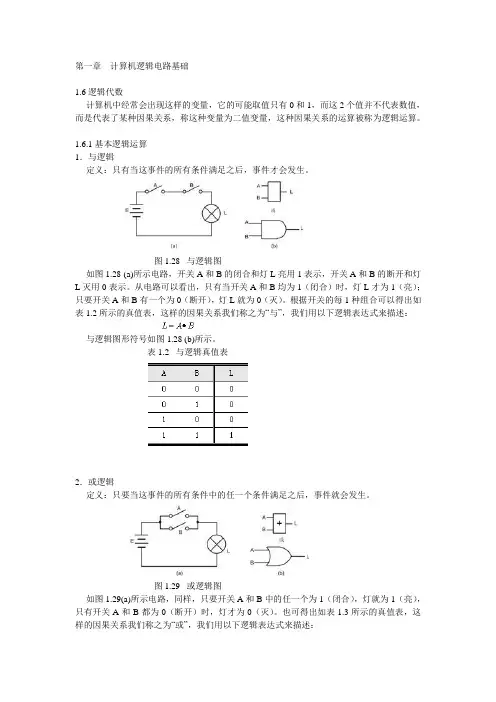

第一章 计算机逻辑电路基础

1.6 逻辑代数

计算机中经常会出现这样的变量，它的可能取值只有0和1，而这2个值并不代表数值，而是代表了某种因果关系，称这种变量为二值变量，这种因果关系的运算被称为逻辑运算。

1.6.1 基本逻辑运算

1．与逻辑

定义：只有当这事件的所有条件满足之后，事件才会发生。

图1.28 与逻辑图

如图1.28 (a)所示电路，开关A和B的闭合和灯L亮用1表示，开关A和B的断开和灯L灭用0表示。从电路可以看出，只有当开关A和B均为1（闭合）时，灯L才为1（亮）；只要开关A和B有一个为0（断开），灯L就为0（灭）。根据开关的每1种组合可以得出如表1.2所示的真值表，这样的因果关系我们称之为“与”，我们用以下逻辑表达式来描述：

与逻辑图形符号如图1.28 (b)所示。

表1.2 与逻辑真值表

2．或逻辑

定义：只要当这事件的所有条件中的任一个条件满足之后，事件就会发生。

图1.29 或逻辑图

如图1.29(a)所示电路，同样，只要开关A和B中的任一个为1（闭合），灯就为1（亮），只有开关A和B都为0（断开）时，灯才为0（灭）。也可得出如表1.3所示的真值表，这样的因果关系我们称之为“或”，我们用以下逻辑表达式来描述：

或逻辑图形符号如图1.29(b)所示。

表1.3 或逻辑真值表

3．非运算

非运算是一种单值运算，又称反相器，它的定义为：输出等于输入的反。

假若输入为1，则输出为0；输出为0，则输出为1。真值表如表1.4所示，我们用以下逻辑表达式来描述：
