(新课标)高考物理大一轮复习-第9章 电磁感应 第1节 电磁感应现象 楞次定律课件

第 1 页 共 16 页 2012届高三物理一轮复习精品资料：电磁感应（高考真题+模拟新题）（有详解）

L单元 电磁感应

L1 电磁感应现象、楞次定律

2．K1 L1[2011·江苏物理卷] 如图2所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中(

)

图2

A．穿过线框的磁通量保持不变

B．线框中感应电流方向保持不变

C．线框所受安培力的合力为零

D．线框的机械能不断增大

2．K1 L1[2011·江苏物理卷] B 【解析】 当线框由静止向下运动时，穿过线框的磁通量逐渐减小，根据楞次定律可得，产生的感应电流的方向为顺时针且方向不发生变化，A错误，B正确；因线框上下两边所处的磁场强弱不同，线框所受的安培力的合力一定不为零，C错误；整个线框所受的安培力的合力竖直向上，对线框做负功，线框的机械能减小，D错误．

5．L1[2011·江苏物理卷] 如图5所示，水平面内有一平行金属导轨，导轨光滑且电阻不计．匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触良好．t＝0时，将开关S由1掷到2.q、i、v和a 分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图象正确的是( )

图5

A B C D

图6

5．L1[2011·江苏物理卷] D 【解析】 当开关S由1掷到2时，电容器开始放电，此时电流最大，棒受到的安培力最大，加速度最大，以后棒开始运动，产生感应电动势，棒相当于电源，利用右手定则可判断棒上端为正极，下端为负极，当棒运动一段时间后，电路中的电流逐渐减小，当电容器极板电压与棒两端电动势相等时，电容器不再放电，电路电流等于零，棒做匀速运动，加速度减为零，所以，B、C错误，D正确；因电容器两极板有电压，由q＝CU知电容器所带的电荷量不等于零，A错误.

第 2 页 共 16 页 L2 法拉第电磁感应定律、自感

1 2014届高三物理复习能力提升：第12章 第1课时 电磁感应现象 楞次定律

Word版含解析

考点内容 要求 考纲解读

电磁感应现象，磁通量，法拉第电磁感应定律，楞次定律 Ⅱ 1.本章考查的重点内容有：感应电流的产生条件、方向判定和导体切割磁感线产生的感应电动势的计算，电磁感应现象与其它知识相联系的综合题及图象问题．

2．本章试题的特点是：题型全面，选择题、填空题、计算题都可涉及，尤其是难度大、涉及知识点多、综合能力强，多以中档以上题目出现．

3．本章的综合试题是高考的热点，主要类型有滑轨类问题、线圈穿越有界磁场的问题、电磁感应图象的问题等．此外日光灯原理、磁悬浮原理、电磁阻尼、超导技术这些在实际中有广泛应用的问题也要引起重视. 导体切割磁感线时的感应电动势，右手定则 Ⅱ

自感现象 Ⅰ

日光灯 Ⅰ

说明：(1)导体切割磁感线时感应电动势的计算，只限于L垂直于B、v的情况．

(2)在电磁感应现象里，不要求判断内电路中各点电势的高低.

第1课时 电磁感应现象 楞次定律

考纲解读1.知道电磁感应现象产生的条件.2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．

1．[对磁通量的考查]如图1所示，ab是水平面上一个圆的直径，在过

ab的竖直面内有一根通电直导线ef，且ef平行于ab，当ef竖直向

上平移时，穿过圆面积的磁通量将 ( )

A．逐渐变大 图1

B．逐渐减小

C．始终为零

D．不为零，但始终保持不变

答案 C

解析 穿过圆面积的磁通量是由通电直导线ef产生的，因为通电直导线位于圆的正上方，所以向下穿过圆面积的磁感线条数与向上穿过该面积的条数相等，即磁通量为零，而且竖直方向的平移也不会影

2 响磁通量的变化．故C正确．

2．[对电磁感应现象发生条件的考查]试分析下列各种情形中，金属线框或线圈里能否产生感应电流？

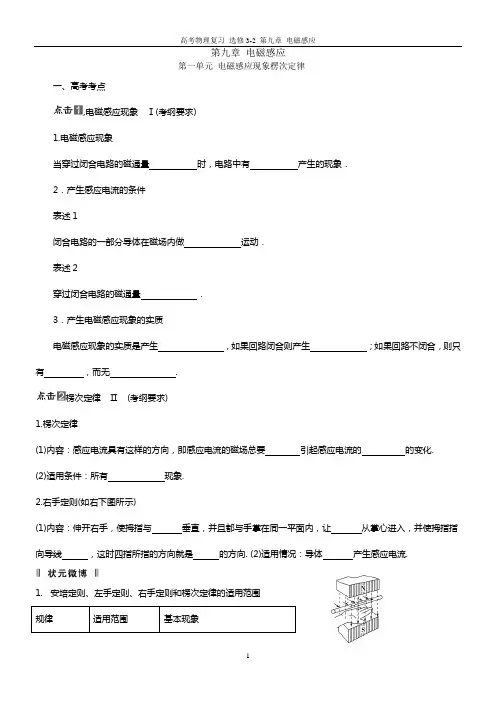

高考物理复习 选修3-2 第九章 电磁感应

1 第九章 电磁感应

第一单元 电磁感应现象楞次定律

一、高考考点

,电磁感应现象 Ⅰ(考纲要求)

1.电磁感应现象

当穿过闭合电路的磁通量 时，电路中有 产生的现象．

2．产生感应电流的条件

表述1

闭合电路的一部分导体在磁场内做 运动．

表述2

穿过闭合电路的磁通量 ．

3．产生电磁感应现象的实质

电磁感应现象的实质是产生 ，如果回路闭合则产生 ；如果回路不闭合，则只有 ，而无 .

楞次定律 Ⅱ (考纲要求)

1.楞次定律

(1)内容：感应电流具有这样的方向，即感应电流的磁场总要 引起感应电流的 的变化.

(2)适用条件：所有 现象.

2.右手定则(如右下图所示)

(1)内容：伸开右手，使拇指与 垂直，并且都与手掌在同一平面内，让 从掌心进入，并使拇指指向导线 ，这时四指所指的方向就是 的方向. (2)适用情况：导体 产生感应电流.

1. 安培定则、左手定则、右手定则和楞次定律的适用范围

规律 适用范围 基本现象

安培定则 电流的磁效 应 运动电荷、电流产生磁场

左手定则 磁场力 磁场对运动电荷、电流的作用

右手定则 电磁电应 导体做切割磁感线运动

楞次定律 回路的磁通量变化

2.判断感应电流方向的“三步法”：

3.右手定则

掌心——磁感线垂直穿入，

拇指——指向导体运动的方向，

四指——指向感应电流的方向.

二、基础自测

1.下图中能产生感应电流的是( ).

2.如图所示，小圆圈表示处于匀强磁场中的闭合电路一部分导线的横截面，速度v在纸面内．关于感应电流的有无及方向的判断正确的是( ).

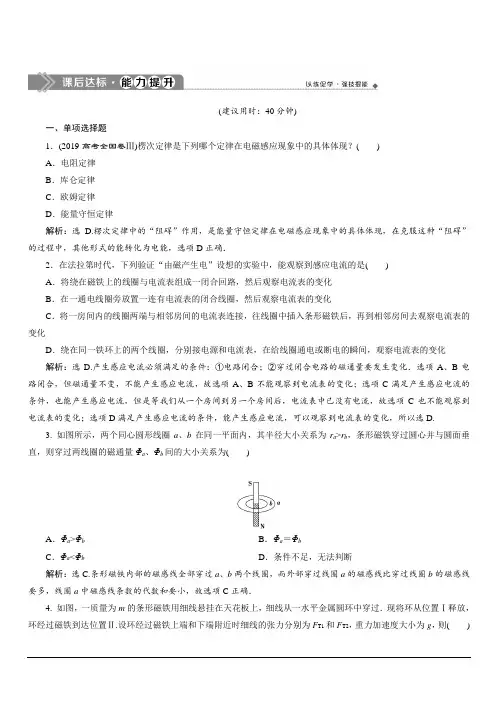

(建议用时：40分钟)

一、单项选择题

1．(2019·高考全国卷Ⅲ)楞次定律是下列哪个定律在电磁感应现象中的具体体现？( )

A．电阻定律

B．库仑定律

C．欧姆定律

D．能量守恒定律

解析：选D.楞次定律中的“阻碍”作用，是能量守恒定律在电磁感应现象中的具体体现，在克服这种“阻碍”的过程中，其他形式的能转化为电能，选项D正确．

2．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是( )

A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化

B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化

C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化

D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化

解析：选D.产生感应电流必须满足的条件：①电路闭合；②穿过闭合电路的磁通量要发生变化．选项A、B电路闭合，但磁通量不变，不能产生感应电流，故选项A、B不能观察到电流表的变化；选项C满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C也不能观察到电流表的变化；选项D满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D.

3. 如图所示，两个同心圆形线圈a、b在同一平面内，其半径大小关系为ra>rb，条形磁铁穿过圆心并与圆面垂直，则穿过两线圈的磁通量Φa、Φb间的大小关系为( )

A．Φa>Φb B．Φa＝Φb

C．Φa

解析：选C.条形磁铁内部的磁感线全部穿过a、b两个线圈，而外部穿过线圈a的磁感线比穿过线圈b的磁感线要多，线圈a中磁感线条数的代数和要小，故选项C正确．

4. 如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为FT1和FT2，重力加速度大小为g，则( )
