VRV多联体空调施工方案

安装施工组织设计

VRV空调系统 1 智能变频中央空调系统

安装施工组织设计

安装施工组织计划

（一次冷媒系统）

1、工程概况

建设单位：

设计单位：

监理单位:

施工单位：

施工范围

负责对本工程(一层、二层)空调系统、空调冷媒系统、冷凝水系统、新风系统及相关的防腐、保温工程等的安装、调试、现场测试/试运行、检查/验收、质量保证及售后服务负责。

2、项目部目标

为确保优质，高速，安全，文明地完成本工程的施工任务,根据该工程的特点及重要性，我公司决定组建直属项目经理部，挑选责任心强、施工管理经验丰富、综合素质好、技术过硬、曾经多次承担过中央空调施工的人员组成一个团结精干、高效务实的施工队伍；在现场施工作业中，严格按照国家验收规范标准进行施工，在业主的领导下，主动配合土建及相关单位进行工作，遵照我公司制定的“开工前 安装施工组织设计

VRV空调系统 2 为用户着想，施工中为用户负责，竣工后让用户满意”的一贯原则，确保施工现场规范化、文明化，为工程质量达到施工优良提供组织保障条件。

3、施工组织架构图

4施工程序

5工程进度安排

1.施工进度计划安排

本单位编制的进度计划、资源的调配（劳动力、机具、设备、材料），本着优化配置和动态平衡原则，可视现场实际情况进行调整；项目经理部要紧紧依靠业主的领导，接受业主、设计院、监理部门的监督检查，服从业主的统一部署，杜绝因我方原因影响其他单位施工进度和工程总进度的现象.

施 工 组 织 设 计 方 案

一、 编制依据

二、 施工安排

三、 施工准备

四、 施工方法

五、 质量标准和验收

六、 施工过程中的配合措施

七、 安全生产、文明施工的措施

八、 设备吊装安全保障措施

一、 编制依据

1。《通风与空调工程施工质量验收规范》GB50243-2002

3.《制冷设备、空气分离设备安装工程施工及验收规范》GB50274—98

5.《通风空调工程施工工艺标准》ZJ00-SG-011-2003

6。《通风空调工程质量检验评定标准》

7.《制冷设备安装工程施工和验收规范》

9。《建筑工程施工技术管理规程》

二、 施工安排

3。1. 项目施工组织机构

项目施工组织机构的设置框图(见下页)

施工现场负责人

铜管班一组

铜管班二组 风管班一组 风管班二组 排水管一组 排水管二组 保温班一组 保温班二组 电气配线一组 电气配线二组 设备安装一组 设备安装二组

3。2 劳动力计划

劳动力需用计划是根据该工程施工总量、现场施工情况以及质量标准经测算确定。根据施工进度合理安排劳动力和施工流水，保证劳动力计划满足进度要求和质量要求，防止劳动力安排不当引起施工顺序混乱，造成施工进度和施工质量受到影响。

风管班组 16人

铜管班组 8人

设备安装组 6人

排水管班组 6人

保温班组 6 人

电气配线班组 4人

共计 46人

3.3施工进度计划

根据本工程工期要求制定施工进度计划，工程开工后，再根据各个施工阶段的具体情况,明确月、周的分项工程进度计划,在保证安装专业的进度落实的同时，还应保证与土建、装修或其他安装专业交叉施工的进度得到落实。

某 VRV中央空调系统工程

施工组织设计

项目名称：某 VRV中央空调系统工程编制单位：（盖 章）

编制日期： 2016 年 10 月 31 日 目录

第一章 施工方案与技术措施 ..................................................... 1

第一节 整体概况分析 . ....................................................... 3

第二节 工程重点、难点分析及施工关键 . ....................................... 4

第三节 分项工程施工方法 . ................................................... 5

第四节 冷媒管安装主要操作技术要求 . ......................................... 7

第五节 冷凝水管布置安装 . ................................................... 8

第六节 信号线及遥控器安装 . ................................................. 9

第七节 风管预制与安装 . ..................................................... 9

第二章 质量管理体系与保证措施 ............................................... 10

1. 质量管理体系 . ........................................................... 10

2. 公司质量管理体系 . ....................................................... 10

VRV空调安装施工方案

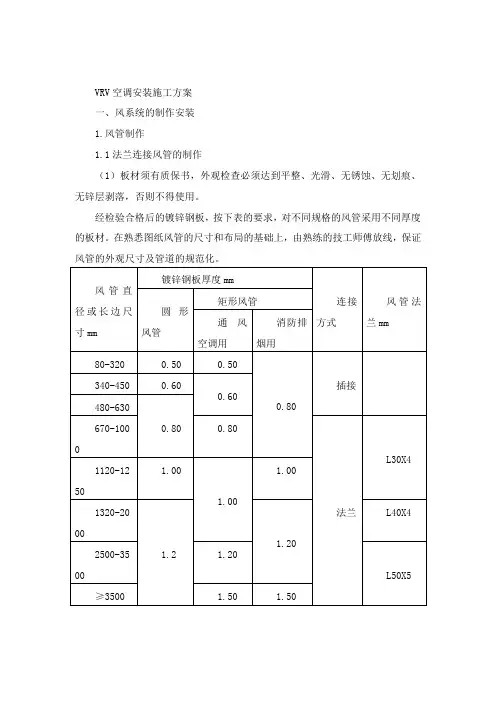

一、风系统的制作安装

1.风管制作

1.1法兰连接风管的制作

（1）板材须有质保书，外观检查必须达到平整、光滑、无锈蚀、无划痕、无锌层剥落，否则不得使用。

经检验合格后的镀锌钢板，按下表的要求，对不同规格的风管采用不同厚度的板材。在熟悉图纸风管的尺寸和布局的基础上，由熟练的技工师傅放线，保证风管的外观尺寸及管道的规范化。

风管直径或长边尺寸mm 镀锌钢板厚度mm

连接方式 风管法兰mm 圆形风管 矩形风管

通风空调用 消防排烟用

80-320 0.50 0.50

0.80 插接 340-450 0.60

0.60

480-630

0.80 670-1000 0.80

法兰 L30X4

1120-1250 1.00

1.00 1.00

1320-2000

1.2 1.20 L40X4

2500-3500 1.20

L50X5

≥3500 1.50 1.50

（3）加工前应清除板材上的油污，做到一摸、二擦、三查，保证将油污彻底清除干静。

风管法兰将按照图纸规定的系列规格统一制作，法兰的螺栓孔采用冲床和模具进行等距离冲制，法兰的成型焊接也采用专用模具进行定位焊接，以确保同一规格的风管法兰具有互换性。

法兰的加工除边长（或直径）按规范要求外，还应严格做到：

法兰组件焊对缝平整度错口不大于0.5mm，铆钉孔间距不大于100mm，（螺孔间距不大于120mm），孔距准确，应具有互换性。

焊渣、焊接飞溅物、浮锈应彻底清除干净。

钢板开料后，由熟练铆工进行压加强筋、咬口、折弯等工序进行风管的制作。制作成形后，将法兰固定于风管两端，并在两法兰面平行时，将法兰在风管上铆固。风管与法兰的共同制作关键点是材料开料的准确和制作场地的平整性要求要水平，制作好的风管有得有扭曲或倾斜。风管制作好后根据系统进行编号。组装要按规定进行检验和编号，才能交付安装。

风管、部件、配件、半成品组合，应先将咬口处污物清除干净，组合铆接后，采用涂胶或焊锡堵塞缝隙和孔洞。翻边宽度一致，应大于6mm，但不得过大，以免遮盖住螺孔，影响连接紧密性，不平整度小于1mm。
