第 1 页华为交换机ospf怎么配置

篇一：华为5700交换机OSPF配置

华为5700交换机OSPF配置

1 实验目标

通过实验模拟3台5700交换机上运行OSPF动态路由协议。完成对华为5700交换机的OSPF基本及多区域配置，修改接口COST值、网络类型，启用接口OSPF简单验证，外部静态路由重分布进OSPF以及使用相关的命令来查看验证配置。

2 实验拓扑图

3 拓扑图描述

3台华为5700交换机运行OSPF动态路由协议，接口对应的IP地址分配已经在图上标出,并将各个环回口的地址作为每台交换机的router-id(环回口均不启用ospf)，在sw1上引入一条静态路由使sw1成为asbr，在sw1与sw2连接的接口上启用ospf简单接口验证，sw1-sw2之间属于区域0，sw2-sw3之间属于区域1。

配置及描述

4.1 Sw1配置

[sw1]dis curr

sysname sw1

# 第 2 页 vlan batch 2 创建vlan2

interface Vlanif2 配置vlan2三层接口

ip address 192.168.1.1 255.255.255.0

ospf authentication-mode simple cipher

WW{LBd#`\*939O4.`(ZGzBL# 启用ospf简单接口验证

ospf cost 2 更改接口cost值为2

ospf network-type p2p 更改接口网络类型为点到点

# 4

interface GigabitEthernet0/0/1

port link-type access 将g0/0/1接口类型改为access

port default vlan 2 将g0/0/1加入到vlan2

interface NULL0

interface LoopBack0 创建环回口用在router-id

ip address 10.0.0.1 255.255.255.255

ospf 1 router-id 10.0.0.1 启用ospf进程1、router-id为10.0.0.1

import-route static type 1 导入外部静态路由并指定为类型1

area 0.0.0.0 区域0配置视图

network 192.168.1.1 0.0.0.0 配置区域0包含的网段第 3 页 #

ip route-static 172.16.1.0 255.255.255.0 NULL0 用于引入ospf的静态路由

4.2 Sw2配置

[sw2]dis curr

sysname sw2

vlan batch 2 to 3

interface Vlanif2

ip address 192.168.1.2 255.255.255.0

ospf authentication-mode simple cipher

VK=()kMc"Dpe}@HMNPn@!C!#

ospf cost 2

ospf network-type p2p

interface Vlanif3

ip address 192.168.2.1 255.255.255.0

ospf cost 2

ospf network-type p2p 第 4 页 #

interface GigabitEthernet0/0/1

port link-type access

port default vlan 2

interface GigabitEthernet0/0/2

port link-type access

port default vlan 3

interface LoopBack0

ip address 10.0.0.2 255.255.255.255

ospf 1 router-id 10.0.0.2

area 0.0.0.0

network 192.168.1.2 0.0.0.0

area 0.0.0.1

network 192.168.2.1 0.0.0.0

4.3 Sw3配置

[sw3]dis curr

sysname sw3

# 第 5 页 vlan batch 3

interface Vlanif3

ip address 192.168.2.2 255.255.255.0

ospf cost 2

ospf network-type p2p

interface GigabitEthernet0/0/2

port link-type access

port default vlan 3

interface LoopBack0

ip address 10.0.0.3 255.255.255.255

ospf 1 router-id 10.0.0.3

area 0.0.0.1

network 192.168.2.2 0.0.0.0

5 配置查看验证

5.1 查看sw2的ospf邻居

5.2 查看sw2上启用ospf的接口详细信息

5.3 查看sw1的ospf进程信息第 6 页从上图可知：sw1由于引入了外部静态路由而显示Border

Router:AS（自制系统边界路由器）。

篇二：华为三层交换机做OSPF

配置OSPF基本功能

组网需求

如图1所示，所有的S9300都运行OSPF，并将整个自治系统划分为3个区域，其中S9300-A和S9300-B作为ABR来转发区域之间的路由。

配置完成后，每台S9300都应学到自治系统内的到所有网段的路由。图1 OSPF基本配置组网图

配置思路

采用如下的思路配置OSPF基本功能： 1. 2. 3. 4.

配置各接口所属VLAN ID。配置各VLANIF接口的IP地址。

在各S9300设备上使能OSPF，指定不同区域内的网段。查看路由表及数据库信息。

数据准备

? ? ?

各接口所属的VLAN ID，具体数据如所示。各VLANIF接口的IP地址，具体数据如所示。

各S9300设备的Router ID，OSPF进程号以及各接口所属的区域。 ?

S9300-A的Router ID 1.1.1.1，运行的OSPF进程号1，在区域0 第 7 页的网段192.168.0.0/24，在区域1的网段192.168.1.0/24。 ?

S9300-B的Router ID 2.2.2.2，运行的OSPF进程号1，在区域0的网段192.168.0.0/24，在区域2的网段192.168.2.0/24。 ?

S9300-C的Router ID 3.3.3.3，运行的OSPF进程号1，在区域1的网段192.168.1.0/24，172.16.1.0/24。 ?

S9300-D的Router ID 4.4.4.4，运行的OSPF进程号1，在区域2的网段192.168.2.0/24，172.17.1.0/24。 ?

S9300-E的Router ID 5.5.5.5，运行的OSPF进程号1，在区域1的网段172.16.1.0/24。 ?

S9300-F的Router ID 6.6.6.6，运行的OSPF进程号1，在区域2的网段172.17.1.0/24。

操作步骤

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

配置各接口所属VLAN system-view [Quidway] sysname

S9300-A [S9300-A] vlan batch 10 20

[S9300-A] interface gigabitEthernet 1/0/1

[S9300-A-GigabitEthernet1/0/1] port hybrid pvid vlan 10

[S9300-A-GigabitEthernet1/0/1] port hybrid untagged vlan 10

[S9300-A-GigabitEthernet1/0/1] quit [S9300-A] interface gigabitEthernet

1/0/2

[S9300-A-GigabitEthernet1/0/2] port hybrid pvid vlan 20

[S9300-A-GigabitEthernet1/0/2] port hybrid untagged vlan 20 第 8 页 [S9300-A-GigabitEthernet1/0/2] quit

S9300-B、S9300-C、S9300-D、S9300-E、S9300-F上的配置同S9300-A(略) 13. 配置各VLANIF接口的IP地址 14. 15. 16. 17. 18.

[S9300-A] interface vlanif 10

[S9300-A-Vlanif10] ip address 192.168.0.1 24 [S9300-A-Vlanif10]

quit [S9300-A] interface vlanif 20

[S9300-A-Vlanif20] ip address 192.168.1.1 24 [S9300-A-Vlanif20]

quit

S9300-B、S9300-C、S9300-D、S9300-E、S9300-F上的配置同S9300-A(略) 19. 配置OSPF基本功能

# 配置S9300-A。

[S9300-A] router id 1.1.1.1 [S9300-A] ospf

[S9300-A-ospf-1] area 0

[S9300-A-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255

[S9300-A-ospf-1] area 1

[S9300-A-ospf-1-area-0.0.0.1] network 192.168.1.0 0.0.0.255

[S9300-A-ospf-1-area-0.0.0.1] quit [S9300-A-ospf-1] quit # 配置S9300-B。

[S9300-B] router id 2.2.2.2 [S9300-B] ospf

[S9300-B-ospf-1] area 0

[S9300-B-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255

[S9300-B-ospf-1-area-0.0.0.0] quit [S9300-B-ospf-1] area 2

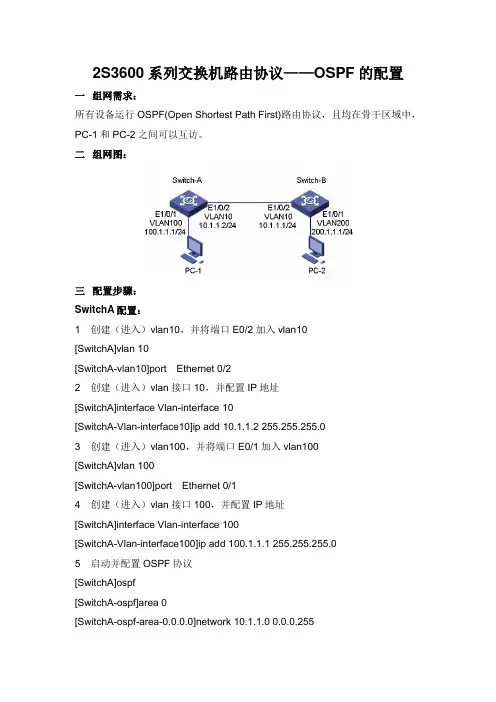

交换机路由协议——OSPF的配置

2S3600系列交换机路由协议——OSPF的配置

一组网需求：

所有设备运行OSPF(Open Shortest Path First)路由协议，且均在骨干区域中，PC-1和PC-2之间可以互访。

二组网图：

三配置步骤：

SwitchA配置：

1 创建（进入）vlan10，并将端口E0/2加入vlan10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/2

2 创建（进入）vlan接口10，并配置IP地址

[SwitchA]interface Vlan-interface 10

[SwitchA-Vlan-interface10]ip add 10.1.1.2 255.255.255.0

3 创建（进入）vlan100，并将端口E0/1加入vlan100

[SwitchA]vlan 100

[SwitchA-vlan100]port Ethernet 0/1

4 创建（进入）vlan接口100，并配置IP地址

[SwitchA]interface Vlan-interface 100

[SwitchA-Vlan-interface100]ip add 100.1.1.1 255.255.255.0

5 启动并配置OSPF协议

[SwitchA]ospf

[SwitchA-ospf]area 0

[SwitchA-ospf-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[SwitchA-ospf-area-0.0.0.0]network 100.1.1.0 0.0.0.255

6 向ospf中引入直连路由

[SwitchA-ospf]import-route direct

SwitchB配置：

1 创建（进入）vlan10，并将端口E0/2加入vlan10

[SwitchB]vlan 10

华为交换机ospf怎么配置

篇一:华为57_交换机OSPF配置

华为57_交换机OSPF配置

1 实验目标

通过实验模拟3台57_交换机上运行OSPF动态路由协议.完成对华为57_交换机的OSPF基本及多区域配置,修改接口COST值.网络类型,启用接口OSPF简单验证,外部静态路由重分布进OSPF以及使用相关的命令来查看验证配置.

2 实验拓扑图

3 拓扑图描述

3台华为57_交换机运行OSPF动态路由协议,接口对应的IP地址分配已经在图上标出,并将各个环回口的地址作为每台交换机的router-id(环回口均不启用ospf),在sw1上引入一条静态路由使sw1成为asbr,在sw1与sw2连接的接口上启用ospf简单接口验证,sw1-sw2之间属于区域0,sw2-sw3之间属于区域1.

配置及描述

4.1 Sw1配置

[sw1]dis curr

sysname sw1

vlan batch 2 创建vlan2

interface Vlanif2 配置vlan2三层接口

ip address _2._8.1.1 255.255.255.0

ospf authentication-mode simple cipher WW{LBd_`\_939O4.`(ZGzBL_ 启用ospf简单接口验证

ospf cost 2 更改接口cost值为2

ospf network-type p2p 更改接口网络类型为点到点

_ 4

interface GigabitEthernet0/0/1 port link-type access 将g0/0/1接口类型改为access

port default vlan 2 将g0/0/1加入到vlan2

interface NULL0

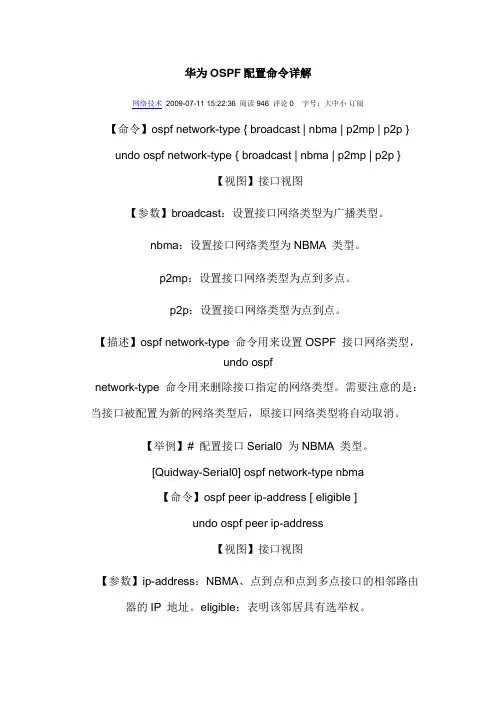

华为OSPF配置命令详解

网络技术 2009-07-11 15:22:36 阅读946 评论0 字号：大中小订阅

【命令】ospf network-type { broadcast | nbma | p2mp | p2p }

undo ospf network-type { broadcast | nbma | p2mp | p2p }

【视图】接口视图

【参数】broadcast：设置接口网络类型为广播类型。

nbma：设置接口网络类型为NBMA 类型。

p2mp：设置接口网络类型为点到多点。

p2p：设置接口网络类型为点到点。

【描述】ospf network-type 命令用来设置OSPF

接口网络类型，undo ospf

network-type

命令用来删除接口指定的网络类型。需要注意的是：当接口被配置为新的网络类型后，原接口网络类型将自动取消。

【举例】# 配置接口Serial0 为NBMA 类型。

[Quidway-Serial0] ospf network-type nbma

【命令】ospf peer ip-address [ eligible ]

undo ospf peer ip-address

【视图】接口视图

【参数】ip-address：NBMA、点到点和点到多点接口的相邻路由器的IP 地址。eligible：表明该邻居具有选举权。【描述】ospf peer 命令用来设定对端路由器IP 地址。undo ospf

peer 命令用来取

消对端路由器IP 地址的设定。

缺省情况下，不设定任何对端路由器IP 地址。

对于NBMA 网络，如X.25

或帧中继等不支持广播方式的网络上，还需要进行一些特殊的配置。由于无法通过广播Hello

报文的形式发现相邻路由器，必须手工为该接口指定相邻路由器的IP

地址，以及该相邻路由器是否有选举权等，若未指定eligible

关键字时，就认为该相邻路由器没有选举权。

华为路由器交换机配置命令大全

华为路由器交换机配置大全

本文提供XXX路由器交换机的配置命令，包括计算机命令和交换机命令。

一、计算机命令

以下是一些常用的计算机命令：

shutdown-hnow；关机

init 0；关机

logout；用户注销

ifconfig；显示IP地址

ifconfig eth0 netmask；设置IP地址

ifconfig eht0 netmask down；禁用IP地址 route add 0.0.0.0 gw；设置网关

route del 0.0.0.0 gw；删除网关

route add default gw；设置网关

route del default gw；删除网关

route；显示网关

ping；发ECHO包

；远程登录

二、XXX路由器交换机配置命令

以下是一些常用的XXX路由器交换机配置命令：

Quidway]dis cur；显示当前配置

Quidway]display n；显示当前配置

Quidway]display interfaces；显示接口信息

Quidway]display vlan；显示vlan信息

Quidway]display n；显示版本信息

Quidway]super password；修改特权用户密码

Quidway]sysname；交换机命名

Quidway]XXX；进入接口视图 Quidway]interface vlan x；进入接口视图

Quidway-Vlan-interface x]ip address 10.65.1.1 255.255.0.0；配置VLAN的IP地址

Quidway]Ip route-static 0.0.0.0 0.0.0.0 10.65.1.2；静态路由＝网关

Quidway]rip；rip协议

Quidway]local-user ftp

Quidway]user-interface vty 0 4；进入虚拟终端
