价值流程图VSM案例分析
PPT课件目录
•引言
•案例分析：某制造企业生产流程优化
•案例分析：某电商平台订单处理流程改进
•案例分析：某医院患者就诊流程优化
•总结与展望
01
引言
提高生产效率降低成本
提升产品质量目的和背景
通过价值流程图VSM分析，识别生产过程中的浪费环节，优化生产流程，提高生产效率。减少生产过程中的非增值活动，降低生产成本，提高企业竞争力。通过价值流程图VSM分析，发现生产过程中的问题点，改进生产工艺，提升产品质量。价值流程图VSM简介
定义
价值流程图VSM是一种可视化工具，
用于描述产品或服务的整个价值流，
包括从原材料到最终产品或服务的所
有活动。
作用
帮助企业识别生产过程中的浪费环节，
优化生产流程，提高生产效率和质量。适用范围
适用于制造业、服务业等各个领域的
企业。
02
案例分析：某制造企业生产流程优
化
当前生产流程存在过多的环节和等待时间，导致生产效率低下。
生产流程繁琐
资源浪费严重
质量问题突出
生产过程中的物料、人力和时间等资源未能得到充分利用，造成资源浪费。产品质量不稳定，客户投诉率高，影响企业声誉和市场竞争力。0302
01企业现状及问题分析
深入企业生产现场，全面了解现有生产流程、设备、
人员配置等情况。流程调研
收集生产过程中的关键数据，如生产周期、在制品数量、设备利用率等。数据收集
基于调研和收集的数据，绘制价值流程图VSM，直观展示生产过程中的价值流动情况。VSM
绘制价值流程图VSM构建
识别并消除生产过程中的浪费环节，如减少等待时间、降低库存
等。消除浪费优化生产流程，合并或取消不必要的环节，提高生产效率。
简化流程
加强产品质量控制，采用先进的质量管理方法和技术手段，提高产品质量稳定性。
强化质量控制生产流程优化方案设计
01020304
生产效率提升资源利用率提高
产品质量改善
企业竞争力增强实施效果评估
通过优化生产流程，提高生产效率，缩短生产周期。充分利用物料、人力和时间等资源，降低生产成本。通过生产流程优化，提高企业市场竞争力，实现可持续发展。

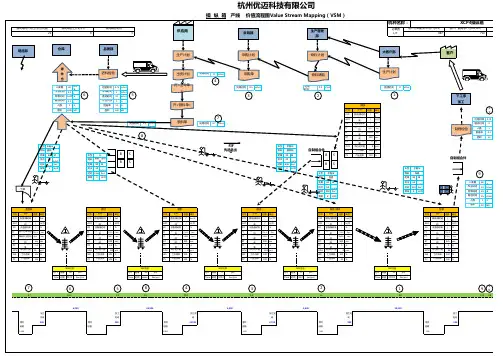

价值流程图(Value Stream Mapping，简称VSM)

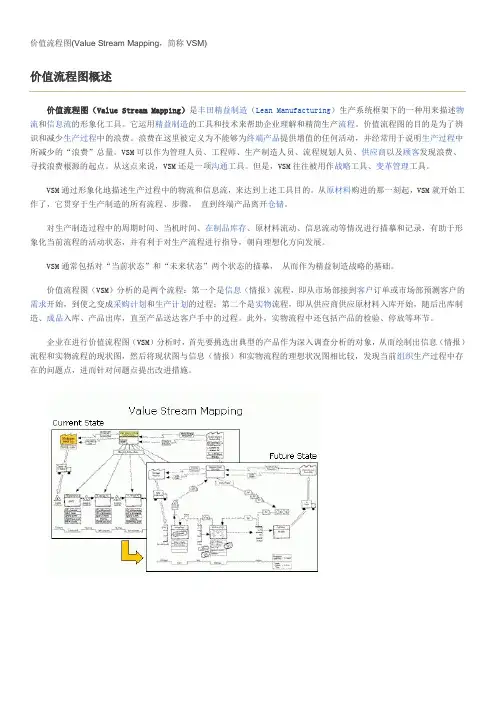

价值流程图概述
价值流程图（Value Stream Mapping）是丰田精益制造（Lean Manufacturing）生产系统框架下的一种用来描述物流和信息流的形象化工具。它运用精益制造的工具和技术来帮助企业理解和精简生产流程。价值流程图的目的是为了辨识和减少生产过程中的浪费。浪费在这里被定义为不能够为终端产品提供增值的任何活动，并经常用于说明生产过程中所减少的“浪费”总量。VSM可以作为管理人员、工程师、生产制造人员、流程规划人员、供应商以及顾客发现浪费、寻找浪费根源的起点。从这点来说，VSM还是一项沟通工具。但是，VSM往往被用作战略工具、变革管理工具。
VSM通过形象化地描述生产过程中的物流和信息流，来达到上述工具目的。从原材料购进的那一刻起，VSM就开始工作了，它贯穿于生产制造的所有流程、步骤， 直到终端产品离开仓储。
对生产制造过程中的周期时间、当机时间、在制品库存、原材料流动、信息流动等情况进行描摹和记录，有助于形象化当前流程的活动状态，并有利于对生产流程进行指导，朝向理想化方向发展。
VSM通常包括对“当前状态”和“未来状态”两个状态的描摹， 从而作为精益制造战略的基础。
价值流程图（VSM）分析的是两个流程：第一个是信息（情报）流程，即从市场部接到客户订单或市场部预测客户的需求开始，到使之变成采购计划和生产计划的过程；第二个是实物流程，即从供应商供应原材料入库开始，随后出库制造、成品入库、产品出库，直至产品送达客户手中的过程。此外，实物流程中还包括产品的检验、停放等环节。
企业在进行价值流程图（VSM）分析时，首先要挑选出典型的产品作为深入调查分析的对象，从而绘制出信息（情报）流程和实物流程的现状图，然后将现状图与信息（情报）和实物流程的理想状况图相比较，发现当前组织生产过程中存在的问题点，进而针对问题点提出改进措施。
价值流程图概述

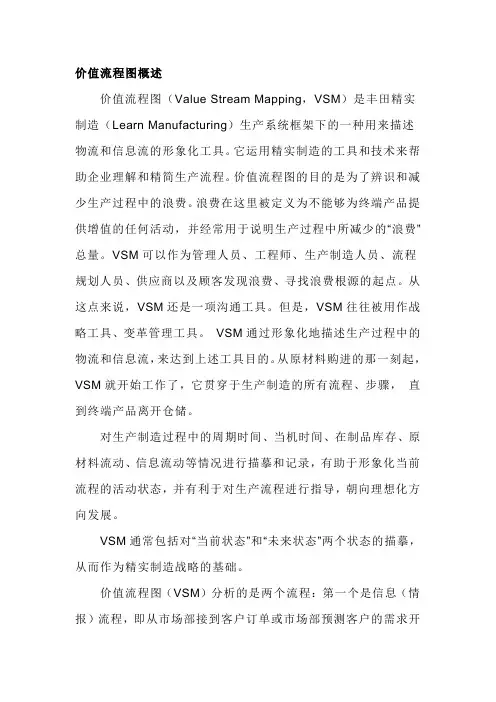

价值流程图（Value Stream Mapping，VSM）是丰田精实
制造（Learn Manufacturing）生产系统框架下的一种用来描述
物流和信息流的形象化工具。它运用精实制造的工具和技术来帮
助企业理解和精简生产流程。价值流程图的目的是为了辨识和减
少生产过程中的浪费。浪费在这里被定义为不能够为终端产品提
供增值的任何活动，并经常用于说明生产过程中所减少的“浪费”
总量。VSM可以作为管理人员、工程师、生产制造人员、流程
规划人员、供应商以及顾客发现浪费、寻找浪费根源的起点。从
这点来说，VSM还是一项沟通工具。但是，VSM往往被用作战
略工具、变革管理工具。 VSM通过形象化地描述生产过程中的
物流和信息流，来达到上述工具目的。从原材料购进的那一刻起，
VSM就开始工作了，它贯穿于生产制造的所有流程、步骤， 直
到终端产品离开仓储。
对生产制造过程中的周期时间、当机时间、在制品库存、原
材料流动、信息流动等情况进行描摹和记录，有助于形象化当前
流程的活动状态，并有利于对生产流程进行指导，朝向理想化方
向发展。
VSM通常包括对“当前状态”和“未来状态”两个状态的描摹，
从而作为精实制造战略的基础。
价值流程图（VSM）分析的是两个流程：第一个是信息（情
报）流程，即从市场部接到客户订单或市场部预测客户的需求开
始，到使之变成采购计划和生产计划的过程；第二个是实物流程，
即从供应商供应原材料入库开始，随后出库制造、成品入库、产
品出库，直至产品送达客户手中的过程。此外，实物流程中还包
括产品的检验、停放等环节。
企业在进行价值流程图（VSM）分析时，首先要挑选出典型
的产品作为深入调查分析的对象，从而绘制出信息（情报）流程
和实物流程的现状图，然后将现状图与信息（情报）和实物流程
的理想状况图相比较，发现当前组织生产过程中存在的问题点，
进而针对问题点提出改进措施。
价值流程图的历史
