1、电缆敷设

电缆敷设和接线施工工序流程图

（1）、电缆敷设前，根据设计图，检查电缆敷设路由是否通畅，并检查电缆沟和电缆管是否符合质量要求。才可进行电缆的敷设。

（2）、电缆敷设时，应根据设计图提供的单线系统图，对电缆进行分配。并在电缆上贴上回路标鉴，并用宽的透明塑料粘胶带缠绕保护，电缆较长时应采用

采用放缆辊敷设：直线段用直线辊，转角处用转向辊等措施，提高电缆敷设效率和保护电缆。 同一槽架内的交流三芯电力电缆不宜超过2层；控制电缆在槽架上不宜超过3层。电缆在槽架上应排列整齐，绑扎牢固，如图如所示；电缆转弯处应保证其具有足够大的弯曲半径，如图所示。

（3）、电缆敷设后，电缆的两端应用自粘带将终端头部干包处理，防止电缆受潮。

2、电缆接线

电缆在接线前，应按施工图核对其型号规格，确认正确无误后即可进行整理，并固定或绑扎整齐。

（1）、电缆敷设完毕应贴好正式电缆标鉴，标鉴文字清淅，书写规范，位置方向一致整齐。

（2）、电缆连接采用冷压压接端子连接时，冷压端子压接使用专用压接钳。

Ⅰ.电缆柜内排列 Ⅱ.电缆芯线号箍的正确套法

端子的压接及标识（相序、线号）方法如图6.2.7.3.3-1所示.若设备上接线柱为插接端子时，应将电缆芯线烫锡后接上。对电缆在接线端，其芯线应按相别（包括零线和PE线等）作明呈标志，若接线连接用螺栓为M8及以上时，应用力矩搬手紧固，并作明显标记。电气接线按规定留足余量和幅度，绝缘护套的削剥长度应符合接线方式的要求，接线必须紧固牢靠保证导电良好和足够的导电面积布线要整齐美观。盘柜内接线如图所示。

3、二次接线

变电站为了保证接线工艺，借鉴其它工程变电站二次施工的成功经验，制定了详细的施工工艺要求。具体内容如下：

（1）、电缆头与地面距离统一确定，主控楼屏柜内电缆头距离地面300mm；端子箱、机构箱内电缆头距离封堵面距50mm。因特殊原因造成对地距离无法保证时，施工人员经安质员、技术员或二次队长的同意后，可以适当调整对地距离，但必须保证在同一屏、柜、端子箱、机构箱内，所有电缆头对地距离协调一致。

（2）、电缆挂牌统一制作，主控楼屏柜内电缆牌挂点悬挂高度距离地面300mm；端子箱电缆牌挂点悬挂高度距离地面50mm；机构箱内电缆牌挂点高度距离地面10mm，电缆牌与挂点距离保持80mm。

（3）、屏内电缆排列以设计图纸排列顺序为准。

（4）、电缆芯绑扎距离统一确定，无拐弯的直段的绑扎距离必须为80±10mm。

（5）、所有的屏柜、端子箱、机构箱内接线必须平直，弯曲部分弧度一致。所有备用芯平直等高，尽量造近屏柜、端子箱、机构箱顶部。

（6）、屏柜、端子箱、机构箱内端子排配线，能够清晰看到走线方向及终点的可不用号头标注，否则必须用号头标明，端子排进入屏柜、端子箱、机构箱内的配线必须两侧用号头标明。

（7）、防止二次污染措施：屏柜、端子箱、机构箱封堵过程及防火涂料粉刷过程中，设专人负责卫生清扫工作。保证二次设备不受水泥、防火涂料等的污染。

（8）、全所标签标注统一确定：有标签屏柜的标注必须微机打印，标签尺寸符合标签框的大小；无标签框但需要标注的，应使用标签机统一打印。

（9）、施工人员在施工过程中，应注意对设计图纸、厂家资料、备品备件的爱护，严防丢失及损坏，借阅及使用设计图纸、厂家资料、备品备件必须经工程

部签字后，才可以使用。

合集下载

电缆敷设施工方案

电缆敷设施工方案

渔港35kV电源线工程

电缆敷设施工方案

天津兆沣电力工程有限公司

年 月 日

批准： 日期：

审核： 日期：

编写： 日期：

一、编制依据

1.天津市泰达工程设计有限公司提供的施工图及说明书；

2.施工图设计审核会议纪要；

3.本工程路径和现场调查资料。

二、施工依据和标准

1.天津市泰达工程设计有限公司提供的施工图；

2.GB50233-2005《110-500kV架空电力线路施工及验收规范》；（参考）

3.GB50173-92《电气装置安装工程 35kV及以下架空电力线路施工

及验收规范》；

4.GB26859-2011《电力安全工作规程电力线路部分》(线路部分)；

5.《国家电网公司电力安全工作规程（线路部分）》；

6.《国家电网公司电力建设工程质量监理管理办法》；

7.参照与本工程有关的国家现行施工验收规范和标准。；

三、监理、设计、建设单位

建设单位：天津市电力公司滨海供电分公司

监理单位：天津市电力工程监理有限公司

设计单位：天津市泰达工程设计有限公司

施工单位：天津兆沣电力工程有限公司

四、工程概况

1、工程名称：渔港35kV电源线工程

2、工程编号：

3、工程介绍

（1）线路路径：

南双、南友线路破口路径

自现状南友11#杆大号侧117米处与137米处分别新建35JGu33-9m塔（无地线塔头）二基（B1、B2），自现状南友、南双线分别T接一回电缆线路引下（现状四回路中上侧的两回110kV线路不做改动），新建双回电缆线路穿过大丰路后沿汉蔡路架设，线路改为双回35kV架空线路与四回110KV架空线路沿汉蔡路架设，钻越疆滨500kV线路，至C18杆后，线路再次改为电缆引下，沿汉蔡支路以及纬三路敷设至渔港站内结束。

电缆敷设施工方案 2

电缆敷设施工方案 2

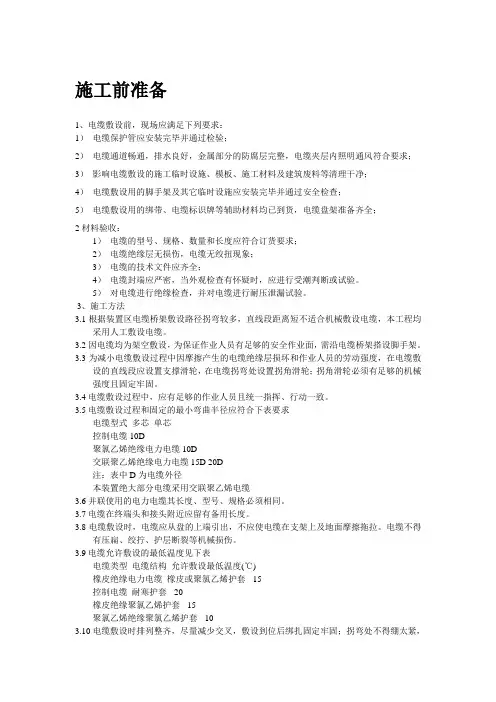

施工前准备

1、电缆敷设前，现场应满足下列要求：

1） 电缆保护管应安装完毕并通过检验；

2） 电缆通道畅通，排水良好，金属部分的防腐层完整，电缆夹层内照明通风符合要求；

3） 影响电缆敷设的施工临时设施、模板、施工材料及建筑废料等清理干净；

4） 电缆敷设用的脚手架及其它临时设施应安装完毕并通过安全检查；

5） 电缆敷设用的绑带、电缆标识牌等辅助材料均已到货，电缆盘架准备齐全；

2材料验收：

1） 电缆的型号、规格、数量和长度应符合订货要求；

2） 电缆绝缘层无损伤，电缆无绞扭现象；

3） 电缆的技术文件应齐全；

4） 电缆封端应严密，当外观检查有怀疑时，应进行受潮判断或试验。

5） 对电缆进行绝缘检查，并对电缆进行耐压泄漏试验。

3、施工方法

3.1根据装置区电缆桥架敷设路径拐弯较多，直线段距离短不适合机械敷设电缆，本工程均采用人工敷设电缆。

3.2因电缆均为架空敷设，为保证作业人员有足够的安全作业面，需沿电缆桥架搭设脚手架。

3.3为减小电缆敷设过程中因摩擦产生的电缆绝缘层损坏和作业人员的劳动强度，在电缆敷设的直线段应设置支撑滑轮，在电缆拐弯处设置拐角滑轮；拐角滑轮必须有足够的机械强度且固定牢固。

3.4电缆敷设过程中，应有足够的作业人员且统一指挥、行动一致。

3.5电缆敷设过程和固定的最小弯曲半径应符合下表要求

电缆型式 多芯 单芯

控制电缆10D

聚氯乙烯绝缘电力电缆10D

交联聚乙烯绝缘电力电缆15D 20D

注：表中D为电缆外径

本装置绝大部分电缆采用交联聚乙烯电缆

3.6并联使用的电力电缆其长度、型号、规格必须相同。

3.7电缆在终端头和接头附近应留有备用长度。

3.8电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆不得有压扁、绞拧、护层断裂等机械损伤。

3.9电缆允许敷设的最低温度见下表

电缆类型 电缆结构 允许敷设最低温度(℃)

橡皮绝缘电力电缆 橡皮或聚氯乙烯护套 -15

电缆敷设施工方案 3

电缆敷设施工方案 3

京能乌拉特中旗二期40MWp风光同场光伏发电项目

电

缆

敷

设

施

工

方

案

编制：

审核：

批准：

目 录

1、编写依据

2、工程概况

3、施工工艺

4、施工要求

5、施工组织安排

6、施工方法

7、质量控制

8、强制性条文

9、安全及文明施工

一．编写依据

1《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）

2《电力建设火电工程施工工艺实施细则》（DJ-GY-19）

3《电力建设安全工作规程》（DL5009.1-2002）

4《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）

5京能乌拉特中旗二期40MWp风光同场光伏发电项目的招标文件；

6京能乌拉特中旗二期40MWp风光同场光伏发电项目工程施工图纸

二、工程概况
