铝合金幕墙建筑的防雷设计

关于幕墙防雷构造施工的做法
1.设计阶段：
-在设计幕墙时，需将防雷系统纳入整体建筑设计，确保幕墙与主体建筑的防雷系统有效连接。

-确保幕墙结构中的金属龙骨、框架等作为自然引下线或人工引下线，满足防雷规范要求。

2.接地系统构建：
-设置可靠的接地装置：幕墙底部应与建筑物基础钢筋或其他已做接地处理的金属构件可靠焊接或通过专门的跨接线进行电气连接，形成有效的接地通路。

-验算接地电阻值：所有龙骨安装完毕后，使用电阻表检测构造体的接地电阻值，确保其符合《建筑物防雷设计规范》中规定的数值，通常第二类或第三类防雷建筑物的接地电阻值有特定限值。

3.等电位连接：
-幕墙的金属框架与主体结构之间应做好等电位连接，避免雷电流在不同金属间产生电位差而引发危险。

4.断接卡设置：
-在适当位置设置断接卡或测试点，以便于定期对防雷设施进行维护和检查。

5.避雷网格或均压环：
-对于高层幕墙，有时需要在一定高度设置避雷网格（即均压环），以均衡各部位的电位分布，防止侧击雷。

6.隐蔽工程验收：
-施工过程中，对于幕墙内部的防雷构造如接地线的敷设、焊接质量等隐蔽工程必须经过严格的质量验收。

7.竣工验收与标识：
-完成幕墙防雷施工后，要按照国家相关标准进行竣工验收，并对防雷装置做好明确标识，方便日后的管理和维护。

文件编号：RHD-QB-K9533 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX高层建筑金属幕墙、铝合金门窗的防雷措施标准版本高层建筑金属幕墙、铝合金门窗的防雷措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

当前，随着防雷技术、法制建设、规范管理等方面的发展，因雷击引起火灾、爆炸和人体伤亡的事故已逐渐减少，但有些地区受雷灾造成的损失仍然频繁发生。

引起雷电灾害频繁发生，既有主观原因也有客观原因。

主观原因是：高层建筑物的直击雷防护措施不完善；大量通信、计算机系统等弱电设备和相当部分建筑物防雷设计不符合技术规范；人们防范雷电灾害发生的意识薄弱等。

客观原因是：新建高层、超高层建筑物导致雷电活动的影响不断加剧；通信、计算机系统等抗干扰能力较弱的现代化设备越来越普及；易爆易燃场所迅速增长等。

因此，雷电灾害必须引起我们高度的重视，加强对防雷设计进行研究、审核、检测和验收等一系列规范化管理。

本文是笔者对高层建筑金属幕墙、铝合金门窗防雷措施的个人看法，供同行讨论和参考。

一、防雷类别与不设防的判定按强制性国家标准《建筑物防雷设计规范》GB50057-94第2.0.3条和第2.0.4条，确定该高层建筑物是属第二类防雷建筑物、第三类防雷建筑物或者不需考虑防雷。

1、国家级重点文物保护的建筑物、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆等特别重要的建筑物；国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物属第二类防雷建筑物。

2、省级重点文物保护的建筑物及省级档案馆；预计雷击次数大于或等于0.06次／a的一般性工业建筑物，属于第三类防雷建筑物。

3、部、省级办公建筑物及其它重要或人员密集的公共建筑物。

高层建筑金属幕墙铝合金门窗的防雷措施随着高层建筑的数量不断增加，对于建筑物的防雷与接地工作变得越来越重要。

但是，对于金属幕墙、铝合金门窗这样的建筑材料，由于其导电性能，容易成为雷电的靶标。

一旦发生雷击，不仅会损坏建筑物，更会对人身安全造成威胁。

因此，在设计高层建筑金属幕墙、铝合金门窗时，必须考虑有效的防雷措施，以确保建筑物和人员的安全。

防雷措施1. 装置防雷接地系统防雷接地系统是建筑物防雷工程的重要组成部分，主要作用是将雷击的电流集中地带导入地下，以降低雷击对人员和建筑物的影响。

在高层建筑金属幕墙、铝合金门窗的设计中，必须考虑到防雷接地系统的设计和铺设。

一般来说，防雷接地系统应该密集布置，以保证整个建筑的接地电阻均匀而稳定。

同时，防雷接地系统的导线应该与金属幕墙、铝合金门窗等导电材料紧密连接，以确保雷击的电流能够及时地通过导线导入地下。

2. 采用防雷装置除了防雷接地系统外，高层建筑金属幕墙、铝合金门窗还可以采用其他防雷装置，如避雷针、放电装置等。

其中，避雷针是常用的防雷措施之一。

在高层建筑的顶部设置避雷针，可以把雷击带到地下，防止对建筑物造成损害。

对于金属幕墙和铝合金门窗，还可以通过放电装置来减少静电的积累，以减轻雷电的攻击力度。

3. 减少金属幕墙和铝合金门窗的面积高层建筑金属幕墙和铝合金门窗的面积越大，就越容易成为雷击的目标。

因此，在设计金属幕墙和铝合金门窗时，需要尽量减少其面积，以降低雷击的概率。

同时，也可以在金属幕墙和铝合金门窗上加装遮阳板、挡板等物品，以减少其面积，降低遭受雷电攻击的风险。

当然，这种做法需要在设计中注意美观度的影响。

4. 增强材料的绝缘性能在金属幕墙和铝合金门窗的设计中，需要选择具有良好绝缘性能的建筑材料。

目前，一些厂家已经研发出了一些特殊的铝合金门窗，其具有优良的绝缘性能，可以有效地抵御雷电的攻击。

而对于较old的铝合金门窗，则可以通过表面喷涂、涂漆等方式来增加其绝缘性能，以延缓其收到雷电攻击的时间，确保人身和建筑物的安全。

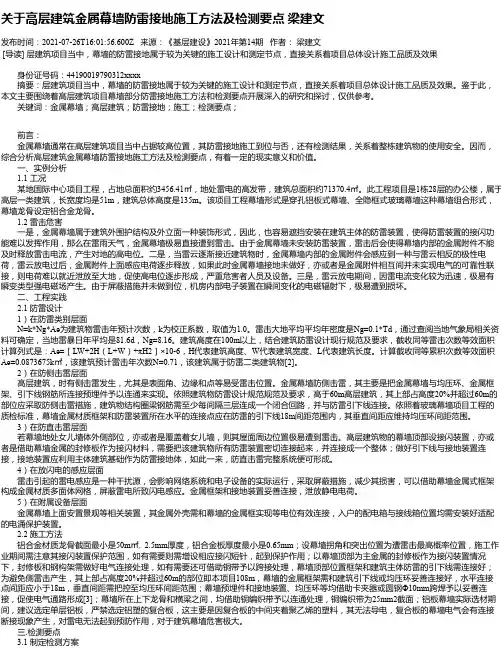

关于高层建筑金属幕墙防雷接地施工方法及检测要点梁建文发布时间：2021-07-26T16:01:56.600Z 来源：《基层建设》2021年第14期作者：梁建文[导读] 层建筑项目当中，幕墙的防雷接地属于较为关键的施工设计和测定节点，直接关系着项目总体设计施工品质及效果身份证号码：44190019790312xxxx摘要：层建筑项目当中，幕墙的防雷接地属于较为关键的施工设计和测定节点，直接关系着项目总体设计施工品质及效果。

鉴于此，本文主要围绕着高层建筑项目幕墙部分防雷接地施工方法和检测要点开展深入的研究和探讨，仅供参考。

关键词：金属幕墙；高层建筑；防雷接地；施工；检测要点；前言：金属幕墙通常在高层建筑项目当中占据较高位置，其防雷接地施工到位与否，还有检测结果，关系着整栋建筑物的使用安全。

因而，综合分析高层建筑金属幕墙防雷接地施工方法及检测要点，有着一定的现实意义和价值。

一、实例分析1.1 工况某地国际中心项目工程，占地总面积约3456.41㎡，地处雷电的高发带，建筑总面积约71370.4㎡。

此工程项目是1栋28层的办公楼，属于高层一类建筑，长宽度均是51m，建筑总体高度是135m。

该项目工程幕墙形式是穿孔铝板式幕墙、全隐框式玻璃幕墙这种幕墙组合形式，幕墙龙骨设定铝合金龙骨。

1.2 雷击危害一是，金属幕墙属于建筑外围护结构及外立面一种装饰形式，因此，也容易遮挡安装在建筑主体的防雷装置，使得防雷装置的接闪功能难以发挥作用，那么在雷雨天气，金属幕墙极易直接遭到雷击。

由于金属幕墙未安装防雷装置，雷击后会使得幕墙内部的金属附件不能及时释放雷击电流，产生对地的高电位。

二是，当雷云逐渐接近建筑物时，金属幕墙内部的金属附件会感应到一种与雷云相反的极性电荷，雷云放电过后，金属附件上面感应电荷逐步释放，如果此时金属幕墙接地未做好，亦或者是金属附件相互间并未实现电气的可靠性联接，则电荷难以就近泄放至大地，促使高电位逐步形成，严重危害者人员及设备。

幕墙防雷规范幕墙是指建筑物外表面的一个装饰性和保护功能的建筑体系，具有隔音、防火、保温、防水等功能。

而在建筑物上安装幕墙后，为了保护幕墙体系及其内部设备设施免受雷击的破坏，需要按照有关规范进行防雷设计和施工。

接下来，我将为您介绍幕墙防雷规范。

幕墙防雷规范主要包括以下几个方面：1. 幕墙结构的防雷设计：幕墙结构作为建筑物外表面的重要组成部分，应具备一定的防雷能力。

要确保幕墙结构的接地良好，可以采用优质的导电材料，如铝合金，来增加导电性能。

此外，还需要设置适当的避雷设备，如避雷针、避雷线等，以提供额外的防雷保护。

2. 幕墙内部设备设施的防雷设计：幕墙内部还有很多设备设施，如空调系统、照明系统等，也需要进行防雷设计。

这些设备设施通常需要安装避雷器、保护接地装置等，以避免受到雷击的破坏。

同时，还需要保证这些设备设施与幕墙结构的导电体良好接地，以确保电流能够顺利地流入地面。

3. 幕墙外部设备设施的防雷设计：在幕墙外部有一些设备设施，如照明设备、摄像监控设备等，也需要进行防雷设计。

这些设备设施应设置在较高的位置，远离幕墙表面，以减少雷击的可能性。

同时，还需要保证这些设备设施与幕墙结构的导电体连接牢固，以确保电流能够及时地流入地面。

4. 接地系统的设计与施工：接地系统是幕墙防雷的重要组成部分，能够迅速地将雷电冲击的电流引入地面。

接地系统的设计和施工需要按照相应的规范进行。

例如，接地体的选择要符合要求，接地电阻要满足规定的要求，接地体与接地网的连接要可靠等。

需要注意的是，幕墙防雷规范还需要根据具体的建筑物的特点进行调整和补充。

例如，对于较高的建筑物或建筑物所在地区雷电活动频繁的情况，需要增加防雷设备的设置，以提供更好的防雷保护。

总之，幕墙防雷规范的制定和执行对于保护幕墙体系及其内部设备设施免受雷击的破坏具有重要意义。

建筑物的设计和施工单位应严格遵守相关规范，并根据具体情况进行合理调整，确保幕墙防雷工作的有效进行。

建筑幕墙的防雷设计与施工【摘要】幕墙是独立悬挂在建筑主体结构之外的建筑外围护系统，当建筑幕墙围护建筑物后，建筑物原防雷装置由于建筑幕墙的屏蔽效应，不能直接起到防雷作用，闪电对建筑物的雷击，往往变成了对建筑幕墙的直接雷击，因此，建筑幕墙的防雷设施设计与施工是非常重要的。

【关键词】建筑幕墙防雷设计施工中图分类号：tu74 文献标识码：a 文章编号：建筑幕墙是由金属构架与板材组成，不承担主体结构荷载与作用的建筑外围护结构。

建筑幕墙除有技术发展较成熟的玻璃幕墙、金属幕墙和石材幕墙外，还有现在发展得较快的多用于大空间的点驳式幕墙和新型的气循幕墙、智能幕墙与光电幕墙。

建筑幕墙是现代建筑流派的主要表现特征，在新世纪的现代化城市建筑中具有不可替代的艺术地位。

建筑幕墙的金属骨架是良导体，幕墙的防雷措施不当，可能会遭到雷电的侧击破坏，严重的可能招至火灾，所以幕墙的防雷必须严格按照有关规范进行设计和施工。

一、建筑幕墙防雷设计1、建筑幕墙防雷设计相关技术规范《建筑物防雷设计规范》gb50057—2010与《建筑物防雷工程施工与质量验收规范》gb50601—2010是建筑物防雷设计、施工与验收上位规范的现行版本。

这两本标准的修订和制订均参照和采纳了国际电工委员会iec62305 系列标准，是与国际雷电防护新标准体系接轨、技术水平先进的标准规范。

与建筑幕墙防雷设计相关的技术规范还有《民用建筑电气设计规范》jgj16、《玻璃幕墙工程技术规范》jgj102 和《金属与石材幕墙工程技术规范》jgj133。

jgj16由于并未采纳国际雷电防护新标准体系，存在一些与《建筑物防雷设计规范》gb50057—2010相抵触的规定。

jgj102和jgj133目前正在进行修订，其中有关幕墙防雷设计的条文也将参照《建筑物防雷设计规范》gb50057—2010和《建筑物防雷工程施工与质量验收规范》gb50601—2010的规定进行修订。

2、幕墙的防雷设计依据《建筑物防雷设计规范》gb50057-94 的有关规定和建筑物的重要性、使用性质、发生雷电事故的可能性，将建筑幕墙也分为一类防雷幕墙、二类防雷幕墙、三类防雷幕墙。

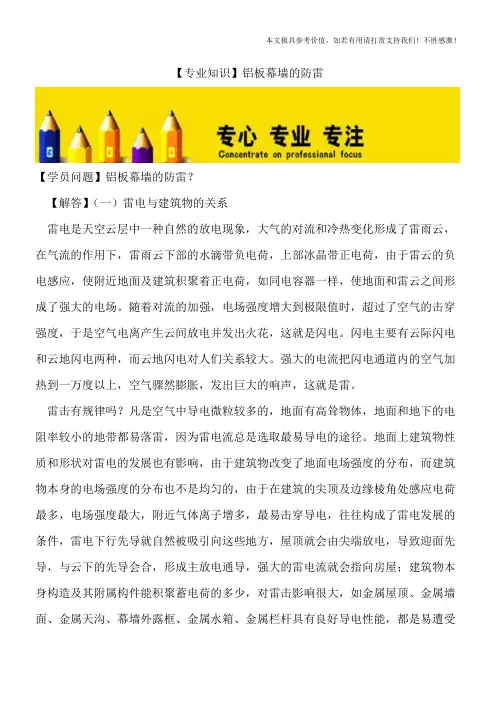

【专业知识】铝板幕墙的防雷【学员问题】铝板幕墙的防雷？【解答】（一）雷电与建筑物的关系雷电是天空云层中一种自然的放电现象，大气的对流和冷热变化形成了雷雨云，在气流的作用下，雷雨云下部的水滴带负电荷，上部冰晶带正电荷，由于雷云的负电感应，使附近地面及建筑积聚着正电荷，如同电容器一样，使地面和雷云之间形成了强大的电场。

随着对流的加强，电场强度增大到极限值时，超过了空气的击穿强度，于是空气电离产生云间放电并发出火花，这就是闪电。

闪电主要有云际闪电和云地闪电两种，而云地闪电对人们关系较大。

强大的电流把闪电通道内的空气加热到一万度以上，空气骤然膨胀，发出巨大的响声，这就是雷。

雷击有规律吗？凡是空气中导电微粒较多的，地面有高耸物体，地面和地下的电阻率较小的地带都易落雷，因为雷电流总是选取最易导电的途径。

地面上建筑物性质和形状对雷电的发展也有影响，由于建筑物改变了地面电场强度的分布，而建筑物本身的电场强度的分布也不是均匀的，由于在建筑的尖顶及边缘棱角处感应电荷最多，电场强度最大，附近气体离子增多，最易击穿导电，往往构成了雷电发展的条件，雷电下行先导就自然被吸引向这些地方，屋顶就会由尖端放电，导致迎面先导，与云下的先导会合，形成主放电通导，强大的雷电流就会指向房屋；建筑物本身构造及其附属构件能积聚蓄电荷的多少，对雷击影响很大，如金属屋顶、金属墙面、金属天沟、幕墙外露框、金属水箱、金属栏杆具有良好导电性能，都是易遭受雷击的部位。

雷电流是一种强度极大，作用时间极短的瞬变过程.闪电成灾分两种，一种是直击雷，另-种是间接雷，直击雷击中建筑物时，通常会产生电效应、热效应和机械力。

雷电流的瞬时电流高达几万安培，在瞬间释放出巨大能量，会把被击中金属熔化，使物体水份汽化，产生强大的机械力，或者水被分解成氢气和氧气，产生爆炸，使砖墙击碎，木结构劈裂，建筑物遭到破坏，其震动力有时可以将人震死，再有雷电的高温引起建筑物燃烧，构成火灾和引起触电。

幕墙防火防雷施工方案1. 引言幕墙是指建筑物外墙的非承重结构，其具有遮阳、防水、保温、防火等功能。

然而，在幕墙的设计和施工中，防火和防雷是至关重要的因素。

本文将介绍幕墙防火防雷施工方案，以确保建筑物的安全和持久性。

2. 幕墙防火方案2.1 防火材料选择在幕墙的构建过程中，应选择具备良好防火性能的材料。

常见的防火材料包括防火玻璃、防火保温材料、不燃性材料等。

这些材料在施工前应经过严格的测试和认证，以确保其符合相关的防火标准。

2.2 火焰传播控制为了防止火灾在幕墙上的蔓延，必须采取控制火焰传播的措施。

其中一种常见的措施是在幕墙的内部设置防火隔离层，以阻止火焰的传播。

此外，还可以安装防火带或防火涂料，增加幕墙的耐火性能。

2.3 防火逃生通道设计在幕墙的设计中，应考虑防火逃生通道的设置。

这些通道应位于建筑物的逃生路径上，并采用防火材料构建，以确保在火灾发生时人员可以安全逃生。

3. 幕墙防雷方案3.1 接地系统设计幕墙除了需要具备防火性能外，还需要具备防雷性能。

为了保护幕墙系统免受雷击的影响，必须进行良好的接地系统设计。

接地系统可以有效地将雷电击中的电荷引导到地下，从而保护幕墙系统的安全。

3.2 防雷装置安装除了接地系统外，还可以在幕墙系统上安装防雷装置，以进一步增强幕墙的防雷性能。

常见的防雷装置包括避雷针和雷电防护带等。

这些装置可以分散雷电的电荷，在一定程度上减少雷击的危险。

3.3 防雷设施维护为了确保幕墙系统的防雷功能始终处于良好状态，必须定期进行维护和检查。

维护工作包括清洁接地系统、检查防雷装置的可靠性以及修复任何损坏的部分。

这样可以提高幕墙系统的使用寿命，并有效地降低雷击风险。

4. 总结幕墙防火和防雷是保护建筑物安全的重要因素。

通过正确选择防火材料、控制火焰传播、设计防火逃生通道以及进行良好的防雷系统设计和维护，可以有效地保护幕墙系统的安全性和持久性。

在施工过程中，必须遵循相关的安全标准和规范，确保幕墙防火防雷方案的有效实施。

建筑幕墙防雷施工方案建筑幕墙是建筑物外墙的一种装饰结构，它的功能包括保温隔热、防水、防风、防尘以及美化建筑外观等。

在建筑幕墙的设计和施工中，雷击是一个需要特别注意的因素。

本文将针对建筑幕墙的防雷施工方案进行详细的介绍，以确保建筑幕墙的安全运行。

针对建筑幕墙的防雷施工，首先要进行全面的雷电风险评估。

这包括对建筑物所在地的雷电活动进行调查和分析，了解雷电的频率、强度以及可能的影响范围。

同时还需要审查建筑幕墙的设计图纸，确保其在雷击防护方面的符合国家标准和行业规范。

根据评估结果，确定相应的防雷措施和施工方案。

其次，在建筑幕墙的设计阶段就要考虑防雷措施。

首先，合理设置接地系统是防雷的首要措施。

建筑幕墙的金属结构和导电材料应通过牢固的接地连接到地下埋设的垂直接地体或水平接地网上。

此外，还可以在幕墙的跨度和节点处增加接地网或避雷针，以提高防雷性能。

在幕墙的安装过程中，要保证材料的质量和安全。

选用抗雷击性能好的金属材料和保护涂层，可有效减少雷击风险。

同时，还要严格执行施工规范，确保材料的正确安装和连接。

针对建筑幕墙的整体构造，应采取一些特殊的手段来降低雷击的影响。

例如，在幕墙外面增加一层导电玻璃或金属板，起到隔离、吸收和分散雷电能量的作用。

此外，还可以在幕墙内部设置防雷装置，例如避雷带和放电装置等，以为建筑物提供更多的保护。

在建筑幕墙的日常维护中，也需要注意防雷的措施。

定期检查幕墙的导电材料和接地系统是否正常，如果发现异常应及时修复。

同时，可配备监测设备，例如雷电感应器和报警器，及时监测雷电情况，并采取相应的应对措施。

总之，建筑幕墙防雷施工方案的制定需要仔细考虑不同方面的因素，包括风险评估、合理设计、材料选择、施工规范和维护保养等。

只有通过全面有效的防雷措施，才能确保建筑幕墙的安全运行，提供良好的使用环境。

幕墙工程施工防雷措施
一、幕墙工程的特点和雷击危害
幕墙工程是建筑外立面的重要部分，由于其大面积、高度较高，易成为雷击对象。

雷电携
带大量的电流，一旦雷电击中幕墙，则会引发严重的事故，如火灾、爆炸等。

因此，在幕
墙工程施工中，必须重视防雷工作，确保施工安全。

二、幕墙工程施工防雷措施
1.根据建筑结构和周围环境的特点，合理设置避雷设施，如避雷带、避雷针等，以确保建
筑物对雷电的有效防护。

2.在施工现场，严格执行《建筑电气安全规范》，落实雷电防护措施，包括避雷接地系统
的设置、接地电阻的检测等。

3.在幕墙构件的安装过程中，使用防静电工具和设备，确保施工作业人员的安全。

4.避免在雷雨天气施工，确保施工过程中人员和设备的安全。

5.定期对避雷设施和接地系统进行检查和维护，确保其正常工作。

6.施工结束后，对幕墙工程进行防雷测试，确保其对雷电的有效防护。

三、幕墙工程施工中常见的雷击事故案例
1.某高层建筑幕墙工程施工过程中，因未设置有效的避雷设施，导致幕墙遭雷击，引发火灾，造成严重的人员伤亡和财产损失。

2.某商业综合体幕墙工程施工现场临时用电线路未正确接地，雷雨天气施工，导致电流通
过幕墙进入建筑内部，引发火灾事故。

3.某高层办公楼幕墙工程施工中，由于施工现场未进行雷电防护措施，导致幕墙遭雷击，
严重影响了施工进度和质量。

四、结语
幕墙工程是建筑外立面的重要组成部分，在施工过程中必须重视防雷工作，确保施工安全。

施工单位和相关部门要共同努力，加强防雷意识和管理，制定科学合理的防雷措施，以避
免雷击事故的发生，确保施工质量和施工安全。

建筑幕墙雷击防护措施1防直击措施1.1建筑幕墙的压顶板、金属屋檐、金属采光顶和金属屋面，当符合下列要求时，宜利用其作为接闪器：a)金属板之间具有持久的电气贯通连接，可采用卷边压接、缝接、熔焊、螺钉或螺栓连接；b)当金属板需要防雷击击穿时，不锈钢、热浸镀锌钢和钛板的厚度不应小于4mm，铜板厚度不应小于5mm，铝板厚度不应小于7mm；c)当金属板不需要防雷击击穿和金属板背面无易燃物品时，铅板的厚度不应小于2mm，不锈钢、热浸镀锌钢、钛和铜板的厚度不应小于0.5mm，铝板厚度不应小于0.65mm，锌板厚度不应小于0.7mm；d)金属板应无绝缘被覆层。

注：薄的油漆保护层、1mm厚沥青层或0.5mm厚聚氯乙烯层或类似保护层均不应属于绝缘被覆层。

1.2建筑幕墙顶部的金属构件可不装接闪器，但应和主体建筑的防雷装置可靠连接。

符合标准规定的幕墙金属构件可作为接闪器使用。

1.3建筑幕墙顶部及其附属设施位于主体建筑接闪器的保护范围外，或不满足上述要求时，应按规定增设接闪器。

2防侧击措施2.1建筑幕墙的立柱和主体建筑的均压环宜电气贯通形成防侧击的防雷网格，防雷网格尺寸应符合表1的规定。

2.2建筑外廓各阳角上的幕墙立柱应作为引下线使用，在其断开处采取防雷等电位连接。

作为引下线使用的立柱间距应符合表1的规定。

表1 建筑物外部防雷装置的技术要求2.3幕墙立柱应至少采取下列一种均压措施，均压环间距应符合表1的规定：a)利用主体建筑的均压环，将立柱、预埋件与均压环之间采取防雷等电位连接；b)利用幕墙的横梁，将各立柱与横梁之间进行防雷等电位连接；c)安装幕墙专设均压环，与各立柱和主体建筑的防雷装置进行防雷等电位连接。

3其他防护措施3.1建筑幕墙防雷装置与主体建筑宜采用共用接地，主体建筑接地装置应符合标准规定。

3.2固定在建筑幕墙上的景观照明、航空障碍信号灯及其他用电设备和线路应根据主体建筑防雷类别采取相应的防闪电电涌侵入措施，并应符合下列规定：a)无金属外壳或保护网罩的用电设备处在接闪器的保护范围内；b)从配电箱引出的配电线路应穿钢管。

幕墙防雷施工方案幕墙防雷施工方案一、前言幕墙是现代建筑中常见的外墙装饰形式，具有美观、保温、隔热、防水等功能。

然而，由于幕墙通常采用金属材料或导电材料进行构造，随之而来的就是雷击风险。

为确保幕墙施工安全，本文提出了一套幕墙防雷施工方案。

二、施工准备1. 勘察雷电情况：在施工前，必须进行雷电勘察，了解当地雷电活动的频率和强度。

根据勘察结果，制定合理的防雷措施。

2. 设计防雷系统：依据勘察结果和建筑特点，确定设备接地方式，设计合理的防雷系统。

常见的防雷设备包括避雷针、避雷带、接闪器等。

3. 选用合适的材料：在幕墙建设中，选用具有良好导电性的材料，如铝合金、不锈钢等。

同时，要选择防雷效果好的材料，以增强幕墙的耐雷性能。

三、施工过程1. 施工人员防护：施工现场必须按照劳动安全标准，给施工人员提供必要的防护用品，如防雷背心、绝缘靴等。

同时，还要对施工人员进行防雷知识的培训和教育。

2. 防雷材料的安装：在幕墙施工过程中，要严格按照设计要求，正确安装防雷材料，如避雷针、避雷带等。

避雷针要安装在构建的高点，避雷带要安装在幕墙的边缘。

3. 导电结构的设置：在幕墙构造中，要设置导电结构，将雷电击中的电流引至地面，以减小雷击风险。

导电结构可以采用导电铝合金或不锈钢材料。

4. 接地装置的安装：在幕墙施工过程中，要正确安装接地装置，确保幕墙能有效接地，将雷电击中的电流引到地下。

四、验收和维护1. 防雷系统的检测：在幕墙施工完成后，要进行防雷系统的检测。

检测包括避雷针、避雷带、接闪器等是否正常运行，以及接地装置是否良好连接等。

2. 定期维护和检测：幕墙防雷系统需要定期检测和维护，以确保其良好的工作状态。

如发现问题，应及时修复或更换设备。

3. 监测雷电活动：施工完成后，要定期监测雷电活动情况，及时了解当地雷电风险变化，以采取相应的防雷措施。

总结：幕墙防雷施工方案的制定和实施是确保幕墙安全的重要措施。

通过勘察雷电情况、设计防雷系统、选用合适的材料、严格施工过程和定期维护等措施，能够有效降低幕墙的雷击风险，保障建筑和人员的安全。

建筑幕墙的防火防雷设计【摘要】通过对建筑幕墙火灾和雷击危害的剖析，阐明了幕墙建筑物防火防雷的重要性。

结合一些相关法律、法规、规范及经验，从专业角度提出建筑幕墙防火防雷在设计方面的技术处理要点。

【关键词】建筑幕墙，防火，防雷，安全。

中图分类号： tu856文献标识码：a 文章编号：建筑幕墙是近代科学发展的产物，它是由金属构架与板材组成，不承担主体结构荷载与作用的建筑外围护结构。

建筑幕墙根据面材的材料可以分为玻璃幕墙、金属幕墙和石材幕墙。

现在还有发展得较快新型的气循幕墙、智能幕墙与光电幕墙等等。

建筑幕墙是现代建筑派的主要表现特征，在新世纪的现代化城市建筑中具有不可替代的艺术地位。

建筑幕墙一般应用在人群密集的、大型的公共建筑，重要的高层、超高层建筑物的外墙上，其安全性是尤为重要的。

在人群密集的公共场所，预防火灾发生便是重中之重。

建筑幕墙的火灾危险性大，因为其面材玻璃、石材都是脆性材料，其抗火性差，温度达到250度时玻璃即会炸裂。

一般幕墙的玻璃、石材、复合铝板均不耐火，当受热或遇火烧时易变形、破碎毁坏而造成幕墙大面积掉落，火焰就从幕墙破碎洞口的外侧卷进上层室内，造成火势迅速蔓延，酿成大火灾，危害人身和财产的安全，出现所谓的“引火风道”。

所以幕墙的防火是一项非常重要的工作，建设主体各方都应该视之为重中之重。

幕墙的防火基理当构件受到火的攻击时，应在规定的时间内保持其原有的力学强度指标，并且不产生失稳的现象。

同时在规定的时间内不使着火那一空间的火焰和热瓦斯延到另一个未着火的空间去，即具有较好的密封性但不具备较好的热绝缘性。

幕墙的防火设计建筑幕墙的设置、层数、长度、面积和防火分区、防火间距及建筑幕墙的防火节点的耐火极限要求等应符合《建筑设计防火规范》和《高层民用建筑设计防火规范》。

建筑幕墙作为外围护，构件要求密封性好，尤其是玻璃幕墙其开启部分面积要求不宜大于幕墙面面积的15%，且开启部分宜采用上悬结构，开启角度不宜大于45度。

幕墙工程防雷方案一、幕墙工程的雷击危害雷击对于建筑的威胁主要来自于两个方面，一方面是直接打击幕墙结构，另一方面是由于雷电磁感应引发的幕墙内部设备受损。

因此，针对这两个方面，我们需要分别制定相应的防雷措施。

二、幕墙结构的防雷设计1. 导电带的设置由于幕墙结构往往是由金属材料构成，因此在设计幕墙结构时，可以考虑在幕墙表面设置导电带。

导电带一般采用铝合金材质，其作用是将雷击电流引导至地面，以减小雷击对幕墙结构的危害。

2. 接地设计在幕墙结构的设计中，需要设置良好的接地系统，以确保雷击电流能够迅速引导至地下，避免对幕墙结构造成损害。

接地系统一般包括接地极、接地网等部分，其设计需要符合相关的国家标准和建筑规范。

3. 避雷针的设置对于幕墙建筑，可以考虑在建筑顶部或者其附近设置避雷针，以减小雷击的可能性。

避雷针一般采用尖椭球形或者尖柱形设计，其作用是通过放电原理，将雷电荷引导至地面，从而保护幕墙结构的安全。

4. 结构耐雷设计在幕墙结构的设计中，需要考虑其耐雷能力，采用一些防护措施，如增加结构的耐冲击性能、加强连接件的抗雷击能力等，以提高幕墙结构的抵御雷击能力。

三、幕墙内部设备的防雷1. 内部设备的接地设计在幕墙内部设备的设计中，需要考虑其接地问题，确保内部设备能够快速地将雷击电流引导至地下，避免设备的损坏。

2. 内部设备的电气绝缘针对幕墙内部设备，可以采取一些电气绝缘措施，确保设备在雷击时不受损坏。

这包括对设备进行绝缘处理，采用防雷保护装置等。

3. 设备的防护罩设计在幕墙内部设备的设计中，可以考虑设置防护罩，以在雷击时保护设备不受损坏。

防护罩一般采用金属材料或者导电材料制成，其作用是将雷击电流引导至地下，避免对设备造成损害。

四、其他防雷措施除了针对幕墙结构和内部设备的防雷措施外，还可以考虑一些其他的防雷措施，如设置雷电感应器、防雷接地装置等，以全面提高幕墙工程的防雷能力。

总之，幕墙工程的防雷设计需要综合考虑幕墙结构和内部设备的防雷问题，采取一系列完善的防雷措施，以确保幕墙工程在雷击环境中能够安全运行。

建筑幕墙工程施工技术
建筑幕墙的防雷构造要求
(1)慕墙的防雷设计应符合国家现行标准的有关规定。

(2)幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位清除非导电保护层。

(3)幕墙的铝合金立柱，在不大于10m范围内宜有一根立柱采用柔性导线，把每个上柱与下柱的连接处连通。

导线截面积铜质不宜小于25mm，铝质不宜小于30mm。

(4)主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。

镀锌圆钢直径不宜小于12mm，镀锌扁钢截面不宜小于5mmx40mm。

避雷接地一般每三层与均压环连接。

(5)兼有防雷功能的幕墙压顶板宜采用厚度不小于3mm的铝合金板制造,与主体结构屋顶的防雷系统应有效连通。

(6)在有镀膜层的构件上进行防雷连接，应除去其镀膜层。

(7)使用不同材料的防雷连接应避免产生双金属腐蚀。

(8)防雷连接的钢构件在完成后都应进行防锈油漆处理。

(9)幕墙工程防雷施工应符合国家标准《建筑物防雷工程施工与质量验收规范》GB50601的要求。

幕墙防雷规范幕墙防雷规范一、幕墙防雷规范的目的幕墙是建筑外墙的一种建筑装饰形式，其独特的设计和结构需要特殊的防雷措施，以确保幕墙的安全和外观的美观。

本规范的目的是制定一系列防雷措施和规程，以保护幕墙免受雷击损害。

二、幕墙防雷的基本要求1. 幕墙材料的选择应符合国家相关标准，具有良好的导电性能和耐腐蚀性能，以防止雷电直接对幕墙造成损害。

2. 幕墙的导电框架和主体结构应可靠接地，以确保雷电击中幕墙时能够安全传导到地面。

3. 幕墙的接地系统应符合国家相关标准，接地电阻应小于5Ω。

4. 幕墙的避雷装置应设置在幕墙的高处，并与接地系统有效连接，以引导雷电电流到地面，减轻雷击损害。

5. 在幕墙的电缆、信号线等通入系统中应设置适当的防雷设备，以防止雷电通过线路进入幕墙系统，造成设备损坏。

三、幕墙防雷装置的设计1. 幕墙的避雷装置应选用符合国家相关标准的产品，并由专业的工程师设计安装。

2. 幕墙的避雷装置应与建筑整体设计相符，不得妨碍建筑整体美观性。

3. 幕墙的避雷装置应具有可靠的导电性能和防腐防腐性能，并能够有效抵抗风雨侵蚀和氧化腐蚀。

4. 幕墙的避雷装置应与幕墙的导电框架和主体结构有效连接，以确保雷电击中幕墙时能顺利传导到地面。

四、幕墙防雷的施工要求1. 施工过程中应按照设计要求安装避雷装置，并确保安装质量符合相关标准。

2. 施工现场应严格遵守安全操作规程，合理安排施工策略，确保施工期间的安全和质量。

3. 施工人员应具备相关的防雷知识和操作技能，严格遵守施工规范，确保施工过程中的安全和质量。

五、幕墙防雷的检测和维护1. 幕墙的防雷装置应定期进行检测和维护，确保其正常运行。

2. 幕墙的接地系统应定期进行测量，接地电阻不得超过规定范围。

3. 幕墙的避雷装置应定期进行绝缘电阻测试，确保其绝缘性能符合要求。

4. 幕墙出现损坏或变形等现象时，应及时进行修复和加固，以保证其防雷功能的正常运行。

六、幕墙防雷规范的执行1. 所有涉及到幕墙设计、施工和维护的单位和个人，都应严格遵守本规范的要求，确保幕墙的防雷工作安全可靠。
