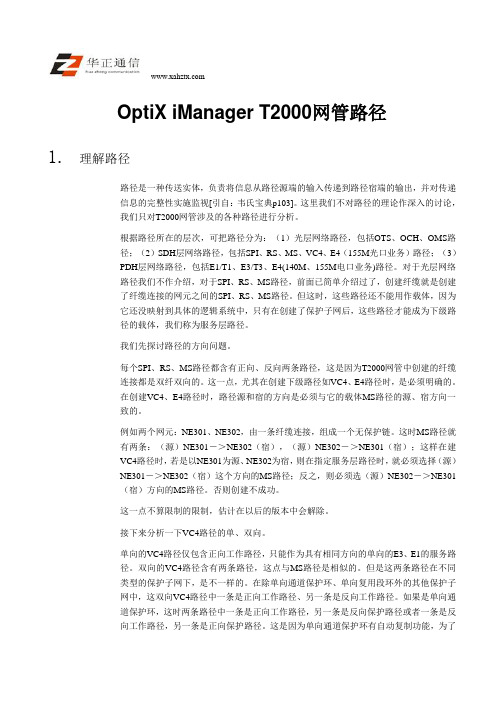

OptiX iManager T2000网管路径1.理解路径路径是一种传送实体，负责将信息从路径源端的输入传递到路径宿端的输出，并对传递信息的完整性实施监视[引自：韦氏宝典p103]。
这里我们不对路径的理论作深入的讨论，我们只对T2000网管涉及的各种路径进行分析。
根据路径所在的层次，可把路径分为：（1）光层网络路径，包括OTS、OCH、OMS路径；（2）SDH层网络路径，包括SPI、RS、MS、VC4、E4（155M光口业务）路径；（3）PDH层网络路径，包括E1/T1、E3/T3、E4(140M、155M电口业务)路径。
对于光层网络路径我们不作介绍，对于SPI、RS、MS路径，前面已简单介绍过了，创建纤缆就是创建了纤缆连接的网元之间的SPI、RS、MS路径。
但这时，这些路径还不能用作载体，因为它还没映射到具体的逻辑系统中，只有在创建了保护子网后，这些路径才能成为下级路径的载体，我们称为服务层路径。
我们先探讨路径的方向问题。
每个SPI、RS、MS路径都含有正向、反向两条路径，这是因为T2000网管中创建的纤缆连接都是双纤双向的。
这一点，尤其在创建下级路径如VC4、E4路径时，是必须明确的。
在创建VC4、E4路径时，路径源和宿的方向是必须与它的载体MS路径的源、宿方向一致的。
例如两个网元：NE301、NE302，由一条纤缆连接，组成一个无保护链。
这时MS路径就有两条：（源）NE301－＞NE302（宿），（源）NE302－＞NE301（宿）；这样在建VC4路径时，若是以NE301为源、NE302为宿，则在指定服务层路径时，就必须选择（源）NE301－＞NE302（宿）这个方向的MS路径；反之，则必须选（源）NE302－＞NE301（宿）方向的MS路径。
否则创建不成功。
这一点不算限制的限制，估计在以后的版本中会解除。
接下来分析一下VC4路径的单、双向。
单向的VC4路径仅包含正向工作路径，只能作为具有相同方向的单向的E3、E1的服务路径。
目录第4章配置保护.....................................................................................................................4-14.1 配置单板1+1保护..............................................................................................................4-14.1.1 创建单板1+1保护...................................................................................................4-14.1.2 执行单板1+1保护倒换............................................................................................4-24.2 配置TPS保护....................................................................................................................4-34.2.1 创建TPS保护.........................................................................................................4-34.2.2 执行TPS保护倒换..................................................................................................4-44.3 配置MSP保护环...............................................................................................................4-54.3.1 创建二纤双向复用段共享保护环..............................................................................4-54.3.2 创建二纤单向复用段专用保护环..............................................................................4-84.3.3 创建四纤双向复用段共享保护环............................................................................4-114.3.4 执行MSP保护环倒换............................................................................................4-134.4 配置线性MSP保护..........................................................................................................4-144.4.1 创建1+1线性复用段保护......................................................................................4-144.4.2 创建M:N线性复用段保护......................................................................................4-164.4.3 执行线性MSP保护倒换........................................................................................4-194.5 配置SNCP保护...............................................................................................................4-194.5.1 创建SNCP保护节点.............................................................................................4-204.5.2 执行SNCP业务保护倒换......................................................................................4-214.6 配置PP保护....................................................................................................................4-224.6.1 创建二纤单向通道保护..........................................................................................4-224.6.2 创建二纤双向通道保护环.......................................................................................4-244.7 配置DNI保护...................................................................................................................4-264.8 配置无保护环...................................................................................................................4-284.9 配置无保护链...................................................................................................................4-304.10 删除保护子网.................................................................................................................4-314.11 配置RPR环网保护........................................................................................................4-334.11.1 创建环回保护.......................................................................................................4-334.11.2 创建转向保护.......................................................................................................4-344.11.3 创建环回+转向保护.............................................................................................4-364.11.4 执行RPR保护倒换.............................................................................................4-36插图目录图4-1 DNI子网.............................................................................................................4-26图4-2 环回保护发生前的状态.......................................................................................4-33图4-3 断纤后发生环回保护...........................................................................................4-34图4-4 转向保护发生前的状态.......................................................................................4-35图4-5 断纤后发生转向保护...........................................................................................4-35第4章配置保护介绍如何配置设备级保护、网络级的保护子网和配置RPR环网保护。
OptiX iManager T2000接口连接管理连接管理通过iManager T2000子网模型CORBA接口，NMS可以创建、创建并激活、激活、删除、去激活并删除、去激活子网连接请求，这些操作将导致子网连接的状态迁移。
1.创建子网连接允许NMS在EMS中创建一个规划的子网连接。
如果请求成功，则EMS会创建一个子网连接对象，但是不会在网元设备上创建和这个子网连接相关的任何交叉连接。
如果创建成功，但未激活，SNC状态为pending。
NMS通过CORBA接口请求EMS创建一个子网连接时，需要提供下列信息：a) 用户标签b) 用户标签是否唯一c) 所有者d) 方向e) 静态保护级别f) “保护努力指示”g) 是否重算路由指示h) 网络层计算路由指示i) SNC类型j) 层速率k) 路由约束l) 路由约束是否完整指示m) A端CTP(s)n) Z端CTP(s)o) 附加信息p) 最大可容忍业务中断级别q) EMS自由度指示2.激活子网连接NMS可以请求EMS激活一个指定的SNC。
如果激活成功，就表明EMS已经下发命令，使所有组成子网连接的交叉连接已经在网元设备上就位，此时SNC状态迁移至active。
3.创建并激活子网连接NMS给出SNC数据，请求EMS依据此数据创建并激活一个SNC。
如果请求成功，就表明EMS创建了一个表示SNC的对象，并已经下发命令，使所有组成子网连接的交叉连接已经在网元上就位。
成功创建并激活的SNC状态迁移至active。
4.去激活子网连接NMS给出子网连接的名字，请求EMS去激活该SNC。
如果请求成功，就表明EMS已经下发命令，在网元上删除所有构成此SNC的交叉连接，但是EMS却保留表示该SNC的对象。
成功去激活的SNC状态迁移至pending。
5.删除子网连接NMS给出子网连接的名字，删除子网连接。
如果请求成功，EMS应删除表示子网连接的对象。
如果任何一个构成子网连接的交叉连接还在网元中存在，EMS将拒绝该请求，也就是说，在EMS允许删除子网连接之前，必须完全成功地去激活该子网连接。

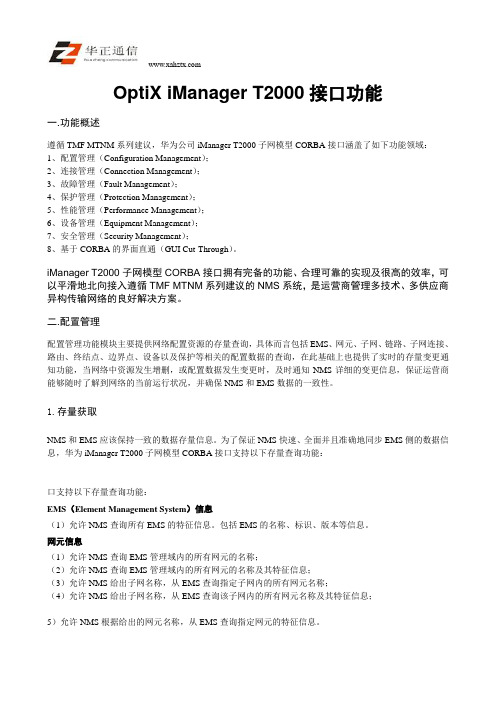

OptiX iManager T2000接口功能一.功能概述遵循TMF MTNM系列建议，华为公司iManager T2000子网模型CORBA接口涵盖了如下功能领域：1、配置管理（Configuration Management）；2、连接管理（Connection Management）；3、故障管理（Fault Management）；4、保护管理（Protection Management）；5、性能管理（Performance Management）；6、设备管理（Equipment Management）；7、安全管理（Security Management）；8、基于CORBA的界面直通（GUI Cut-Through）。
iManager T2000子网模型CORBA接口拥有完备的功能、合理可靠的实现及很高的效率，可以平滑地北向接入遵循TMF MTNM系列建议的NMS系统，是运营商管理多技术、多供应商异构传输网络的良好解决方案。
二.配置管理配置管理功能模块主要提供网络配置资源的存量查询，具体而言包括EMS、网元、子网、链路、子网连接、路由、终结点、边界点、设备以及保护等相关的配置数据的查询，在此基础上也提供了实时的存量变更通知功能，当网络中资源发生增删，或配置数据发生变更时，及时通知NMS详细的变更信息，保证运营商能够随时了解到网络的当前运行状况，并确保NMS和EMS数据的一致性。
1.存量获取NMS和EMS应该保持一致的数据存量信息。
为了保证NMS快速、全面并且准确地同步EMS侧的数据信息，华为iManager T2000子网模型CORBA接口支持以下存量查询功能：口支持以下存量查询功能：EMS（Element Management System）信息（1）允许NMS查询所有EMS的特征信息。
包括EMS的名称、标识、版本等信息。
网元信息（1）允许NMS查询EMS管理域内的所有网元的名称；（2）允许NMS查询EMS管理域内的所有网元的名称及其特征信息；（3）允许NMS给出子网名称，从EMS查询指定子网内的所有网元名称；（4）允许NMS给出子网名称，从EMS查询该子网内的所有网元名称及其特征信息；5）允许NMS根据给出的网元名称，从EMS查询指定网元的特征信息。
OptiX iManager T2000 网管数据备份与恢复1背景知识介绍1.1T2000 网管数据T2000网管侧数据可分为网络层和网元层。
T2000 网管是子网级的网管，具有部分网络功能，也就必然具有网络部分的相关配置数据，这些配置数据构成了网管侧网络层的数据，主要包含纤缆连接、保护子网、路径等相关信息。
网元配置数据上载或者网元配置脚本文件导入都是将网元侧数据上载或将脚本文件导入到网管侧的网元层，然后创建纤缆，再搜索保护子网、路径。
网元配置数据下载就是将网管网元层的数据下发到网元侧。
1.2网元的数据库在网元的主控板中，为了保存配置数据，提供了三种数据库，分别是MDB、DRDB和FDB0/1。
为了确保网元的配置数据能得到及时的备份，因此在网元配置数据更改后需要及时备份网元数据库。
1.2.1MDB：动态数据库，内存运行数据库（掉电不保存），主机软件运行时配置、告警、性能、通讯等应用模块使用的数据库。
1.2.2DRDB：静态数据库，对于有NVRAM的SCC板，该库为掉电保护库；对于没有NVRAM的SCC板，则该库会掉电不保存，如果数据库发生变化，每30 分钟将数据库从DRDB备份到FDB0 和FDB1。
如果新配置数据未能及时保存到FDB0/FDB1数据库中，则在设备掉电后出现SCC板新配置数据丢失，影响业务。
1.2.3FDB0 、FDB0：用于备份的数据库，FLASH数据库存储区1 和2。
正常工作时，网元直接读写MDB，DRDB与MDB保持动态同步。
2数据备份/ 恢复操作T2000网管中常用的数据备份/ 恢复操作有：（1）校验网元侧配置数据和T2000 侧配置数据是否一致；（2）上载、下载网元的配置数据；（3）备份网元数据库：把数据备份到网元FDB1、FDB0数据库中；（4）脚本文件导入导出：把T2000 侧配置数据导出为脚本文件保存，同时也可从脚本文件把配置数据导入到T2000；（5）备份T2000数据库：设置定时备份的模式、时间；启动立即备份；（6）恢复T2000 数据库：系统运行异常时可以通过备份的数据进行恢复。
OptiX iManager T2000接口技术概述1.iManager T2000子网模型CORBA接口的背景随着电信业的飞速发展，通信技术日新月异，面对日益膨胀、日趋复杂的传输网络，运营商们迫切需要一种高性能、低价位的全面网络管理解决方案。
今天的传输网络由多种技术构成，如SDH/SONET、DWDM、ATM、Ethernet等等，而且往往由多个供应商提供的设备组成。
如何管理庞大且复杂的异构网络，是运营商面临的一个迫切问题。
TMF MTNM（Multi-Technology Network Management，多技术网络管理）团队为此提出了专门的解决方案，定义出了基于CORBA的NMS（网络管理系统）与EMS（网元管理系统）之间的标准接口，正日益得到众多电信设备厂商的认同。
iManager T2000产品是一个功能强大的SEMS（子网级网元管理系统）解决方案。
2.iManager T2000子网模型CORBA接口遵从的标准TMF MTNM为NML/EML接口提供了以下建议：TMF 513：MTNM Business AgreementTMF 608：MTNM Information AgreementTMF 814：MTNM Solution Set其中TMF 814定义出了完整的NML/EML CORBA IDL接口。
华为iManager T2000遵循有关标准建议，完全实现了这套接口。
无论是华为公司的NMS，还是运营商或其它厂商的NMS，都可以凭借这套接口南向管理iManager T2000子网级网元管理系统。
T2000子网模型CORBA接口所遵从的TMF建议的具体版本如下：TMF 513 v2.0TMF 608 v2.0TMF 814 v2.0 （IDL V2.0）3.iManager T2000子网模型CORBA接口的实现技术要点华为公司iManager T2000子网模型CORBA接口在实现技术上具有以下特性：1、完全遵从OMG CORBA 2.3规格，支持IIOP1.1以及IIOP1.2协议；2、使用了标准的CORBA Naming Service1.1、Notification Service1.0；3、目前提供的版本是采用TAO1.3（THE ACE ORB）实现，具有很高的效率。
HUAWEI TECHNOLOGIES CO., LTD.All rights reservedInternal X学习完此课程，您将会：[描述T2100/T2000的体系结构[了解T2100/T2000License的基本特点iManager T2000iManager T2100iManager T2100iManager T2000iManager T2000iManager T2000iManager T2000SDH\METRO\WDM\OSNSDH\METRO\WDM\OSN 分层管理网络子网级网管中心子网级网管中心T2100网管的特点l网络级网管系统，支持强大的端到端电路管理；l多种开放接口：CORBA、MML；l平台无关性，支持Windows和Unix平台；l Client\Server结构；l Java界面，iLOG风格，操作统一。
l同时，V2新增一些特点如下：[体系结构进行了大规模的重构；[数据自动同步方案解决了短时间内通讯中断造成的数据不一致问题；[SDH 路径管理的优化，取消了若干SDH 路径创建的限制；[ETH 路径管理的增加增加了QinQ特性的支持以及以太网单站业务管理。
T2000网管的特点l统一管理多种设备和业务；l子网级网管系统，支持强大的端到端电路管理；l多种开放接口：CORBA、MML、TL1；l平台无关性，支持Windows和Unix平台；l Client\Server结构；l Java界面，iLOG风格，操作统一。
T2100接口......MML QxCORBA高级别管理系统GNENE NENEl CORBA 接口是业界通用的标准接口之一。
通过CORBA 接口，不同厂家的网元级网管和网络级网管之间可以任意互连、执行管理功能。
l MML 接口是网元级网管和网络级网管的接口之一，提供信息上报、查询和管理各种操作的功能。
T2000和T2100通信采用MML 接口。
