2011年北京市中考物理试题答案

昌平区2010—2011学年第二学期初三年级第一次统一练习物 理 试 卷 2011.4一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．下列物理量中，以科学家的名字焦耳作为单位的物理量是A ．电压B ．电流C ．电功D ．电阻2．图1所示的四种现象中，属于光的折射现象的是3．图2所示的下列用品中，通常情况下属于导体的是4．图3所示的四个实例中，目的是为了减小摩擦的是5． 下列自然现象中，属于凝华现象的是考 生 须 知1．本试卷共8页，共五道大题，37道小题，满分100分。

考试时间120分钟。

2．在试卷和答题卡上准确填写学校名称、考试编号和姓名。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4．在答题卡上，选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。

5．考试结束，将本试卷和答题卡一并交回。

图2 D A BC 金属餐具塑料笔袋 陶瓷水壶 橡胶轮胎 DAB C 物在镜中成像 日环食 山在水中形成“倒影”钢勺好像在水面处折断了 图1BCD图3A爬杆时用力握紧竹杆守门员的手套上有凸凹不饮料瓶盖上刻有条纹行李箱下安装轮子A ．霜的形成B ． 露的形成C ．冰的形成D ．冰的熔化 6．下列各用电器均标有“220V 60W ”字样，它们正常工作相同的时间，发热最多的用电器是A ．电视机B ．电风扇C ．电热毯D ．电冰箱 7．图4所示的用具中，属于省力杠杆的是8．图5所示的家用电器中，正常工作时的电功率最接近25W 的是9． 下列关于内能的说法，正确的是A ．0o C 的冰块内能为零B ．温度低的物体一定比温度高的物体内能小C ．运动的物体一定比静止的物体内能大D ． 0o C 的冰化成0o C 的水，内能增加10. 图6所示的电路中，电源两端的电压保持不变。

闭合开关S 后，滑动变阻器的滑片P 向右移动，下列说法中正确的是 A ．电压表V 1的示数变大B ．电压表V 1的示数保持不变C ．电压表V 2的示数保持不变D ．电压表V 1与电压表V 2的示数之和保持不变11. 小明设计了一种照明电路图，其设计要求是： S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。

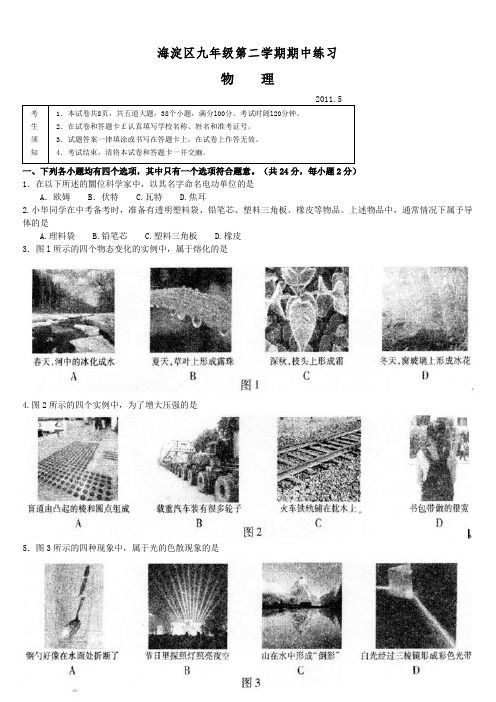

海淀区九年级第二学期期中练习物 理2011.5考 生 须 知 1．本试卷共8页，共五道大题，38个小题，满分l00分。

考试时阔l20分钟。

2．在试卷和答题卡￡认真填写学校名称、姓名和准考证号。

3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。

4．考试结束，清将本试卷和答题卡一并交豳。

一、下列各小题均有四个选项，其中只有一个选项符合题意。

（共24分，每小题2分） 1．在以下所述的圜位科学家中，以其名字命名电功单位的是A ．欧姆B ．伏特 C.瓦特 D.焦耳2.小华同学在中考备考时，准备有透明塑料袋、铅笔芯、塑料三角板、橡皮等物品。

上述物品中，通常情况下属予导体的是A.理料袋B.铅笔芯C.塑料三角板D.橡皮 3．图l 所示的四个物态变化的实例中，属于熔化的是4.图2所示的四个实例中，为了增大压强的是5．图3所示的四种现象中，属于光的色散现象的是6.以下家用电器中，利用电流热效应工作的是A．电风扇 B．电冰箱 C．电烤箱 D．笔记本电脑7．图4所示的四种用具中，在正常使用中属于费力杠杆的是8．下列的估测，最接近实际情况的是A．一块橡皮的质量约为500g B．一个篮球的质量约为5 kgC．物理课本的长度约为26min D．教室地面到天花板的高度约为3m9．以下所述情景，利用做功的方式来改变物体内能的是A.夏天太阳暴晒路回，路面温度升高B.反复弯折铁丝，铁丝发热C.用火炉烧水，水的温度升高 D．用一杯热水捂手，手逐渐变暖和10.下列关于物体是否做功的说法中正确的是A.小丽背着书包站在路边等车，小丽对书包做了功B.超重视吊着钢筋水平匀速移动一段距离，起重机对钢筋做了功C.被脚踢出的足球在草地上滚动的过程中，脚对足球做了功D.小刚从地上捡起篮球的过程中，小刚对篮球做了功11．如图5所示，电源电压不变，R1、R2、R3为定照电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。

将开关S1断开，则关于S1断开前、后的说法中正确的是A.电压表V1示数增大B.电流表A示数增大C.电压表V1示数与电流表A示数的比值不变D.电压表V2示数与电流表A示数的比值不变12.如图6所示，某工地用固定在水平工作台上的卷扬机(其内部有电动机提供动力)提升水中的物体．其输出功率始终为l500W。

2011年高级中等学校招生怀柔区第一次模拟考试一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．下列物理量中，以科学家的名字“安培”作为单位的物理量是A ．电压B ．电流C ．电阻D ．电功率 2．图1所示四种现象中，属于光的反射现象的是3．下列用品中，通常情况下属于导体的是A ．绘画橡皮B ．物理课本C ．不锈钢直尺D ．塑料刻度尺 4．图2所示的四个实例中，目的是为了减小摩擦的是5．图3所示的各种自然现象中，属于熔化的是6．图4所示的家用电器中，不属于．．．电热器的是7．图5所示的工具中，正常使用时属于费力杠杆的是图4B ．台式小电扇A ．电熨斗 C ．电热杯D ．电暖气深秋的早晨大雾弥漫 初冬的早晨霜打枝头春天里冰雪消融 夏天的早晨花草上有露水 A 图3B C D水中树的“倒影”地上树的影子图1铅笔好像在水面处折断了D手在墙上形成手影C图2瓶盖起子镊子 D钳子核桃夹子8．放在室内的一杯酒精，加快杯中酒精蒸发的措施是A ．将杯子放在冰块里B ．增加酒精的质量C ．把装酒精的杯子装入塑料袋密封D ．用扇子在杯口扇动，加快装有酒精的杯子上方空气的流动 9．图6所示的情景中，关于力对物体做功的叙述，正确的是10．下列数据中最接近实际的是A ．初中物理课本的宽度约20mB ．一支未用过的2B 铅笔的长度约为15mmC ．一块橡皮的质量约为10kgD ．一名初中生体重约为600N11．如图7所示电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，电阻R 1、R 2、R 3消耗的电功率分别用P 1、P 2、 P 3表示，下列选项正确的是A ．U 1/I 不变，ΔU 1/ΔI 变小B ．U 2/I 变大，ΔU 2/ΔI 不变C ．U 3/I 不变，ΔU 3/ΔI 不变D ．滑动变阻器的滑片P 向下滑动时，P 1变大， P 2变小， P 3变大12．如图8甲是一个底面为正方形、底面边长l ＝20cm 的容器。

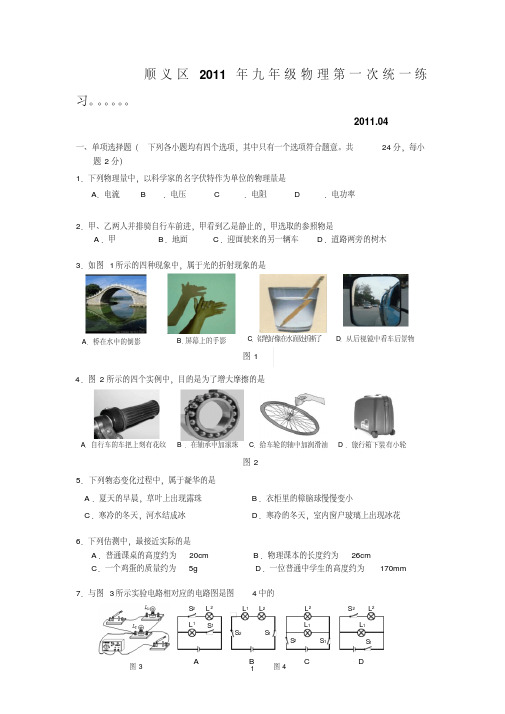

1 顺义区2011年九年级物理第一次统一练
习。

2011.04
一、单项选择题（
下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小
题2分）
1．下列物理量中，以科学家的名字伏特作为单位的物理量是
A ．电流
B ．电压
C ．电阻
D ．电功率2．甲、乙两人并排骑自行车前进，甲看到乙是静止的，甲选取的参照物是
A ．甲
B ．地面
C ．迎面驶来的另一辆车
D ．道路两旁的树木
3．如图1所示的四种现象中，属于光的折射现象的是
4．图2所示的四个实例中，目的是为了增大摩擦的是
5．下列物态变化过程中，属于凝华的是
A ．夏天的早晨，草叶上出现露珠
B ．衣柜里的樟脑球慢慢变小
C ．寒冷的冬天，河水结成冰
D ．寒冷的冬天，室内窗户玻璃上出现冰花6．下列估测中，最接近实际的是
A ．普通课桌的高度约为
20cm B ．物理课本的长度约为26cm C ．一个鸡蛋的质量约为5g D ．一位普通中学生的高度约为
170mm 7．与图3所示实验电路相对应的电路图是图4中的
图2
A ．自行车的车把上刻有花纹
B ．在轴承中加滚珠
C ．给车轮的轴中加润滑油
D ．旅行箱下装有小轮
图3图4A S 2S 1
L 1L 2S 2S 1L 1
L 2
S 2S 1
L 1L 2S 2S 1L 1L 2B C D A ．桥在水中的倒影B ．屏幕上的手影C ．铅笔好像在水面处折断了D ．从后视镜中看车后景物
图1。

2011年北京市中考物理试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．在国际单位制中，质量的单位是A．千克B．牛顿C．帕斯卡D．焦耳2．图所示的四种现象中，属于光的反射现象的是3．下列用品中，通常情况下属于绝缘体的是A．金属勺B．瓷碗C．铅笔芯D．铁钉4．如图所示的四个实例中，目的是为了减小摩擦的是5．下列物态变化中，属于熔化的是A．铁块化成铁水B．盘子里的水晾干了C．湖水表面结冰D．水沸腾时水面出现“白气”6．下列四个实例中，能够使蒸发减慢的是A．将湿衣服晾在通风向阳处B．将湿手伸到干手器下方吹C．将新鲜的黄瓜装入塑料袋D．将新收获的玉米摊开晾晒7．如图所示的四种情景中，所使用的杠杆属于费力杠杆的是8．下列家用电器中，利用电流热效应工作的是A．笔记本电脑B．电冰箱C．电风扇D．电暖器9．如图所示的四个实例中，为了增大压强的是10．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。

在如图所示的四个电路图中，符合上述要求的是11．如图所示电路，电源两端电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大12．甲、乙两个圆柱形容器盛有相同深度的液体，放置于水平桌面上，如图7所示。

甲、乙两容器的底面积分别为S1和S2，且2S1=3S2。

甲容器中液体的密度为ρ1，液体对容器底产生的压强为p1。

乙容器中液体的密度为ρ2，液体对容器底产生的压强为p2，且p2=2p1。

将A球浸在甲容器的液体中，B球浸在乙容器的液体中，两容器中均无液体溢出。

液体静止后，甲、乙两容器底受到液体的压力相等，A、B两球所受浮力分别为F1和F2。

北京西城区2011年初三一模试卷物 理 2011.5考 生 须 知1. 本试卷共8页，共五道大题，37道小题，满分100分.考试时间120分钟.2. 考生应在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号.3. 将选择题在机读卡上作答；其他试题在答题卡上作答.在试卷上作答无效.4. 选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字作答.5.考试结束，请将本试卷、机读卡、答题卡和草稿纸一并交回.一、单项选择题：下列各小题均有四个选项，其中只有一个选项符合题意（共24分，每小题2分） 1、下列物理量中，以科学家的名字焦耳作为单位的物理量是A. 电阻B. 电流C. 电压D. 电功 2、图1所示的四种现象中，属于光的折射现象的是3、下列各组物品中，通常情况下均属于导体的是A. 金属勺、人体B. 塑料尺、苹果醋C. 食用油、陶瓷碗D. 玻璃杯、空气 4、图2所示的四种物态变化的实例中，属于凝华的是5、图3所示的四个实例中，目的是为了增大摩擦的是6、如图4所示的四个用具中，属于费力杠杆的是天鹅在水中的倒影 世博中国馆的灯光 河底石块看起来变浅 日偏食现象 A.B. C. D. 图1 冰雪消融 草叶上形成“露珠 ” 山间形成浓雾 草叶上形成“白霜 ” A. B. C. D.图2 冰壶表面打磨的很光滑汽车轮胎上 刻有花纹 行驶的磁悬浮列车 车身不接触导轨 给自行车的 后轴上机油图3 A.核桃钳B.压水井手柄C.镊子D.裁纸刀图47、下列关于温度、内能和热量的说法中，正确的是A. 物体凝固，其内能一定减小B.物体熔化，一定放出热量C. 物体内能增加，一定吸收了热量D. 物体的温度不变，其内能一定不变8、图5是电冰箱的简化电路图.图中M 是电冰箱压缩机用的电动机，L 是电冰箱内的照明灯.则下列判断正确的是A. 开关S 1闭合，S 2断开时，照明灯L 与电动机M 串联B. 关上冰箱门时，S 1自动闭合，使得照明灯L 熄灭C. 开关S 1、S 2都闭合时，照明灯L 与电动机M 并联D. 冰箱内温度降低到设定温度时，S 2自动断开，电动机M 停止工作9、如图6所示的电路中，电源两端电压和灯丝的电阻均保持不变.闭合开关S ，滑动变阻器的滑片P 向右移动时，下列说法中正确的是A. 电流表示数变大，电压表示数变大，灯L 变亮B. 电流表示数变小，电压表示数变小，灯L 变暗C. 电压表示数与电流表示数的比值不变，灯L 变亮D. 电压表示数与电流表示数的比值变大，灯L 变暗10、将两个定值电阻并联在电压为U 的电源两端，R 1消耗的功率为P 1，R 2消耗的功率为2P 1.把这两个定值电阻串联在电压为23U 的电源两端时，下列说法中正确的是A. R 1两端的电压升高B. R 2消耗的功率为21P 1.C. 通过R 2的电流变大D. 两个电阻消耗的总功率为49P 1 11、如图7所示，A 是一个重为G 的活塞，B 是一个粗细均匀、竖直固定放置的圆筒.用竖直向下的力F 1推活塞A ，使其恰能以速度为1v 匀速向下运动（如图甲），活塞从金属筒上端移动到下端的过程中，所用的时间为1t ，F 1做的功为W 1 ，功率P 1；若对活塞A 施以竖直向上的力F 2，使其恰能以速度为2v 匀速向上运动（如图乙）活塞从金属筒下端移动到上端的过程中，所用的时间为2t ，F 2做的功为W 2 ，功率P 2.已知F 1=G ，P 1= P 2. 则下列判断正确的是A. 1221:v :v =B. 1321:t :t =C. 2121:F :F =D. 3121:W :W =12、如图8所示，有两只完全相同的溢水杯分别盛有密度不同的A 、B 两种液体，将两个体积均为V ，所受重力分别为G C 、G D 的小球C 、D 分别放入两容器中，当两球静止时，两杯中页面相平，且C 球有一半体积浸入液体中，D 球全部浸入液体中.此时两种液体对甲、乙两容器底部的压强分别为P A 、P B ；甲、乙两容器对桌面的压强分别为P 1、P 2.要使C 球刚好完全没入液体中，须对C 球施加竖直向下的压力F ，若用与F 同样大小的力竖直向上提D 球，可使它有V 1的体积露出液面.已知C 、D 两球的密度比为2：3.则下述判断正确的是A. P 1＞P 2；2G C =3G DB. 3P 1=4P 2；P A ＞P BC. 3G C =2G DD. 3P A =4P B ；3 V 1=V图5图 6图7图8二、多项选择题：下列各小题均有四个选项，其中符合题意的选项均多于一个.（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分） 13、关于图 9 所示的各种情景，下列说法中正确的是A. 甲图中：滑冰运动员单脚滑行时对冰面的压强小于她双脚站立时对冰面的压强B. 乙图中：医生将注射器的活塞向上提起，药瓶中的药液由于惯性上升到针管中C. 丙图中：在公路旁安装隔音墙，主要是从噪声传播过程中实现对噪声的控制D. 丁图中：蹦床运动员在比赛中从蹦床弹向空中，在下落到最低点时运动员的动能最小 14、关于电磁现象，下列说法中正确的是 A. 金属导体周围存在磁场B . 电动机能够把电能转化为机械能C . 可见光是电磁波，电磁波在真空中的传播速度为3×108m/sD. 导体在磁场中做切割磁感线运动时，导体中不一定产生感应电流15、质量相等的两金属块A 和B 长时间放在沸水中，将它们从沸水中取出后，立刻分别投人甲、乙两杯质量和温度都相同的冷水中。

04~11年北京中考最后一道力学计算（真题及答案）（04）50、如图24所示小型牵引车通过滑轮组匀速打捞起深井中的物体，已知物体重1.2×103N，密度为1.6×10kg/m3。

测得物体在出水前、后牵引车作用在绳子上拉力之比为1：2。

若不计摩擦、绳重及水的阻力，g取10N/kg,问（1）物体出水面前，滑轮组的机械效率是多少？（2）物体出水面后上升的速度是1m/s,牵引车拉力的功率多大？（04）50、答案：（05）54 ．图22 是一种居民楼电梯结构的截面示意图。

A为电梯，厢底有两个动滑轮B ．其功能相当于一个动滑轮，使用两个动滑轮的好处是能帮助电梯保持稳定。

C 为配重，起平衡作用。

在拉力F 作用下电梯厢能在电梯井中沿竖直通道上下运行。

现有10 个人同时乘坐电梯（每个人的质量均按60kg计算），电梯厢以0.5m/s的速度匀速上升时，拉力为F1 , F1的功率P1为10kw ，动滑轮B 的机械效率为η1；电梯厢运行了12m 后，从电梯中下去了5个人，此后电梯厢以0.5m/s的速度匀速上升时，拉力为F2，F2的功率为P2，动滑轮B 的机械效率为η2（不计绳重及滑轮摩擦，g 取10N/kg）求：( l ）η1：η2;( 2 ）拉力F2的功率P2 。

（05）54.答案：（06）36.过去农村用的舂米工具是一个杠杆，如图是它的结构示意图．O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷．若石球重50 N，要将石球抬起，脚至少用多大竖直向下的力?(摩擦和杠杆自重均忽略不计)（06）36．答案：阻力F2＝50 N，阻力臂L2=0．4 m，动力F1的力臂Ll=1 m, 根据杠杆平衡条件有F1＝20 N（07）40．如图19所示，质量为70kg的工人站在水平地面上，用带有货箱的滑轮组把货物运到高处。

第一次运送货物时，放入货箱的货物质量为160kg，工人用力F1匀速拉绳的功率为P1，货箱以0．1rn／s的速度匀速上升，地面对工人的支持力为N1。

海淀区九年级第二学期期中练习一、下列各小题均有四个选项，其中只有一个选项符合题意。

（共24分，每小题2分）1．在以下所述的圜位科学家中，以其名字命名电功单位的是A．欧姆 B．伏特 C.瓦特 D.焦耳2.小华同学在中考备考时，准备有透明塑料袋、铅笔芯、塑料三角板、橡皮等物品。

上述物品中，通常情况下属予导体的是A.理料袋B.铅笔芯C.塑料三角板D.橡皮3．图l所示的四个物态变化的实例中，属于熔化的是4.图2所示的四个实例中，为了增大压强的是5．图3所示的四种现象中，属于光的色散现象的是6.以下家用电器中，利用电流热效应工作的是A．电风扇 B．电冰箱 C．电烤箱 D．笔记本电脑7．图4所示的四种用具中，在正常使用中属于费力杠杆的是8．下列的估测，最接近实际情况的是A．一块橡皮的质量约为500g B．一个篮球的质量约为5 kgC．物理课本的长度约为26mm D．教室地面到天花板的高度约为3m9．以下所述情景，利用做功的方式来改变物体内能的是A.夏天太阳暴晒路回，路面温度升高B.反复弯折铁丝，铁丝发热C.用火炉烧水，水的温度升高 D．用一杯热水捂手，手逐渐变暖和10.下列关于物体是否做功的说法中正确的是A.小丽背着书包站在路边等车，小丽对书包做了功B.超重视吊着钢筋水平匀速移动一段距离，起重机对钢筋做了功C.被脚踢出的足球在草地上滚动的过程中，脚对足球做了功D.小刚从地上捡起篮球的过程中，小刚对篮球做了功11．如图5所示，电源电压不变，R1、R2、R3为定照电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。

将开关S2断开，则关于S2断开前、后的说法中正确的是A.电压表V1示数增大B.电流表A示数增大C.电压表V1示数与电流表A示数的比值不变D.电压表V2示数与电流表A示数的比值不变12.如图6所示，某工地用固定在水平工作台上的卷扬机(其内部有电动机提供动力)提升水中的物体．其输出功率始终为l500W。

试卷答案一。

单项选择题1.A解析：简单题，基本概念和单位的考察。

2.C解析：简单题，属于光学三个基本现象的考察：反射、折射与直线传播。

3.B解析：简单题，属于导体与绝缘体的判断。

4.B解析：简单题，考察增大减小压强。

5.A解析：简单题，考察6个物态变化。

6.C解析：简单题，考察影响液体蒸发快慢的因素。

7.D解析：简单题，考察省力杠杆与费力杠杆的判断。

8.D解析：简单题，考察电流的热效应。

9.C解析：简单题，考察增大减小压强。

10.D解析：简单题，属于基本电路的考察。

11.B解析：中档题，属于欧姆定律中的电路动态变化。

滑动变阻器电阻变大导致电路电流变小，定值电阻分压变小，总电压不变，滑动变阻器分压必定变大。

12.A解析：偏难题。

属于液体压强与浮力的综合问题。

密度大小关系不难判断，根据液体压强公式和题目条件即可。

关于浮力的比较，可以利用结论：液体中加入某种固体，无论该固体是漂浮、悬浮还是沉底，液体对容器底部压力的增加量都等于该物体受到的浮力。

加入固体前液体对容器底部的压力可比较大小，加入固体后液体对底部压力相等，不难得出答案。

13.AC解析：中档题。

改变内能的方式有两种：做功和热传递;A选项中用加热的方法(热传递)就可以改变内能;B选项中考察的是吸放热的问题，温度升高的多，并不一定吸收的热量就多;C选项中两种金属长时间相互渗入，是属于扩散现象;D选项中房间内尘土飞扬，并不是分子的无规则运动。

14.BCD解析：中档题。

A选项中，排球在上升的过程中，小阳对他已经没有力的作用了，故不可能做功;B选项中，排球下落的过程中，高度降低，排球的重力势能转化为动能，故变小;C 选项中，排球在上升的过程中，排球受到的力只有重力，故方向仍然是竖直向下;D选项中，排球在下落的过程中，速度越来越大，即重力做功的功率变大，做功越来越快。

15.BC解析：中档题。

A选项中，磁感线是为了形象地描述磁场而假设出来的，故我们不能说磁场是由磁感线组成的;B选项中，磁场自身的性质就磁场对放入其中的小磁针一定有力的作用;C选项中，导体中负电荷的定向移动能够形成电流，故能产生磁场，这是电流的磁效应;D选项中磁体周围的铁屑虽然大致显示磁场的方向，但是周围各点的具体方向却不能确定。

2011年北京市中考物理试题、答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共24分，每小题2分）1．在国际单位制中，质量的单位是A ．千克B ．牛顿C ．帕斯卡D ．焦耳2．图1所示的四种现象中，属于光的反射现象的是3．下列用品中，通常情况下属于绝缘体的是A ．金属勺B ．瓷碗C ．铅笔芯D ．铁钉4．图2所示的四个实例中，目的是为了减小摩擦的是5．下列物态变化中，属于熔化的是A ．铁块化成铁水B ．盘子里的水晾干了C ．湖水表面结冰D ．水沸腾时水面出现“白气”6．下列四个实例中，能够使蒸发减慢的是A ．将湿衣服晾在通风向阳处B ．将湿手伸到干手器下方吹C ．将新鲜的黄瓜装入塑料袋D ．将新收获的玉米摊开晾晒7．图3所示的四种情景中，所使用的杠杆属于费力杠杆的是CB 图1桥在水中形成“倒影” 放大镜把文字放大鸽子在沙滩上形成影子D 筷子好像在水面处“折断”A 轮滑鞋装有滚轮 图2A B C D 旅游鞋底有凹凸的花纹浴室脚垫做得凹凸不平 防滑地砖表面做得较粗糙图3 A 撬 棒 C 核桃夹B 羊角锤 D食品夹8．下列家用电器中，利用电流热效应工作的是A ．笔记本电脑B ．电冰箱C ．电风扇D ．电暖器9．图4所示的四个实例中，为了增大压强的是10．某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M 。

在图5所示的四个电路图中，符合上述要求的是11．如图6所示电路，电源两端电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大12．甲、乙两个圆柱形容器盛有相同深度的液体，放置于水平桌面上，如图7所示。
