第一章断裂力学概论-2009分解

第一章断裂力学概论-2009分解

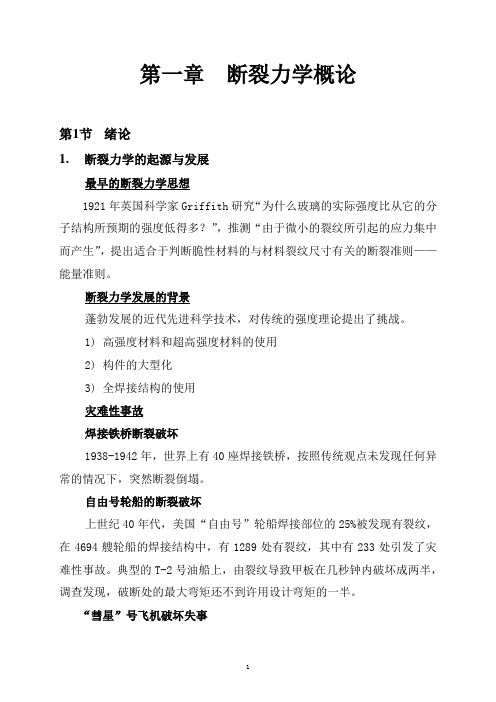

第一章断裂力学概论第1节绪论1.断裂力学的起源与发展最早的断裂力学思想1921年英国科学家Griffith研究“为什么玻璃的实际强度比从它的分子结构所预期的强度低得多？”，推测“由于微小的裂纹所引起的应力集中而产生”，提出适合于判断脆性材料的与材料裂纹尺寸有关的断裂准则——能量准则。

断裂力学发展的背景蓬勃发展的近代先进科学技术，对传统的强度理论提出了挑战。

1) 高强度材料和超高强度材料的使用2) 构件的大型化3) 全焊接结构的使用灾难性事故焊接铁桥断裂破坏1938-1942年，世界上有40座焊接铁桥，按照传统观点未发现任何异常的情况下，突然断裂倒塌。

自由号轮船的断裂破坏上世纪40年代，美国“自由号”轮船焊接部位的25%被发现有裂纹，在4694艘轮船的焊接结构中，有1289处有裂纹，其中有233处引发了灾难性事故。

典型的T-2号油船上，由裂纹导致甲板在几秒钟内破坏成两半，调查发现，破断处的最大弯矩还不到许用设计弯矩的一半。

“彗星”号飞机破坏失事1954年1月10日，一架“彗星”号飞机飞行在纽约30000英尺高空突然解体坠入地中海，飞机破坏的主要原因是疲劳引起的增压舱破坏，增压座舱观察窗一角应力太高而引起疲劳破坏。

破坏时的应力只相当70%的材料的强度极限。

事故的规律1)断裂时，工作应力都较低2)尽管是典型的塑性材料，却表现出脆性断裂现象（低应力脆断）3)对断口进行分析，发现“低应力脆断”是从构件内部存在的微小裂纹源扩展引起的。

——构件中不可避免的存在裂纹或类似裂纹的缺陷是引起“低应力脆断”的根源——以裂纹体为研究对象的一门学科——断裂力学应运而生。

断裂力学的形成1957年，美国科学家G.R.Irwin提出应力强度因子的概念, 线弹性断裂理论的重大突破，应力强度因子理论作为断裂力学的最初分支——线弹性断裂力学建立起来。

断裂力学的发展现代断裂理论大约是在1948—1957年间形成，它是在当时生产实践问题的强烈推动下，在经典Griffith理论的基础上发展起来的，上世纪60年代是其大发展时期。

断裂力学——1绪论

断裂力学——1绪论

Alan Arnold Griffith
格氏1893年出生于伦敦，1911年毕业于曼岛的一所中学， 获得奖学金进入利物浦大学读机械工程，1914年以一等 成绩获得学士学位，并获得最高奖章。1915年，格氏到 皇家航空研究中心工作，并与G.I. Taylor一起发表了用 肥皂膜研究应力分布的开创性论文，该文获得机械工程 协会的金奖。同年，格氏获得利物浦大学工程硕士学位。 1921年，格氏以他的断裂力学成名作获得利物浦大学工 程博士学位。其后，格氏历任空军实验室首席科学家， 航空研究中心工程部主管等职，在航空发动机设计方面 做出了同样卓越的贡献，与他在断裂方面的名望相比， 这些成就就少为人知了。格氏于1939年加盟劳斯莱思公 司，1941年当选皇家学会院士，1960年退休，1963年 辞世，享年70岁

问题陈述-State the Problem

计划求解（数学化、模型化)-Plan the Solution 求解-Carry Out the Solution
结果判断、评价-Review the Solution


Course Objectives
1.) Develop basic fundamental understanding of the effects of crack-like defects on the performance of aerospace, civil, and mechanical engineering structures. 2.) Learn to select appropriate materials for engineering structures to insure damage tolerance. 3.) Learn to employ modern numerical methods to determine critical crack sizes and fatigue crack propagation rates in engineering structures. 4.) Gain an appreciation of the status of academic research in field of fracture mechanics.

断裂力学概述

断裂力学概述

断裂力学是近几十年才发展起来的一支新兴学科 ,它从宏观的连续介质力学角度出发 ,研究含缺陷或裂纹的物体在外界条件(荷载、温度、介质腐蚀、中子辐射等)作用下宏观裂纹的扩展、失稳开裂、传播和止裂规律。

断裂力学应用力学成就研究含缺陷材料和结构的破坏问题 ,由于它与材料或结构的安全问题直接相关 ,因此它虽然起步晚 ,但实验与理论均发展迅速 ,并在工程上得到了广泛应用。

例如断裂力学技术已被应用于估算各种条件下的疲劳裂纹增长率、环境问题和应力腐蚀问题、动态断裂以及确定试验中高温和低温的影响 ,并且由于有了这些进展 ,在设计有断裂危险性的结构时 ,利用断裂力学对设计结果有较大把握。

断裂力学研究的方法是:从弹性力学方程或弹塑性力学方程出发 ,把裂纹作为一种边界条件 ,考察裂纹顶端的应力场、应变场和位移场 ,设法建立这些场与控制断裂的物理参量的关系和裂纹尖端附近的局部断裂条件。

用弹性力学的线性理论研究含裂纹体在荷载作用下的力学行为和失效准则的工程学科成为线弹性断裂力学。

在分析中，可认为材料是线弹性的，并且不考虑裂纹尖端极小范围内的屈服问题。

研究含裂纹体的力学行为可以从两种观点出发，即从能量平衡观点和从裂纹尖端应力场强度的观点进行研究。

按裂纹的受力特点和位移特点，可以把它们抽象化为张开型、滑移型和撕开型三种基本类型，任何形式的裂纹，都可以看成上述三种基本类型的组合。

从应力场强度的观点研究裂纹体的力学行为和失效准则。

Ⅰ型和Ⅱ型的脆断问题归结为平面问题下含裂纹的线弹性体的线弹性力学分析，先选取满足双调和方程和边界条件的应力函数，极坐标系原点选在裂纹尖端，把裂纹看作一部分边界，就可以用弹性力学的方法求得裂纹体的应力场和位移场。

求出的应力函数为Williams应力函数，得到极坐标下应力分量表达式，通过物理方程和几何方程得到几何分量表达式。

按远场的边界条件不同可分别求出Ⅰ型和Ⅱ型的裂纹尖端领域的应力场和位移场。

Ⅲ型问题为反平面应力问题，xy方向位移为零，只有z方向位移且是xy的函数，只有两个应变分量和两个应力分量，解一个平衡方程得Ⅲ型裂纹尖端领域的应力场合位移场。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一章断裂力学概论第1节绪论1.断裂力学的起源与发展最早的断裂力学思想1921年英国科学家Griffith研究“为什么玻璃的实际强度比从它的分子结构所预期的强度低得多？”，推测“由于微小的裂纹所引起的应力集中而产生”，提出适合于判断脆性材料的与材料裂纹尺寸有关的断裂准则——能量准则。

断裂力学发展的背景蓬勃发展的近代先进科学技术，对传统的强度理论提出了挑战。

1) 高强度材料和超高强度材料的使用2) 构件的大型化3) 全焊接结构的使用灾难性事故焊接铁桥断裂破坏1938-1942年，世界上有40座焊接铁桥，按照传统观点未发现任何异常的情况下，突然断裂倒塌。

自由号轮船的断裂破坏上世纪40年代，美国“自由号”轮船焊接部位的25%被发现有裂纹，在4694艘轮船的焊接结构中，有1289处有裂纹，其中有233处引发了灾难性事故。

典型的T-2号油船上，由裂纹导致甲板在几秒钟内破坏成两半，调查发现，破断处的最大弯矩还不到许用设计弯矩的一半。

“彗星”号飞机破坏失事1954年1月10日，一架“彗星”号飞机飞行在纽约30000英尺高空突然解体坠入地中海，飞机破坏的主要原因是疲劳引起的增压舱破坏，增压座舱观察窗一角应力太高而引起疲劳破坏。

破坏时的应力只相当70%的材料的强度极限。

事故的规律1)断裂时，工作应力都较低2)尽管是典型的塑性材料，却表现出脆性断裂现象（低应力脆断）3)对断口进行分析，发现“低应力脆断”是从构件内部存在的微小裂纹源扩展引起的。

——构件中不可避免的存在裂纹或类似裂纹的缺陷是引起“低应力脆断”的根源——以裂纹体为研究对象的一门学科——断裂力学应运而生。

断裂力学的形成1957年，美国科学家G.R.Irwin提出应力强度因子的概念, 线弹性断裂理论的重大突破，应力强度因子理论作为断裂力学的最初分支——线弹性断裂力学建立起来。

断裂力学的发展现代断裂理论大约是在1948—1957年间形成，它是在当时生产实践问题的强烈推动下，在经典Griffith理论的基础上发展起来的，上世纪60年代是其大发展时期。

我国断裂力学工作起步至少比国外晚了20年，直到上世纪70年代，断裂力学才广泛引入我国，一些单位和科技工作者逐步开展了断裂力学的研究和应用工作。

断裂力学是起源于20世纪初期，发展于20世纪后期，并且仍在不断发展和完善的一门科学。

因此，它是具有前沿性和挑战性的研究成果。

2.断裂力学的基本思想断裂物理现象。

材料破坏, 材料在力及环境单独或联合作用下, 本身连续性局部或整体产生的破坏。

一般情况下, 断裂是由裂纹扩展所引起。

裂纹构件中的缺陷，作为裂纹的缺陷在尖端有非常小的曲率半径。

断裂过程裂纹产生⇒发展及扩展⇒断裂人为的断裂: 可以为生产、生活服务；非人为的断裂: 与物体的破坏, 甚至是与灾难性事故分不开。

⇒对断裂过程有充分的认识, 只有这样, 才能预防断裂, 利用断裂。

认识断裂的过程, 是涉及到许多现代科学领域的一门综合性科学(金属学, 材料学, 化学, 数学, 力学, 工程应用以及实验技术, 计算技术等)断裂力学的内容1) 主要是用力学的观点和方法来看待和分析断裂现象, 解决裂纹体的断裂强度问题。

2) 一门工程强度学科, 定量地研究承载固体由于所含有的裂纹发生扩展而产生失效的条件(研究材料或结构中裂纹产生和扩展的条件及规律的科学)。

3. 断裂力学的基本假设和任务裂纹可能产生的原因<1> 冶金中产生<2> 制造中产生<3> 使用中产生断裂力学存在的条件任何一种结构及材料都不可避免有缺陷, 甚至在其生产过程中就已经是“伤痕累累”了, 每一种结构及材料都可能是断裂力学处理的对象。

断裂力学的基本假设构件或材料在冶炼、锻造、机加工、装配、运输等过程中难免形成宏观裂纹或类似裂纹状的缺陷。

使用中裂纹问题的分布图1-1-1 美国军用飞机在使用中出现裂纹问题的大小分布裂纹形成/扩展和破坏分类图1-1-2美国空军对飞机上所出现的裂纹/破坏统计调查结果开裂和破坏起源图1-1-3 美国军用飞机主要裂纹、破坏问题的研究问题的提出工程结构中有缺陷存在, 是否能够使用?传统强度设计方法: 一旦发现缺陷便立即作报废处理。

两个重要因素的出现否定了这种传统方法首先，先进的检测方法将从前被忽视的缺陷检测了出来；其次，新的设计方法(损伤容限设计): 裂纹状缺陷的存在并不一定意味着结构零件已经达到(甚至接近)它的使用寿命。

确定了断裂力学的任务断裂力学的任务1)什么是作为裂纹尺寸函数的剩余强度；2)在使用载荷下，能容限什么样的裂纹尺寸，即什么是最大容许的裂纹尺寸；3)对于某个裂纹而言，从一定的初始尺寸扩展到最大容许裂纹尺寸，需要扩展多少时间；4)假设结构中已具有一定尺寸的裂纹，什么是结构的使用寿命；5)在裂纹检查的有效时间，对于结构中的裂纹，应该间隔多长时间检查一次。

断裂力学的研究范围1) 研究含裂固体在各种外力、各种环境的作用下, 裂纹增长, 直到断裂破坏的整个过程。

从中找出机理和规律, 建立断裂准则。

2) 研究材料的抗断裂性能, 为工程构件设计选材和改善材料性能提供依据。

3) 研究和制定一整套基于固体含裂事实和裂纹扩展规律的设计思想。

定义: 断裂力学主要是应用连续介质力学理论, 研究具有各种裂纹状缺陷的构件和材料的强度及裂纹在固体介质中的传播规律。

4. 断裂力学的分类1) 由于是否借助显微装置作为研究工具, 划分为宏观断裂力学与微观断裂力学。

2) 由于加载程度不同或由于裂纹尖端附近塑性变形不同, 划分为线弹性断裂力学与弹塑性断裂力学。

图1-1-4 根据塑性区尺寸划分的破坏类型3) 由于加载方式不同, 划分为静态断裂力学、动态断裂力学与疲劳断裂力学。

4) 由于是否借助实验仪器和计算机, 划分为计算断裂力学与实验断裂力学。

5) 由于主要依赖的学科不同, 划分为物理断裂力学、化学断裂力学与概率断裂力学。

第2节 应力强度因子理论1. 概述传统强度理论[]⎪⎪⎪⎩⎪⎪⎪⎨⎧=≤，对循环材料，对塑性材料，对脆性材料rr s s b b n n n σσσσσ其中b σ，s σ，r σ分别代表断裂应力、屈服应力和疲劳破坏应力， rs b n n n ，，分别代表相应的安全系数。

裂纹体分析中有关参量裂尖应力强度因子K , 能量释放率G , J(J 积分), 裂纹尖端张开位移CTOD 。

1) “裂纹扩展力”(裂纹扩展能量释放率)判据根据能量平衡的观点⇒考察裂纹扩展过程中物体能量的变化⇒得到表征裂纹扩展的能量变化的参数—能量释放率G (Energy release rate, Griffith1920年提出, 1949年Orowan 提出修正)。

裂纹扩展所释放的能量(驱动力)足以提供裂纹扩展所需要的能量（阻力），裂纹就扩展。

2) “应力强度因子”判据根据应力场强度的观点⇒分析含裂纹物体的裂纹尖端的应力应变场⇒得到表征裂纹尖端应力应变场强度的特征参数—应力强度因子K (Stress intencity factor ，Irwin1957年提出)。

裂纹尖端应力强度因子水平超过某一临界值，裂纹发生失稳扩展。

3） J 积分表征参数Jds xu Twdy J ⎰Γ∂∂-=图1-2-1 J 积分定义Γ为包围裂纹尖端的积分曲线，积分方向以逆时针为正；T 为张力矢量；u 为位移矢量；w 为应变能密度。

对于非线弹性情况，J 是与“路径无关”的，对各个Γ的选择将具有同一个值，这一性质称为守恒性。

当围绕裂纹J 积分值达到某一临界值时，裂纹开始扩展。

4） 裂纹张开位移COD裂纹张开位移是指在一个客观的参照系下所度量的裂纹表面间的距离，即COD （Crack Opening Displacement ），它可以具体指裂纹尖端张开位移CTOD （Crack Tip Opening Displacement ），或裂纹尖端张开角CTOA （Crack Tip Opening Angle ）。

它们都是宏观的力学表征参量。

图1-2-2 裂纹尖端张开位移当裂纹尖端张开位移达到某一临界值时，裂纹开始扩展。

小范围屈服条件下K 、G 、J 、CTOD 之间的关系G K ECTOD J s ==⋅=21σ （平面应力） G K E CTOD k J S ==⋅⋅=221νσ－ （平面应变）k 在小范围屈服条件下一般取2，在大范围屈服条件下一般取1.1~2.3之间应力强度因子理论的地位Griffith-Orowan 用能量方法研究固体的断裂问题, 可以说是揭开了断裂力学的序幕, 但是, 线弹性断裂力学理论的重大突破, 应归功于Irwin 的贡献, Irwin 提出了一个崭新的、别开生面的物理量—应力强度因子。

⇓优点:物理意义明确, 计算简单, 使用方便2. 裂纹的三种基本类型Ⅰ型(张开型):受垂直于裂纹面的拉应力作用, 裂纹两表面上下张开。

Ⅱ型(滑开型):受平行于裂纹表面且垂直于裂纹前缘的剪应力作用, 裂纹两表面相对滑移。

Ⅲ型(撕开型):受平行于裂纹面和裂纹前缘的剪应力作用, 裂纹两表面相对撕开。

xy zpppppp图1-2-3 裂纹的三种开裂模型1) 同一裂纹, 由于不同的外力作用(加载方式不同), 会产生不同的开裂方式;2) 基本开裂(典型开裂)方式3种, 任何复杂的裂纹, 都可以看成是这三种基本形式的组合。

图1-2-4 I-II复合型裂纹3. 裂纹尖端应力场表达式以Ⅰ型裂纹为例:图1-2-5裂纹前缘坐标系示意图裂纹尖端应力场(无限大板, 中心穿透裂纹, 远处双向受拉伸情况下导出): ⎥⎦⎤⎢⎣⎡-=23sin 2sin 12cos 2θθθπσrK I x ⎥⎦⎤⎢⎣⎡+=23sin 2sin 12cos 2θθθπσrK I y （1） τπθθθxy I K r=22232sin cos cos ττxz yz ==0σνσσz x y =+() (平面应变) σz =0 (平面应力)图1-2-6 小范围屈服条件下的裂纹尖端弹性应力场裂纹尖端位移场(以平面应变为例): ⎥⎦⎤⎢⎣⎡+-⎪⎭⎫ ⎝⎛=2s i n 212c o s 2221θνθπr G K u I ⎥⎦⎤⎢⎣⎡--⎪⎭⎫ ⎝⎛=2c o s 222c o s 2221θνθπr GK v I （2）r ,θ是以裂纹尖端为原点的极坐标。

裂尖应力场与应变场的特征1). 常数因子, K K K I II III ,,, 在裂尖是个有限量, 应力、应变及位移分量均包括。

2). 1r项, r →0时, σij →∞, 称之为应力应变对r 有奇异性。

这个场为奇异场。

4. 应力强度因子K1）裂尖附近应力场形式()21⇓⇓⇓⋅⋅=θπσij ij f rK (1) (2) (3)无限大板, 2a 长中心穿透裂纹, 远处受均匀拉伸应力σ作用, 应力强度因子为: K a I =σπ2） 物理意义(1)项, K —常数因子, 应力强度因子, 含有:外力因素;裂纹因素;构件因素(2)项, 奇异性项, 按r 分布的函数因子 (3)项, 按θ分布的函数因子(2),(3)项只是场内任一点()θ,r 坐标位置的函数3） 分析a) 只有(1)项与外力、裂纹、构件等因素有关, (2),(3)项仅是应力分布形式, 而由各种开裂方式的裂尖弹性解的求解中发现, 同一种开裂方式的裂尖前缘弹性场具有同样的分布函数, 不同的因素均包含在第(1)项中;b) r →0时, σij →∞, 即在裂纹尖端, 应力分量都会趋于无限大, 这种特征称为应力奇异性, 显然, 用应力本身来表征应力场强是不适宜的, r ,θ给定时, 裂纹尖端的应力、应变、位移由K 唯一决定。
