双柱联合基础设计计算方法

基础工程计算书桩基础设计1．1设计资料 1．1．1上部结构资料某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。

底层层高3.4m （局部10m ，内有10t 桥式吊车），其余层高3.3m ，底层拄网平面布置及柱底菏载见图2.1。

1．1．2建筑物场地资料拟建建筑场地位于市区内，地势平坦，建筑平面位置见图2.2。

建筑场地位于非地震区，不考虑地震影响。

图2.2建筑物平面位置示意图单位：m场地地下水类型为潜水，地下水位离地表 2.1m，根据已有的分析资料，该场地底下水对混凝土无腐蚀性。

建筑地基的土层分布情况及其各土层的物理、力学指标见表2.1表2.1地基各土层物理、力学指标1．2选择桩型、桩端持力层、承台埋深1．2．1选择桩型因框架跨度大而且极不均匀，柱底荷载大，不宜采用浅基础。

根据施工场地、地基条件以及场地周围的环境条件，选择桩基础。

因钻孔灌注桩水泥排泄不便，为了减小对周围环境的污染，采用静压预制桩，这样可以较好的保证桩身质量，并在较短施工工期完成沉桩任务，同时，当地的施工技术力量、施工设备及材料供应也为采用静压桩提供了可能性。

1.2.2选择桩的几何尺寸及承台埋深依据地基土的分布，第④层土是较合适的桩端持力层。

桩端全断面进入持力层1.0m(＞d2),工程桩进土深度为23.1m。

承台底进入第②层土0.3m，所以承台的埋深为2.1m，桩基的有效长度即为21m。

桩截面尺寸选用450m m×450m m，由施工设备要求，桩分为两节，上段长11m，下段长11m（不包括桩尖长度在内），实际桩长比有效桩长大1m，这是考虑持力层可能有一定的起伏以及桩需嵌入承台一定长度而留有的余地。

桩基及土层分布示意图见图2.3. 1.3确定单桩极限承载力标准值本设计属二级建筑桩基，采用经验参数法和静力触探法估算单桩承载力标准值。

根据单桥探头静力触探资料s P 按图1.2确定桩侧极限阻力标准值。

双柱联合桩基承台的实用设计计算方法摘要:分别介绍了在工程中广为应用的双柱联合桩基承台设置暗梁和不设置暗梁的2 种设计方案及相应的计算方法; 对承台的受冲切承载力计算模型、不设置暗梁时的受弯承载力计算模型,以及设置暗梁时的暗梁计算模型进行了分析讨论;充实了构造措施,附以算例; 并结合算例对2 种设计方案的计算结果进行了对比分析, 得出了可供工程设计参考的结论。

关键词:桩基承台;双柱联合桩基承台;暗梁1 前言在多层钢筋混凝土框架结构房屋中,其柱网的布置常采用内廊式的三跨四行柱布置方式, 中跨即内廊的跨度一般在2. 1～3. 0 m 之间,由于内廊两柱柱距较小,其柱下基础常设计成双柱联合基础; 若基础类型为桩基,则为双柱联合桩基础。

在基础设计规范[1 ,2 ]中,对双柱下桩基承台的设计尚没有具体的规定;在建筑结构系列软件PKPM 的基础设计软件(JCCAD) 中,将双柱联合桩基承台视为具有两柱外包尺寸的单柱桩基承台,取两柱传给承台上的荷载矢量和,作为联合桩基承台的设计荷载,对承台双柱外接矩形边界处进行抗冲切承载力及承台板底筋计算,但对承台柱间配筋没有进行计算,需用户自己补充。

广厦基础CAD 设计软件中的“群柱桩基”菜单功能只能用于绘图,其计算工作需用户自己完成。

目前,关于双柱联合桩基承台设计计算方面的文献甚少,许多设计者仅依据双柱传给承台上的竖向荷载之和,直接套用单柱桩基承台的标准图集进行设计。

结合工程实例,对双柱联合桩基承台长边方向的柱间及支座(柱下) 截面最大弯矩进行了计算,笔者认为其算法有待商榷。

文献[ 4 ]结合工程实例,在双柱联合桩基承台的柱间设置暗梁,对暗梁进行了内力及配筋计算,但对承台底部暗梁两侧的配筋没有说明,大多数设计者在实际工程设计中,会根据自己的体会采用各不相同的近似处理方法,但缺少交流。

鉴于以上情况,笔者认为,根据现行基础设计规范的基本设计规定,探求一种比较完善的、统一的双柱联合桩基承台的设计计算方法很有必要。

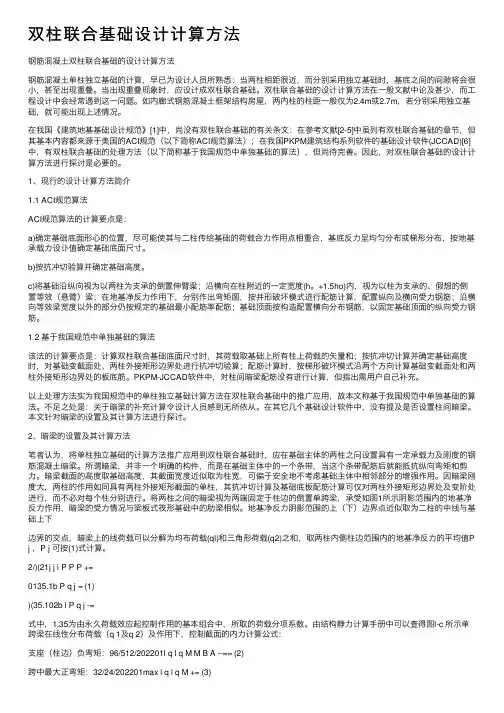

双柱联合基础设计计算⽅法钢筋混凝⼟双柱联合基础的设计计算⽅法钢筋混凝⼟单柱独⽴基础的计算，早已为设计⼈员所熟悉：当两柱相距很近，⽽分别采⽤独⽴基础时，基底之间的间隙将会很⼩，甚⾄出现重叠。

当出现重叠现象时，应设计成双柱联合基础。

双柱联合基础的设计计算⽅法在⼀般⽂献中论及甚少，⽽⼯程设计中会经常遇到这⼀问题。

如内廊式钢筋混凝⼟框架结构房屋，两内柱的柱距⼀般仅为2.4m或2.7m，若分别采⽤独⽴基础，就可能出现上述情况。

在我国《建筑地基基础设计规范》[1]中，尚没有双柱联合基础的有关条⽂：在参考⽂献[2-5]中虽列有双柱联合基础的章节，但其基本内容都来源于美国的ACI规范（以下简称ACI规范算法）；在我国PKPM建筑结构系列软件的基础设计软件(JCCAD)[6]中，有双柱联合基础的处理⽅法（以下简称基于我国规范中单独基础的算法），但尚待完善。

因此，对双柱联合基础的设计计算⽅法进⾏探讨是必要的。

1、现⾏的设计计算⽅法简介1.1 ACI规范算法ACI规范算法的计算要点是：a)确定基础底⾯形⼼的位置，尽可能使其与⼆柱传给基础的荷载合⼒作⽤点相重合，基底反⼒呈均匀分布或梯形分布，按地基承载⼒设讣值确定基础底⾯尺⼨。

b)按抗冲切验算并确定基础⾼度。

c)将基础沿纵向视为以两柱为⽀承的倒置伸臂粱；沿横向在柱附近的⼀定宽度(h。

+1.5ho)内，视为以柱为⽀承的、假想的倒置等效（悬臂）粱；在地基净反⼒作⽤下，分别作出弯矩图，按井形破坏模式进⾏配筋计算，配置纵向及横向受⼒钢筋；沿横向等效梁宽度以外的部分仍按规定的基础最⼩配筋率配筋；基础顶⾯按构造配置横向分布钢筋，以固定基础顶⾯的纵向受⼒钢筋。

1.2 基于我国规范中单独基础的算法该法的计算要点是：计算双柱联合基础底⾯尺⼨时，其荷载取基础上所有柱上荷载的⽮量和；按抗冲切计算并确定基础⾼度时，对基础变截⾯处、两柱外接矩形边界处进⾏抗冲切验算；配筋计算时，按梯形破坏模式沿两个⽅向计算基础变截⾯处和两柱外接矩形边界处的板底筋。

双柱基础钢筋计算一、背景与意义双柱基础一般指的是两个柱子之间的基础，它是承载柱子所带来的荷载并将荷载传递到地基的一种建筑结构。

双柱基础的设计和计算是建筑设计中的一个重要环节，合理的双柱基础设计和计算可以保证建筑结构的安全性和稳定性，降低建筑物的损坏风险，保障人民生命和财产安全。

双柱基础钢筋计算是在双柱基础设计的基础上，根据实际需要计算出基础的钢筋用量，以保证基础的承载能力和稳定性。

本文将从双柱基础结构的设计原理和计算步骤，详细介绍双柱基础钢筋计算的方法和步骤，以期为建筑设计和计算工作提供参考。

二、双柱基础的设计原理和计算步骤（一）双柱基础的设计原理双柱基础是建筑物的承重构件，主要用于承载柱子所带来的水平和竖向荷载，并将荷载传递到基础土壤之中。

其主要设计原理如下：1. 承载能力：双柱基础的主要作用是承载柱子所带来的荷载，因此其承载能力应当足够大，以能够承受柱子所带来的荷载并将其传递到地基。

2. 稳定性：双柱基础的设计应当保证基础的稳定性，避免因为荷载不均匀或者地基沉降等原因而导致基础变形或者破坏。

3. 经济性：在满足承载能力和稳定性的前提下，双柱基础的设计应当尽可能节约材料和人力成本，以确保基础的施工成本不过高。

（二）双柱基础的计算步骤双柱基础的计算一般包括以下几个步骤：1. 基础尺寸计算：根据建筑物的荷载和地基土壤的承载能力计算出基础的尺寸。

2. 钢筋配筋计算：根据基础的尺寸和设计荷载计算出基础的钢筋用量，以确保基础的承载能力和稳定性。

3. 基础荷载计算：根据建筑物的结构设计和荷载计算，计算出基础所需要承载的荷载。

4. 检核计算：根据基础的承载能力和荷载计算的结果进行检核，以确保双柱基础的稳定性和安全性。

以上是双柱基础设计和计算的一般步骤，下面将结合实际的工程案例，介绍双柱基础的钢筋计算方法和步骤。

三、双柱基础钢筋计算的方法和步骤（一）基础尺寸计算在进行双柱基础的钢筋计算之前，首先需要进行基础尺寸的计算。

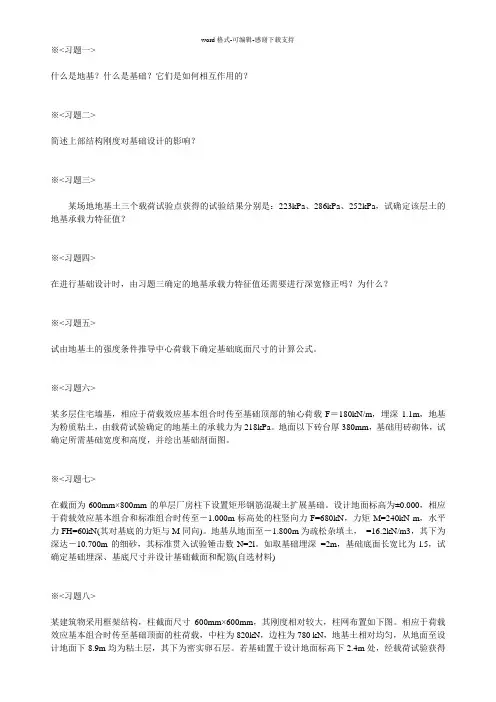

※<习题一>什么是地基？什么是基础？它们是如何相互作用的？※<习题二>简述上部结构刚度对基础设计的影响？※<习题三>某场地地基土三个载荷试验点获得的试验结果分别是：223kPa、286kPa、252kPa，试确定该层土的地基承载力特征值？※<习题四>在进行基础设计时，由习题三确定的地基承载力特征值还需要进行深宽修正吗？为什么？※<习题五>试由地基土的强度条件推导中心荷载下确定基础底面尺寸的计算公式。

※<习题六>某多层住宅墙基，相应于荷载效应基本组合时传至基础顶部的轴心荷载F＝180kN/m，埋深1.1m，地基为粉质粘土，由载荷试验确定的地基土的承载力为218kPa。

地面以下砖台厚380mm，基础用砖砌体，试确定所需基础宽度和高度，并绘出基础剖面图。

※<习题七>在截面为600mm×800mm的单层厂房柱下设置矩形钢筋混凝土扩展基础。

设计地面标高为±0.000，相应于荷载效应基本组合和标准组合时传至－1.000m标高处的柱竖向力F=680kN，力矩M=240kN·m，水平力FH=60kN(其对基底的力矩与M同向)。

地基从地面至－1.800m为疏松杂填土，=16.2kN/m3，其下为深达－10.700m的细砂，其标准贯入试验锤击数N=2l。

如取基础埋深=2m，基础底面长宽比为l.5，试确定基础埋深、基底尺寸并设计基础截面和配筋(自选材料)※<习题八>某建筑物采用框架结构，柱截面尺寸600mm×600mm，其刚度相对较大，柱网布置如下图。

相应于荷载效应基本组合时传至基础顶面的柱荷载，中柱为820kN，边柱为780 kN，地基土相对均匀，从地面至设计地面下8.9m均为粘土层，其下为密实卵石层。

若基础置于设计地面标高下2.4m处，经载荷试验获得该土层的承载力特征值为228kPa，该土层的物理指标：=18.5kN/m3，=0.82，液性指数=0.78。

钢筋计算规则钢筋翻样要做到：精通图纸，熟悉规范，才能做出正确的钢筋配料单。

下面介绍钢筋的基本计算方法。

独立基础的下料计算1、独立基础钢筋下料根数的计算独立基础的外侧第一根钢筋距离混凝土外边缘的尺寸为：底板钢筋间距的一半与75mm取小值，即：下料根数=［A或B-（S／2，75）×2］÷间距+1注：S为底板钢筋的间距，A为图纸的水平向，B为图纸的竖直向。

2、独立基础钢筋下料长度的计算当对称独立基础的底板长度小于2500mm时，底板配筋长度按底板长度直接扣除两侧保护层即可，即：下料长度=A或B-2C注：C为保护层厚度。

当对称独立基础的底板长度大于等于2500mm时，除外侧的第一根钢筋外，底板配筋长度可减短10%配置。

即：外侧的第一根钢筋：下料长度=A或B-2C中部钢筋：下料长度=A或B×（1-10%）-C当非对称独立基础底板长度大于等于2500mm时，但该基础某侧从柱中心至基础底板边缘的距离小于1250mm时，钢筋在该侧不应减短。

双柱联合基础的底板长度无论是否大于2500mm，一般都不扣除10%。

框架柱钢筋的计算1、框架柱在独立基础上插筋的计算框架柱钢筋下料长度应该等于伸入基础梁以上长度（预留部分）加独立基础底板至基础梁顶面的高度，再加上钢筋弯钩长度。

1）伸入基础梁以上部分的长度框架柱钢筋基础梁以上部分的长度取基础梁与一层框架梁所形成的柱净高的三分之一，并相互错开，同一截面上钢筋接头率不得超过50%；第二批钢筋与第一批钢筋之间错开的长度为，35d与500mm 取较大值。

2）基础梁以下直段长度基础梁以下直段长度等于图纸设计尺寸扣除一个柱脚的保护层。

3）框架柱钢筋弯钩长度框架柱钢筋弯钩的长度与底板的高度有关，当钢筋伸入底板的直段长度满足0、5lae时弯钩长度为12d，满足0、6lae时弯钩长度为10d,满足0、7lae时弯钩长度为8d且,满足0、8lae时弯钩长度6d,以上四种情况下弯钩长度都不应小于150mm；当直段长度大于等于20d时，弯钩长度等于35d减去直段长度，且不小于150mm。

JC-XX双柱联合基础计算书一、基本参数及基础尺寸：1、地基参数：1)基础持力层：粉质粘土层2)地基承载力特征值：f ak=180kPa3)宽度修正系数： ηb=0.34)埋深修正系数： ηd=1.65)基底下土的重度：γ=18KN/m36)基底上加权重度：γm=20KN/m32、基础几何尺寸：1)柱子A截面宽度：b cA=500mm2)柱子A截面长度：h cA=400mm3)柱子B截面宽度：b cB=500mm4)柱子B截面长度：h cB=400mm5)基础底面宽度：B=2100mm6)两柱中心距离：L2=2000mm7)柱子A中心距边缘：L2A=1000mm8)柱子B中心距边缘：L2B=1200mm9)基础梁宽度：B L=800mm10)基础梁高度：H L=1200mm11)梁翼缘根部高度：H=500mm12)梁翼缘边缘高度：H1=250mm13)基础埋置深度：d=1600mm3、基础材料性能参数：1)混凝土强度等级：C302)基础梁纵筋强度：f y1=360N/mm23)基础梁箍筋强度：f yv=300N/mm24)基础梁箍筋间距：s=100mm5)翼缘钢筋强度：f y2=300N/mm26)纵筋合力点边距：a s=50mm7)梁最小配筋率：ρmin1=0.20%8)翼缘最小配筋率：ρmin2=0.15%4、柱底荷载：1)柱A竖向力标准值：F Ak=600KN2)柱B竖向力标准值：F Bk=700KN3)综合分项系数：γz=1.354)恒载分项系数：γG=1.35二、基础其它几何尺寸及宽高比复核：1、基础底面长度：L=L2+L2A+L2B=4200mm2、X =(B - B L)/2=650mm，Y =L2 - (h cA+h cB)/2=1600mm，3、Y A=L2A - h cA/2=800mm，Y B=L2B - h cB/2=1000mm，4、h0=H - a s=450mm，H L0=H L - a s=1150mm，三、基础控制内力：1、基础自重及基础上的土重：标准值：G k= γm· B · L · d =282KN设计值：G = γG · G k=381KN2、柱A竖向力设计值：F A = γz· F Ak =810KN柱B竖向力设计值：F B = γz· F Bk =945KN3、绕X轴不平衡弯距标准值：M xk=F Bk · (L/2 - L2B) - F Ak · (L/2 - L2A)=-30KN·m绕X轴不平衡弯距设计值：M x= γz · M xk=-40.5KN·m四、地基承载力验算：1、基础底面积：A = B · L =8.82m22、承载力修正时，基底宽度：b= min[B,L]=2.10＜3m,仅承载力修正时取 b = 3.00m3、修正后的地基承载力特征值：f a= f ak+ ηb· γ ·(b-3)+ ηd· γm·(d-0.5)=180+0.3×18×(3－3)+1.6×20×(1.6－0.5)=215.2kPa4、轴心荷载作用下，基础底面的平均压力值：p k=(F Ak+F Bk+G k)/A=(600+700+282.24)/8.82=179.4kPa≤ f a ，满足要求5、偏心荷载作用下，基础底面的最小、最大压力值：基础底面绕X轴抵抗矩：W x=B · L² /6=6.17m3p kmin=(F Ak+F Bk+G k)/A-|M xk| / W x=(600+700+282.24)/8.82－|-30|/6.174=174.5kPa≥0;p kmax=(F Ak+F Bk+G k)/A+|M xk| / W x=(600+700+282.24)/8.82+|-30|/6.174=184.3kPa≤ 1.2 · f a ＝258.2kPa，满足要求五、基础受冲切承载力验算：1、基础底面边缘最小和最大地基净反力设计值：p jmin=(F A+F B)/A-|M x| / W x=(810+945)/8.82－|-40.5|/6.174=192.4kPap jmax=(F A+F B)/A+|M x| / W x=(810+945)/8.82+|-40.5|/6.174=205.5kPa2、基础梁边缘受冲切承载力：A l=(X - h0) · L =0.84m2,混凝土强度等级为C30的轴心抗拉强度设计值：f t=1.43N/mm2因H=500mm，故βhp=1.00F l= p jmax · A l =####KN≤0.7 · βhp · f t · L · h0 =1892KN满足要求六、斜截面受剪承载力验算：1、基础M端地基净反力设计值：p jM=(F A+F B)/A- M x / W x =205.5kPa基础N端地基净反力设计值：p jN =(F A+F B)/A+M x / W x =192.4kPaⅡ-Ⅱ截面处的地基净反力设计值：p jⅡ=p jM - (p jM - p jN)·Y A/L=203.0kPaⅢ-Ⅲ截面处的地基净反力设计值：p jⅢ=p jM - (p jM - p jN)·(Y A+h cA)/L=201.8kPa Ⅳ-Ⅳ截面处的地基净反力设计值：p jⅣ=p jN - (p jN - p jM)·(Y B+h cB)/L=196.8kPa Ⅴ-Ⅴ截面处的地基净反力设计值：p jⅤ=p jN - (p jN - p jM)·Y B/L=195.5kPa2、基础梁边缘受剪切承载力：因h0=450mm，故βh=1.00混凝土强度等级为C30的轴心抗拉强度设计值：f t=1.43N/mm2地基平均净反力设计值：p j=(F A+F B)/A=199kPa基础梁边缘Ⅰ-Ⅰ截面处的有效面积A0Ⅰ=L · h0 =1.89m2VⅠ=p j · X · L=543KN≤0.7 · βh · f t · A0Ⅰ=1892KN满足要求3、基础梁受剪切承载力：混凝土强度等级为C30的轴心抗压强度设计值：f c=14.3N/mm2其轴心抗拉强度设计值：f t=1.43N/mm2按《混规》第7.5.1条，βc=1.0基础梁腹板高度：h w=H L - H =700mm，h w/B L =0.88≤4,故应满足：V≤0.25βc · f c · B L· H L0 =3289KN另按《混规》式(7.5.4-2)，还应满足：A sv≥(V - 0.7 · f t · B L · H L0)/(1.25 · f yv · H L0/s)1)Ⅱ-Ⅱ截面的剪力：VⅡ=( p jM+p jⅡ) · Y A· B /2=343KN≤3289KN满足要求还应满足：A sv≥-134mm2≤0，故按构造要求配置箍筋即可2)Ⅲ-Ⅲ截面的剪力：VⅢ=F A - ( p jM+p jⅢ) · (Y A+h cA)· B /2=297KN≤3289KN满足要求还应满足：A sv≥-145mm2≤0，故按构造要求配置箍筋即可3)Ⅳ-Ⅳ截面的剪力：VⅣ=F B - ( p jN+p jⅣ) · (Y B+h cB)· B /2=373KN≤3289KN满足要求还应满足：A sv≥-127mm2≤0，故按构造要求配置箍筋即可4)Ⅴ-Ⅴ截面的剪力：VⅤ=( p jN+p jⅤ) · Y B· B /2=407KN≤3289KN满足要求还应满足：A sv≥-119mm2≤0，故按构造要求配置箍筋即可七、基础正截面受弯承载力计算（配筋计算）：1、柱A中心处的地基净反力设计值：p j A=p jM - (p jM - p jN)·L2A/L=202.4kPa柱B中心处的地基净反力设计值：p j B=p jN - (p jN - p jM)·L2B/L=196.2kPa2、基础梁翼缘配筋计算：MⅠ=0.5 · p j · X2 · L =177KN·mA sⅠ=MⅠ/ (0.9 · f y2 · h0)=1453mm2＜A sⅠmin= ρmin2 · L · H =3150mm2故A sⅠ=3150mm2①号筋折算到每延米的配筋为：A sX=A sⅠ/ L =750mm2②号筋为分布钢筋，可按规范构造要求选取。
