双柱基础上部钢筋计算书

独立基础验算计算书一. 设计资料1 基本信息验算依据：建筑地基基础设计规范(GB 50007-2002)混凝土结构设计规范(GB 50010-2002)钢结构设计规范(GB 50017-2003)建筑结构荷载规范(GB 50009-2001)连接柱子数目：2 个连接柱子类型：单肢混凝土柱左柱X向尺寸：X c1=1000 mm左柱Y向尺寸：Y c1=1000 mm右柱X向尺寸：X c2=1000 mm右柱Y向尺寸：Y c2=1000 mm双柱中心间距：4500 mm2 地基信息基础埋深：d=1.5 m室内外地面高差：Δd=0 m地基名称: 永年梁场本地基现有3个土层受力土层范围内没有地下水。

地基土层分布示意图如下：地基土层具体信息列表如下：序厚(m) Es(mPa) γ/γs(kN/m3) Fak(kPa) δa 参数参数1 0.50 5.00 18.00/19.00 80.0 1.00 εb=0.0 εd=0.02 4.60 9.25 18.00/19.00 120.0 1.10 εb=0.3 εd=1.53 6.40 19.00 18.00/19.00 140.0 1.10 εb=2.0 εd=3.0 3 荷载信息基顶荷载模式：基本工况内力标准值基础拉梁弯矩分担百分比：ε=0%左柱基顶各工况荷载数值列表如下：工况N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)恒载4180.0 0.0 0.0 0.0 0.0活载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0 右柱基顶各工况荷载数值列表如下：工况N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)恒载4180.0 0.0 0.0 0.0 0.0活载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0风载0.0 0.0 0.0 0.0 0.0 4 基础信息基础类型：阶形基础基础连接方式：平台连接基础阶数：3 阶基础混凝土标号：C25基础尺寸示意图如下：基础底面X向长度：B x1=11500 mm基础底面Y向长度：B y1=6000 mm基础第一台阶高度：H1=500 mm基础二阶底面X向长度：B x2=9500 mm基础二阶底面Y向长度：B y2=4000 mm二阶底面X向左侧伸出柱边长度：B x21=2500 mm二阶底面Y向下侧伸出柱边长度：B y21=2000 mm基础第二台阶高度：H2=500 mm基础X向伸出柱边长度：D x=1000 mm基础Y向伸出柱边长度：D y=500 mm基础第三台阶高度：H3=500 mm5 配筋信息基础配筋示意图如下：5.1 基础底板配筋信息基底有垫层，钢筋保护层厚度：C=40 mm底板X向钢筋：D12@100X向钢筋每米面积：A bx=11.31 cm2X向钢筋抗拉强度：f bx=300 N/mm2底板Y向钢筋：D12@100Y向钢筋每米面积：A by=11.31 cm2Y向钢筋抗拉强度：f by=300 N/mm25.2 基础顶板配筋信息顶筋保护层厚度：C u=40 mm基础顶板钢筋：Φ12@200顶板钢筋每米面积：A u=5.655 cm2顶板钢筋抗拉强度：F u=210 N/mm2二. 验算结果一览验算项验算工况数值限值结果基底平均压力(kPa) D+L 152 最大163 满足基底最大压力(kPa) D+L 152 最大196 满足基底土层1承载力D+L 388 最小217 满足冲切应力比 1.2D+1.4L 0.40 最大1.00 满足剪切应力比 1.2D+1.4L 0.60 最大1.00 满足左柱下局压应力比 1.2D+1.4L 0.20 最大1.00 满足右柱下局压应力比 1.2D+1.4L 0.20 最大1.00 满足混凝土强度标号——C25 最低C20 满足X向压区高度(mm) 1.2D+1.4L 85.5 最大798 满足X向抗弯应力比 1.2D+1.4L 0.99 最大1.00 满足Y向压区高度(mm) 1.2D+1.4L 34.5 最大523 满足Y向抗弯应力比 1.2D+1.4L 0.81 最大1.00 满足保护层厚度(mm) ——40.0 最小40.0 满足X向配筋率(%) ——0.12 最小0.15不满足X向钢筋直径(mm) ——12.0 最小10.0 满足X向钢筋间距(mm) ——100 最小100 满足X向钢筋间距(mm) ——100 最大200 满足Y向配筋率(%) ——0.10 最小0.15不满足Y向钢筋直径(mm) ——12.0 最小10.0 满足Y向钢筋间距(mm) ——100 最小100 满足Y向钢筋间距(mm) ——100 最大200 满足抗弯承载力[MPa] 1.2D+1.4L 0 最小0 满足基底中心沉降(mm) D+0.5L 38.5 最大120 满足基础倾斜值(%) D+0.5L 0 最大0.40 满足三. 地基承载力验算1 地基承载力特征值计算基础覆土的加权平均重度：γm=(18×0.5+18×1)/1.5=18 kN/m3基底处土层重度：γ=18 kN/m3地基承载力特征值：f a=f ak+εbγ*(b-3)+εd*γm*(d-0.5)=120+0.3×18×(6-3)+1.5×18×(1.5-0.5)=163.2 kPa地基抗震承载力特征值：f aE=δa*f a=163.2×1.1=179.52 kPa2 基础和回填土总重标准值计算基底以上总体积：V=L*B*(d-Δd)=11500×6000×(1.5-0×0.5)×10-6=103.5 m3基础体积：V c=37.25 m3基础与回填土总重标准值：G k=(V-V c)*γm+V c*ρc*g=[(103.5-37.25)×1.8e-005+37.25×2.5e-005]×106=2123.75 kN 3 地基承载力验算控制工况：D+L工况内力：N=8360 kN；V x=0 kN；V y=0 kN；M x=0 kN*m；M y=0 kN·m基底作用力标准值计算：基础总高度：H=1500 mm柱子中心对基底X向偏心：E x=0 mm柱子中心对基底Y向偏心：E y=0 mm基底竖向力值：F k=N=8360 kN基底竖向合力值：F k+G k=8360+2123.75=10483.75 kN基底X向力矩值：M xk=(M x-V y*H-N*E y)*(1-ε)=(0-0×1500×10-3-8360×0×10-3)×(1-0)=0 kN·m基底Y向力矩值：M yk=(M y+V x*H-N*E x)*(1-ε)=(0-0×1500×10-3-8360×0×10-3)×(1-0)=0 kN·mD+L工况下基底压力分布图(kPa)如下基底平均压力值：P k=(F k+G k)/A=10483.75/690000×104=151.938 kPa≤163.2，满足基底最大压力值：P kmax=(F k+G k)/A+|M yk|/W y=10483.75/690000×104+0/132250000×106=151.938 kPa≤195.84，满足4 基础下卧土层承载力验算基础底面处土的自重压力值：p c=γm*d=18×1.5=27 kPa基底下第1个下卧层承载力验算土层顶面到地面的距离：d z=5.1 m下卧层顶面到基础底面距离：z=3.6 mz/b=3.6/6=0.6E s1/E s2=9.25/19=0.4868查地基规范(GB 50007-2002)表5.2.7，得地基压力扩散角：ζ=0°土层顶面处土的附加压力值：p z=b*l*(p k-p c)/(b+2*z*tanζ)/(l+2*z*tanζ)=6×11.5×(151.938-27)/(6+2×3.6×0)/(11.5+2×3.6×0)=124.938 kPa土层顶面以上土的加权平均重度：γmz=(18×0.5+18×1+18×3.6)/5.1=18 kN/m3土层顶面处土的自重压力值：p cz=γm*d z=18×5.1=91.8 kPa土层顶面处土的压力值：p z+p cz=124.938+91.8=216.738 kPa土层承载力特征值：f akz=140 kPa承载力深度修正系数：εdz=3经深度修正后的土层承载力特征值：f az=f ak+εdz*(d z-0.5)*γm=140+3×(5.1-0.5)×18=388.4 kPa第1个土层压力值：p z+p cz=124.938+91.8=216.738 kPa第1个土层承载力特征值：f az=388.4≥216.738，满足四. 基础抗冲切验算控制工况：1.2D+1.4L工况内力：N=10032 kN；V x=0 kN；V y=0 kN；M x=0 kN*m；M y=0 kN·m基底作用力计算：基础与覆土自重设计值：G=(2123.75+0)×1.2-0=2548.5 kN基底竖向力值：F d=N+G=10032+2548.5=12580.5 kN基底X向力矩值：M xd=(0-0×1500×10-3-10032×0×10-3)×(1-0)=0 kN·m基底Y向力矩值：M yd=(0-0×1500×10-3-10032×0×10-3)×(1-0)=0 kN·m1.2D+1.4L工况下基底压力分布图(kPa)如下基础的最大冲切应力出现在基础X向右侧第3阶处冲切锥体抗冲切承载力计算：基础第3阶有效高度：h0=1500-40-10=1450 mmβh=1-(h0-800)/12000=1-(1450-800)/12000=0.9417冲切破坏锥体上边长：b t=1000 mm冲切破坏锥体下边长：b b=3900 mm冲切破坏锥体中边长：b m=(b b+b t)*0.5=(3900+1000)×0.5=2450 mm抗冲切承载力：F h=0.7*βh*b m*H0*f t=0.7×0.9417×2450×1450×1.27×10-3=2973.946 kN冲切验算取用的基底呈梯形分布，区域内地基净压力分布图(kPa)如下冲切梯形下宽：l=6000 mm冲切梯形上宽：a r=3900 mm冲切梯形高度：h=1550 mm梯形上边到基础下边距离：a1=1050 mm梯形上边到基础上边距离：a2=1050 mm基底冲切压力值：F l=1191.848 kN≤2973.946 kN，满足按保守简化方法(均布最大净反力)计算的冲切压力为：冲切作用基底面积：A l=l*h-(a12+a22)/2=[6000×1550-(10502+10502)/2]×10-2=81975 cm2冲切压力值：F l=A l*(p max-G/A)=81975×(182.326-36.935)×10-4=1191.845 kN≤2973.946 kN，满足五. 基础抗剪切验算控制工况：1.2D+1.4L基底作用力和净压力分布同冲切验算时，详见冲切验算基础的最大剪切应力出现在基础X向右侧第3阶处基础第3阶有效高度：h0=1500-40-10=1450 mmβh=(800/h0)0.25=(800/1450)0.25=0.8618基础第3阶抗剪切面面积为：A v=(6000×450+4000×500+2000×500)×10-6=5.7 m2抗剪切承载力：F v=0.7*βh*A v*f t=0.7×0.8618×5.7×1.27×103=4367.241 kN 基底剪切矩形内地基净压力分布图(kPa)如下基底剪切矩形宽度：l=6000 mm基底剪切矩形高度：h=3000 mm经积分计算，剪切压力值：F l=2617.043 kN≤4367.241 kN，满足按保守简化方法(均布最大净反力)计算的剪切压力：剪切作用基底面积：A l=l*h=6000×3000×10-2=180000 cm2剪切压力值：F l=A l*(p max-G/A)=180000×(182.326-36.935)×10-4=2617.043 kN≤4367.241 kN，满足六. 控制工况下基础局部受压验算按素混凝土验算柱下基础混凝土的局部受压考虑局部受压面上荷载均匀分布，取荷载分布影响系数：ω=1基础素混凝土轴心抗压强度设计值：f cc=0.85*f c=0.85×11.9=10.115 N/mm2左柱下基础混凝土局部受压验算控制工况：1.2D+1.4L控制内力：N=5016 kN局部受压面积：A l=X c*Y c=1000×1000×10-2=10000 cm2计算底面X向增大宽度：b x=1000 mm计算底面Y向增大宽度：b y=500 mm计算底面积：A b=(X c+2*b x)*(Y c+2*b y)=(1000+2×1000)×(1000+2×500)×10-2=60000 cm2强度提高系数：βl=(A b/A l)0.5=(60000/10000)0.5=2.449左柱下局压应力比：ξ=N/(ω*f cc*βl*A l)=5016/(10.115×2.449×10000)×10=0.2024≤1，满足右柱下基础混凝土局部受压验算控制工况：1.2D+1.4L控制内力：N=5016 kN局部受压面积：A l=X c2*Y c2=1000×1000×10-2=10000 cm2计算底面X向增大宽度：b x=1000 mm计算底面Y向增大宽度：b y=500 mm计算底面积：A b=(X c2+2*b)*(Y c2+2*b x)=(1000+2×1000y)×(1000+2×500)×10-2=60000 cm2强度提高系数：βl=(A b/A l)0.5=(60000/10000)0.5=2.449右柱下局压应力比：ξ=N/(ω*f cc*βl*A l)=5016/(10.115×2.449×10000)×10=0.2024≤1，满足七. 基础底板配筋验算1 基础底板X向配筋验算控制工况：1.2D+1.4L基底作用力和净压力分布同前基础X向最大有效面积：A x=57000 cm2基础X向实配钢筋面积：A sx=67.858 cm2基础X向配筋率：ρsx=A sx/A x*100=67.858/57000×100=0.119%<0.15%，不满足基础的最大抗弯应力出现在基础X向右侧第3阶处底板钢筋总拉力：F s=f bx*A bx*l=300×1130.973×6000×10-3=2035.752 kN基础作用面有效高度：h0=1500-40-10=1450 mm混凝土受压区高度：x=85.536 mm相对受压区高度：ξ=x/h0=85.536/1450=0.05899≤ξb=0.55，满足底板钢筋力臂长度：S=h0-x/2=1450-85.536/2=1407.232 mm第3阶的抗弯承载力为：M u=F s*S=2864.776 kN·m抗弯验算取用的基底面积呈梯形分布，区域内地基净压力分布图(kPa)如下基底梯形下宽：l=6000 mm基底梯形上宽：b c=1000 mm。

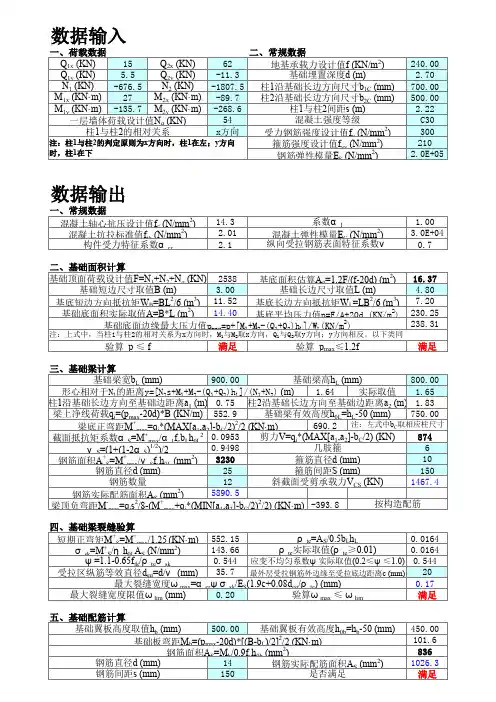

现浇独立柱基础设计（双柱）:===================================================================1 已知条件及计算要求：(1)已知条件：类型：锥形柱数：双柱阶数：1基础尺寸(单位mm):b1=3900, b11=1450, a1=3300, a11=1650, h1=350, h2=150dx1=50, dx2=50, dy1=50, dy2=50柱a:方柱, A=400mm, B=400mm设计值：Na=1000.00kN, Mxa=50.00kN.m, Vxa=0.00kN, Mya=0.00kN.m, Vya=0.00kN标准值：Nka=740.74kN, Mxka=37.04kN.m, Vxka=0.00kN, Myka=0.00kN.m,Vyka=0.00kN柱b：方柱, A=400mm, B=400mm设计值：Nb=1000.00kN, Mxb=50.00kN.m, Vxb=0.00kN, Myb=0.00kN.m, Vyb=0.00kN标准值：Nkb=740.74kN, Mxkb=37.04kN.m, Vxkb=0.00kN, Mykb=0.00kN.m,Vykb=0.00kN混凝土强度等级：C25, fc=11.90N/mm2钢筋级别：HRB335, fy=300N/mm2基础混凝土保护层厚度：40mm基础与覆土的平均容重：20.00kN/m3地基承载力设计值：200kPa基础埋深：1.50m作用力位置标高：0.000m(2)计算要求：1.基础抗弯计算2.基础抗剪验算3.基础抗冲切验算4.地基承载力验算-------------------------------------------------------------------2 基底反力计算：(1)承载力验算时,底板总反力标准值(kPa): [相应于荷载效应标准组合]pk = (Nk+Gk)/A = 145.11pkmax = (Nk+Gk)/A + Mkx/Wx + Mky/Wy = 155.58pkmin = (Nk+Gk)/A - Mkx/Wx - Mky/Wy = 134.65各角点反力 p1=155.58, p2=155.58, p3=134.65, p4=134.65(2)强度计算时,底板净反力设计值(kPa): [相应于荷载效应基本组合]p = N/A = 155.40pmax = N/A + Mx/Wx + My/Wy = 169.53pmin = N/A - Mx/Wx - My/Wy = 141.27各角点反力 p1=169.53, p2=169.53, p3=141.27, p4=141.27-------------------------------------------------------------------3 地基承载力验算:pk=145.11 < fa=200.00kPa, 满足pkmax=155.58 < 1.2*fa=240.00kPa, 满足-------------------------------------------------------------------4 基础抗剪验算:抗剪验算公式 V<=0.7*βh*ft*Ac [GB50010-2002第7.5.3条](剪力V根据最大净反力pmax计算)第1阶(kN): V下=958.68, V右=699.30, V上=958.68, V左=699.30砼抗剪面积(m2): Ac下=1.59, Ac右=1.29, Ac上=1.59, Ac左=1.29抗剪满足.-------------------------------------------------------------------5 基础抗冲切验算:抗冲切验算公式 F l<=0.7*βhp*ft*Aq [GB50007-2002第8.2.7条](冲切力F l根据最大净反力pmax计算)第1阶(kN): F l下=550.71, F l右=283.70, F l上=550.71, F l左=283.70砼抗冲面积(m2): Aq下=0.84, Aq右=0.39, Aq上=0.84, Aq左=0.39抗冲切满足.-------------------------------------------------------------------6 基础受弯计算:弯矩计算公式 M=1/6*l a2*(2b+b')*pmax [l a=计算截面处底板悬挑长度]配筋计算公式 As=M/(0.9*fy*h0)第1阶(kN.m): M下=546.53, M右=309.03, M上=546.53, M左=309.03, h0=455mm 计算As(mm2/m): As下=1141, As右=762, As上=1141, As左=762抗弯计算满足.-------------------------------------------------------------------7 底板配筋:X向实配 D14@200(770mm2/m) >= As=762mm2/mY向实配 D16@170(1183mm2/m) >= As=1141mm2/m----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------。

多柱基础设计(DZJC-1春源)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2002), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2002), 本文简称《地基规范》《建筑抗震设计规范》(GB 50011-2001), 本文简称《抗震规范》-----------------------------------------------------------------------1 设计资料：1.1 已知条件：类型：单阶矩形底板基础尺寸简图：基础尺寸(mm)： b=4000, a=1200, h=500柱数：2柱子几何信息：柱子荷载信息（单位：kN，kN.m）：混凝土强度等级：C25, fc=11.90N/mm2, ft=1.27N/mm2钢筋级别：HRB335, fy=300N/mm2基础混凝土保护层厚度：40mm基础与覆土的平均容重：20.00kN/m3修正后的地基承载力特征值：170kPa基础埋深：2.00m作用力位置标高：0.000m剪力作用附加弯矩M'=V*h(力臂h=2.000m)：Mx'=3.80kN.mMy'=1.40kN.mMxk'=2.81kN.mMyk'=1.04kN.m1.2 计算要求：(1)地基承载力验算(2)基础抗弯计算(3)基础抗冲切验算(4)基础局压验算单位说明：力：kN, 力矩：kN.m, 应力：kPa2 计算过程和计算结果2.1 基底反力计算：2.1.1 统计到基底的荷载标准值:Nk = 157.56 kN, Mkx = 2.30 kN.m, Mky = -48.63 kN.m设计值:N = 212.70 kN, Mx = 3.10 kN.m, My = -65.65 kN.m2.1.2 承载力验算时,底板总反力标准值(kPa): [相应于荷载效应标准组合]pkmax = (Nk + Gk)/A + |Mxk|/Wx + |Myk|/Wy= (157.56 + 192.00) / 4.80 + 2.30 / 0.96 + 48.63 / 3.20= 90.41 kPapkmin = (Nk + Gk)/A - |Mxk|/Wx - |Myk|/Wy= (157.56 + 192.00) / 4.80 - 2.30 / 0.96 - 48.63 / 3.20= 55.24 kPapk = (Nk + Gk)/A = 72.82 kPa各角点反力 p1=90.41 kPa, p2=60.02 kPa, p3=55.24 kPa, p4=85.63 kPa 2.1.3 强度计算时,底板净反力设计值(kPa): [相应于荷载效应基本组合]pmax = N/A + |Mx|/Wx + |My|/Wy= 212.70 / 4.80 + 3.10 / 0.96 + 65.65 / 3.20= 68.06 kPapmin = N/A - |Mx|/Wx - |My|/Wy= 212.70 / 4.80 - 3.10 / 0.96 - 65.65 / 3.20= 20.57 kPap = N/A = 44.31 kPa各角点反力 p1=68.06 kPa, p2=27.03 kPa, p3=20.57 kPa, p4=61.60 kPa 2.2 地基承载力验算:pk=72.82 <= fa=170.00 kPa, 满足。

柱子钢筋长度计算（焊接接头）一、基础层：1、上下层钢筋直径一样时：各项设置如下图：结果显示：手工计算结果如：插筋1：833+700+100-100＝1533mm插筋2：（833+700+100-100）+35d＝1533+35*20＝2233mm注：软件里柱子的搭接百分率按50％处理，焊接搭接时规范要求搭接范围取值为max{500,35d}，这里取大值35d。

主筋：3000-833+650＝2817mm2、上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如（四角筋本层直径改为18mm，其他不变）：结果显示：直径为20mm的插筋长度计算同类型1。

-----------焊接点在柱子下端直径为18mm的插筋计算：--------焊接点移到柱子上端（上下钢筋直径不一样，见03g101-1 p36）四角筋中2根插筋，见下图2号钢筋另2根插筋见下图1＝1920mm插筋以上主筋长度的计算：直径为20mm的主筋长度计算同类型1。

直径为18mm的主筋计算：号插筋上的主筋，即下图3号钢筋，长度为：35d+650+500+650＝35*18+650+500+650＝2430mm号插筋上的主筋，即下图4号钢筋，长度为：650+500+650+35d＝650+500+650+35*20＝2500mm焊接点3、上下层钢筋直径不一样，且本层钢筋直径大，上层直径小时：参数设置如下：上层钢筋直径改为18mm计算结果，钢筋长度见下图：插筋长度计算：833+700+100-100＝1533mm插筋长度计算：1533+35*d＝1533+35*20＝2233mm主筋长度计算：（3000-833）+650＝2817mm（650的取值同上）主筋长度计算：（3000-833-35*d1）+650+35d2＝（3000-833-35*20）+650+35*18＝2747mm二、中间层：1、上下层钢筋直径一样时：设置如图：结果显示：长度计算：3000-650+650＝3000mm2、上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如图：结果显示：钢筋长度计算：纵向主筋：3000-650+650=3000mm纵向主筋：3000-650-35d1+650+35d2=3000-650-35*18+650+35*18=3000mm纵向主筋：3000-650-500-650-35d=3000-650-500-650-35*18=570mm(2根四角筋) 纵向主筋：3000-650-35d-500-650=3000-650-35*18-650=570mm(2根四角筋)注：纵向主筋软件计算结果为1220，错误，少扣了最小离板高度650。

双柱基础钢筋计算一、背景与意义双柱基础一般指的是两个柱子之间的基础，它是承载柱子所带来的荷载并将荷载传递到地基的一种建筑结构。

双柱基础的设计和计算是建筑设计中的一个重要环节，合理的双柱基础设计和计算可以保证建筑结构的安全性和稳定性，降低建筑物的损坏风险，保障人民生命和财产安全。

双柱基础钢筋计算是在双柱基础设计的基础上，根据实际需要计算出基础的钢筋用量，以保证基础的承载能力和稳定性。

本文将从双柱基础结构的设计原理和计算步骤，详细介绍双柱基础钢筋计算的方法和步骤，以期为建筑设计和计算工作提供参考。

二、双柱基础的设计原理和计算步骤（一）双柱基础的设计原理双柱基础是建筑物的承重构件，主要用于承载柱子所带来的水平和竖向荷载，并将荷载传递到基础土壤之中。

其主要设计原理如下：1. 承载能力：双柱基础的主要作用是承载柱子所带来的荷载，因此其承载能力应当足够大，以能够承受柱子所带来的荷载并将其传递到地基。

2. 稳定性：双柱基础的设计应当保证基础的稳定性，避免因为荷载不均匀或者地基沉降等原因而导致基础变形或者破坏。

3. 经济性：在满足承载能力和稳定性的前提下，双柱基础的设计应当尽可能节约材料和人力成本，以确保基础的施工成本不过高。

（二）双柱基础的计算步骤双柱基础的计算一般包括以下几个步骤：1. 基础尺寸计算：根据建筑物的荷载和地基土壤的承载能力计算出基础的尺寸。

2. 钢筋配筋计算：根据基础的尺寸和设计荷载计算出基础的钢筋用量，以确保基础的承载能力和稳定性。

3. 基础荷载计算：根据建筑物的结构设计和荷载计算，计算出基础所需要承载的荷载。

4. 检核计算：根据基础的承载能力和荷载计算的结果进行检核，以确保双柱基础的稳定性和安全性。

以上是双柱基础设计和计算的一般步骤，下面将结合实际的工程案例，介绍双柱基础的钢筋计算方法和步骤。

三、双柱基础钢筋计算的方法和步骤（一）基础尺寸计算在进行双柱基础的钢筋计算之前，首先需要进行基础尺寸的计算。

JC-1锥形双柱基础计算书一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《简明高层钢筋混凝土结构设计手册》李国胜二、示意图三、计算信息构件编号: JC-1 计算类型: 验算截面尺寸1. 几何参数矩形柱宽bc1=1000mm 矩形柱高hc1=1000mm矩形柱宽bc2=1000mm 矩形柱高hc2=1000mm基础端部高度h1=400mm基础根部高度h2=300mm基础长度B1=1500mm B2=2000mm Bc=4000mm基础宽度A1=3500mm A2=3500mm2. 材料信息基础混凝土等级: C30 ft_b=1.43N/mm2fc_b=14.3N/mm2柱混凝土等级: C30 ft_c=1.43N/mm2fc_c=14.3N/mm2钢筋级别: HRB400 fy=360N/mm23. 计算信息结构重要性系数: γo=1.0基础埋深: dh=1.500m纵筋合力点至近边距离: as=40mm基础及其上覆土的平均容重: γ=18.000kN/m3最小配筋率: ρmin=0.150%4. 作用在基础顶部荷载标准值Fgk1=2251.000kN Fqk1=0.000kNFgk2=907.000kN Fqk2=0.000kNMgxk1=-42.000kN*m Mqxk1=0.000kN*mMgxk2=45.000kN*m Mqxk2=0.000kN*mMgyk1=0.000kN*m Mqyk1=0.000kN*mMgyk2=0.000kN*m Mqyk2=0.000kN*mVgxk1=-18.000kN Vqxk1=0.000kNVgxk2=22.000kN Vqxk2=0.000kNVgyk1=0.000kN Vqyk1=0.000kNVgyk2=0.000kN Vqyk2=0.000kN永久荷载分项系数rg=1.00可变荷载分项系数rq=1.00Fk=Fgk1+Fqk1+Fgk2+Fqk2=(2251.000)+(0.000)+(907.000)+(0.000)=3158.000kNMxk=Mgxk1+Fgk1*(A2-A1)+Mqxk1+Fqk1*(A2-A1)+Mgxk2+Fgk2*(A2-A1)+Mqxk2+Fqk2*(A2-A1)=-42.000+2251.000*(3.500-3.500)+0.000+0.000*(3.500-3.500)+45.000+907.000*(3.500-3.500)+0.000 +0.000*(3.500-3.500)=3.000kN*mMyk=Mgyk1-Fgk1*(Bx/2-B1)/2+Mqyk1-Fqk1*(Bx/2-B1)/2+Mgyk2+Fgk2*(Bx/2-B1)/2+Mqyk2+Fqk2*(Bx/ 2-B1)/2=0.000-2251.000*(7.500/2-1.500)/2+0.000-0.000*(7.500/2-1.500)/2+0.000+907.000*(7.500/2-1.500 )/2+0.000+0.000*(7.500/2-1.500)/2=-1512.000kN*mVxk=Vgxk1+Vqxk1+Vgxk2+Vqxk2=-18.000+0.000+22.000+0.000=4.000kNVyk=Vgyk1+Vqyk1+Vgyk2+Vqyk2=0.000+0.000+0.000+0.000=0.000kNF1=rg*Fgk1+rq*Fqk1+rg*Fgk2+rq*Fqk2=1.00*2251.000+1.00*0.000+1.00*907.000+1.00*0.000=3158.000kN*mMx1=rg*(Mgxk1+Fgk1*(A2-A1))+rq*(Mqxk1+Fqk1*(A2-A1))+rg*(Mgxk2+Fgk2*(A2-A1))+rq*(Mqxk2+Fq k2*(A2-A1))=1.00*(-42.000+2251.000*(3.500-3.500))+1.00*(0.000+0.000*(3.500-3.500))+1.00*(45.000+907.000 *(3.500-3.500))+1.00*(0.000+0.000*(3.500-3.500))=3.000kN*mMy1=rg*(Mgyk1-Fgk1*(Bx/2-B1)/2)+rq*(Mqyk1-Fqk1*(Bx/2-B1)/2)+rg*(Mgyk2+Fgk2*(Bx/2-B1)/2)+ rq*(Mqyk2+Fqk2*(Bx/2-B1)/2))=1.00*(0.000-2251.000*(7.500/2-1.500)/2)+1.00*(0.000-0.000*(7.500/2-1.500)/2)+1.00*(0.000+90 7.000*(7.500/2-1.500)/2)+1.00*(0.000+0.000*(7.500/2-1.500)/2)=-1512.000kN*mVx1=rg*Vgxk1+rq*Vqxk1+rg*Vgxk2+rq*Vqxk2=1.00*-18.000+1.00*0.000+1.00*22.000+1.00*0.000=4 .000kNVy1=rg*Vgyk1+rq*Vqyk1+rg*Vgyk2+rq*Vqyk2=1.00*0.000+1.00*0.000+1.00*0.000+1.00*0.000=0.00 0kNF2=1.35*Fk=1.35*3158.000=4263.300kNMx2=1.35*Mxk=1.35*3.000=4.050kN*mMy2=1.35*Myk=1.35*-1512.000=-2041.200kN*mVx2=1.35*Vxk=1.35*4.000=5.400kNVy2=1.35*Vyk=1.35*0.000=0.000kNF=max(|F1|,|F2|)=max(|3158.000|,|4263.300|)=4263.300kNMx=max(|Mx1|,|Mx2|)=max(|3.000|,|4.050|)=4.050kN*mMy=max(|My1|,|My2|)=max(|5253.375|,|-2041.200|)=5253.375kN*mVx=max(|Vx1|,|Vx2|)=max(|4.000|,|5.400|)=5.400kNVy=max(|Vy1|,|Vy2|)=max(|0.000|,|0.000|)=0.000kN5. 修正后的地基承载力特征值fa=150.000kPa四、计算参数1. 基础总长 Bx=B1+B2+Bc=1.500+2.000+4.000=7.500m2. 基础总宽 By=A1+A2=3.500+3.500=7.000m3. 基础总高 H=h1+h2=0.400+0.300=0.700m4. 底板配筋计算高度 ho=h1+h2-as=0.400+0.300-0.040=0.660m5. 基础底面积 A=Bx*By=7.500*7.000=52.500m26. Gk=γ*Bx*By*dh=18.000*7.500*7.000*1.500=1417.500kNG=1.35*Gk=1.35*1417.500=1913.625kN五、计算作用在基础底部弯矩值Mdxk=Mxk-Vxk*H=3.000-4.000*0.700=0.200kN*mMdyk=Myk+Vyk*H=-1512.000+0.000*0.700=-1512.000kN*mMdx=Mx-Vx*H=4.050-5.400*0.700=0.270kN*mMdy=My+Vy*H=5253.375+0.000*0.700=5253.375kN*m六、验算地基承载力1. 验算轴心荷载作用下地基承载力pk=(Fk+Gk)/A=(3158.000+1417.500)/52.500=87.152kPa 【①5.2.2-2】因γo*pk=1.0*87.152=87.152kPa≤fa=150.000kPa轴心荷载作用下地基承载力满足要求2. 验算偏心荷载作用下的地基承载力exk=Mdyk/(Fk+Gk)=5253.375/(3158.000+1417.500)=1.148m因|exk|≤Bx/6=1.250m x方向小偏心,由公式【①5.2.2-2】和【①5.2.2-3】推导Pkmax_x=(Fk+Gk)/A+6*|Mdyk|/(Bx2*By)=(3158.000+1417.500)/52.500+6*|5253.375|/(7.5002*7.000)=167.204kPaPkmin_x=(Fk+Gk)/A-6*|Mdyk|/(Bx2*By)=(3158.000+1417.500)/52.500-6*|5253.375|/(7.5002*7.000)=7.101kPaeyk=Mdxk/(Fk+Gk)=0.270/(3158.000+1417.500)=0.000m因|eyk|≤By/6=1.167m y方向小偏心Pkmax_y=(Fk+Gk)/A+6*|Mdxk|/(By2*Bx)=(3158.000+1417.500)/52.500+6*|0.270|/(7.0002*7.500)=87.157kPaPkmin_y=(Fk+Gk)/A-6*|Mdxk|/(By2*Bx)=(3158.000+1417.500)/52.500-6*|0.270|/(7.0002*7.500)=87.148kPa3. 确定基础底面反力设计值Pkmax=(Pkmax_x-pk)+(Pkmax_y-pk)+pk=(167.204-87.152)+(87.157-87.152)+87.152=167.208kPaγo*Pkmax=1.0*167.208=167.208kPa≤1.2*fa=1.2*150.000=180.000kPa偏心荷载作用下地基承载力满足要求七、基础冲切验算1. 计算基础底面反力设计值1.1 计算x方向基础底面反力设计值ex=Mdy/(F+G)=-1512.000/(4263.300+1913.625)=-0.245m因ex≤Bx/6.0=1.250m x方向小偏心Pmax_x=(F+G)/A+6*|Mdy|/(Bx2*By)=(4263.300+1913.625)/52.500+6*|-1512.000|/(7.5002*7.000)=140.696kPaPmin_x=(F+G)/A-6*|Mdy|/(Bx2*By)=(4263.300+1913.625)/52.500-6*|-1512.000|/(7.5002*7.000)=94.616kPa1.2 计算y方向基础底面反力设计值ey=Mdx/(F+G)=0.200/(4263.300+1913.625)=0.000m因ey≤By/6=1.167y方向小偏心Pmax_y=(F+G)/A+6*|Mdx|/(By2*Bx)=(4263.300+1913.625)/52.500+6*|0.200|/(7.0002*7.500)=117.659kPaPmin_y=(F+G)/A-6*|Mdx|/(By2*Bx)=(4263.300+1913.625)/52.500-6*|0.200|/(7.0002*7.500)=117.652kPa1.3 因Mdx≠0 Mdy≠0Pmax=Pmax_x+Pmax_y-(F+G)/A=140.696+117.659-(4263.300+1913.625)/52.500=140.699kPa1.4 计算地基净反力极值Pjmax=Pmax-G/A=140.699-1913.625/52.500=104.249kPaPjmax_x=Pmax_x-G/A=140.696-1913.625/52.500=104.246kPaPjmax_y=Pmax_y-G/A=117.659-1913.625/52.500=81.209kPa2. 柱对基础的冲切验算2.1 因(H≤800) βhp=1.02.2 x方向柱对基础的冲切验算x冲切面积Alx=max((A1-h/2-ho)*(b+2*ho)-(Bx1-h/2-ho)2/2-(Bx2-b/2-ho)2/2,(A2-h/2-ho)*(b+2*ho)-(Bx2-h/2-ho )2/2-(Bx1-b/2-ho)2/2=max((3.500-1.000/2-0.660)*(5.000+2*0.660)-(3.500-1.000/2-0.660)2/2-(4.000-5.000/2-0.660 )2/2,(3.500-1.000/2-0.660)*(5.000+2*0.660)-(4.000-1.000/2-0.660)2/2-(3.500-5.000/2-0.660)2/2) =max(11.698,10.698)=11.698m2x冲切截面上的地基净反力设计值Flx=Alx*Pjmax=11.698*104.249=1219.525kNγo*Flx=1.0*1219.525=1219.53kN因γo*Flx≤0.7*βhp*ft_b*bm*ho (6.5.5-1)=0.7*1.000*1.43*5660*660=3739.34kNx方向柱对基础的冲切满足规范要求2.3 y方向柱对基础的冲切验算y冲切面积Aly=max((Bx1-b/2-ho)*(h+2*ho)+(Bx1-b/2-ho)2,(Bx2-b/2-ho)*(h+2*ho)+(Bx2-b/2-ho)2)=max((3.500-5.000/2-0.660)*(1.000+2*0.660)+(3.500-5.000-0.660)2/2,(4.000-5.000/2-0.660)* (1.000+2*0.660)+(3.500-5.000-0.660)2/2)=max(0.904,2.064)=2.064m2y冲切截面上的地基净反力设计值Fly=Aly*Pjmax=2.064*104.249=215.212kNγo*Fly=1.0*215.212=215.21kN因γo*Fly≤0.7*βhp*ft_b*am*ho (6.5.5-1)=0.7*1.000*1.43*1660.000*660=1096.70kNy方向柱对基础的冲切满足规范要求八、柱下基础的局部受压验算因为基础的混凝土强度等级大于等于柱的混凝土强度等级，所以不用验算柱下扩展基础顶面的局部受压承载力。

基础梁钢筋计算(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除基础梁钢筋（梁外伸）梁上部第一层贯通筋长度=梁总外长－2×保护层＋2×12d梁上部第二层贯通筋长度=总跨长－2×保护层＋2×12d梁下部贯通筋长度=梁总外长－2×保护层＋2×12d梁下部左端负筋长度=Hn/3＋左支座宽＋（L－保护层）梁下部右端负筋长度=Hn/3＋右支座宽＋（L－保护层）中间跨负筋长度= Hn/3×2＋中间支座宽（Hn取支座梁边净跨较大的）基础梁钢筋（梁不外伸）梁上下贯通筋长度=总外边长—2×保护层＋15d梁下部左边跨非贯通筋长度=Ln/3＋（左支座宽—保护层）＋15d梁下部右边跨非贯通筋长度=Ln/3＋（右支座宽—保护层）＋15d左支座负筋长度=Ln/3＋左端支座锚固值（Lae）右支座负筋长度=Ln/3＋右端支座锚固值（Lae）中间跨负筋长度=Ln/3＋支座宽＋Ln/3箍筋根数左支座加密箍筋根数=（左支座宽－保护层）/加密间距＋1右支座加密箍筋根数=（右支座宽－保护层）/加密间距＋1中间支座加密箍筋根数=中间支座宽/加密间距＋1梁边加密箍筋根数=（1.5×梁高－50）/加密间距＋1非加密箍筋根数=（净跨长－加密长度）/非加密间距－1箍筋总数=左支座箍筋根数＋右支座箍筋根数＋中间支座箍筋根数＋梁边加密箍筋根数＋非加密箍筋根数箍筋长度大箍筋长度=【（梁宽－2×保护层）＋（梁高－2×保护层）】×2＋2×11.9d ＋8d(31.8d小箍筋长度=【（间距j×n＋D）＋(梁高－2×保护层)】×2＋31.8d间距j=（梁宽－2×保护层－D）/(梁下部底排主筋数量－1)N是指小箍筋内主筋的间距个数；D是指主筋的直径2。
