GBTGBT覆盖层厚度测量标准ETIII课件
- 格式：ppt
- 大小：1.32 MB
- 文档页数：51
下载文档原格式
合集下载
钢筋位置及保护层厚度检测ppt课件
±2
±1
±1
±1
±1
±3 0～60：±1 60～120：
±3 6～59：±1 60～69：±2
检测仪器
检测仪器
二、雷达法
定义：经过发射和接纳到的毫微秒级电 磁波来检测混凝土中钢筋位置、混凝土
维护层厚度的方法。
天线
移动
发射器
接收器
D
主机
砼表面 砼
钢筋
检测原理
反射强度 发射波
T
目标的反射波 时间
构造部位，应由监理(建立)、施工等各方根据构 造构件的重要性共同选定。
一、钢筋维护层厚度
2、检测部位：
对于梁类构件，应对全部纵向受力钢筋的维护 层厚度进展检验；
对于板类构件，应抽取不少于6根纵向受力钢筋 的维护层厚度进展检验；
对于每根钢筋，应在有代表性的部位丈量1点。 3、检测方法：
可采用非破损或者部分破损的方法，也可采用 非破损方法并用部分破损方法进展校准。检测误 差不应大于1mm。
电磁感应法检测原理
仪器接纳信号E的强弱和钢筋直径D、钢筋深度 y都有关系，采用公式表达如下：
E=F[D,x,y]
信号强度E
传感器位置x 传感器 直径D 钢筋
当传感器位于钢筋正上方时接纳信号最 强，因此经过传感器在被测钢筋上方挪 动时接纳信号的强弱，可以判别钢筋的 位置。从检测技术思索，信号峰值的判 别只能在接纳信号越过峰值后出现下降 趋势的时候才干判别，所以钢筋位置的 自动断定是在传感器越过了钢筋正上方 后才干一定，这种景象称之为“钢筋扫 描的滞后效应〞。
钢筋位置及维护层厚度检测
福建省建筑科学研讨院 陈松
第一节 钢筋位置及维护层厚度检 测目的及意义
钢筋绑扎是混凝土构造工程的“中间工序〞、 “隐蔽工程〞
±1
±1
±1
±1
±3 0～60：±1 60～120：
±3 6～59：±1 60～69：±2
检测仪器
检测仪器
二、雷达法
定义：经过发射和接纳到的毫微秒级电 磁波来检测混凝土中钢筋位置、混凝土
维护层厚度的方法。
天线
移动
发射器
接收器
D
主机
砼表面 砼
钢筋
检测原理
反射强度 发射波
T
目标的反射波 时间
构造部位，应由监理(建立)、施工等各方根据构 造构件的重要性共同选定。
一、钢筋维护层厚度
2、检测部位：
对于梁类构件，应对全部纵向受力钢筋的维护 层厚度进展检验；
对于板类构件，应抽取不少于6根纵向受力钢筋 的维护层厚度进展检验；
对于每根钢筋，应在有代表性的部位丈量1点。 3、检测方法：
可采用非破损或者部分破损的方法，也可采用 非破损方法并用部分破损方法进展校准。检测误 差不应大于1mm。
电磁感应法检测原理
仪器接纳信号E的强弱和钢筋直径D、钢筋深度 y都有关系，采用公式表达如下：
E=F[D,x,y]
信号强度E
传感器位置x 传感器 直径D 钢筋
当传感器位于钢筋正上方时接纳信号最 强，因此经过传感器在被测钢筋上方挪 动时接纳信号的强弱，可以判别钢筋的 位置。从检测技术思索，信号峰值的判 别只能在接纳信号越过峰值后出现下降 趋势的时候才干判别，所以钢筋位置的 自动断定是在传感器越过了钢筋正上方 后才干一定，这种景象称之为“钢筋扫 描的滞后效应〞。
钢筋位置及维护层厚度检测
福建省建筑科学研讨院 陈松
第一节 钢筋位置及维护层厚度检 测目的及意义
钢筋绑扎是混凝土构造工程的“中间工序〞、 “隐蔽工程〞
GBTGBT覆盖层厚度测量标准ETIII
完全相同，编写上不作或稍作编辑性修改， 可用图示符号“≡”表示，其缩写字母代号 为IDT。
标准概览
一、标准概览 GB/T 4956-2003（ISO 2178:1982 IDT） GB/T 4957-2003（ISO 2360:1982 IDT） 标准根据ISO 作编辑性修改: a) 用“本标准”代替“本国际标准”; b) 取消了国际标准的前言; c) 为便于使用，引用了采用国际标准的国家 标准; d) 增加了规范性引用文件。
高各种设备运行的可靠性。要求各种产品的 整体外形和零部件通过表面工程技术的处理, 来增强其品质、性能、延长使用寿命, 提高 耐磨性、防腐性, 节约能源、减少原材料消 耗、减少环境污染。表面工程是一种应用广 泛, 具有强大生命力的技术。
标准概览
一、标准概览
标准的背景
经表面技术处理后的表面性能的监控和测量 也要相应的发展, 才能满足市场对表面工程 发展的整体需求。在日常生活和工作中, 体 现表面性能的指标有很多, 如: 硬度、厚度、 结合强度、附着强度、耐磨性、耐腐蚀性、 抗破裂性等等。其中涂层和镀层的厚度是一 项重要的参数。许多领域的产品都把该项指 标定为必须检测的参数。
对于厚的覆盖层，其测量准确度等于某一 近似恒定的分数与厚度的乘积。
即测量的相对误差近似为一常数，而绝对误 差明显地随被测量覆盖层厚度的增加而增大。 例如，如果测量相对误差为5% 则对于20μm 和200μm 镀层测量的绝对误差分别为lμm 和10μm。
二、GB/T 4956-2003 有关内容讲解 4.1 覆盖层厚度
的厚度无关，为一常数。 是指覆盖层厚度小于10μm 的情况，受仪器 精度和被测量覆盖层表面粗糙度的影响，仪 器很难准确测量出10μm 的情况，尤其是 5μm 以下覆盖层的厚度，这种偏差是由 4956-2003 有关内容讲解 4.1 覆盖层厚度
标准概览
一、标准概览 GB/T 4956-2003（ISO 2178:1982 IDT） GB/T 4957-2003（ISO 2360:1982 IDT） 标准根据ISO 作编辑性修改: a) 用“本标准”代替“本国际标准”; b) 取消了国际标准的前言; c) 为便于使用，引用了采用国际标准的国家 标准; d) 增加了规范性引用文件。
高各种设备运行的可靠性。要求各种产品的 整体外形和零部件通过表面工程技术的处理, 来增强其品质、性能、延长使用寿命, 提高 耐磨性、防腐性, 节约能源、减少原材料消 耗、减少环境污染。表面工程是一种应用广 泛, 具有强大生命力的技术。
标准概览
一、标准概览
标准的背景
经表面技术处理后的表面性能的监控和测量 也要相应的发展, 才能满足市场对表面工程 发展的整体需求。在日常生活和工作中, 体 现表面性能的指标有很多, 如: 硬度、厚度、 结合强度、附着强度、耐磨性、耐腐蚀性、 抗破裂性等等。其中涂层和镀层的厚度是一 项重要的参数。许多领域的产品都把该项指 标定为必须检测的参数。
对于厚的覆盖层，其测量准确度等于某一 近似恒定的分数与厚度的乘积。
即测量的相对误差近似为一常数，而绝对误 差明显地随被测量覆盖层厚度的增加而增大。 例如，如果测量相对误差为5% 则对于20μm 和200μm 镀层测量的绝对误差分别为lμm 和10μm。
二、GB/T 4956-2003 有关内容讲解 4.1 覆盖层厚度
的厚度无关，为一常数。 是指覆盖层厚度小于10μm 的情况，受仪器 精度和被测量覆盖层表面粗糙度的影响，仪 器很难准确测量出10μm 的情况，尤其是 5μm 以下覆盖层的厚度，这种偏差是由 4956-2003 有关内容讲解 4.1 覆盖层厚度
GBT 4956 GBT4957-2003覆盖层厚度测量标准 ETIII精编版
0~1600m 0~2000m
N02 N1.6 N2 N1.6/90 N2/90 N10 N20 N100
0~200m 0~1600m 0~2000m 0~1600m 0~2000m 0~10mm 0~20mm 0~100mm
CN02
10~200m
有关内容讲解
适别代码 A0 A1 A1 A4 A4 A6 A8 AA
EQV的表述已经不再使用，现在改为MOD（修 改采用）（2001）
标准概览
一、标准概览 非等效采用国际标准（1992-2001） 它是指我国标准在技术内容的规定上，与国 际标准有重大差异。可以用图示符号“≠”表 示，其缩写字母代号为NEQ。
标准概览
一、标准概览 标准的背景 表面工程 采用表面工程技术和复合表面技术来改善提
标准概览
一、标准概览 三种采用国际标准的基本方法（1992-） 等同采用国际标准 它是指我国标准在技术内容上与国际标准
完全相同，编写上不作或稍作编辑性修改， 可用图示符号“≡”表示，其缩写字母代号 为IDT。
标准概览
一、标准概览 GB/T 4956-2003（ISO 2178:1982 IDT） GB/T 4957-2003（ISO 2360:1982 IDT） 标准根据ISO 作编辑性修改: a) 用“本标准”代替“本国际标准”; b) 取消了国际标准的前言; c) 为便于使用，引用了采用国际标准的国家 标准; d) 增加了规范性引用文件。
内容讲解
二、GB/T 4956-2003 有关内容讲解 4.6 表面粗糙度 参比面： 3.3 参比面 reference area --(GB/T 12334) 要求作规定次数单次测量的区域。 最小厚度唯一可能的解释是在一个可测量的 小面积上采用可行的试验方法得到的可比较 的局部厚度。这个面积不能太小，否则不适 用于某些标准的测试方法，这个小面积称为 “参比面”。
标准的结构和编写gbt112009培训资料课件
标准的结构和编 写gbt112009培 训资料课件
目录
• 培训课程介绍 • gbt112009标准概述 • 标准的编写规则和规范 • 标准的语言和表达 • 编写实例和分析 • 培训总结和展望
01
培训课程介绍
课程背景和目标
背景
GB/T 112009是中华人民共和国国家标准，规定了金属及其他无机覆盖层厚度测量方法的基本原则、试验室条件 、试验设备、试样制备、试验程序、数据处理和试验报告等要求。为了帮助相关人员更好地理解和应用该标准， 需要进行系统的培训。
参与标准编写工作
积极参与标准编写工作，提高自己的实践能 力和经验。
学习更多标准编写技巧
通过阅读相关书籍、参加培训班等方式学习 更多标准编写的技巧和方法。
学习其他相关标准
学习其他相关的标准，了解不同标准之间的 差异和联系。
THANKS
感谢观看
04
标准编写实践经验分享
01
经验1
在编写标准前，需要对相关领域 进行深入调研，了解实际需求和
存在的问题。
03
经验3
在编写标准时，需要遵循科学原 则和程序，确保标准的科学性和
公正性。
02
经验2
在编写标准时，需要注重内容的 清晰度和实用性，尽可能避免使
用复杂的术语和表述方式。
04
经验4
在编写标准后，需要进行严格的 审核和试验，确保标准的准确性
标准编写工作的展望和建议
01
加强标准编写技能 培训
加强对标准编写人员的技能培训 ，提高他们的编写能力和水平。
02
完善标准编写流程
完善标准的编写流程，包括制定 编写计划、组织编写人员、确定 编写内容和格式等。
03
目录
• 培训课程介绍 • gbt112009标准概述 • 标准的编写规则和规范 • 标准的语言和表达 • 编写实例和分析 • 培训总结和展望
01
培训课程介绍
课程背景和目标
背景
GB/T 112009是中华人民共和国国家标准，规定了金属及其他无机覆盖层厚度测量方法的基本原则、试验室条件 、试验设备、试样制备、试验程序、数据处理和试验报告等要求。为了帮助相关人员更好地理解和应用该标准， 需要进行系统的培训。
参与标准编写工作
积极参与标准编写工作，提高自己的实践能 力和经验。
学习更多标准编写技巧
通过阅读相关书籍、参加培训班等方式学习 更多标准编写的技巧和方法。
学习其他相关标准
学习其他相关的标准，了解不同标准之间的 差异和联系。
THANKS
感谢观看
04
标准编写实践经验分享
01
经验1
在编写标准前，需要对相关领域 进行深入调研，了解实际需求和
存在的问题。
03
经验3
在编写标准时，需要遵循科学原 则和程序，确保标准的科学性和
公正性。
02
经验2
在编写标准时，需要注重内容的 清晰度和实用性，尽可能避免使
用复杂的术语和表述方式。
04
经验4
在编写标准后，需要进行严格的 审核和试验，确保标准的准确性
标准编写工作的展望和建议
01
加强标准编写技能 培训
加强对标准编写人员的技能培训 ，提高他们的编写能力和水平。
02
完善标准编写流程
完善标准的编写流程，包括制定 编写计划、组织编写人员、确定 编写内容和格式等。
03

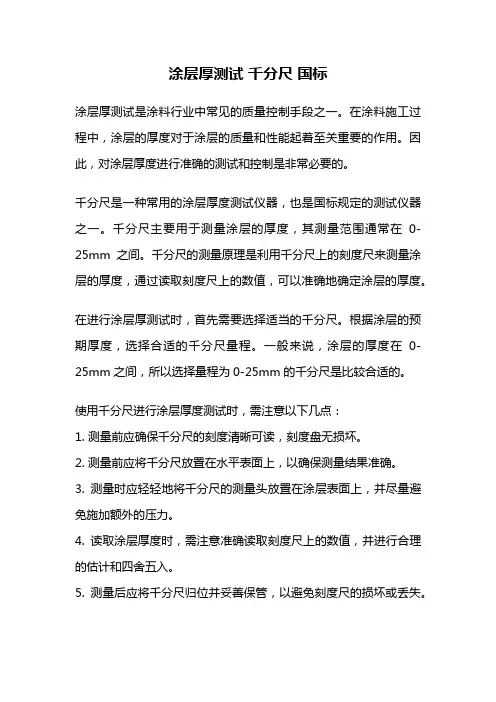

涂层厚测试 千分尺 国标
涂层厚测试千分尺国标涂层厚测试是涂料行业中常见的质量控制手段之一。
在涂料施工过程中，涂层的厚度对于涂层的质量和性能起着至关重要的作用。
因此，对涂层厚度进行准确的测试和控制是非常必要的。
千分尺是一种常用的涂层厚度测试仪器，也是国标规定的测试仪器之一。
千分尺主要用于测量涂层的厚度，其测量范围通常在0-25mm之间。
千分尺的测量原理是利用千分尺上的刻度尺来测量涂层的厚度，通过读取刻度尺上的数值，可以准确地确定涂层的厚度。
在进行涂层厚测试时，首先需要选择适当的千分尺。
根据涂层的预期厚度，选择合适的千分尺量程。
一般来说，涂层的厚度在0-25mm之间，所以选择量程为0-25mm的千分尺是比较合适的。
使用千分尺进行涂层厚度测试时，需注意以下几点：1. 测量前应确保千分尺的刻度清晰可读，刻度盘无损坏。
2. 测量前应将千分尺放置在水平表面上，以确保测量结果准确。
3. 测量时应轻轻地将千分尺的测量头放置在涂层表面上，并尽量避免施加额外的压力。
4. 读取涂层厚度时，需注意准确读取刻度尺上的数值，并进行合理的估计和四舍五入。
5. 测量后应将千分尺归位并妥善保管，以避免刻度尺的损坏或丢失。
千分尺的使用需要遵守国家标准，以确保测试结果的准确性和可靠性。
国标对千分尺的要求包括刻度的精度、刻度间距、指示误差等方面。
在使用千分尺进行涂层厚度测试时，应确保所使用的千分尺符合国标要求，并进行定期的校准和检验。
除了千分尺，还有其他一些常用的涂层厚度测试方法，如磁性涂层厚度测量仪、激光涂层厚度测量仪等。
这些仪器在不同的情况下有不同的适用性和优势，根据实际需求选择合适的测试方法。
涂层厚测试是涂料行业中不可或缺的质量控制手段。
千分尺作为常用的测试仪器之一，具有测量范围广、操作简便等特点，在涂层厚度测试中发挥着重要的作用。
通过合理使用千分尺和遵守国标要求，可以准确地测量涂层的厚度，保证涂层质量的稳定性和可靠性。
同时，还需要不断探索和研究更加高效和准确的涂层厚度测试方法，为涂料行业的发展提供更好的支持。
涂层测厚仪的操作与使用培训课件--湖北项目部
一 实物 介绍
涂层测厚仪根据测量原理一般有以下五种类型：
1.磁性测厚法 适用导磁材料上的非导磁层厚度测量.导磁材料一般为:
钢\铁\银等，此种方法测量精度高。
2.涡流测厚法 适用导电金属上的非导电层厚度测量.此种方法较磁性
测厚法精度低。 3.超声波测厚法
目前国内还没有用此种方法测量涂镀层厚度的,国外个别厂 家有这样的仪器,适用多层涂镀层厚度的测量或那么是以上两种 方法都无法测量的场合.但一般价格昂贵\测量精度也不高。
目录
1 实物介绍 2 实物用途 3 面板说明 4 使用过程 5 仪器校准 6 测量本卷须知 7压约为5V时，显示器上将出现电池符号，需要更换 电池。
2.如果在很长一段时间内不使用该仪表，请将电池取出，以防 电池腐烂而损坏仪表，依照电池盒上标签所示，正确地装上电池。
五 仪器校准
2.将测量探头提起1厘米以上，然后再将探头压放铁基上 〔或不带涂层的测量体上〕，观察铁基上的测量值，假设测量值 在0附近，说明校零成功，否那么，应重新校零。
五 仪器校准
3.校满度 〔1〕根据要测量的涂层厚度，选择适当的标准膜片，进行满度 校准。
3.校满度
五 仪器校准
〔2〕先将标准膜片入在铁基上〔或不带涂层的测量体上〕。
4.在确认校准正确的前提下，就可开始测量。假设对以 前的校准有所疑心的话，应再进行一次校准。校准的具体方 法详见仪器校准局部。仪器一旦校准，校准结果将自动存贮 在仪器中，下次开机测量时，可不必再次进行校准，除非对 测量的准确性有所疑心。
四 使用过程
5.将测量传感器压紧到被测涂层上，显示器上的值即 为待测涂层的测量值。
8.要更换测量单位，实现um(微米)和mil(密耳) ,只要轻按一 下单位转换键3-8即可。
GBT 4956 GBT4957-2003覆盖层厚度测量标准 ETIII
内容讲解
二、GB/T 4956-2003 4.6 表面粗糙度
有关内容讲解
增加测量次数是减 小或消除随机误差 的的一种手段。能 够一定程度上提高 测量的准确度。
内容讲解
二、GB/T 4956-2003 有关内容讲解 4.7基体金属机械加工方向 金属机械加工(如轧制)对材料的磁性能会产 生较大的影响
对于采用双极测头的仪器测量具有相同直径 球体表面和柱体表面覆盖层时，既使材料为 各向同性，测量结果仍然是不同的，并且在 圆柱表面沿平行于轴线方向和垂直于轴线方 向上进行测量所得结果也会有差异。
内容讲解
二、GB/T 4956-2003 有关内容讲解 4.5 曲率 因此在弯曲试样上进行测量需要进行专门的 校准。 5.2.1 校准泊可以应用于曲面校准 5.3.4 曲面校准的曲率要求 6.4 曲率
内容讲解
二、GB/T 4956-2003 有关内容讲解 4.1 覆盖层厚度 对于厚的覆盖层，其测量准确度等于某一 近似恒定的分数与厚度的乘积。 即测量的相对误差近似为一常数，而绝对误 差明显地随被测量覆盖层厚度的增加而增大。 例如，如果测量相对误差为5% 则对于20μ m 和200μ m 镀层测量的绝对误差分别为lμ m 和10μ m。
内容讲解
二、GB/T 4956-2003 有关内容讲解 4.12 测头压力 主要考虑到覆盖层的刚性较差，以不同的压 力施加于测量表面时，会引起覆盖层不同程 度的变形，难以获得稳定、准确的测量。 软的覆盖层可用金属箔覆盖住再测量, 然后从 测量值中减去金属箔的厚度。 许多测厚仪器在检测线圈壳体内装有弹簧， 以保证操作的一致性。 6.10 技巧 主要考虑人为因素的影响，如压力、速率等。

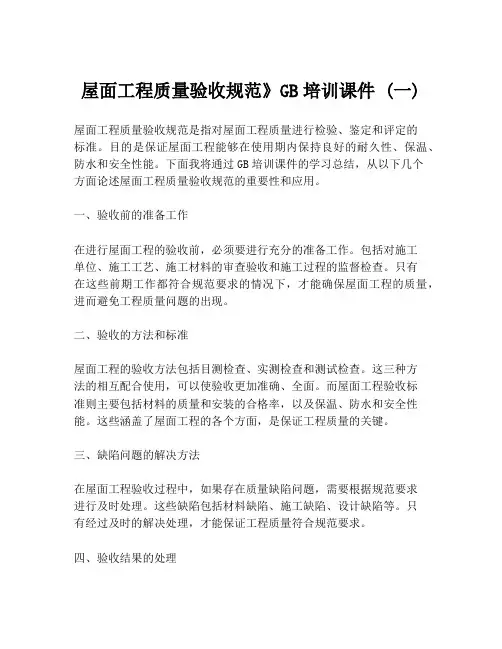

屋面工程质量验收规范》GB培训课件 (一)
屋面工程质量验收规范》GB培训课件 (一)屋面工程质量验收规范是指对屋面工程质量进行检验、鉴定和评定的标准。
目的是保证屋面工程能够在使用期内保持良好的耐久性、保温、防水和安全性能。
下面我将通过GB培训课件的学习总结，从以下几个方面论述屋面工程质量验收规范的重要性和应用。
一、验收前的准备工作在进行屋面工程的验收前，必须要进行充分的准备工作。
包括对施工单位、施工工艺、施工材料的审查验收和施工过程的监督检查。
只有在这些前期工作都符合规范要求的情况下，才能确保屋面工程的质量，进而避免工程质量问题的出现。
二、验收的方法和标准屋面工程的验收方法包括目测检查、实测检查和测试检查。
这三种方法的相互配合使用，可以使验收更加准确、全面。
而屋面工程验收标准则主要包括材料的质量和安装的合格率，以及保温、防水和安全性能。
这些涵盖了屋面工程的各个方面，是保证工程质量的关键。
三、缺陷问题的解决方法在屋面工程验收过程中，如果存在质量缺陷问题，需要根据规范要求进行及时处理。
这些缺陷包括材料缺陷、施工缺陷、设计缺陷等。
只有经过及时的解决处理，才能保证工程质量符合规范要求。
四、验收结果的处理经过屋面工程的全面验收后，要对验收结果进行处理。
一方面，要及时将验收结果反馈给施工单位，并要求其及时改正问题并重新进行验收。
另一方面，要将验收结果上报建设部门，以保证工程质量的最终验收和评价。
只有这样，才能确保屋面工程质量的稳定和可靠性。
总之，屋面工程质量验收规范的应用是建筑工程的一个重要方面，必须确保质量验收工作的规范和科学性。
只有这样，才能确保建筑工程质量的稳定性和可靠性。

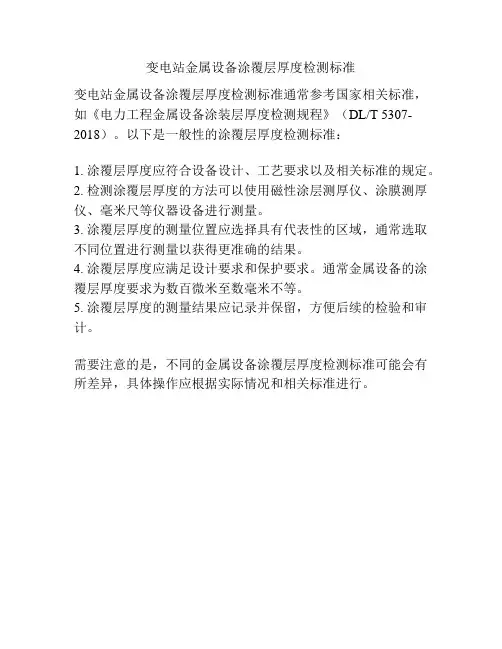

变电站金属设备涂覆层厚度检测标准
变电站金属设备涂覆层厚度检测标准
变电站金属设备涂覆层厚度检测标准通常参考国家相关标准，如《电力工程金属设备涂装层厚度检测规程》（DL/T 5307-2018）。
以下是一般性的涂覆层厚度检测标准：
1. 涂覆层厚度应符合设备设计、工艺要求以及相关标准的规定。
2. 检测涂覆层厚度的方法可以使用磁性涂层测厚仪、涂膜测厚仪、毫米尺等仪器设备进行测量。
3. 涂覆层厚度的测量位置应选择具有代表性的区域，通常选取不同位置进行测量以获得更准确的结果。
4. 涂覆层厚度应满足设计要求和保护要求。
通常金属设备的涂覆层厚度要求为数百微米至数毫米不等。
5. 涂覆层厚度的测量结果应记录并保留，方便后续的检验和审计。
需要注意的是，不同的金属设备涂覆层厚度检测标准可能会有所差异，具体操作应根据实际情况和相关标准进行。
