山东大学继续教育学院热能与动力工程 专业热力发电厂考试题A

热能与动力工程测试技术试题（B ）一、选择题1．（ ）的输出信号能否精确、快速和稳定地与被测参数相转换，对测量系统的好坏有着决定性的作用。

A. 传感器B. 变换器C. 传输通道D. 显示装置 2．电接点水位计的供电电源应采用（ ）。

A. 交流电源B. 直流电源C. 交流或直流都可以D. 高压电源 3．测量气体压力时，取压口应引自管道截面的（ ）。

A. 下方 B. 侧上方 C. 侧下方 D. 上方4．在汽包压力变化期间，电接点水位计和云母水位计的示值（ ）。

A.云母水位计误差大 B.电接点水位计误差大 C.示值无效 D.基本相同5．测量时环境温度的微小改变造成的误差属于（ ）。

A.疏失误差 B.随机误差 C.系统误差 D.基本误差 6．超声流量计是属于（ ）。

A.容积式流量计B.速度式流量计C.差压式流量计D.阻力式流量计 7．为了减小云母水位计的指示误差△H ，应该（ ）。

A.缩短云母水位计的汽水连通管高度L B.加长云母水位计的汽水连通管高度LC.将云母水位计中心线的安装位置等于汽包中心线D.将云母水位计中心线的安装位置偏高于汽包中心线约△H 值 8．仪表的折合（引用）误差为（ ）。

A. 0100%c x x x-γ=⨯ B. 00100%c x x x -γ=⨯ C. 100%c Aδγ=±⨯ D. max 100%c A δγ=±⨯9．涡轮流量计的检测线圈输出（ ）信号。

A.模拟 B.数字 C.电流 D.电压10．通常称S 分度热电偶指的是下列何种热电偶? （ ） A.铂铑10-铂 B.铂铑30-铂铑6 C.镍铬-镍硅 D.铜-铜镍二、填空题1．普通型热电偶由____________、____________、保护套管和接线盒等主要部分组成。

2．差压式水位计准确测量汽包水位的关键是_________________之间的准确转换，这种转换是通过_______________实现的。

工程热力学1一、选择题1、孤立系统是指（ D ）的热力系统。

A）具有活动边界；B）与外界没有功量交换；C）与外界没热量交换；D）与外界没有物质交换和能量交换2、在p—v图上，过程曲线与横坐标所围成的面积代表（ A ）。

A）功的大小；B）热量大小；C）循环净功；D）循环净热量3、（ C ）的焓和热力学能是温度的单值函数。

A）水蒸汽；B）所有气体；C）理想气体；D）湿空气4、公式q＝Δu＋w适用于闭口系中的（ C ）。

A）理想气体的可逆过程；B）实际气体的任意过程；C）任何工质的任意过程；D）任何工质的可逆过程5、在两恒温热源之间工作的可逆热机，热效率高低取决于（ D ）。

A）热力循环包围的面积大小；B）高温热源温度；C）低温热源温度； D）高温热源及低温热源温度6、工质完成一个不可逆循环后，其熵变化（ C ）。

A）增加；B）减少；C）为零；D）可能增加、减少或为零7、在相同的温度变化区间内，理想气体经历一个定容过程时，其热力学能变化量比经历一个定压过程时（ B ）。

A）大；B）大小相等；C）小；D）大或小不确定8、能够引起开口系统熵变化的机理不包括（）。

A）作功；B）传热；C）质量交换；D）不可逆性9、当含湿量不变时，温度升高相对湿度会（ B ）A）增大；B）减小；C）不变；D）无法判断10、闭口系统经历不可逆绝热过程后，系统的熵会( ).A）减小B）不变C）增大D）可能增加，也可能减小二、填空题1、露点温度是湿空气在一定水汽含量和气压都不改变条件下冷却开始结出露珠时候的温度。

2、在稳定流动的开口系统中，技术功的计算式是_____________________________________。

3、提高郎肯循环热效率的措施有__、_________________和________________。

4、压缩蒸汽制冷理想循环是由等熵压缩，等压冷却,等熵膨胀，和定压吸热四个过程依次组成。

5、提高定容加热理想循环热效率的措施是____增大_压缩比ε6、使气流速度由亚声速提高到超声速应选用_____喇叭形______形状的喷管。

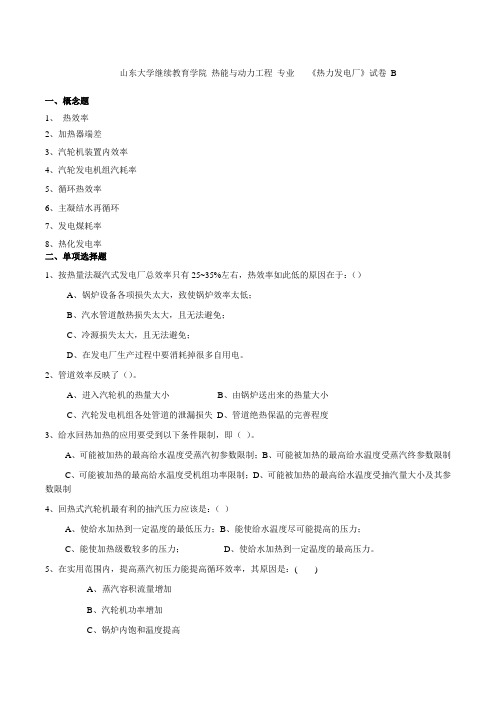

山东大学继续教育学院热能与动力工程专业《热力发电厂》试卷B一、概念题1、热效率2、加热器端差3、汽轮机装置内效率4、汽轮发电机组汽耗率5、循环热效率6、主凝结水再循环7、发电煤耗率8、热化发电率二、单项选择题1、按热量法凝汽式发电厂总效率只有25~35%左右，热效率如此低的原因在于：（）A、锅炉设备各项损失太大，致使锅炉效率太低；B、汽水管道散热损失太大，且无法避免；C、冷源损失太大，且无法避免；D、在发电厂生产过程中要消耗掉很多自用电。

2、管道效率反映了（）。

A、进入汽轮机的热量大小B、由锅炉送出来的热量大小C、汽轮发电机组各处管道的泄漏损失D、管道绝热保温的完善程度3、给水回热加热的应用要受到以下条件限制，即（）。

A、可能被加热的最高给水温度受蒸汽初参数限制；B、可能被加热的最高给水温度受蒸汽终参数限制C、可能被加热的最高给水温度受机组功率限制；D、可能被加热的最高给水温度受抽汽量大小及其参数限制4、回热式汽轮机最有利的抽汽压力应该是：（）A、使给水加热到一定温度的最低压力；B、能使给水温度尽可能提高的压力；C、能使加热级数较多的压力；D、使给水加热到一定温度的最高压力。

5、在实用范围内，提高蒸汽初压力能提高循环效率，其原因是：( )A、蒸汽容积流量增加B、汽轮机功率增加C、锅炉内饱和温度提高D、蒸汽过热度提高6、若提高凝汽器真空，机组出力增加ΔNd，循环水泵功率增加ΔNs，则最佳真空为：（）A、ΔNd-ΔNs之差最大时对应的真空B、ΔNd/ΔNs最大时对应的真空C、（ΔNd-ΔNs）/ΔNs最大时对应的真空D、（ΔNd-ΔNs）/ΔNd最大时对应的真空7、蒸汽中间再热方法中，蒸汽压损最大的是：（）A、烟气再热B、新蒸汽再热，C、中间载热质再热8、为减少加热器中的不可逆热交换损失应（）A、增大热交换的温度水平；B、增大热交换热量；C、增加传热温差；D、增加热交换时工质质量9、热电厂用于发电的厂用电率可表示为：（）A、用于发电的厂用电量与发电量之比B、用于供热的厂用电量与发电量之比C、全厂的厂用电量与发电量之比D、用于发电的厂用电量与全厂总能耗量之比10、要使蒸汽中间再热的经济性提高，必须是基本循环热效率（）再热附加循环热效率。

2009-2010学年第1学期热力发电厂课程A卷参考答案及评分标准制定教师：赵斌审核人：考试时间：2009年11月10日一、名词解释（10分）1、发电热耗率：发电厂单位发电功率所消耗的能（热）量。

2、端差：加热器汽侧压力下的饱和温度与出口水温之间的差值。

3、发电煤耗率：发电厂单位发电功率所需要的耗煤量。

4、除氧器的自生沸腾：当除氧器接收的高加疏水及有关辅助汽水流量在除氧器内放热很大，无需抽汽的热量就可以使除氧器的水达到饱和温度的现象。

5、热化发电率：质量不等价的热电联产的热化发电量与热化供热量的比值。

二、填空题（每空1分，共20分）1、除氧（除氧器）2、卸煤、受煤3、锅炉烟气再热、新蒸汽再热4、给水泵、高压加热器5、中间再热6、lkWh、蒸汽量7、排汽、相对内8、给水、氧气9、电力驱动、蒸汽驱动10、设计温度11、不可逆12、供热量、供汽参数三、单项选择题（每小题1分，共10分）1、A2、A3、C4、A5、D6、B7、D8、A9、B 10、C四、多项选择题（每小题2分，共10分）1、BD2、AC3、AC4、CE5、AE五、判断题（每小题1分，共10分）1、V2、V 3> X 4、V 5、J6、X7、J8、J9、J 10、V六、简答题（每小题5分，共10分）解：（1）〜典-h） + s （斤日一hj = a 抑（h wj - h wj+1）⑵ aj（hj- h wj+l） + a （殆-h wj+J = a fw（鶴-h wj+l）七、作出符合下列条件的火电厂热力系统图（30分）解：1、高、中、低压三缸两排汽，低压缸对称分流，一次中间再热；（5分）2、机组有八级回热，三高、四低、一除氧，其中高压缸两段、中压缸两段抽汽；（5分）3、#1、#2高压加热器带有内置式蒸冷段和疏冷段，#3号高压加热器带外置式蒸汽冷却器（串联布置），#5低压加热器只带有内置式蒸汽冷却段；（3分）4、高压加热器的疏水逐级自流入除氧器，低压加热器除最低一级加热器外均采用疏水逐级自流方式，最末一级低压加热器疏水采用疏水泵方式打到其出口，轴封加热器疏水至凝汽器热井；（3分）5、前置泵、给水泵均由小汽轮机带动，汽源来自第四段抽汽，排汽至主凝汽器；（3分）6、带给水泵、凝结水泵再循环；（3分）7、补水补入凝汽器；（1分）8、锅炉一级连排扩容器扩容蒸汽至除氧器，未扩容的排污水经排污冷却器至地沟；（3分）9、第一至第六段抽汽管路上有电动阀和逆止阀，最末两段抽汽管路上没有任何阀门。

《热力发电厂》课程知识复习学习材料试题与参考答案一、单选题1、高压加热器的旁路阀门若关闭不严（B）A降低机组的安全性B会降低机组的经济性C对机组的安全性和经济性都有影响D对机组安全性和经济性都无影响2、蒸汽轮机对外作的轴功来源于工质从汽轮机进口到出口的（A）A焓降B温度降C压力降D熵降3、热力系统中压力最高的部位是（D）A锅炉汽包内B锅炉过热器出口C汽轮机主汽门前D给水泵出口4、蒸汽表压力为12MPa的锅炉属于：（C）A中压或低压锅炉B高压锅炉C超高压锅炉D亚临界锅炉5、回热循环系统的核心（B）A回热抽汽管道B回热加热器C疏水管道D疏水泵6、通常大、中型电厂锅炉的排烟温度控制在以下哪个范围内为好？（B）A80～100℃B100～160℃C160～180℃D180℃以上7、国产200MW凝汽式机组的给水温度一般为（C）℃A150-170 B210-230 C220-250 D247-2758、低负荷时高加疏水由逐级自流入除氧器切换成逐级自流入低压加热器，其原因是（B）A防止除氧器自生沸腾B不能自流入除氧器C防止除氧水箱水位过高D防止给水泵汽蚀9、其它条件不变提高蒸汽初温，循环效率提高的原因是（B）A冷源损失数量减少B平均吸热温度提高C蒸汽湿度减少D蒸汽容积流量增加10、疏水逐级自流加装疏水冷却器后，可提高机组的热经济性，其原因是（A）A减少了对低压抽汽的排挤B增加了对低压抽汽的排挤C减少了对高压抽汽的排挤D充分利用了疏水的热量11、高压缸排汽管道上设有（C），以防止汽轮机事故停机时旁路系统的蒸汽倒流入汽轮机A闸阀B节流阀C逆止阀D调节阀12、现低大型凝汽式电厂的化学补充水普遍引入（C）A除氧器B疏水扩容器C凝汽器D疏水箱13、给水温度一定时，随回热级数的增加其热经济性（B）A先增加后减少B增长率不断减少C增长率不断增加D以不变的增长率增加14、热化系数是一个表明以热电联产为基础，把热电联产与热电分产按一定比例组成的热电联产能量供应系统综合经济性的（C）A总的热经济指标B分项热经济指标C宏观控制指标D综合控制指标15、除氧器需要装置在一定的高度是为了（B）A保证除氧效果B提高给水泵的安全性C缩短系统管道长度D有利于机组启动16、凝汽式发电厂总效率只有25~35%左右，效率如此低的原因在于：（C）A锅炉设备各项损失太大，致使锅炉效率太低B汽水管道散热损失太大，且无法避免C冷源损失太大，且无法避免D在发电厂生产过程中要消耗掉很多自用电17、下列不是IGCC发电技术的优点的是（D）A耗水量比较少B燃煤后的废物处理量少C有利于降低生产成本D可在功率较小的条件下适用18、水在锅炉中的加热汽化过程是一个（B）。

安装专业高级工试卷热力发电厂课程试题（A）一、填空题：（共20分）1、工质的热力除氧是按气体溶于水中的两条定律来达到除氧的目的，此两条定律为————————————和————————————。

2、管道的规范在工程上是用————————和——————————表示的。

3、湿式除尘器是利用————————作用和————————作用将灰粒分离出来的除尘器。

4、采用给水回热，提高给水温度，冷源损失——————，热经济性————————。

5、表面式加热器的疏水方式有————————和————————————，高压加热器疏水通常选用——————————————。

6、为降低加热器的端差和“排挤”常把高压加热器分为————————段、——————————段、——————————段三部分。

7、蒸汽中间再热的目的是：1）——————————————————————————————————；2）——————————————————————————————————————。

8、热电厂供热系统载热质有——————————和————————两种，分别称为______网和__________网，对工业热负荷则多采用___________作为载热质。

9、现代发电厂常用的主蒸汽管道系统有———————————。

、____________、______________三种形式。

10、根据火电厂容量和所采用的设备不同，除灰方式可分为：＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿三种。

二、选择题（２０分）１、再热机组的主蒸汽系统都采用（）Ａ、切换母管制Ｂ、集中母管制Ｃ、单元制Ｄ、扩大单元制２、对于圆管内液体流动，雷诺数为5600，其流态为（）A、视流速而定B、层流C、紊流D、液体种类不同流态不同3、轴流泵启动时，要求出口阀门（）A、全开B、全闭C、半开D、视负荷而定4、对管道进行补偿不能采用（）A、冷紧B、支吊架C、管道的自身弯曲D、补偿器5、再热系统的主要作用（）A、提高机组的循环热效率B、降低机组的排汽温度C、提高蒸汽的初温D、提高蒸汽的初压6、国产N300机组采用的再热方法是（）A、烟气再热B、新蒸汽再热C、中间载热质再热7、定压运行除氧器的用汽管路设有切换阀，属于（）A、保护类阀门B、关断类阀门C、调节类阀门8、对于给水泵运行，下列哪种措施不能防止给水汽化（）A、设置给水再循环管B、设置前置泵C、出口管路设有逆止阀和截止阀D、高位布置除氧器9、造成火力发电厂效率低的主要原因：（）（A）锅炉效率低（B）汽轮机排汽热损失（C）发电机热损失（D）汽轮机机械损失10、回热系统中，在“排挤”现象最严重的地方装有（）A、混合式加热器B、疏水冷却器C、轴封加热器D、蒸汽冷却器三、名词解释（16分）1、端差：2、“排挤”现象：3、原则性热力系统：4、管道冷拉：四、问答（24分）1、工质中含有气体对热力系统和设备有什么危害？除氧器有任务是什么？2、影响管道热应力及作用力的因素有哪些？其影响如何？3、电除尘的工作原理是什么？4、什么是给水回热加热？有何意义？五、作图（20分）1、画出300MW机组一级大旁路加辅助高压旁路的系统图，并写出系统中的主要设备名称。

山东大学继续教育学院热能与动力工程专业《热力发电厂》试卷C答案及评分标准一、概念题1、除氧器再生沸腾当进入除氧器的其他汽水足够把进入除氧器的凝结水加热到饱和温度，即不需除氧器抽汽时，由于破坏除氧器内的汽水正常流动，除氧效果恶化，排汽量大增，此种现象即除氧器的再生沸腾现象。

2、热化发电比X=Wh/W,供热机组供热汽流的发电量/总的发电量3、给水回热循环是利用已在汽轮机中作过的蒸汽，通过给水回热加热器将回热蒸汽冷却来加热给水，以减少液态区低温工质的吸热，因而提高循环的吸热平均温度，使循环热效率提高。

4、蒸汽再热循环是保证汽轮机最终湿度在允许范围内的一项有效措施。

5、管道效率汽轮机的热耗量与锅炉热负荷之比。

用来表征蒸汽从锅炉流至汽轮机进口，由于发生压力损失和散热损失而导致的能量损失。

6、加热器端差加热器汽侧压力下的饱和水温与出口水温的差值,有称上端差.下端差: 离开加热器的疏水温度与加热器进口温度之差。

7、凝汽式电厂的热耗率发电厂每生产1kW×h的电能所需要的热量。

8、回热作功比机组的回热汽流作功量占机组总作功量的比例.二、单项选择题1、高压加热器的旁路阀门若关闭不严，（B ）A降低机组的安全性B会降低机组的经济性C对机组的安全性和经济性都有影响D对机组安全性和经济性都无影响2、汽轮机Ⅰ,Ⅱ级旁路（即高、低压旁路）的减温水。

（A ）A都来自给水B都来自凝结水C分别来自给水和凝结水D都来自循环水3、凝结水泵和给水泵都需要设置＿＿。

（D ）A再循环管和抽空气管B抽空气管和逆止阀C抽空气管和备用水泵D再循环管和逆止阀4、热力系统中压力最高的部位是＿＿。

（D ）A锅炉汽包内B锅炉过热器出口C汽轮机主汽门前D给水泵出口5、在汽轮机相对内效率中考虑的损失包括＿＿。

（C）A余速损失和轴封漏汽损失B湿汽损失和汽轮机机械损失C动叶损失和中低压缸联通管的节流损失D主蒸汽管道的散热损失和主汽门的节流损失6、有回热的机组的给水温度＿＿。

二、单项选择题1、高压加热器的旁路阀门若关闭不严，（）A降低机组的安全性B会降低机组的经济性C对机组的安全性和经济性都有影响D对机组安全性和经济性都无影响2、汽轮机Ⅰ,Ⅱ级旁路（即高、低压旁路）的减温水。

（）A都来自给水B都来自凝结水C分别来自给水和凝结水D都来自循环水3、凝结水泵和给水泵都需要设置＿＿。

（）A再循环管和抽空气管B抽空气管和逆止阀C抽空气管和备用水泵D再循环管和逆止阀4、热力系统中压力最高的部位是＿＿。

（）A锅炉汽包内B锅炉过热器出口C汽轮机主汽门前D给水泵出口5、在汽轮机相对内效率中考虑的损失包括＿＿。

（）A余速损失和轴封漏汽损失B湿汽损失和汽轮机机械损失C动叶损失和中低压缸联通管的节流损失D主蒸汽管道的散热损失和主汽门的节流损失6、有回热的机组的给水温度＿＿。

（）A随负荷的升高而升高B随负荷的升高降低C不随负荷变化而变化D与负荷的变化无确定的关系7、给水温度一定时，随回热级数的增加其热经济性。

（）A先增加后减少B的增长率不断减少C的增长率不断增加D以不变的增长率增加8、决定并列运行热力设备间负荷经济分配的是设备的＿＿。

（）A能耗率和空载能耗B煤耗率C空载能耗D微增能耗率9、有些机组的疏水泵不设备用泵是因为。

（）A该疏水泵进口压力较低不易产生汽蚀B该疏水泵流量较小不易损坏C该疏水泵损坏后可将其对应的加热器切除D该疏水泵损坏后可将其疏水改为自流方式10、机组正常运行时，抽汽逆止阀若未完全打开则。

（）A危及机组的安全性B会降低机组的热经济性C会引起管道振动D对机组无影响11、机组采用再热后将。

（）A增强机组回热的效果B提高循环的初参数C增加排汽干度D提高锅炉效率12、混合式加热器相对于表面式加热器的优点是。

（）A传热时没有温差B由其构成的回热系统较简单C可提高机组的安全性D热经济性较好13、煤耗率的单位是。

（）A kJ／(kW×h）B kg／(kW×h）C kJ／hD g／kW14、再热的目的是。

热动技术员试题（A）一．填空（40分，每空1分）1.对蒸汽轮机来讲提高蒸汽初温，使排汽干度得到，减少了低压排汽缸的排汽湿汽损失，相对减少了损失、从面提高了蒸汽轮机的效率。

2.火电厂的冷端系统是指汽轮机、和冷却水供水系统连成为一个整体的系统，冷端系统的优化也是提高汽轮机经济性能的重要手段。

3.燃气轮机组主要由、、三大部分组成，与常规火电厂相比整个装置体积小、重量轻、占地少、安装周期短等多个优点。

4.热力系统是热电厂实现热功转换的热力工艺系统，系统是汽轮机热力系统的基础，与、三者决定机组的实际经济性能。

5.热力电厂汽水损失，根据损失部位分为和两大类。

6.汽轮机凝气设备是由、、、循环水泵及其连接管道组成。

7.锅炉有效利用热量包括过热、再热蒸汽的吸热、、排污水的吸热。

8.自然循环锅炉循环回路常出现的循环故障有、、、汽水分层等故障。

9.锅炉在升压过程中，由于饱和温度的升高，锅炉工质和金属的蓄热量随之，上升管产汽量。

10.炉膛强度又称炉膛热负荷，包括、、燃燃器区热强度和炉膛面热强度。

11.电厂锅炉的启动与停运方式，有、和两种类型。

12.汽水共腾为锅炉炉水中达到或超过临界含量，汽包水面出现很厚的泡沫层，出现汽水共腾应立即停止。

13.临界转速是指蒸汽在喷管中膨胀加速过程中，当与相等时的转速。

14.汽轮机级的转周效率是衡量汽轮机工作经济性的重要指标，是指在级内所作的功。

15.热力除氧的的机理基于四个理论，分别是、、、。

16.锅炉给水常用的化学除氧方法有、、加氧加氨联合处理、凝结水的化学处理五个。

17．在热能与动力工程序领域中，需要测量的物理量主要有、、、功率、转速等。

二. 判断题(15分,每题1分)1.给水回热的循环经济性，只与循环的初终参数有关，而与回热过程无关。

（）2.热力系统分析现通常采用以分析法为代表的热力学第一定律。

（）3.发电厂在回收工质的同时，总有热量的回收利用。

（）4.汽轮机停机和降负荷过程中转子的热应力基本与启动和升负荷过程相同。

一．名词解释：1.煤耗率汽轮发电机组每生产1的电能所需要的煤耗量2.上端差表面是加热器的端差，有时也称为上端差，通常指加热器汽侧出口疏水温度（饱和温度）与水侧出口温度之差。

3.有效汽蚀余量指在泵的吸入口处，单位重量液体所具有的超过气化压力的富余能量，即液体所具有的避免泵发生汽蚀的能量。

4.燃料利用系数热电厂外供电、热两种产品的数量之和与其输入能量之比。

5.热化发电比热化发电量占机组发电量的比值二．简答题：1.高参数机组为啥选择中间再热所谓中间再热就是将高压缸排汽送到锅炉再热器加热，提高温度以后又引回到汽轮机中做功。

采用蒸汽中间再热是为了提高发电厂的热经济性和适应大机组发展的需要。

随着初压的增加，汽轮机排气湿度增加，为了使排气湿度不超过允许限度可采用中间再热。

采用中间再热，不仅减少了汽轮机排气湿度，改善了汽轮机末级叶片的工作环境，提高了汽轮机的相对内效率。

2.除氧器自身沸腾由除氧器的热力计算中若计算出的加热蒸汽量为零或负值，说明不需要回热抽气加热，仅凭其他进入除氧器的蒸汽和疏水就可以满足将水加热到除氧器工作压力下的饱和温度，这种现象称为自生沸腾。

除氧器自生沸腾时，回热抽气管上的止回阀关闭，破坏了汽水逆向流动，排气工质损失加大，热量损失也加大，除氧效果恶化。

3.为什么采用蒸汽冷却器随着汽轮机组向高参数大容量发展，特别是再热的采用，较大的提高了中低压缸部分回热抽气的过热度，尤其是再热后第一、二级抽汽口的蒸汽过热度，使得再热后各级回热加热器内汽水换热温差增大，用损失增加，即不可逆损失加大，从而削弱了回热效果。

为此，让过热度较大的回热抽气先经过一个冷却器或冷却段降低蒸汽温度后，再进入回热加热器，这样不但减少了回热加热器内汽水换热的不可逆损失，而且还不同程度的提高了加热器出口水温，减少了加热器端差，改善了回热系统的经济性。

4.汽轮机排气压力对热经济性的影响在汽轮机初参数一定的情况下，降低汽轮机排气压力将使循环放热过程的平均温度降低，根据卡诺循环原理知，理想循环热效率将随着排气压力的降低而增加。
