预制装配式钢筋混凝土楼梯

一、现浇钢筋混凝土楼梯的特点现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整浇在一起的楼梯。

它整体性好，刚度大，坚固耐久，抗震较为有利。

但是在施工过程中，要经过支模板，绑扎钢筋，浇灌混凝土，振捣，养护，拆模等作业，受外界环境因素影响较大，工人劳动强度大。

在拆模之前，不能利用它进行垂直运输。

因而较适合于比较小且抗震设防要求较高的建筑中，对于螺旋形楼梯、弧形楼梯等形状复杂的楼梯，也宜采用现浇楼梯。

二、现浇钢筋混凝土楼梯的分类及其构造１.钢筋混凝土板式楼梯板式的楼梯段作为一块整浇板，斜向搁置在平台梁上，楼梯段相当于一块斜放的板，平台梁之间的距离即为板的跨度。

楼梯段应沿跨度方向布置受力钢筋。

也有带平台板的板式楼梯，即把两个或一个平台板和一个梯段组合成一块折形板。

这样处理平台下净空扩大了，但斜板跨度增加了。

当楼梯荷载较大，楼梯段斜板跨度较大时，斜板的截面高度也将很大，钢筋和混凝土用量增加，经济性下降。

所以板式楼梯常用于楼梯荷载较小，楼梯段的跨度也较小的住宅等房屋。

板式楼梯段的底面平齐，便于装修。

２.梁板式楼梯梁板式楼梯是由踏步板、楼梯斜梁、平台梁和平台板组成。

荷载由踏步板传给斜梁，再由斜梁传给平台梁，而后传到墙或柱上。

梁板式梯段在结构布置上有双梁布置和单梁布置之分。

双梁式梯段系将梯段斜梁布置在踏步的两端，这时踏步板的跨度便是梯段的宽度。

也就是楼梯段斜梁间的距离。

梁板式楼梯与板式楼梯相比，板的跨度小，故在板厚相同的情况下，梁板式楼梯可以承受较大的荷载。

反之，荷载相同的情况下，梁板式楼梯的板厚可以比板式楼梯的板厚减薄。

而且踏步部分的混凝土，在板式梯段是一种负担，梁板式楼梯中则作为板结构的一部分，这样板的计算便可以扩大到踏步三角形中。

当斜梁在板下部称为正梁式梯段，上面踏步露明，常称明步。

有时为了让楼梯段底表面平整或避免洗刷楼梯时污水沿踏步端头下淌，弄脏楼梯，常将楼梯斜梁反向上面称反梁式梯段，下面平整，踏步包在梁内，常称暗步。

预制装配式钢筋混凝土楼梯制作及安装施工工法预制装配式钢筋混凝土楼梯制作及安装施工工法一、前言预制装配式钢筋混凝土楼梯制作及安装施工工法是一种现代化、快速、高效的楼梯施工工法。

相对于传统的现浇楼梯，预制楼梯在制作工艺、质量控制和施工效率方面具有明显优势，并且适用范围广泛。

本文将详细介绍该工法的工艺原理、施工过程、劳动组织、机具设备、质量控制、安全措施以及经济技术分析等方面的内容，旨在通过实例分析，为读者提供一个实用、准确、可信的指导。

二、工法特点预制装配式钢筋混凝土楼梯制作及安装施工工法的特点主要包括：1. 工艺简化：通过预制和装配方式，减少施工过程中的工序和现场的施工难度，大幅度提高工作效率。

2. 质量可控：在工厂条件下进行制作，能够确保材料的充分配合、施工质量的可控性和一致性，提高楼梯制作质量。

3. 安装方便：通过标准化设计和生产，楼梯安装过程简便、快速，减少了现场施工中的复杂操作。

4. 节约成本：减少现场人工和材料浪费，提高施工效率，节约施工成本。

5. 环境友好：采用工业化生产和装配方式，减少对环境的影响。

三、适应范围预制装配式钢筋混凝土楼梯适用于各类建筑工程，特别是高层建筑、商业综合体、办公楼等。

它可以满足不同楼梯形式和规格的需求，同时也适用于新建和改造工程。

四、工艺原理预制装配式钢筋混凝土楼梯的制作与安装施工，通过将钢筋混凝土楼梯模块化制作，再进行现场拼装安装。

其理论依据主要包括以下几点：1. 工厂预制：楼梯的主体部分在工厂进行预制，包括钢筋加工、模板搭设、混凝土浇筑等工序。

2. 模块化设计：采用模块化设计，楼梯分为若干个标准化模块，不同模块之间可以按照需要进行组合。

3. 现场拼装：将预制好的楼梯模块通过吊装设备运至现场，按照设计要求进行拼装施工。

4. 紧固连接：通过螺栓、焊接等方式进行模块之间及模块与结构之间的紧固连接。

5. 非开挖施工：楼梯的安装通过现场吊装设备进行，不需要进行开挖作业，减少现场对地基的干扰。

2024年一级造价师之建设工程技术与计量（土建）题库附答案（典型题）单选题（共45题）1、设计速度≤60km／h，每条大型车道的宽度宜为（）。

A.3.25mB.3.30mC.3.50mD.3.75m【答案】 C2、在湿度大，松散的土中挖 4m 深的沟槽，支护应优先选用（）。

A.间断式挡土板B.垂直式挡土板C.连续式挡土板D.重力式挡土板【答案】 C3、（2019年真题）高层建筑的屋面排水应优先选择（）。

A.内排水B.外排水C.无组织排水D.天沟排水【答案】 A4、（2014年真题）地基承载力较低、台身较高、跨径较大的桥梁，应优先采用（）。

A.重力式桥台B.轻型桥台C.埋置式桥台D.框架式桥台【答案】 D5、关于桥墩构造的说法，正确的是（）。

A.大跨径的实体桥墩，墩帽厚度一般不小于0.3mB.钢筋混凝土空心桥墩，墩身壁厚不小于500mmC.薄壁空心墩一般按构造配筋D.柔性排架桩墩高度大于5.0m时，宜设置双排架墩【答案】 D6、根据《房屋建筑与装饰工程工程量计算规范》（GB50854-2013），关于柱保温的工程量计算，下列说法正确的是（）。

A.按柱外围周长乘保温层高度及厚度B.按保温层外围周长乘保温层高度及厚度C.按保温层中心线展开长度乘保温层高度以面积计算D.按柱表面积乘保温层厚度【答案】 C7、下列建筑装饰涂料中，常用于外墙的涂料是（）。

A.醋酸乙烯—丙烯酸酯有光乳液涂料B.聚醋酸乙烯乳液涂料C.聚乙烯醇水玻璃涂料D.苯乙烯—丙烯酸酯乳液涂料【答案】 D8、种植隔热层的屋面坡度大于（）时，绝热层、防水层、排（蓄）水层、种植土层均应采取防滑措施。

A.10%B.15%C.20%D.30%【答案】 C9、与普通混凝土相比，高强度混凝土的特点是（）。

A.早期强度低，后期强度高B.徐变引起的应力损失大C.耐久性好D.延展性好【答案】 C10、高强混凝土的粗骨料最大公称粒径不应大于（）mm。

A.15B.20C.25D.30【答案】 C11、工程量的作用不包括（）。

预制装配式钢筋混凝⼟楼梯预制装配式钢筋混凝⼟楼梯按其构造⽅式可分为梁承式、墙承式和墙悬臂式等类型。

⼀、梁承式预制装配梁承式钢筋混凝⼟楼梯系指梯段由平台梁⽀承的楼梯构造⽅式。

由于在楼梯平台与斜向梯段交汇处设置了平台梁，避免了构件转折处受⼒不合理和节点处理的困难，在⼀般⼤量性民⽤建筑中较为常⽤。

预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进⾏划分。

1、梯段(1) 梁板式梯段梁板式梯段由梯斜梁和踏步板组成。

⼀般在踏步板两端各设⼀根梯斜梁，踏步板⽀承在梯斜梁上。

(2) 板式梯段板式梯段为整块或数块带踏步条板，其上下端直接⽀承在平台梁上。

由于没有梯斜梁，梯段底⾯平整，结构厚度⼩，其有效断⾯厚度可按L/20--L/30估算,由于梯段板厚度⼩,且⽆梯斜梁,使平台梁位置相应抬⾼,增⼤了平台下净空⾼度.为了减轻梯段板⾃重，也可做成空⼼构件，有横向抽孔和纵向抽孔两种⽅式。

横向抽孔较纵向抽孔合理易⾏，较为常⽤。

2、平台梁为了便于⽀承梯斜梁或梯段板，平衡梯段⽔平分⼒并减少平台梁所占结构空间，⼀般将平台梁做成L形断⾯。

其构造⾼度按L/12估算(L为平台梁跨度)。

3、平台板平台板可根据需要采⽤钢筋混凝⼟空⼼板、槽板或平板。

需要注意的是，在平台上有管道井处，不宜布置空⼼板。

平台版⼀般平⾏于平台梁布置，以利于加强楼梯间整体刚度。

当垂直与平台梁布置时，常⽤⼩平板。

4、梯段与平台梁节点处理就两梯段之间的关系⽽⾔，⼀般有梯段齐步和错步两种⽅式。

就平台梁与梯段之间的关系⽽⾔，有埋步和不埋步两种⽅式。

（1）梯段齐步布置的节点处理上下梯段起步和末步踢⾯对齐，平台完整，可节省梯间进深尺⼨。

（2）梯段错步布置的节点处理上下梯段起步和末步踢⾯相错⼀步，在平台梁与梯段连接⽅式相同的情况下，平台梁底标⾼可⽐齐步⽅式抬⾼，有利于减少结构空间。

但错步⽅式使平台不完整，并且多占楼梯间进深尺⼨。

当两梯段采⽤长短跑时，他们之间相错步数变不⽌⼀步，需将短跑梯段做成折形构件。

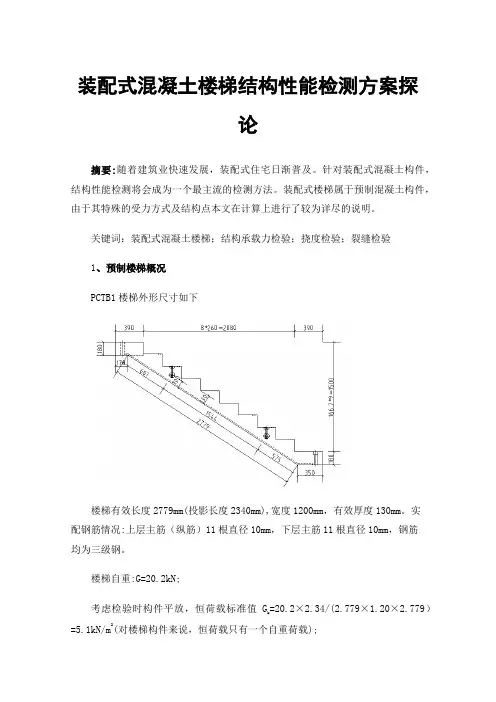

装配式混凝土楼梯结构性能检测方案探论摘要:随着建筑业快速发展，装配式住宅日渐普及。

针对装配式混凝土构件，结构性能检测将会成为一个最主流的检测方法。

装配式楼梯属于预制混凝土构件，由于其特殊的受力方式及结构点本文在计算上进行了较为详尽的说明。

关键词：装配式混凝土楼梯；结构承载力检验；挠度检验；裂缝检验1、预制楼梯概况PCTB1楼梯外形尺寸如下楼梯有效长度2779mm(投影长度2340mm),宽度1200mm，有效厚度130mm。

实配钢筋情况:上层主筋（纵筋）11根直径10mm，下层主筋11根直径10mm，钢筋均为三级钢。

楼梯自重:G=20.2kN;考虑检验时构件平放，恒荷载标准值G=20.2×2.34/(2.779×1.20×2.779）k=5.1kN/m2(对楼梯构件来说，恒荷载只有一个自重荷载);楼梯均布活荷载按《建筑结构荷载规范》GB 50009-2012"表5.1.1取标准值（住宅）2.0kN/m3，考虑检验时构件平放: Q=2.0×2.34/2.779=1.68kN/m2。

根据《建筑结构可靠性设计统一标准》GB 50068-2018荷载基本组合（承载力设计值）：2、结构性能检验预制楼梯属于非预应力构件，根据《混凝土结构工程施工质量验收规范》GB50204-2015的有关要求，应进行承载力、挠度、裂缝宽度检验。

2.1、承载力检验2.1.1 GB50204-2015附录B.1规定当按构件实配钢筋进行承载力检验时，应满足下式的要求:γ0u≥γ0η[γu]γ0u—构件的承载力检验系数实测值，即试件的荷载实测值与荷载设计值(均包括自重)的比值。

γ—结构重要性系数，按设计要求的结构等级确定，当无专门要求时取 1.0。

本次试验取γ取1.0[γu]—构件的承载力检验系数允许值。

根据表“构件的承载力检验系数允许值”[γu]取1.2η—构件承载力检验修正系数，根据现行国家标准《混凝土结构设计规范》GB 50010按实配钢筋的承裁力计算确定。

论板式住宅楼梯预制件生产问题及解决对策一、预制装配式钢筋混凝土楼梯的分类及其构造1.构件装配式楼梯预制踏步：钢筋混凝土预制踏步从断面形式看，一般有一字形，正反L形和三角形三种。

三角形踏步最大特点是安装后底面严整。

为减轻踏步自重，踏步内可抽孔。

预制踏步多采用简支的方式。

2.预制踏步的支承结构：预制踏步的支承有两种形式，梁支承和墙支承。

预制梯梁的外形随支承的踏步形式而变化。

当梯梁支承三角形踏步时，梯梁常做成上表面平齐的等截面矩形梁。

二.预制装配式钢筋混凝土楼梯生产遇到的问题及解决办法1.模具设计与模具的使用问题模具设计的问题主要是拆装不便，浇筑振捣困难。

内部加热养护循环系统设计缺陷，养护不到边缘，存在死角加热不均匀。

振捣器安装位置不合理有的地方过振，有的地方缺振，振捣器振捣能力选择不匹配。

振动台与模具连接方法欠佳。

解决的办法是采用液压系统快速组合及拆分。

加热系统应例外同时加热。

振捣器应与模具及构件重量相协调，全方位振捣。

振动台与模具连接采用液压夹持机构快速夹持与连结。

2.脱模剂的使用乱象脱模剂的使用混乱在预制装配式钢筋混凝土企业普遍存在，价格左右了企业对脱模剂的使用，使用废机油代替脱模剂的企业不在少数，脱模虽然容易但为后续装饰工程带来不便。

解决的方法是：采用水性脱模剂，在大量使用前应少量试验，达到预期效果再大量采用，不要轻易换厂家，脱模剂进货渠道要稳定。

3.外加剂的问题外加剂的问题主要是与水泥的适配是否合理，由于水泥产地不同，其矿物组分不尽相同，因此，外加剂与水泥的相容性出现很多问题，混凝土强度偏低，强度偏差过大，减水早强效果不明显。

解决的方法是：采用外加剂，在大量使用前应做抗压强度试验，达到预期效果再大量采用，不要轻易换厂家，外加剂进货渠道也要稳定。

4.振捣设备及混凝土的振捣的问题混凝土的振捣是引起质量问题的直接原因之一。

混凝土的振捣作用是：混凝土在浇筑入模具后，内部存在很多空隙，为使硬化后的混凝土具有要求的外形和足够的强度与耐久性，使入模的混凝土填满模具的每个角落，并且是混凝土内部空隙降低，保证混凝土具有足够的密实性。

P C装配式楼梯做法 SANY GROUP system office room 【SANYUA16H-预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。

将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。

预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。

1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。

1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。

2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。

墙承式（如图3所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。

通常在中间墙上开设观察口，以使上下人流视线流通。

也可将中间墙两端靠平台部分局部收进，以使空间通透，有利于改善视线和搬运家具物品。

但这种方式对抗震不利，施工也较麻烦。

▲图3 预制装配墙承式钢筋混凝土楼梯悬臂踏步式（如图4所示）预制装配墙悬臂踏步式钢筋混凝土楼梯是指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑的楼梯形式。

预制装配墙悬臂踏步式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240mm，踏步板悬挑长度一般≤1800mm。

踏步板一般采用L形带肋断面形式，其人墙嵌固端一般做成矩形断面，嵌人深度240mm。

一般情况下，没有特殊的冲击荷载，悬臂踏步式钢筋混凝土楼梯还是安全可靠的，但不适宜在7度以上的地震区建筑。

▲图4 预制装配墙悬臂踏步式钢筋混凝土楼梯梁承式（如图5所示）预制装配梁承式钢筋混凝土楼梯是指将预制踏步搁置在斜梁上形成梯段，梯段斜梁搁置在平台梁上，平台梁搁置在两边墙或梁上；楼梯休息平台可用空心板或槽形板搁在两边墙上或用小型的平台板搁在平台梁和纵墙上的一种楼梯形式。

同学们，本节我们来学习预制装配式钢筋混凝土楼板和装配整体式钢筋混凝土楼板。

预制装配式钢筋混凝土楼板是在预制构件厂或者施工现场外完成构件的制作，然后运到施工现场进行装配而成的楼板（图1.2.3）。

图1 预制工厂图2 预制构件成品图3施工现场安装预制装配式钢筋混凝土楼板可以大大节约模板的用量，提高劳动生产率，提高施工的速度，同时施工不受季节限制，有利于实现建筑的工业化，缺点是楼板的整体性较差，不宜用于抗震设防要求较高的地区和建筑。

1.预制板的类型预制板可分为预应力和非预应力两种。

预应力(图4)是指在结构构件受外荷载作用之前，预先对由外荷载作用下产生拉应力部位的混凝土施加压力，从而使结构构件在使用时的拉应力不大甚至处于受压状态。

这样的结构构件在外荷载作用下裂缝不致发生，即使发生，裂缝宽度也不致过大。

普通钢筋混凝土结构混凝土开裂前钢筋的强度只发挥1/10左右。

预应力构件可节省钢材约30〜50%，节省混凝土10〜30%。

预应力板的优点是抗裂度提高；刚度提高；充分利用高强材料；扩展了材料的使用领域。

图4 预应力预制板示意图预制板按形式一般可分为实心板、槽形板和空心板三种类型。

(1)实心板实心板制作简单，跨度一般在 2.4m以内，厚度一般为60～80mm，宽度一般为600～900mm，隔声效果相对较差，通常用于走廊、楼梯平台、阳台或者小开间房间的楼板。

实心板的两端支承在梁或者墙上（图5）。

图5（2）槽形板：槽形板是一种梁板结合的构件，由板（图6）和肋（图7）组成，在实心板的两侧设置纵肋。

图6 图7为了提高楼板的刚度和方便板的放置，通常在板的端部设端肋封闭。

板的跨度大于6m 时，每500～700mm 设置一道横肋。

预应力槽形板的荷载主要由板的纵肋来承担，因此板的厚度较小,跨度较大，厚度通常为30～50mm，宽度为600～1200mm，跨度可以达到6m 以上，非预应力槽形板的跨度通常在4m 以内。

槽形板的自重轻，材料省，可以在板上临时开洞，但隔声能力比空心板要差。

钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。

现浇式钢筋混凝土楼梯现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。

是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。

这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。

现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。

1板式楼梯（如图5—3所示）板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。

板式楼梯的结构简单、板底平整、施工方便。

板式楼梯的水平投影长度≤3m时比较经济。

▲图5—3 板式楼梯2梁板式楼梯（如图5—4~5--6所示）梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。

斜梁可放在踏步板的上面、下面或侧面。

斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，便于粉刷和打扫，缺点是梁占梯段的尺寸。

斜梁在踏步板下面时，板底不平整，抹灰比较费时。

斜梁在侧面时，踏步板在梁的中间，踏步板可做成三角形或折板形。

▲图5—6 侧梁式预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。

将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。

预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。

1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。

1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。

2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。

墙承式（如图5—7所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。

预制装配式钢筋混凝土楼梯在现代建筑领域，预制装配式钢筋混凝土楼梯作为一种重要的建筑构件，正逐渐受到广泛的关注和应用。

它不仅能够提高建筑施工的效率和质量，还为建筑设计带来了更多的灵活性和创新性。

首先，让我们来了解一下什么是预制装配式钢筋混凝土楼梯。

简单来说，它是在工厂中预先制作好的钢筋混凝土楼梯构件，然后运输到施工现场进行安装。

与传统的现场浇筑楼梯相比，预制装配式楼梯具有许多显著的优势。

其一，预制装配式楼梯能够大大缩短建筑施工的周期。

在工厂中，生产可以同时进行多个楼梯构件的制作，不受现场施工条件的限制。

而且，工厂的生产环境相对稳定，能够更好地保证构件的质量和精度。

当这些预制构件运输到现场后，只需要进行简单的安装工作，大大减少了现场施工的时间和工作量。

其二，预制装配式楼梯的质量更易于控制。

在工厂中，生产过程可以实现标准化和规范化，采用先进的生产设备和工艺，对原材料的选择和使用也能够进行严格的把关。

这样生产出来的楼梯构件质量更加稳定可靠，减少了因为现场施工条件不稳定、工人操作水平差异等因素导致的质量问题。

其三，预制装配式楼梯能够减少施工现场的环境污染。

由于大部分的生产工作在工厂中完成，现场施工时产生的噪音、粉尘等污染大大减少，有利于保护环境和周边居民的生活质量。

接下来，我们看看预制装配式钢筋混凝土楼梯的制作过程。

首先，需要根据建筑设计的要求，制定详细的楼梯构件设计方案。

这个方案包括楼梯的尺寸、形状、配筋等。

然后，根据设计方案制作模具，模具的精度直接影响到楼梯构件的尺寸和形状精度。

在模具中布置钢筋，钢筋的布置要符合设计要求，以保证楼梯的承载能力。

接着，浇筑混凝土，并进行振捣和养护，确保混凝土的强度和密实度。

在混凝土达到一定强度后，脱模并进行质量检验，合格的楼梯构件才能运往施工现场。

在施工现场，安装预制装配式钢筋混凝土楼梯需要严格按照施工规范和工艺流程进行。

首先，要对安装位置进行清理和测量，确保安装的准确性。
