装配式建筑套筒灌浆连接技术

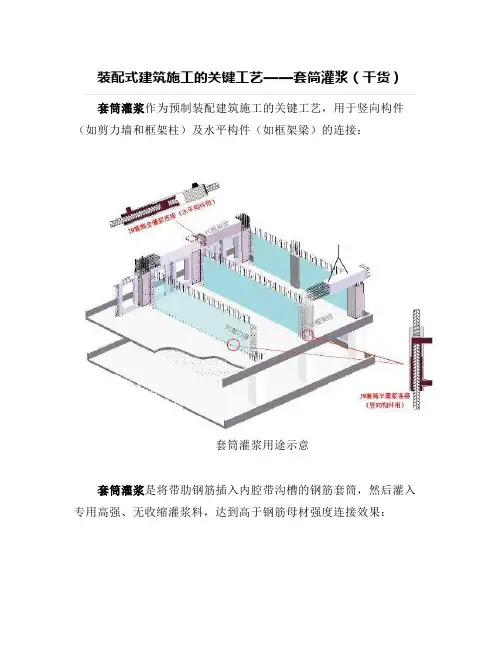

装配式建筑施工的关键工艺——套筒灌浆（干货）
套筒灌浆作为预制装配建筑施工的关键工艺，用于竖向构件（如剪力墙和框架柱）及水平构件（如框架梁）的连接：
套筒灌浆用途示意
套筒灌浆是将带肋钢筋插入内腔带沟槽的钢筋套筒，然后灌入专用高强、无收缩灌浆料，达到高于钢筋母材强度连接效果：
▲半灌浆接头示意
▲全灌浆接头示意
施工前准备
【材料准备】
套筒检查要点：强度、变形、球化率、硬度等
灌浆料检查要点：强度、变形、流动度、耐久性等
型式检验要点：抗拉强度及变形，JGJ107一级接头标准【机具准备】
【工前准备要点】
1. 检查记录（接头钢筋数量、直径、预留长度）
2. 基层清理（座浆面、套筒内部、接头钢筋）
3. 封堵（分段或控制数量、养护）
4. 界面浇水湿润
5. 做好补救预案
施工流程示例
【施工注意要点】
1. 灌浆施工（不能混用、配合比、浇水湿润、控制转速）
2. 养护
3. 环境温度
三大构件套筒灌浆连接实例展示1 - 预制混凝土剪力墙连接
2- 预制混凝土框架柱连接
3 - 预制混凝土的框架梁连接。

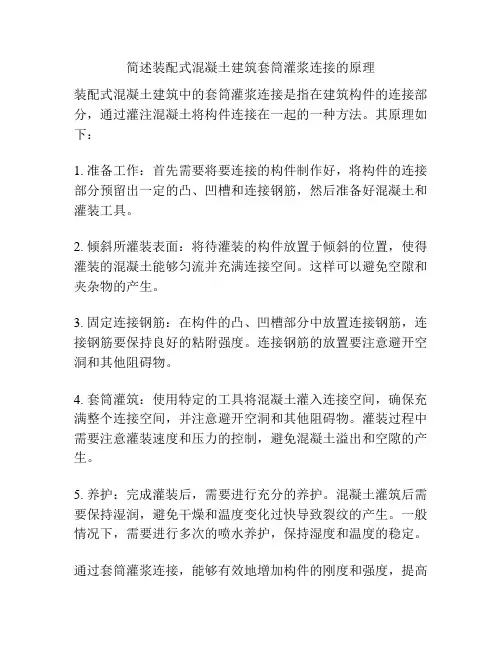

简述装配式混凝土建筑套筒灌浆连接的原理
装配式混凝土建筑中的套筒灌浆连接是指在建筑构件的连接部分，通过灌注混凝土将构件连接在一起的一种方法。

其原理如下：
1. 准备工作：首先需要将要连接的构件制作好，将构件的连接部分预留出一定的凸、凹槽和连接钢筋，然后准备好混凝土和灌装工具。

2. 倾斜所灌装表面：将待灌装的构件放置于倾斜的位置，使得灌装的混凝土能够匀流并充满连接空间。

这样可以避免空隙和夹杂物的产生。

3. 固定连接钢筋：在构件的凸、凹槽部分中放置连接钢筋，连接钢筋要保持良好的粘附强度。

连接钢筋的放置要注意避开空洞和其他阻碍物。

4. 套筒灌筑：使用特定的工具将混凝土灌入连接空间，确保充满整个连接空间，并注意避开空洞和其他阻碍物。

灌装过程中需要注意灌装速度和压力的控制，避免混凝土溢出和空隙的产生。

5. 养护：完成灌装后，需要进行充分的养护。

混凝土灌筑后需要保持湿润，避免干燥和温度变化过快导致裂纹的产生。

一般情况下，需要进行多次的喷水养护，保持湿度和温度的稳定。

通过套筒灌浆连接，能够有效地增加构件的刚度和强度，提高
整体结构的稳定性和耐久性。

同时，套筒灌浆连接还可以减少构件之间的断裂和滑动，提高建筑的抗震性能。

建筑工程装配式钢筋套筒灌浆施工技术重点一、灌浆料选择装配式建筑钢筋套筒灌浆连接采用一端螺纹连接，另一端灌浆连接的半灌浆接头比较多。

填充的灌浆料是以水泥为基本材料，配以适当的细骨料、外加剂及其他材料，加水搅拌后应具有良好的流动性、早强、高强、微膨胀等性能。

钢筋套筒灌浆连接选择的灌浆料应与钢筋套筒性能相匹配，抽取的对中连接接头检验应符合JGJ107-2016《钢筋机械连接技术规程》中I级接头要求。

灌浆料的各项指标应符合JG/T408—2013《钢筋连接用套筒灌浆料》、GB/T50448-2015《水泥基灌浆材料应用技术规范》的要求。

二、灌浆料储存灌浆料进场时应有产品合格证、出厂检验报告和进场复验报告，合格后方可用于工程使用。

灌浆料的保存期为3个月，应设专门的储存仓库，要求防潮、防雨、防晒、通风，仓库内宜搭设放置灌浆料的存放架(离地不小于20Omm),使灌浆料堆放于阴凉、干燥处。

仓储灌浆料要随时检查日期，先进场材料优先使用，超过保存期的灌浆料应进行检测重新确定是否可以继续使用。

三、灌浆料拌制(1)灌浆材料机具的准备：灌浆料、清洁水；搅拌机、空压机、储浆罐、秤、温度计、水桶、流动度检测截圆锥模和玻璃板、钢板尺或卷尺等，宜配备相应的应急发电机防止灌浆过程中突发停电事故。

(2)灌浆料制备：打开灌浆料包装袋，应检查产品外观，粉料、骨料混合均匀，无受潮结块或其他异常后，按需要量称取，存放在桶或袋中。

拌合水存放于盛水容器也按相应配合比称量好，然后把灌浆料倒入搅拌机中，启动搅拌机并慢慢加水，均匀搅拌7~8min,再静置2~3min排除气泡。

(3)浆料流动度试验：灌浆前，湿润玻璃板和截圆锥模，把截圆锥模放置在玻璃板中央，将搅拌好的灌浆料倒满试模，振动排出气体，慢慢提起圆锥试模，待浆料无扰动条件下自由流动扩散直至停止，测量两个垂直方向的扩展度，取平均值即为灌浆料的流动度。

要求初始流动度不小于300mm,30min流动度不小于260mm,一般情况在200-300mm之间为合格。

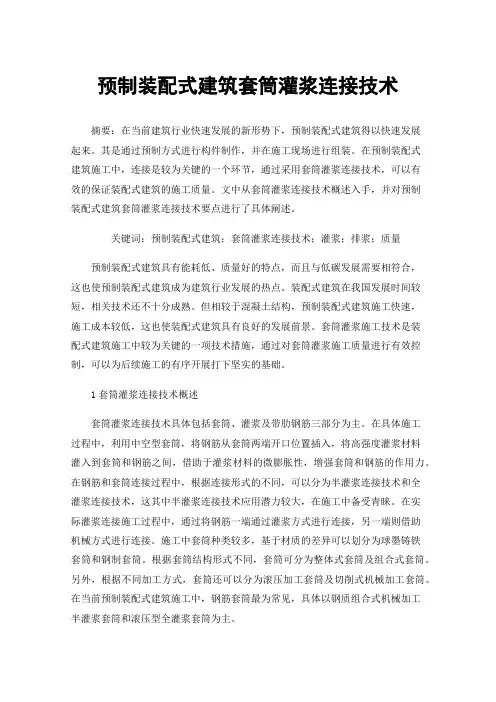

预制装配式建筑套筒灌浆连接技术摘要：在当前建筑行业快速发展的新形势下，预制装配式建筑得以快速发展起来。

其是通过预制方式进行构件制作，并在施工现场进行组装。

在预制装配式建筑施工中，连接是较为关键的一个环节，通过采用套筒灌浆连接技术，可以有效的保证装配式建筑的施工质量。

文中从套筒灌浆连接技术概述入手，并对预制装配式建筑套筒灌浆连接技术要点进行了具体阐述。

关键词：预制装配式建筑；套筒灌浆连接技术；灌浆；排浆；质量预制装配式建筑具有能耗低、质量好的特点，而且与低碳发展需要相符合，这也使预制装配式建筑成为建筑行业发展的热点。

装配式建筑在我国发展时间较短，相关技术还不十分成熟。

但相较于混凝土结构，预制装配式建筑施工快速，施工成本较低，这也使装配式建筑具有良好的发展前景。

套筒灌浆施工技术是装配式建筑施工中较为关键的一项技术措施，通过对套筒灌浆施工质量进行有效控制，可以为后续施工的有序开展打下坚实的基础。

1套筒灌浆连接技术概述套筒灌浆连接技术具体包括套筒、灌浆及带肋钢筋三部分为主。

在具体施工过程中，利用中空型套筒，将钢筋从套筒两端开口位置插入，将高强度灌浆材料灌入到套筒和钢筋之间，借助于灌浆材料的微膨胀性，增强套筒和钢筋的作用力。

在钢筋和套筒连接过程中，根据连接形式的不同，可以分为半灌浆连接技术和全灌浆连接技术，这其中半灌浆连接技术应用潜力较大，在施工中备受青睐。

在实际灌浆连接施工过程中，通过将钢筋一端通过灌浆方式进行连接，另一端则借助机械方式进行连接。

施工中套筒种类较多，基于材质的差异可以划分为球墨铸铁套筒和钢制套筒。

根据套筒结构形式不同，套筒可分为整体式套筒及组合式套筒。

另外，根据不同加工方式，套筒还可以分为滚压加工套筒及切削式机械加工套筒。

在当前预制装配式建筑施工中，钢筋套筒最为常见，具体以钢质组合式机械加工半灌浆套筒和滚压型全灌浆套筒为主。

2预制装配式建筑套筒灌浆连接技术要点2.1准备工作套筒灌浆连接施工开始之前，通过工程项目设计要求进行预制构件拼装试验及施工工艺试验，对套筒灌浆连接施工参数和施工效果进行确定。

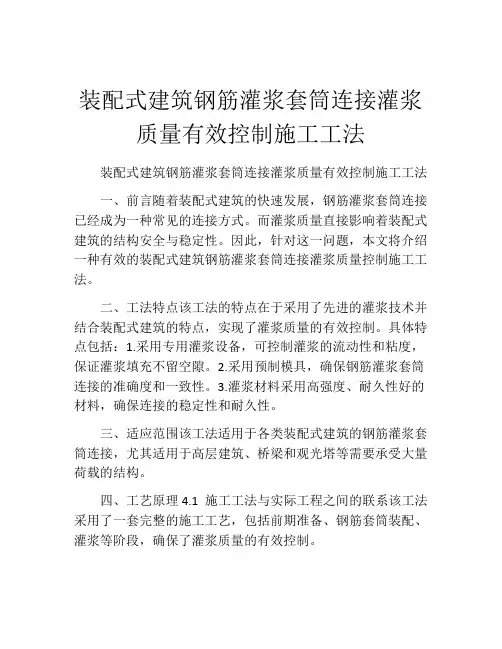

装配式建筑钢筋灌浆套筒连接灌浆质量有效控制施工工法装配式建筑钢筋灌浆套筒连接灌浆质量有效控制施工工法一、前言随着装配式建筑的快速发展，钢筋灌浆套筒连接已经成为一种常见的连接方式。

而灌浆质量直接影响着装配式建筑的结构安全与稳定性。

因此，针对这一问题，本文将介绍一种有效的装配式建筑钢筋灌浆套筒连接灌浆质量控制施工工法。

二、工法特点该工法的特点在于采用了先进的灌浆技术并结合装配式建筑的特点，实现了灌浆质量的有效控制。

具体特点包括：1.采用专用灌浆设备，可控制灌浆的流动性和粘度，保证灌浆填充不留空隙。

2.采用预制模具，确保钢筋灌浆套筒连接的准确度和一致性。

3.灌浆材料采用高强度、耐久性好的材料，确保连接的稳定性和耐久性。

三、适应范围该工法适用于各类装配式建筑的钢筋灌浆套筒连接，尤其适用于高层建筑、桥梁和观光塔等需要承受大量荷载的结构。

四、工艺原理4.1 施工工法与实际工程之间的联系该工法采用了一套完整的施工工艺，包括前期准备、钢筋套筒装配、灌浆等阶段，确保了灌浆质量的有效控制。

4.2 采取的技术措施在前期准备阶段，根据实际工程需要确定灌浆设备的选择和使用，同时进行现场勘察和测量，确保灌浆套筒位置的准确性。

在钢筋套筒装配阶段，采用预制模具和专用工具，保证套筒的准确装配。

在灌浆阶段，采用专用灌浆设备，并控制灌浆材料的流动性和粘度，保证灌浆充实，不留空隙。

五、施工工艺施工工艺主要包括前期准备、钢筋套筒装配和灌浆三个阶段。

前期准备包括现场勘察和测量。

钢筋套筒装配包括预制模具的安装和钢筋套筒的准确安装。

灌浆阶段包括灌浆设备的准备和灌浆材料的混凝土搅拌、输送和充实。

六、劳动组织劳动组织是保证施工工法能够顺利进行的关键。

需合理安排各个工种的配合，确保施工进度和质量。

七、机具设备施工过程中需要使用的机具设备包括灌浆设备、预制模具、测量仪器、搅拌机等。

这些机具设备具有精确度高、效率高的特点。

八、质量控制为了确保施工过程中的质量达到设计要求，需要采取相应的控制措施。

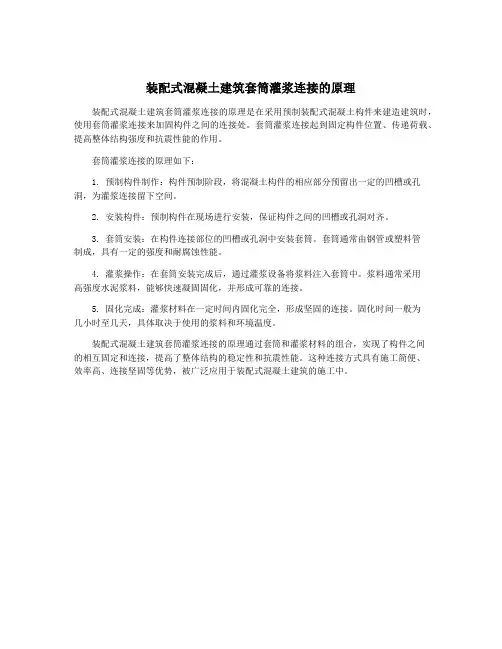

装配式混凝土建筑套筒灌浆连接的原理
装配式混凝土建筑套筒灌浆连接的原理是在采用预制装配式混凝土构件来建造建筑时，使用套筒灌浆连接来加固构件之间的连接处。

套筒灌浆连接起到固定构件位置、传递荷载、提高整体结构强度和抗震性能的作用。

套筒灌浆连接的原理如下：
1. 预制构件制作：构件预制阶段，将混凝土构件的相应部分预留出一定的凹槽或孔洞，为灌浆连接留下空间。

2. 安装构件：预制构件在现场进行安装，保证构件之间的凹槽或孔洞对齐。

3. 套筒安装：在构件连接部位的凹槽或孔洞中安装套筒。

套筒通常由钢管或塑料管
制成，具有一定的强度和耐腐蚀性能。

4. 灌浆操作：在套筒安装完成后，通过灌浆设备将浆料注入套筒中。

浆料通常采用
高强度水泥浆料，能够快速凝固固化，并形成可靠的连接。

5. 固化完成：灌浆材料在一定时间内固化完全，形成坚固的连接。

固化时间一般为
几小时至几天，具体取决于使用的浆料和环境温度。

装配式混凝土建筑套筒灌浆连接的原理通过套筒和灌浆材料的组合，实现了构件之间
的相互固定和连接，提高了整体结构的稳定性和抗震性能。

这种连接方式具有施工简便、
效率高、连接坚固等优势，被广泛应用于装配式混凝土建筑的施工中。

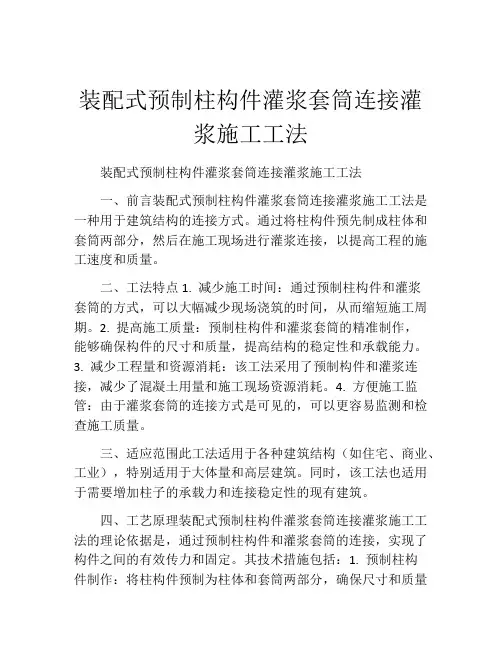

装配式预制柱构件灌浆套筒连接灌浆施工工法装配式预制柱构件灌浆套筒连接灌浆施工工法一、前言装配式预制柱构件灌浆套筒连接灌浆施工工法是一种用于建筑结构的连接方式。

通过将柱构件预先制成柱体和套筒两部分，然后在施工现场进行灌浆连接，以提高工程的施工速度和质量。

二、工法特点1. 减少施工时间：通过预制柱构件和灌浆套筒的方式，可以大幅减少现场浇筑的时间，从而缩短施工周期。

2. 提高施工质量：预制柱构件和灌浆套筒的精准制作，能够确保构件的尺寸和质量，提高结构的稳定性和承载能力。

3. 减少工程量和资源消耗：该工法采用了预制构件和灌浆连接，减少了混凝土用量和施工现场资源消耗。

4. 方便施工监管：由于灌浆套筒的连接方式是可见的，可以更容易监测和检查施工质量。

三、适应范围此工法适用于各种建筑结构（如住宅、商业、工业），特别适用于大体量和高层建筑。

同时，该工法也适用于需要增加柱子的承载力和连接稳定性的现有建筑。

四、工艺原理装配式预制柱构件灌浆套筒连接灌浆施工工法的理论依据是，通过预制柱构件和灌浆套筒的连接，实现了构件之间的有效传力和固定。

其技术措施包括：1. 预制柱构件制作：将柱构件预制为柱体和套筒两部分，确保尺寸和质量的精准控制。

2. 灌浆套筒安装：将预制的套筒固定至柱体上，确保灌浆的空间和连接的稳定性。

3. 灌浆施工：通过施工钢筋和套筒连接处留出的孔洞进行灌浆，使柱体和套筒之间形成紧密的连接。

五、施工工艺1. 预制柱构件制作：根据设计要求，预制柱体和套筒两部分，并进行质量检测。

2. 现场准备：对施工现场进行清理和布置，确保施工的顺利进行。

3. 灌浆套筒安装：将预制的套筒按照设计位置固定在柱体上，并进行临时支撑。

4. 灌浆施工：通过套筒连接处的孔洞，采用泵送方式进行灌浆，直至灌浆物质出现孔洞为止。

5. 灌浆后的处理：清理施工现场，对灌浆外露部分进行修整。

六、劳动组织根据工程规模和进度要求，合理组织施工人员，确保施工进程的顺利进行。

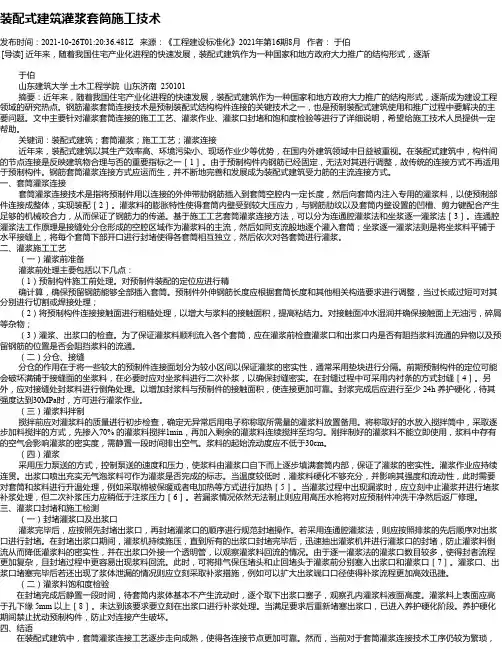

浅谈装配式建筑的套筒灌浆连接技术摘要：钢筋套筒灌浆连接是一种目前在混凝土结构装配式建筑中应用较为广泛的连接技术，通过在预制混凝土构件内预埋成品套筒，从套筒两端插入钢筋并注入灌浆料以实现的钢筋连接方式，可以用于框架柱、剪力墙的连接。

关键词：钢筋套筒；灌浆；质量控制1、钢筋套筒灌浆连接技术原理及工艺1.1钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。

1.2钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。

1.3钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。

2、连接材料的质量控制2.1 灌浆套筒进场时，每一批抽取试件检验外观质量和尺寸偏差，并制作连接接头进行拉载试验，检验结果应符合现行行业标准《钢筋连接用灌浆套管》（JGT398）有关规定。

2.2 灌浆料进场时，应对其并合物30min流动度、3d强度、28d强度、24h与3h竖向自由膨胨率差值进行检验，检验结果应符合《钢套简连接用灌浆料》（JGT408）有关规定，进场后按照相关要求现场随即抽取浆料制作试件。

2.3 套浆施工前应进行工艺检验，每种规格应制作不少于个套筒灌進接接头进行单向拉伸试验，检验是否在钢段内。

2.4 采用套筒灌浆连接的纵向钢筋，其接头应满足现行国家行业标准《钢筋机械连接技术规程》JGJ107中的Ⅰ级接头性能要求。

3、灌浆过程质量控制3.1连接部位现浇混凝土施工过程中，应采取设置定位架等措施保证外露钢筋的位置、长度和顺直度，并应避免污染钢筋。

预制构件吊装前，应检查构件的类型与编号。

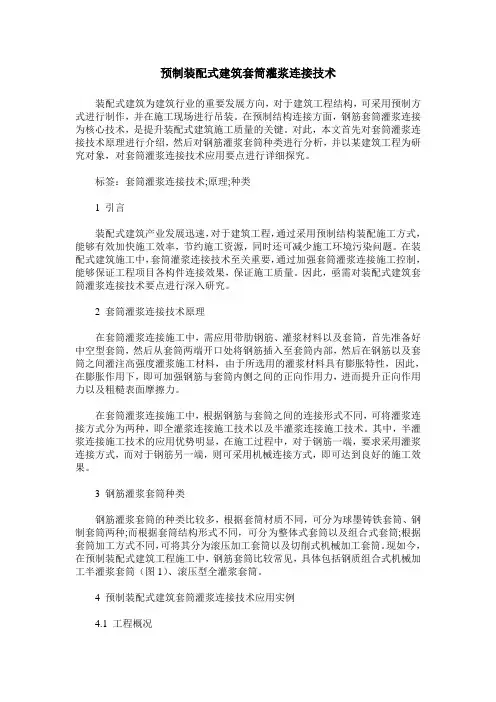

预制装配式建筑套筒灌浆连接技术装配式建筑为建筑行业的重要发展方向，对于建筑工程结构，可采用预制方式进行制作，并在施工现场进行吊装。

在预制结构连接方面，钢筋套筒灌浆连接为核心技术，是提升装配式建筑施工质量的关键。

对此，本文首先对套筒灌浆连接技术原理进行介绍，然后对钢筋灌浆套筒种类进行分析，并以某建筑工程为研究对象，对套筒灌浆连接技术应用要点进行详细探究。

标签：套筒灌浆连接技术;原理;种类1 引言装配式建筑产业发展迅速，对于建筑工程，通过采用预制结构装配施工方式，能够有效加快施工效率，节约施工资源，同时还可减少施工环境污染问题。

在装配式建筑施工中，套筒灌浆连接技术至关重要，通过加强套筒灌浆连接施工控制，能够保证工程项目各构件连接效果，保证施工质量。

因此，亟需对装配式建筑套筒灌浆连接技术要点进行深入研究。

2 套筒灌浆连接技术原理在套筒灌浆连接施工中，需应用带肋钢筋、灌浆材料以及套筒，首先准备好中空型套筒，然后从套筒两端开口处将钢筋插入至套筒内部，然后在钢筋以及套筒之间灌注高强度灌浆施工材料，由于所选用的灌浆材料具有膨胀特性，因此，在膨胀作用下，即可加强钢筋与套筒内侧之间的正向作用力，进而提升正向作用力以及粗糙表面摩擦力。

在套筒灌浆连接施工中，根据钢筋与套筒之间的连接形式不同，可将灌浆连接方式分为两种，即全灌浆连接施工技术以及半灌浆连接施工技术。

其中，半灌浆连接施工技术的应用优势明显，在施工过程中，对于钢筋一端，要求采用灌浆连接方式，而对于钢筋另一端，则可采用机械连接方式，即可达到良好的施工效果。

3 钢筋灌浆套筒种类钢筋灌浆套筒的种类比较多，根据套筒材质不同，可分为球墨铸铁套筒、钢制套筒两种;而根据套筒结构形式不同，可分为整体式套筒以及组合式套筒;根据套筒加工方式不同，可将其分为滚压加工套筒以及切削式机械加工套筒。

现如今，在预制装配式建筑工程施工中，钢筋套筒比较常见，具体包括钢质组合式机械加工半灌浆套筒（图1）、滚压型全灌浆套筒。

装配式混凝土框架柱钢筋套筒灌浆连接施工工法一、前言装配式混凝土框架柱钢筋套筒灌浆连接施工工法是一种在装配式混凝土框架柱中采取的一种连接方式。

其通过在柱与柱之间设置钢筋套筒，并通过灌浆将套筒固定在混凝土中，从而达到连接的目的。

该工法具有连接稳定、施工快速、质量可控等特点，在工程实际中具有广泛应用价值。

二、工法特点装配式混凝土框架柱钢筋套筒灌浆连接施工工法具有以下特点：1.连接稳定：通过灌浆将钢筋套筒牢固地与混凝土连接，能够提高连接的稳定性和承载力。

2.施工快速：采用装配式施工方式，通过预制的钢筋套筒和模板，能够大幅度缩短施工周期。

3.质量可控：装配式施工工法可在工厂进行预制，能够有效提高施工质量的可控性。

4.适应性强：适用于各类混凝土框架柱，无论是钢筋还是预应力钢筋都可采用该连接方式。

5.成本节约：装配式施工工法能够节约施工人力和材料，降低施工成本。

三、适应范围装配式混凝土框架柱钢筋套筒灌浆连接施工工法适用于各类建筑工程中的混凝土框架柱，特别适用于高层建筑和重要结构的连接。

四、工艺原理装配式混凝土框架柱钢筋套筒灌浆连接施工工法的工艺原理是，在装配式混凝土框架柱的预制过程中，通过在柱与柱之间设置钢筋套筒，并在施工现场进行灌浆固化，将柱与柱连接成整体。

该工法的实际应用取决于工程设计和实际需要，需要根据具体情况计算和确定套筒的尺寸、钢筋的配筋等。

五、施工工艺1.准备工作：对施工现场进行清理、平整，并做好施工操作区的边界标志。

2.预制钢筋套筒：在工厂中制作钢筋套筒，根据工程要求确定套筒的尺寸和配筋，并严格控制质量。

3.现场安装：将预制好的钢筋套筒运输至施工现场，并根据设计要求进行安装和定位。

4.灌浆固化：在套筒内进行混凝土灌浆，确保充分填充套筒，并进行固化，固化时间根据混凝土的强度要求确定。

5.检验验收：对灌浆连接处进行质量检查和验收，确保连接质量符合设计要求。

六、劳动组织在施工过程中，需要组织施工人员进行现场准备、预制钢筋套筒、安装和灌浆固化等工作。
