专业工程管理与实务(机电工程)(一级建造师)第4讲讲义

• 强调：有不均衡载荷系数就必定存在动载荷系 数！！有K2必有K1！！
• 计算载荷=50tX1.1X1.2=66t • 每台吊车均摊起重载荷=66t/2=33t • 大于其中一台吊车起重量限制，所以不可行！
P.11（二）基础处理
• 本书与基础预压处理有关的内容主要在三处：
• 1，汽车式起重机的支撑腿位置的地基进行平整 与压实，按规定进行沉降预压试验；P.11；
11页） • 4，桅杆式起重机结构及缆风绳选取（第12页） • 5，钢丝绳选用（第12/13页） • 6，卷扬机使用要点（第13页）
P.11（三）载荷处理 实例题
• 已知：设备及索吊具重量50t，不均衡载荷系数 为1.2，现场现有两台吊车，一台可吊30t、一 台可吊50t，问这两台吊车能否胜任同时起吊该 台设备的任务？
P.16（一）焊接工艺评定要求重点
• 1，焊接工艺评定的完成时间节点； • 2，焊接性试验评定资料由谁提供； • 3，焊接工艺评定的程序中第一步； • 4，工艺评定规则五条中没有对焊工的要求；
P.18~19（二）焊接缺陷
• 在案例题中出现受环境影响（就是P.18中 的（六）焊接环境检查中1~4的实例）的情 况而问你焊接件会出现何种质量缺陷时， 你就回答：会出现裂纹、气孔、夹渣等缺 陷！！
• 只有问道：4，橡胶制品包括哪些？才是天然橡 胶、氯化橡胶、氯丁橡胶……等实例名称；
• 反之亦然，给你具体制品，问它属于哪一门类？
• 2H311030起重技术 • 1，是机电安装行业关键技术（第10页） • 2H311031掌握主要起重机械与吊具的使用要
求
• 1，起重机械分类（第10/11页） • 2，荷载三概念（第11页） • 3，自行式起重机的选用过程及基础处理（第

一级建造师《机电工程管理与实务》讲义（详稿）说明：讲义中，红色字体表示关键词、关键句，蓝色表示解释。

第二章是用红色表示知识点，各知识点中黑色粗体是要注意的地方。

所整理讲义为辛勤劳动成果，切勿在网上传播。

谢谢1H411000机电工程专业技术1H411010机械传动与技术测量1H411011掌握传动系统的特点（共8种，着重掌握前5种）一、摩擦轮传动1、摩擦轮传动的优点（1）制造简单、运转平稳、噪声很小；不像齿轮传动、链传动（2）过载时打滑，防止重要零件损坏；（因为是挠性传动。

此特点与带传动类似）（3）能无极的改变传动比（摩擦轮传动所特有的）2、摩擦轮传动的缺点（1）效率较低（2）尺寸和作用在轴与轴承上的载荷都比齿轮传动大（3）不宜传递很大的功率（4）不能保证准确的传动比(因为挠性传动)（5）磨损快，寿命短（6）必须采用压紧装置二、齿轮传动·分类1.平面齿轮传动：两平行轴之间的传动；如直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动2.空间齿轮传动：两交错轴之间的传动，圆锥齿轮传动、交错轴斜齿轮传动。

如上图是平面齿轮传动，两平行轴如上图是空间齿轮传动，两交错轴1.齿轮传动的优点1)适用范围广；2)传动比准确，效率高；3)可靠，长寿；4)可实现平行轴、相交轴或交错轴之间的传动。

2. 齿轮传动的缺点1)要求较高的制造和安装精度、成本较高；2)不适宜远距离两轴之间的传动。

三、蜗轮蜗杆传动——传递空间互相垂直而不相交的两轴间的运动和动力。

1. 蜗轮蜗杆传动的优点1）传动比大；传动比=从动轮齿数/主动轮齿数，在这里等于涡轮的齿数/蜗杆的头数。

而从图可以看出，蜗轮齿数很多，而蜗杆只有一头2）结构尺寸紧凑。

2. 蜗轮蜗杆传动的缺点轴向力大,易发热,效率低；只能单向传动。

只能蜗杆驱动涡轮四、带传动1. 带传动的优点1）适用于两轴中心距较大的传动；2）挠性好，吸收振动；3）打滑，防止损坏；4）结构简单，成本低。

1H420000机电工程项目施工管理1H420010 机电工程项目管理的程序及任务1H420011 机电工程项目的类型及建设程序一、机电工程建设项目的类型（二）机电工程建设项目组成2.公用工程，包括室内外工艺管网、给水管网、排水管网、供热系统管网、通风与空调系统管网；变配电所及其布线系统；通信系统及其线网。

【管网、线网】3.辅助设施，包括空压站、制冷站、换热站、供氧站、乙炔站、供汽站等各类动力站；还有化验室、废渣堆埋场、废水处理回收用装置和维修车间等。

【动力站】（三）机电工程建设项目专业组成（四）机电工程建设项目的分类1.以项目建设的性质划分分5种：新建项目、扩建项目、改建项目、复建项目和迁建项目。

新建项目：地块上原来没有的新开工建设的项目。

（补充：若原有规模很小，经重新总体设计，扩大规模使新增加的固定资产值超过原有固定资产值三倍以上，也可视为新建项目）迁建项目：如迁至异地无此项目，则应对迁出地视为迁建项目，而对迁入地视为新建项目。

二、机电工程项目的建设程序（二）机电工程项目承包模式1.BT即建设—移交融资模式BT投资也是一种“交钥匙工程”，社会投资人投资、建设，建设完成以后“交钥匙”，政府再回购，回购时考虑投资人的合理收益。

2.TOT即转让一经营一转让模式通过出售现有资产以获得增量资金进行新建项目融资的一种新型融资方式。

3.TBT即转让一建设一转让模式将TOT与BOT融资方式组合起来，以BOT为主的一种融资模式。

在TBT模式中，TOT的实施是辅助性的，采用它主要是为了促成BOT。

（三）项目实施阶段实施阶段的主要工作包括勘察设计、建设准备、项目施工、竣工验收投入使用等四个程序。

项目施工：管理的重点是进度、质量、安全，从而降低工程建设的投资或成本。

最终要通过试运行或试生产全面检验设计的正确性、设备材料制造的可靠性、施工安装的符合性、生产或营运管理的有效性。

竣工验收：竣工验收要做好各类相关资料的整理工作，并编制项目建设决算，按规定向建设档案管理部门移交工程建设档案。

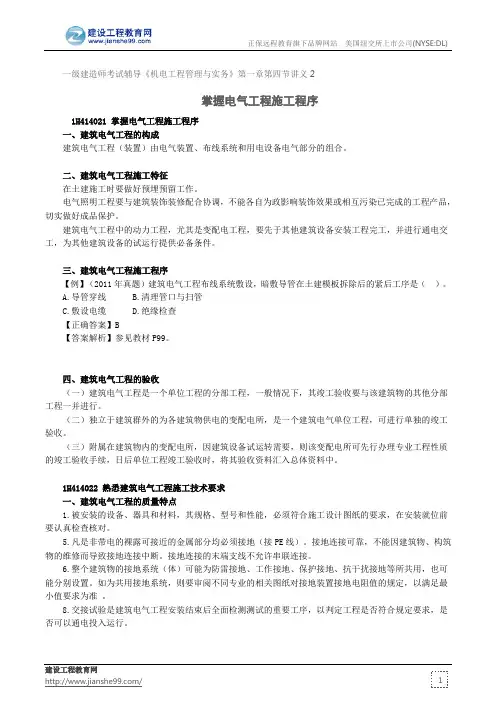

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第四节讲义2掌握电气工程施工程序1H414021 掌握电气工程施工程序一、建筑电气工程的构成建筑电气工程（装置）由电气装置、布线系统和用电设备电气部分的组合。

二、建筑电气工程施工特征在土建施工时要做好预埋预留工作。

电气照明工程要与建筑装饰装修配合协调，不能各自为政影响装饰效果或相互污染已完成的工程产品，切实做好成品保护。

建筑电气工程中的动力工程，尤其是变配电工程，要先于其他建筑设备安装工程完工，并进行通电交工，为其他建筑设备的试运行提供必备条件。

三、建筑电气工程施工程序【例】（2011年真题）建筑电气工程布线系统敷设，暗敷导管在土建模板拆除后的紧后工序是（ ）。

A.导管穿线B.清理管口与扫管C.敷设电缆D.绝缘检查【正确答案】B【答案解析】参见教材P99。

四、建筑电气工程的验收（一）建筑电气工程是一个单位工程的分部工程，一般情况下，其竣工验收要与该建筑物的其他分部工程一并进行。

（二）独立于建筑群外的为各建筑物供电的变配电所，是一个建筑电气单位工程，可进行单独的竣工验收。

（三）附属在建筑物内的变配电所，因建筑设备试运转需要，则该变配电所可先行办理专业工程性质的竣工验收手续，日后单位工程竣工验收时，将其验收资料汇入总体资料中。

1H414022 熟悉建筑电气工程施工技术要求一、建筑电气工程的质量特点1.被安装的设备、器具和材料，其规格、型号和性能，必须符合施工设计图纸的要求，在安装就位前要认真检查核对。

5.凡是非带电的裸露可接近的金属部分均必须接地（接PE 线）。

接地连接可靠，不能因建筑物、构筑物的维修而导致接地连接中断。

接地连接的末端支线不允许串联连接。

6.整个建筑物的接地系统（体）可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。

如为共用接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值要求为准 。
