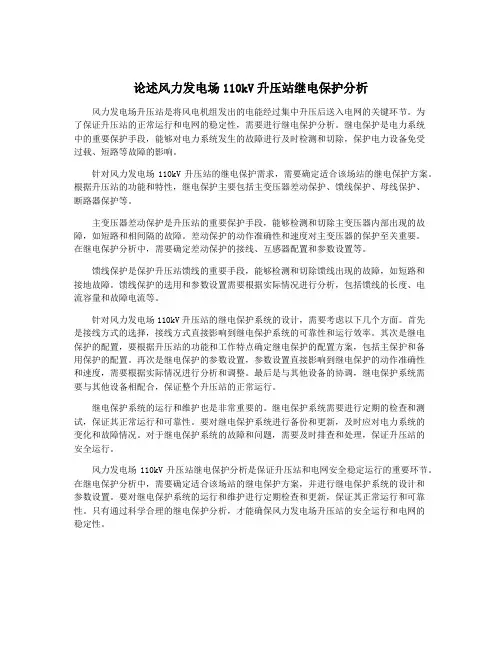

论述风力发电场110kV升压站继电保护分析风力发电场升压站是将风电机组发出的电能经过集中升压后送入电网的关键环节。
为了保证升压站的正常运行和电网的稳定性，需要进行继电保护分析。
继电保护是电力系统中的重要保护手段，能够对电力系统发生的故障进行及时检测和切除，保护电力设备免受过载、短路等故障的影响。
针对风力发电场110kV升压站的继电保护需求，需要确定适合该场站的继电保护方案。
根据升压站的功能和特性，继电保护主要包括主变压器差动保护、馈线保护、母线保护、断路器保护等。
主变压器差动保护是升压站的重要保护手段，能够检测和切除主变压器内部出现的故障，如短路和相间隔的故障。
差动保护的动作准确性和速度对主变压器的保护至关重要。
在继电保护分析中，需要确定差动保护的接线、互感器配置和参数设置等。
馈线保护是保护升压站馈线的重要手段，能够检测和切除馈线出现的故障，如短路和接地故障。
馈线保护的选用和参数设置需要根据实际情况进行分析，包括馈线的长度、电流容量和故障电流等。
针对风力发电场110kV升压站的继电保护系统的设计，需要考虑以下几个方面。
首先是接线方式的选择，接线方式直接影响到继电保护系统的可靠性和运行效率。
其次是继电保护的配置，要根据升压站的功能和工作特点确定继电保护的配置方案，包括主保护和备用保护的配置。
再次是继电保护的参数设置，参数设置直接影响到继电保护的动作准确性和速度，需要根据实际情况进行分析和调整。
最后是与其他设备的协调，继电保护系统需要与其他设备相配合，保证整个升压站的正常运行。
继电保护系统的运行和维护也是非常重要的。
继电保护系统需要进行定期的检查和测试，保证其正常运行和可靠性。
要对继电保护系统进行备份和更新，及时应对电力系统的变化和故障情况。
对于继电保护系统的故障和问题，需要及时排查和处理，保证升压站的安全运行。
风力发电场110kV升压站继电保护分析是保证升压站和电网安全稳定运行的重要环节。
在继电保护分析中，需要确定适合该场站的继电保护方案，并进行继电保护系统的设计和参数设置。
论述风力发电场110kV升压站继电保护分析随着风力发电场的不断建设，110kV升压站已经成为风力发电场电网中至关重要的环节。
为了保证电网的稳定运行，需要对110kV升压站进行继电保护分析。
首先，110kV升压站的继电保护需要注意以下几个方面：1. 对电流进行保护：由于风力发电场中存在大量的变流器，其工作方式决定了电流的波形可能存在谐波成分。
因此，在进行电流保护时，需要对谐波电流进行特殊处理，以防止保护误动作。
2. 对电压进行保护：由于110kV升压站处于电网的关键节点，其电压保护应该非常稳定和可靠。
在设计电压保护时，需要考虑电网的全面性和完整性，确保能够及时监测到任何异常情况。
3. 保护区域的选择：由于110kV升压站的作用是升压风力发电机组发出的电能，因此保护区域的选择非常重要。
在进行继电保护时，需要确保能够准确控制保护区域，避免误动作和漏动作。
4. 保护参数的设置：在进行继电保护时，设置保护参数是十分重要的。
在选取保护参数时，需要结合电网的实际运行情况和外部环境因素的影响，以确保保护参数的准确性和及时性。
在进行继电保护分析时，还需要关注以下几个方面：1. 电网接地方式的选择：风力发电场的电网接地方式与传统的电网不同，需要根据实际情况选择合适的接地方式。
同时，需要进行相应的继电保护策略设计，以保证电网的稳定性和安全性。
2. 应急措施的规划：在风力发电场的运行过程中，可能会出现各种故障和事故，需要有相应的应急措施来处理。
在进行继电保护分析时，需要明确应急措施的规划和实施方法，以最大程度地减少损失。
3. 市电电压波动的处理：在风力发电场的运行过程中，可能会出现市电电压波动的情况。
在进行继电保护分析时，需要考虑市电电压波动的影响，设计相应的保护方案，确保电网的稳定运行。
总之，继电保护是保证风力发电场电网稳定运行的重要环节，需要在110kV升压站的保护范围内进行细致而全面的分析与设计，确保保护参数的准确性和及时性，提高电网的稳定性和可靠性。
XX装置工程110kV系统受送电施工专项方案XX公司XX年XX月XX日目录一、概述 (1)二、编制依据 (1)三、110KV系统主接线图及命名 (1)四、受送电施工组织 (4)五、受送电施工前准备 (4)六、受送电施工工艺 (7)七、HSE管理 (12)一、概述新建XX装置区域变电站有110KV主变压器2台、GIS配电间隔5台。
变电站110KV系统正常负荷为两回路进线（Ⅰ段和Ⅱ段），经GIS配电间隔给110KV变压器XXTRHM01、XXTRHM02送电，进线由8460厂区至化工园区管廊单元负责。
正常情况下单母线分段运行，当某一段电源发生故障时，通过母联备自投由另一段母线带全部负荷。
编制此方案目的：明确110KV系统受送电的基本程序和要求，保证110KV系统受送电安全顺利的进行。
该方案适用范围：XX装置区域变电站 110KV系统受送电。
二、编制依据2.1设计图纸、设计交底，GIS配电间隔、变压器随机图纸资料。
2.2本方案执行标准：《电气装置安装工程高压电气施工及验收规范》GB50147-2010；《电气装置安装工程电力变压器、电抗器、互感器施工及验收规范》GB50148-2010；《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；《电气装置安装工程母线装置施工及验收规范》GB50149-2010；《电气装置安装工程接地装置施工及验收规范》GB50169-2006；《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171-2012；《电气装置安装工程电气设备交接试验标准》GB50150-2006；《石油化工施工安全技术规程》SH3505－1999；《爆炸性气体环境用电气设备》GB3836-2000；《石油化工工程建设交工技术文件规定》SH3503-2007。
三、110KV系统主接线图及命名3.1 110KV系统主接线图图1 110KV系统主接线图3.2 110KV系统设备编号及命名3.2.1 110KV输电线路命名3.2.1.1 220kV总变电站119开关至XX装置区域变电站XXSGG01-E02开关间隔的输电线路命名为：110KV接收Ⅰ线。
XX49.4MW 风力发电项目升压站施工现场临时用电方案编制:审核:批准:编制单位 :XXXXXXXXX风力发电项目经理部编制日期：二O年月日目录一、编制依照 (3)二、工程大要 (3)三．施工设施及机具配置(电力拖动设施、机具 ) (4)四．用电负荷计算 (4)五.施工电源配置 (5)六、电源箱及进线电缆的设置 (6)一、编制依照1、依照本工程施工合同和工程招标文件要求。
2、适用技术标准及查收规范JGJ46-2005施工现场临时用电安全技术规范。
GB50169-2006电气装置安装工程接地装置施工及查收规范。
GB50303-2002建筑电气装置安装施工质量查收规范。
GB50168-2006电气装置安装工程电缆线路施工及查收规范。
二、工程大要1、项目名称 : XX 新能源 XX 泌阳中天 49.4MW 风力发电项目110KV 升压变电站工程。
2、建设地址：3、建设单位 : XX 新能源控股有限公司。
4、设计单位： XX 勘探设计研究院。
5、监理单位： XX 监理咨询有限公司6．本工程特点：本工程含综合楼、辅房、 35KV 配电室、 SVG 室等工程，包括土建、及电气多工种作业。
工程复杂、量大，作业面广、层次多。
该工程施工周期短，计划工期为157 天。
由于本工程的特点及工期要求，投入的施工机具设施多，施工用电负荷大，而且随着各专业施工的进展，用电负荷极不平衡。
三．施工设施及机具配置(电力拖动设施、机具 )土建施工阶段主要机具配置表序单单机容量总容量名称规格型号数量号位(KW) (KW)1 钢筋波折机台 1 3 32 钢筋切割机台 13 交流电焊机交流台4 30 1204 电渣压力焊机台 2 15 305 夜间施工照明灯具只10 3 306 钢筋调直机台 2 5 107 卷扬机1t 台 1 11 118 合计四．用电负荷计算采用系数法进行负荷计算，公式为S= K ∑P/cos φI S其中：K表示的同使用率cos φ表示的功率因素∑P 表示某种的功率考合适系数，功率及流S 总=1.05 ～ 1.1(S 1+S2+⋯⋯ + S n)I S总= S 总依照公式，施工段的荷及流以下表：土建施工段序数名称∑P K cos φS(KVA) I S(A)号量1 筋波折机 1 32 筋切割机 13 交流机4 120 964 渣力机 2 30 245 夜施工照明灯具10 30 246 筋直机 2 10 87 卷机 1 228 合（取系数 1.1 ）由上可知土建施工段的用：S 总=176KVA ，I S总=255A 。
贵州天福合成氨及二甲醚项目总变电所110、6.3kv供配电系统受电方案编制：审核：审批：中国化学工程建设第十四公司贵州天福化工项目部二00八年五月十四日一、受电条件1、总变电所110KV、6.3KV一、二次系统，安装调试完毕；2、直流系统、综保系统安装调试完毕；3、室内外防雷、接地系统安装调试完毕；4、土建工程竣工；5、消防与通讯工程竣工；6、室内外照明试运正常；7、电气作业人员培训合格；二、受电前检查与准备1、检查110kV、6kV一、二次及防雷、接地系统试验及调试记录文件：检查试验与调试项目是否齐全，数据是否达到规范合格标准。
2、检查并清除配电设备上异物；清除配电设备裸露导电部位及绝缘瓷件表面污渍。
清扫总变电站区域室内、室外卫生。
3、检查110kV、6kV检查总变电站110kV、6kV一次系统：110kV、6kV、380V系统，所有断路器、隔离刀闸，应处在断开位置；4、检查GIS组合电器内气体压力指示，压力值应达到设计及制造厂家要求数值，并记录受电前压力数据。
5、再次检查二次回路绝缘：回路绝缘数值应大于1.5MΩ。
三、总降压站相关系统投运程序1、直流系统投入运行，工作正常。
2、中央信号投入运行，检查各个事故信号、预告信号、声光回路工作正常。
3、总降压站系统微机监控系统投入运行，工作正常。
4、对总变电站系统110kV、6.3kV系统保护投入，各套保护动作准确可靠无误。
四、具体试车步骤：（一）受电网络图：(二)配电系统图见合成氨及二甲醚项目总变电所系统图纸07001-34100-EL15(三) 110kV母线受电试车1、对总变电站系统110kV、6.3kV系统各台设备认真检查，各台设备应具备受电条件。
2、检查总变电站系统110kV系统1#电源进线接地刀闸、2#电源进线接地刀闸、内桥接地刀闸、两台主变高压侧进线接地刀闸、两台主变中性点接地刀闸均在断开位置。
3、检查总变电站系统6.3kV系统母线接地线以及其他安全措施均全部拆除。
风电一期工程安装工程变电站110kV受电方案编写:审核:批准：一、工作概述本次倒送电是从xxx220kV变电站通过利房线110kV线路上送至我站。
通过线路侧断路器送至我站110kVGIS母线乃至#1主变降为35kV，由35kV 配电室3个出线间隔分配给3条集电线路电缆将电源送到各个风机，完成各风机调试后，沿该回路可申请上网送电。
站用电由所用变将35kV降为400V 送至低压配电室以满足变电所所用负荷的需要。
xxx风电一期工程安装工程为终端110/35kV变电所, 主变1台，容量50000kVA，110kV出线1回，110kV单母线接线方式；近期建设为一回110kV 变压器接线，低压侧为单母分段接线，二期分别建设1段35kV母线，本期建设1段35kV母线3回35kV出线。
1#主变35kV侧进线1回，35kV所用变1台（容量为400kVA）, 35kV配置1组动态无功补偿装置，补偿容量为12Mvar，该组动态无功补偿装置有一面进线开关柜，配置有SVC开关柜测控保护装置。
工作段400V系统主接线为单母线分段接线，其中1#所用变低压侧开关柜1面，2#所用变低压侧开关柜1面，联络开关柜1面。
直流系统采用220V电压，单母分段接线，两段母线间配有隔离开关，每段母线接一套高频开关整流充电机装置。
每台充电机装置分别由两路400V 交流电源供电。
直流系统装设一组容量为200Ah,蓄电池单体2V，共104节蓄电池。
二、带电前的准备及应具备的条件1、送电范围内所有工作全部结束，并经相应质检部门验收合格。
2、所有一次设备的相序及相色标识正确。
A、B、C相电缆应正确接入对应变压器的A、B、C相。
3、检查变压器的相位，必须与电网相位一致。
4、受电范围内的所有开关柜正确标识，而且醒目，以防止误操作事故。
5、所有保护装置已经按调度下发正式的保护定值单（110kV线路保护、主变保护、35kV保护以及400V保护定值）进行整定，传动试验完毕, 保护动作正确、可靠，以防止继电器保护事故的发生。
论述风力发电场110kV升压站继电保护分析一、引言随着全球能源需求的不断增加，可再生能源成为各国能源发展的重要方向之一。
风力发电被认为是一种十分环保的能源形式，因为它不会产生二氧化碳等温室气体，且风资源丰富、分布广泛。
而110kV升压站则是风力发电场的核心设施之一，是将风力发电机产生的低压电能升压为输送到电网的高压电能的关键设备。
在110kV升压站中，继电保护系统的作用尤为重要，它能够对电气设备进行保护，并在发生故障时快速切除故障环节，保障电网安全稳定运行。
本文将对风力发电场110kV升压站继电保护进行深入分析，并提出相关改进建议。
二、风力发电场110kV升压站继电保护系统概述风力发电场110kV升压站继电保护系统主要由保护装置、主控台、电气设备、通信设备等组成。
其主要功能包括对发电机、变压器、断路器等电气设备进行绝对保护、相间差动保护和过流保护等。
在风力发电场110kV升压站中，继电保护系统具有以下特点：1. 多元化功能：110kV升压站中的继电保护系统需要覆盖多种保护要求，包括过流、过压、短路等不同类型的电气故障保护。
还要支持各种故障情况下的快速切除和自故障恢复操作。
2. 多层次保护：110kV升压站的电气设备较为复杂，因此继电保护系统需要提供多层次保护，以满足设备的全面保护需求。
3. 通信互联：110kV升压站需要与上级电网进行通信互联，以实现故障信息的及时传递和系统控制。
4. 可靠性要求高：110kV升压站是风力发电场的重要环节之一，其继电保护系统的可靠性要求也较高，必须能够在各种异常情况下快速准确地切除故障点，保障电网的安全稳定运行。
以上特点决定了风力发电场110kV升压站继电保护系统在设计和运行中需要考虑到多种复杂因素，以确保系统的安全稳定运行。
三、风力发电场110kV升压站继电保护系统存在的问题在实际运行中，风力发电场110kV升压站继电保护系统存在不少问题：1. 设备故障频发：由于风力发电场110kV升压站处于风电场的中枢位置，其设备长期接受风资源丰富区域内的气候影响，容易受到雷击和环境腐蚀的影响，从而导致设备故障频发，给继电保护系统的运行带来较大的困难。
论述风力发电场110kV升压站继电保护分析随着能源需求的不断增长和对环境保护的日益关注，风力发电成为了人们研究、开发和应用的重点。
而在风力发电系统中，110kV升压站是必不可少的组成部分，主要起到将低压电能转换为高压电能的作用。
然而，在运行过程中，升压站面临着来自电网的各种电压和电流变化，所以需要进行继电保护分析，防止出现设备失效、事故损失等问题。
首先，升压站中的保护系统需要进行过负荷保护。
在风力发电场升压站的运行过程中，由于风速和风向的变化，发电量也会不断变化，因此需要根据发电机输出功率的变化调整运行参数。
此时，容易出现过负荷等异常情况，超过额定容量的负荷会造成设备过热、损坏等问题。
因此，需要设置过负荷保护，能够在电流超出额定值时及时切断电源，保护设备。
其次，升压站的继电保护还需要进行短路保护。
短路是指发电设备中电路出现电阻瞬时降低，电力瞬时增加的现象，会给设备带来严重的威胁。
例如，当发电机输出短路电流时，不但会造成电力损失，还会使发电机内部的线圈烧坏，极有可能导致火灾等严重后果。
为了避免这种风险，需要设置短路保护，能够在电路出现短路时及时切断电源，避免事故的发生。
最后，还需要对过压、欠压进行继电保护。
由于风力发电场升压站与电网之间存在一定的电压差异，因此在运行过程中，难免会发生过压、欠压等现象，可能会烧坏设备，影响系统的运行。
因此，在设计保护系统时需要设置过压、欠压保护，及时将电路分离，保护设备，维护系统的持续稳定运行。
综上所述，风力发电场110kV升压站继电保护分析是非常重要的，需要防止出现设备失效、事故损失等问题。
合理的继电保护系统能够在各种异常情况下及时反应和处理，最大限度地保证系统的正常运行。
在实际操作中，还需要根据设备的特点和环境条件来选择适当的保护措施，加强设备的维护工作，确保运行的安全、稳定。
110kV升压站受电方案第一篇：110kV升压站受电方案项目名称建设单位名称项目名称受电方案编写：审核：批准：施工单位日期项目名称一、编制目的及受电方式项目名称为110kV系统，带有110kV GIS开关及110/35kV主变压器。
经#1主变压器降压至35kV母线。
采用微机型保护装置。
在完成了全部安装、试验工作和分部试运行工作后，为了考核110kV设备的一次系统能否正常投入运行，特编制110kV受电方案。
经外线送至本站110kV进线侧、合上110kV文茭线1113(DS2)隔离开关，合上110kV文茭线1111(DS1)隔离开关，合上110kV文茭线111开关（CB）致使110kV母线带电，并对110kV母线、#1主变及设备进行冲击合闸试验，以检查一次设备的可靠性，二次部分的测量、控制、保护、同期、信号装置及其回路的正确性。
二、编制依据1、2、3、4、5、设计院提供的相关图纸与资料。
设备制造厂提供的图纸、资料。
GB50150-91《电气装置安装工程电气设备交接试验标准》。
DL400-91《继电保护和安全自动装置技术规程》。
风力发电厂基本建设工程启动及竣工验收规程。
三、受电范围 1、110kV母线、电压互感器及电流互感器等； 2、110kV#1主变系统；3、#1主变带35kV一段母线、母线压变、#1接地变、#1场用变、#1SVG降压变、#1电容器组及相关的CT和电缆；4、与上述设备相关的所有保护、控制、测量、计量、信号、保护等装置与回路；6、附电气一次主接线图；四、受电前应具备的基本条件1、110kV 电气一、二次设备安装全部结束，电气试验调试结束并合格，受电设备的继电保护，已按有关单位提供的整定单进行整定完毕，经检查验收合格，具备投运条件。
项目名称2、受电范围内土建竣工，做到道路畅通，门窗齐全，通讯、照明条件良好，消防设施完善，经验收合格，具备使用条件。
绝缘、安全用具配备齐全、合格均能使用。
3、受电相关设备现场标志均已正确命名、齐全，符合规范要求。
玛丽风电场一期49.5MW工程启动方案玛丽第四风电场110kV升压站启动方案一、编制依据1.1 玛丽风电场一期49.5MW工程110kV升压站施工图电气部分。
1.2 《电气装置安装工程施工及验收规范》电气篇。
1.3《电气装置安装工程电气设备交接试验标准》（GB50150-2006）。
1.4 玛丽风电场一期49.5MW工程升压站系统设备编号。
1.5 设备厂家说明书及有关资料。
1.6 电力系统继电保护及电网安全自动装置的反事故措施要点。
1.7 《电力安全工作规程》（国家电网公司 2009.7.26）。
1.8 继电保护及电网安全自动装置检验条例。
1.9 升压站受电前质量监督检查大纲。
二、编制说明玛丽风电场一期49.5MW工程共33台风力发电机组，其中：17台广东明阳风电产业集团有限公司制造的MY1.5风力发电机组、16台国电联合动力技术有限公司制造的UP86/1500ⅢB-LT风力发电机组。
风电场每台风力发电机组配备一台箱式变压器，风力发电机组出口690V经每台风机箱变升至35kV，通过三条集电线路汇集至玛丽风力发电有限公司玛丽第四风电场110kV变电所，以一回110kV线路111马普线接入华电玛丽风电有限公司110kV玛丽第三风电场升压站110kV母线112间隔，经一回110kV线路111玉湖线最终接入马家河330kV变电站110kV母线125间隔送出。
三、计划启动时间：2013年7月28日四、现场启动总指挥：五、启动下令单位：玛丽风力发电有限公司（玛丽第四风电场）5.1 值（班）长（风电场）：5.2 联系方式：（电力系统）中调：地调5.35.4六、启动操作及配合单位：设计单位：计工程有限公司监理单位：甘、有限公司施工单位：四、池电力建设总公司（玛丽第四风电场升压站安装单位）、国气有限公司、中铁六安装公司、天发展有限公司。
配合厂家：合肥保变、广州智光、山东泰开、江苏如皋、明阳电气公司、国电联合动力、广东明阳风电公司、武汉联动设计院、中恒博瑞、南瑞继保、桂林信通、兰吉尔电能表、山东山大、南思、深圳格旭。
目录1 编制目的2 编制依据3 设备及系统简介4 受电范围5 组织分工6 使用仪器设备7 受电应具有的条件8 受电环节9 安全注意事项1 编制目的为了疆庄风电一场110kV升压站工程的调试工作管理, 明确本次升压站受电工作的任务和各方职责, 规范程序, 使受电工作有组织、有计划、有秩序地进行, 保证升压站受电工作安全、可靠、顺利的完毕, 特制定本方案。
2 编制依据《电气设备安装工程电气设备交接实验标准》《电力系统自动装置检查条例》《继电保护和电网安全自动装置检查条例》《火电工程调整试运质量检查及评估标准(1996年版)》设计、制造技术文献3 设备及系统简介1)系统简介疆庄风电一场110kV升压站工程, 110kV设计为2条110kV出线间隔, 2台主变间隔, 2组110kVPT, 1#、2#主变共10条35kV线路, 1台所用变, 2组35kV 接地变, 2组PT, 2组SVG, 2台35kV主变进线开关； 110kV系统采用的单母线接线方式, 35kV采用的单母线接线方式。
本次启动范围: 110kV出线间隔, 110kVPT , 1#、2#主变间隔, 1#、2#主变35kV进线开关；35kV站用变, 35kVPT, 35kV出线、35kVSVG、35kV接地变, 配置情况是：110kV每条母线配置一套母线保护, 每回110kV线路配置一套微机保护装置；35kV每条母线配置一套母线保护, 35kV每回线路配置一套微机线路保护测控装置； 35kV配置相应的SVG、电抗器、所用工作变保护；监控系统配置的是综合自动化监控系统和微机五防装置, 配置远动主机屏设备, 该远动主机与微机保护、监控设备构成完整自动化监控系统, 满足哈密地区国家电网调度中心规定。
2)系统特点从保护到控制、信号及测量均采用微机装置, 自动化限度高, 操作方便, 这样对运营人员的技术素质规定相应也高。
4 受电范围疆庄风电一场110kV升压站工程升压站的初次受电范围暂按如下考虑, 最终以调度部门的调度措施为准。
论述风力发电场110kV升压站继电保护分析
风力发电场是一种利用风能将其转化为电能的设备，通常由多个风力发电机组成，通过风力发电机转子的旋转转动产生的机械能，通过风力发电机内部的发电机转换为电能。
为了将风力发电机发出的低电压电能送入电网中，需要经过升压处理，将低电压升高到适合输送电网的高电压，一般使用变电站进行升压处理。
110kV是常见的电网输送电压等级，所以风力发电场常常需要建设110kV的升压站。
110kV升压站作为风力发电场的重要组成部分，继电保护设备是保障其安全可靠运行的关键技术之一。
继电保护的主要功能是对电力系统故障进行检测、判别、定位和隔离，以保证风力发电场的设备正常运行，同时提高电网的安全性和可靠性。
1. 故障检测和判别：继电保护系统能够及时检测到电网故障信号，并通过故障判别功能判断故障的性质和位置。
对于故障判别，一般采用差动保护、过电流保护、地电压保护等方式，能够快速准确地判断故障类型，保证风力发电场的设备正常工作。
2. 故障定位和隔离：一旦出现电网故障，继电保护系统能够通过定位功能确定故障的位置，以便及时采取隔离措施，防止故障扩大，保护风力发电场设备的安全运行。
3. 对外部干扰的抗干扰能力：风力发电场常常处于开阔的地区，易受雷击、大风、沙尘暴等自然灾害的影响，同时也会受到电网的电磁干扰。
继电保护系统需要具备一定的抗干扰能力，以保证电网的稳定运行。
4. 系统稳定性分析：在110kV升压站继电保护分析中，还需要对系统的稳定性进行分析。
主要包括对电网的电压一致性、频率稳定性、电压调节性能等方面进行分析。
稳定性分析能够帮助判断继电保护系统对电网动态运行的适应性，保证电网的稳定可靠运行。
XX县XX风电场48MW工程110kV变电站受电方案XX电力建设有限公司1．目的110kV变电站受电是XX风电场48MW工程风机并网发电的前奏，也是XX风电场风机试运行的保证。
为了110kV变电站受电能按计划、有组织、有步骤地顺利进行，确保受电工作安全有序完成，特制定本方案。
2．编制依据2.1 GB/T 50150-2006《电气装置安装工程电气设备交接试验标准》2.2 DL5009.3-2002 电力建设安全工作规定（变电所部分）2.3 DL5009.2-2004 电力建设安全工作规定（架空电力线路部分）2.4 DL/T 5191-2004 风力发电厂项目建设工程验收规程2.5 DL796-2001 风力发电厂安全规程2.6 GB/T 19960.1-2005 风力发电机组第1部分：通用技术条件2.7 GB/T 19960.2-2005 风力发电机组第2部分：通用试验方法2.8 《中华人民共和国工程建设标准强制性条文（电力工程部分）》（2011年版）2.9 中国水电顾问集团中南勘测设计研究院设计图纸资料2.10 其他附属设备厂家资料2.11 现行的国家及部颁行业有关规程、规定和规范。
2.12 XX风电场48MW工程合同中相关规定。
3．设备系统简介3.1设备系统简述本工程采用XX风电科技公司风力发电机组，型号为：XX-2000，单机功率2000kW,每台风机配置一台容量为2300kV A的35kV箱式变压器。
风力发电机组出口电压为0.69kV，经箱式变压器升压到35kV后由集电线路接至升压站35kV母线。
本期设计23台风力发电机组，配置24台箱式变压器，通过35kV电缆分别接至三条集电线路，送至升压站35kV母线。
110kV设备采用户外敞开式设备，主变为户外布置。
110kV侧为单母线接线方式，规划建设2个主变进线间隔，1个出线间隔，1个PT间隔。
本工程建设1个主变进线间隔，1个出线间隔，1个PT间隔；1回110kV出线接入110kV田庄变电站；35kV母线采用单母线分段接线，设母联断路器。
论述风力发电场110kV升压站继电保护分析风力发电场110kV升压站是将风能转化为电能的重要组成部分，因此其继电保护系统对于保障发电设备的安全运行具有重要意义。
本文将从升压站的继电保护原理、分析方法和技术应用等方面来深入探讨。
1. 升压站继电保护原理升压站继电保护系统的作用是在发生异常工况时，对升压变压器和其他关键设备进行保护，以防止过电流、过电压、短路等故障导致损坏。
继电保护系统主要包括电流保护、电压保护、差动保护和接地保护等。
电流保护用于监测电流是否超过额定值，电压保护用于监测电压是否超过额定值，差动保护用于监测设备的相位差是否超过安全范围，接地保护用于监测系统是否接地。
2. 分析方法2.1 继电保护参数选择在进行继电保护分析前，首先需要选择合适的继电保护参数。
参数的选择应根据升压变压器和其他关键设备的额定值、工作特性和运行环境等因素进行综合考虑。
2.2 线路参数测量将风力发电场110kV升压站的线路参数进行测量，包括电流、电压、功率因数和阻抗等参数。
通过测量结果可以了解到电网的运行状态，从而判断是否存在异常情况。
2.3 故障分析当继电保护系统报警或发生故障时，需要进行故障分析，确定故障类型和位置，并采取相应的措施进行修复。
常见的故障类型包括短路、过载、过电压等，根据不同的故障类型可以采用不同的保护方法和修复措施。
3. 技术应用3.1 智能继电保护装置的应用在风力发电场110kV升压站的继电保护系统中，智能继电保护装置的应用可以提高系统的可靠性和灵活性。
智能继电保护装置能够对电网状态进行实时监测和分析，并根据预设的保护逻辑进行操作，从而实现对电力设备的有效保护。
3.2 远动通信系统的应用远动通信系统可以实现对风力发电场110kV升压站继电保护系统的远程监控和控制。
通过远程监控，可以随时了解到升压站的运行状态，及时发现并处理故障。
通过远程控制，可以实现对继电保护装置的参数设置和操作，提高系统的响应速度和灵活性。
大唐云南永善大坪子风电厂110kV送出线路工程季节性施工方案四川川能水利电力建设有限公司大唐云南永善大坪子风电厂110kV送出线路工程项目部2014年02月审批页批准：年月日审核：年月日编制：年月日目录一、工程概况 (4)二、编制目的 (5)三、雨期施工的生产计划及防护重点 (5)四、雨期施工组织机构 (6)五、雨期施工措施 (7)六、季节性施工安全措施 (9)七、质量措施 (10)一、工程概况（1）工程名称：110kV大坪子风电厂送出线路。
（2）线路起迄点：起于110kV大坪子风电厂升压站，迄于110kV万和变。
（3）路径长度：新建线路全长17.778km,曲折系数1.3。
（4）架设方式：除110kV万和变出线终端为双回路塔外,其余均为单回路架设。
（5）地形系数：线路沿线海拔在1600m～3150m之间，地形丘陵占25%，一般山地占60％,高山占15％。
（6）设计气象条件：全线划分为4个冰区，即：10mm、20mm、30mm、40mm冰区。
10mm、20mm冰区基本风速按25m/s设计, 30mm、40mm冰区按27m/s设计。
其中10mm 冰区线路长度1.826km，20mm冰区线路长度0.814km，30mm冰区线路长度6.542km，40mm冰区线路长度8.596km。
（7）中性点接地方式：直接接地。
（8）导线型号：10mm、20mm冰区导线型号为：JL/G1A-240/40-26/7型钢芯铝绞线（长度2.64km）；30mm、40mm冰区导线型号为：JLHA1/G1A-290/45-26/7型钢芯铝合金绞线（长度15.138km）。
（9）地线型号：两根地线均为24芯OPGW光缆。
10mm、20mm冰区地线型号为：OPGW-24B1-80（长度2.64km）； 30mm、40mm冰区地线型号为：OPGW-24B1-120（长度15.138km）。
（10）绝缘水平：10mm、20mm冰区悬垂串和跳线串采用8片，耐张串采用9片；30mm、40mm冰区悬垂串和跳线串采用9片，耐张串采用10片。
110kV雷平风电场输变电工程启动方案（阳江供电局签批页）批准：审定：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（阳江供电局市场部签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（阳江供电局变电部签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（阳江供电局计划建设部签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（阳江供电局输电部签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（监理单位签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（华能阳江风力发电有限公司签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司110kV雷平风电场输变电工程启动方案（雷平风电场监理单位签批页）批报：审核：编写：阳江市凯源电力发展有限公司通辽沈通电力安装有限公司一、工程概述110KV雷平风电场输变电工程主要由三部分组成：110KV海朗站扩建两个间隔、雷平风电场新建的110KV变电站及风电场两回110KV架空送线路。
海朗站的扩建间隔及110KV架空线路由阳江供电局建设，雷平风电场的110KV变电站由华能阳江风力发电有限公司建设。
三个组成部分具体概况如下：1、线路部分110kV雷平风电场接入系统工程，线路起于雷平风电场110kV 升压站110kV出线构架，止于110kV海朗站110kV进线构架，线路全长7.701km，采用双回路共塔设计，工程线路导线采用JL/LB20A-400/35型铝包钢芯铝绞线，地线两根采用24芯的OPGW复合光缆。
XX风电场110kV变电系统受电方案（扩建工程）编制：审核：批准：XXXX年XX月XX日1、概况XX变电系统为XX风电场供配电核心变电所，它的安全受电及正常运行将为XX风电场安全并网发电提供可靠保障。
为保障XX变电系统安全受电编制该方案。
2、XX变电系统受电前应具备的条件和准备工作（1）高低压电气各分项工程已通过三级中间验收（施工单位自检，监理单位初检，项目领导组组织的专业验收）。
（2）电气设备各项试验全部完成且合格，有关记录齐全完整，带电部分的接地线全部拆除。
（3）所有微机保护、电气监控系统及相应的辅助设施均安装齐全，调试整定合格。
（4）项目领导组组织的专业验收发现的缺陷已经整改或已消除。
（5）现场设备卫生打扫干净，消防器材备齐，通讯畅通。
（6）高、低压二次回路保护调试、校验已结束且动作准确、可靠。
（7）各类开关应跳合自如。
（8）盘、屏上仪表已校验且应指示正确、可靠。
（9）配齐试验合格的安全工具，如验电器、绝缘手套、绝缘靴及临时接地线等，配电室走廊必须铺设橡皮地毯。
（10）备好警告标志牌如“止步，高压危险”，“禁止合闸，有人工作”等。
（11）受电方案必须经启动运行指挥组批准，冰箱并向参加此项工作的人员交底。
3、XX变电系统运行说明110KV高压系统并接于原XXXX风电场升压站110KV母线上，为单母接线；35KV系统为双母分段运行，无母联开关。
4、受电程序4.1 110KV母线扩建工程经舒111开关直接向舒#1主变送电；4.1.1 送电前对110KV系统扩建工程均应进行外观检查如有无连接螺丝松动及碰铁现象。
4.1.2 检查舒111开关是否在分断位置。
4.1.3 各种交接验收单据齐全，数据符合要求。
包括舒#1主变进线相间、对地绝缘和吸收比合格。
4.1.4 变压器应清理、擦拭干净，顶盖上无遗留物，本体及附件无缺损，且不渗油；一、二次引线相位正确，绝缘良好；接地线良好；保护装置整定值符合规定要求，操作及联动试验正常。
目录1 编制目的2 编制依据3 设备及系统简介4 受电范围5 组织分工6 使用仪器设备7 受电应具备的条件8 受电步骤9 安全注意事项1 编制目的为了疆庄风电一场110kV升压站工程的调试工作管理，明确此次升压站受电工作的任务和各方职责，规范程序，使受电工作有组织、有计划、有秩序地进行，确保升压站受电工作安全、可靠、顺利的完成，特制定本方案。
2 编制依据《电气设备安装工程电气设备交接试验标准》《电力系统自动装置检验条例》《继电保护和电网安全自动装置检验条例》《火电工程调整试运质量检验及评定标准(1996年版)》设计、制造技术文件3 设备及系统简介1)系统简介疆庄风电一场110kV升压站工程，110kV设计为2条110kV出线间隔，2台主变间隔，2组110kVPT，1#、2#主变共10条35kV线路，1台所用变，2组35kV 接地变，2组PT，2组SVG，2台35kV主变进线开关； 110kV系统采用的单母线接线方式，35kV采用的单母线接线方式。
本次启动范围：110kV出线间隔，110kVPT ，1#、2#主变间隔， 1#、2#主变35kV进线开关；35kV站用变，35kVPT，35kV出线、35kVSVG、35kV接地变，配置情况是：110kV每条母线配置一套母线保护，每回110kV线路配置一套微机保护装置；35kV每条母线配置一套母线保护，35kV每回线路配置一套微机线路保护测控装置； 35kV配置相应的SVG、电抗器、所用工作变保护；监控系统配置的是综合自动化监控系统和微机五防装置，配置远动主机屏设备，该远动主机与微机保护、监控设备构成完整自动化监控系统，满足哈密地区国家电网调度中心要求。
2)系统特点从保护到控制、信号及测量均采用微机装置，自动化程度高，操作方便，这样对运行人员的技术素质要求相应也高。
4 受电范围疆庄风电一场110kV升压站工程升压站的初次受电范围暂按如下考虑，最终以调度部门的调度措施为准。
升压站110kVⅠ母、Ⅱ母及其各自所带PT，110kV疆庄风一线带1#主变、110kV 疆庄风二线带2#主变；35kVⅠ母、Ⅱ母及其各自所带PT，35kVI段母线，35kV 疆能风一线，35kV疆能风二线、35kV疆能风三线、35kV疆能风四线，35kV疆能风五线，I段1号SVG、I段1号接地变，一台所用工作变；35kVII段母线，II 段2号SVG、I段2号接地变，35kV疆能风六线，35kV疆能风七线，35kV疆能风八，35kV疆能风九线，35kV疆能风十线5 组织分工升压站站运行人员负责与调度部门的联系，负责受电过程中的设备操作，以及受电设备的代管和受电后的安全运行。
安装单位负责受电设备的安全隔离措施制作，负责受电现场的安全、消防、保卫等任务，并负责设备检修和临时措施的拆装工作。
调试单位负责编写与调度措施相配套的升压站受电方案，受电前对参加受电的有关单位人员进行技术交底，准备好试验仪器设备，作好试验记录，解决受电过程中出现的技术问题，服从调度人员的指挥。
疆庄风电一场110kV升压站工程升压站站受电操作由受电指挥部统一指挥，变电站运行人员进行操作。
所有参加受电工作人员必须佩戴标识证。
6 使用仪器设备调试单位应准备好如下仪器设备：交流电压表；数字万用表；相序表；相位表；微机继电保护试验装置；7 受电应具备的条件(1)受电区域内的场地基本平整，消防、交通及人行道路畅通，网控室、集控室的土建装修工作全部结束，受电区域已设有明显标志和分界，危险区设有围栏和警告标志。
(2)受电区的施工脚手架已全部拆除并清扫干净（含电缆井、沟）。
(3)受电区的梯子、平台、步道、栏杆、护板等已按设计安装完毕，并正式投入使用。
(4)受电范围内的生活用水系统和卫生、安全设施已投入正常使用，消防系统已投用。
(5)受电区域具有充足的正式照明，事故照明能及时自动投入。
(6)运行岗位已有正式的通讯装置，试运增设的临时岗位，已设有可靠的通讯联络设施。
(7)主控和网控的空调装置、采暖及通风设施已按设计能正常投入使用。
(8)生产单位按规定已配备好相应的合格运行人员，并配备好相应的工具、图册、资料，运行人员已正式上岗。
(9)受电范围的安装工作结束并经验收签证，办理代管手续。
(10)按《电气设备安装工程电气设备交接试验标准》完成以下一次设备的调整试验:a)全部高压断路器；b)#1、#2主变及#1所用工作变c)电压互感器、电流互感器；d)避雷器、SVG、接地变；e)绝缘子；f)母线隔离开关；g)接地装置；(11)送电范围内的线路保护、主变及所用电保护、母线保护、电抗器保护、电容器保护的静态调试工作结束，并完成带开关整组传动试验及保护的通道对调试验，经验收合格。
(12)110kV故障录波、35kV故障录波、主变故障录波装置调试结束并投运。
(13)通讯及远动装置调试完毕并投运。
(14)受电范围的所有指示仪表、电度表、电气量变送器经校验合格。
(15)微机五防系统调试完毕并投入使用。
(16)保护定值按调度要求整定完毕。
(17)受电工作经有关质监部门检查同意。
8、工作方法：一次系统的检查1、检查本次受电所投入的设备一次连接部分完好，设备外壳接地良好，开关动作正常。
2、母线相色、标志齐全。
3、用2500V绝缘摇表检查主变对地绝缘良好，35kV系统对地及相间绝缘良好。
4、检查主变油路畅通，瓦斯继电器气体放净5、检查110kV疆庄风一线1915开关在分闸位置、110kV疆庄风二线1916开关在分闸位置，1#主变高压侧1101开关在分闸位置，2#主变高压侧1102开关在分闸位置，所有隔离刀闸都在分位，所有接地刀闸都在分位，1#主变低压侧所有开关在分闸位置，2#主变低压侧所有开关在分闸位置。
二次系统的检查1、检查端子螺丝紧固，无松动现象，端子头标号正确。
2、检查所有CT无开路，PT无短路，不用的CT应在端子排上短路接地。
3、检查保护定值无误，通电检查可靠动作，测量部分通电指示正确9 受电步骤注：变电站的受电步骤以调度部门的措施为准，此方案重点为配合调度部门的措施而需要现场测试的项目。
新能风电-疆润庄风一线线路充电(1)检查变电站一次设备为如下状态：疆庄风电一场110kV升压站所有隔离开关、接地开关、断路器均在断开位置；所有电压互感器二次回路空开在断开位置。
2、联系疆润回庄子220kV汇集站：合上新能风电I-疆润庄风一线线路断路器对疆庄风电一场升压站疆润庄风一线1915集电线路进行三相冲击；3、检查正常后，汇报电网调度部门，听调度令监视表计；110kV疆润庄风一线1915及110kVI母充电1、检查110kV疆能庄风一线母线侧19151D接地刀闸在分闸位置，110kV疆能庄风一线断路器侧19153D1接地刀闸分闸位置，110kV疆能庄风一线出线侧19153D2接地刀闸分闸位置2、合疆润庄风一线间隔19151隔离开关，合疆润庄风一线间隔19153隔离开关；3、检查疆润庄风一线间隔1915保护定值确已按定值通知单正确输入，保护确已正确投入；4、合I母电压互感器111Y隔离开关，投母线PT所属二次空开。
5、合疆润庄风一线间隔1915断路器，及本侧110kV母线及母线PT第一次充电，充电后检查本侧母线PT及线路PT电压幅值、相序、不平衡电压检查正常后本侧核相后断开本侧疆润庄风一线间隔1915断路器，进行下次充电，共三次，每次间隔10分钟。
1#主变充电1、检查1号主变所有保护都投入，检查保护定制正确，投入1#主变全部风冷系统。
2、检查1号主变压器110kV母线侧11011D接地刀闸、1号主变压器110kV侧11013D接地刀闸在分闸位置，合上1号主变压器110kV侧11011隔离开关，合上1号主变中性点111D接地刀闸，合1号主变110kV侧1101断路器对变压器首次冲击合闸试验。
3、检查母线PT及主变带电情况，如有异常立即拉开，如无异常保持带电状态。
4、检查母线PT二次电压幅值、相序、零序不平衡电压，检查线路保护装置、主变保护装置，监控系统、，故障录波器电压正常后准备断开1号主变110kV 侧1101断路器5、合上1号主变110kV侧1101断路器对1号主变进行第二次冲击合闸试验1#主变共进行5次充电，每次间隔5分钟，第五次充电试验结束后，准备对35kV系统充电。
35kV系统充电1、检查1号主变低压侧保护及跳闸压板正常投入。
2、投母线PT351Y,投入消谐装置。
3、将3501开关送至工作位置。
4、送上3501断路器控制电源。
5、合3501开关。
6、检查35kV母线PT二次电压幅值、相序、零序不平衡电压。
7、主变运行正常后断开1号主变中性点111D接地刀闸35kV1#站用变充电1、投入35kV 1#站用变所有保护及相应的出口压板。
2、将35kV 1#站用变3581开关送至工作位置。
3、送上35kV 1#站用变3581断路器控制电源。
4、合上35kV 1#站用变进线3581断路器，给1#站用变第一次充电。
5、检查35kV1#站用变无异常6、检查380V电压幅值、相序正确，检查1#站用变保护装置及监控系统工作正常，7、断开1#站用变进线3581断路器8、#站用变共进行3次充电试验，每次间隔时间5分钟35kV1#接地变充电1、投入35kV1#接地变所有保护及相应的出口压板。
2、35kV 1#接地变35X1断路器控制电源。
3、合上35kV1#接地变35X19D接地刀闸4、将35kV 1#接地变35X1开关送至工作位置。
4、合上35kV 1#接地变35X1开关断路器，给35kV 1#接地变第一次充电。
5、检查35kV 1#接地变无异常6、检查35V母线电压幅值、相序正确，检查35kV 1#接地变保护装置及监控系统工作正常。
7、35kV 1#接地变共进行3次充电试验，每次间隔时间5分钟35kV1#SVG充电1、投入35kV1#SVG所有保护及相应的出口压板2、检查35kV母线电压在允许范围内3、检查35kV1#SVG35V18D接地刀闸在分闸，35kV1#SVG 35V1D接地刀闸在分闸位置。
4、将35kV1#35kV1#SVG35V1开关送至工作位置，合上35kV1#SVG35V18隔离开关5、合上35kV 35kV1#SVG 35V1开关断路器，合上35kV1#SVG35V18G断路器，35kV 1#SVG第一次充电。
6、检查35kV 1#SVG无异常7、检查35V母线电压幅值、相序正确，检查35kV 1#接地变保护装置及监控系统工作正常。
8、35kV1#SVG共进行1次充电试验，35kV线路充电1、投入35kV疆能风一线所有保护及相应的出口压板2、合上35kV疆能风一线3511断路器控制电源。
3、检查35kV疆能风一线35111D接地刀闸在分闸位置4、将35kV疆能风一线3511开关送至工作位置5、合上35kV疆能风一线3511开关断路器， 35kV疆能风一线3511集电线路第一次充电。
