移动通信基站天线原理及基本知识讲座

在移动通信系统中，空间无线信号的发射和接收都是依靠移动天线来实现的。

因此，天线对于移动通信网络来说，起着举足轻重的作用，如果天线的选择不好，或者天线的参数设置不当，都会直接影响到整个移动通信网络的运行质量。

本章将介绍天线的基本工作原理、结构、种类、技术参数以及天线的选择等知识。

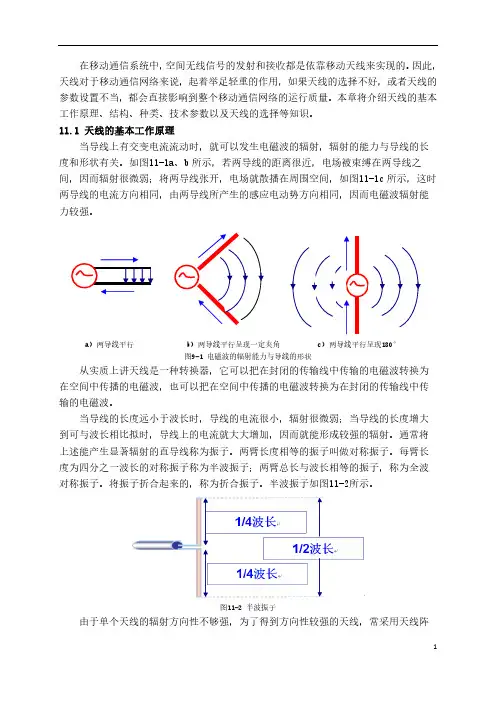

11.1 天线的基本工作原理当导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图11-1a、b所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，电场就散播在周围空间，如图11-1c所示，这时两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而电磁波辐射能力较强。

a）两导线平行 b）两导线平行呈现一定夹角 c）两导线平行呈现180°图9-1 电磁波的辐射能力与导线的形状从实质上讲天线是一种转换器，它可以把在封闭的传输线中传输的电磁波转换为在空间中传播的电磁波，也可以把在空间中传播的电磁波转换为在封闭的传输线中传输的电磁波。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的对称振子称为半波振子；两臂总长与波长相等的振子，称为全波对称振子。

将振子折合起来的，称为折合振子。

半波振子如图11-2所示。

图11-2 半波振子由于单个天线的辐射方向性不够强，为了得到方向性较强的天线，常采用天线阵列的形式，所谓天线阵列就是将许多个天线按照一定的方式进行排列所形成的阵列，输入到每个天线的信号的幅度和相位都可以是不同的，这样通过合理控制各天线输入信号的幅度与相位，就可以得到所需要的天线特性。

电磁波在自由空间或传输线内的传播过程中是相互独立的，向左传播的电磁波的存在不会影响向右传播的电磁波，因此一副天线可以同时作为接收和发射天线进行工作。

移动通信天线基础知识移动通信天线基础知识1.引言移动通信天线是移动通信系统中非常重要的组成部分，负责将无线信号从终端设备传输到基站，以及从基站传输到终端设备。

本文旨在介绍移动通信天线的基础知识，包括天线的类型、工作原理、调整和维护等内容。

2.移动通信天线的类型2.1 方向性天线方向性天线是指其辐射和接收信号的特性具有明确的方向性。

方向性天线适用于需要指向特定方向传输和接收信号的场景，如城市中的高楼大厦。

常见的方向性天线包括宽带定向天线、扇形天线等。

2.2 环形天线环形天线即辐射和接收信号的特性呈环形分布。

环形天线适用于需要覆盖较大范围的场景，如郊区和乡村地区。

常见的环形天线包括全向天线、扇形天线等。

2.3 室内天线室内天线主要用于室内覆盖，为终端设备提供较好的信号质量。

常见的室内天线包括分布式天线系统（DAS）和蜂窝天线等。

3.移动通信天线的工作原理3.1 天线辐射原理移动通信天线通过将电磁波能量转换为无线信号进行辐射和传输。

当电信号通过天线时，它将激励天线的振子使其振动，从而产生辐射。

3.2 天线接收信号原理移动通信天线接收信号的原理与辐射原理相反。

当天线处于电磁波的辐射场中，电磁波的能量将激励天线的振子，进而电信号。

4.移动通信天线的调整和维护4.1 天线方向调整天线方向调整是为了保证信号正常传输和接收。

通过调整天线的角度和方向，使其与基站之间的信号传输相匹配。

4.2 天线位置调整天线位置调整是为了优化信号的覆盖范围和强度。

通过调整天线的位置，使其能够覆盖目标区域，并确保信号强度均匀分布。

4.3 天线系统维护天线系统的维护包括定期巡检、故障排除和设备更换等。

定期巡检可以检查天线系统的运行状态，及时发现和解决问题。

故障排除是为了解决天线系统中可能出现的故障和问题。

设备更换是为了更新和升级天线系统的硬件设备。

附件：________本文档涉及附件包括图片和示意图，便于读者更好地理解和应用。

法律名词及注释：________1.电磁波：________指在空间中以电磁场的形式传播的能量。

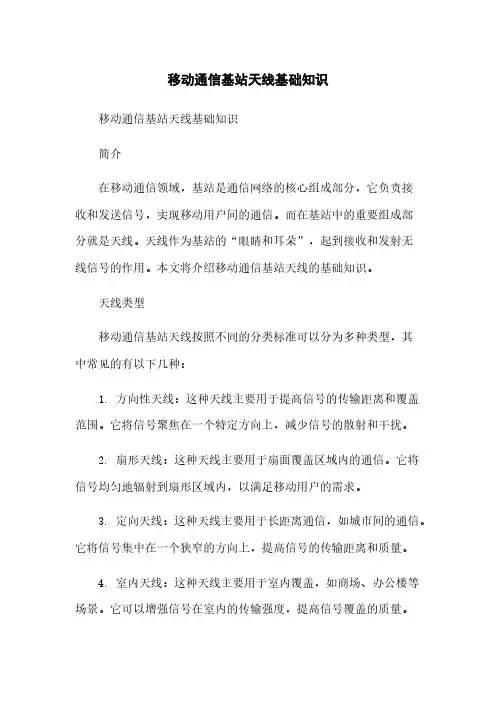

移动通信基站天线基础知识移动通信基站天线基础知识简介在移动通信领域，基站是通信网络的核心组成部分，它负责接收和发送信号，实现移动用户间的通信。

而在基站中的重要组成部分就是天线。

天线作为基站的“眼睛和耳朵”，起到接收和发射无线信号的作用。

本文将介绍移动通信基站天线的基础知识。

天线类型移动通信基站天线按照不同的分类标准可以分为多种类型，其中常见的有以下几种：1. 方向性天线：这种天线主要用于提高信号的传输距离和覆盖范围。

它将信号聚焦在一个特定方向上，减少信号的散射和干扰。

2. 扇形天线：这种天线主要用于扇面覆盖区域内的通信。

它将信号均匀地辐射到扇形区域内，以满足移动用户的需求。

3. 定向天线：这种天线主要用于长距离通信，如城市间的通信。

它将信号集中在一个狭窄的方向上，提高信号的传输距离和质量。

4. 室内天线：这种天线主要用于室内覆盖，如商场、办公楼等场景。

它可以增强信号在室内的传输强度，提高信号覆盖的质量。

天线性能参数了解天线的性能参数对于实现高质量的移动通信至关重要，下面是一些常见的天线性能参数：1. 增益：天线的增益是指天线辐射或接收信号的能力。

增益值越高，天线的辐射、接收和传输的功率就越大，覆盖范围也就越广。

2. 波束宽度：波束宽度是指天线辐射信号的主要方向范围。

波束宽度越窄，天线的覆盖范围也就越小，但传输距离和质量会更好。

3. 前后比：前后比描述了天线在主波束方向上辐射信号的强度与背向波束方向上辐射信号强度之间的比值。

前后比越大，天线的方向性就越明显。

4. 横向波束宽度：横向波束宽度是指天线辐射信号的水平范围。

横向波束宽度越大，天线的覆盖范围也就越广。

5. 竖向波束宽度：竖向波束宽度是指天线辐射信号的垂直范围。

竖向波束宽度越大，天线的覆盖范围也就越广。

天线安装和调整天线的安装和调整是保证通信质量的关键步骤。

以下是一些常见的注意事项：1. 安装位置：天线的安装位置应尽量避免遮挡，以确保信号的传输效果。

移动通信天线基本知识移动通信天线基本知识1.引言移动通信天线是无线通信系统中的重要组成部分，起着收发信号的关键作用。

本文将介绍移动通信天线的基本知识，包括天线的分类、工作原理、参数和性能等。

2.天线分类2.1.按天线结构分类2.1.1.定向天线：具有指向性，用于指定方向的通信。

2.1.2.全向天线：具有均匀辐射特性，无指向性，用于覆盖大范围的通信。

2.1.3.扇形天线：具有指向性，辐射角度可调节。

2.2.按频段分类2.2.1.微波频段天线2.2.2.毫米波频段天线2.3.按天线应用场景分类2.3.1.室内天线2.3.2.室外天线3.天线工作原理天线通过转换无线电频率信号为电磁波信号，将其辐射到空间中。

工作原理基于安装在天线上的振子（或叫辐射元件），通过振动产生电磁场，从而实现电磁波的发射和接收。

4.天线参数和性能4.1.增益：指天线在某一方向上辐射功率相对于理想点源辐射功率的比值。

4.2.方向性：指天线在不同方向上的辐射能力。

4.3.阻抗：天线的输入端阻抗参数，通常以阻抗匹配的形式与发送和接收设备连接。

4.4.频率范围：天线能够工作的频率范围。

4.5.振子类型：常见的振子类型有偶极子、单极子、微带线等。

4.6.天线驻波比：指天线传输线上电压最大值与最小值之比，用于评估天线效率。

附件：本文附件为移动通信天线产品手册，包含更多详细信息和实例。

法律名词及注释：1.电信法：指中华人民共和国电信法，对电信行业的运营、开展、管理等方面进行了规范。

2.频谱管理：指对无线电频谱进行规划、分配、使用等管理工作，旨在保障无线通信的正常进行。

3.天线安装规范：指针对天线的安装、调试、维护等方面制定的规范，确保天线能够正常工作并符合相关标准。

移动通信基础知识培训(全)一、引言移动通信作为现代通信技术的重要组成部分，已经深入到我们生活的方方面面。

随着移动通信技术的不断发展，对于移动通信基础知识的了解和掌握显得尤为重要。

本培训旨在帮助大家全面了解移动通信的基本原理、关键技术和发展趋势，为今后的工作提供有力支持。

二、移动通信基本原理1.移动通信系统组成移动通信系统主要由移动台、基站、交换中心和传输系统等组成。

移动台包括方式、平板等移动设备，基站负责与移动台进行无线信号传输，交换中心负责处理呼叫控制和用户鉴权等功能，传输系统则负责将信号从一个基站传输到另一个基站或交换中心。

2.无线信号传输（1）发射：移动台将语音或数据信号转换为无线信号并发射出去。

（2）传播：无线信号在空间中传播，可能会受到多种因素的影响，如衰减、多径效应等。

（3）接收：基站接收到无线信号后，将其转换为电信号并进行处理。

（4）解调：基站将处理后的电信号还原为原始的语音或数据信号。

3.无线信号调制与解调无线信号调制是将原始信号转换为适合在无线信道中传输的信号的过程。

解调则是将接收到的信号还原为原始信号。

常见的调制方式有调幅（AM）、调频（FM）和调相（PM）等。

三、移动通信关键技术1.多址技术多址技术是移动通信系统中实现多个用户共享同一信道的关键技术。

常见多址技术有频分多址（FDMA）、时分多址（TDMA）和码分多址（CDMA）等。

2.扩频技术扩频技术是通过扩展信号带宽来降低信号功率谱密度，从而提高信号的抗干扰能力和隐蔽性。

常见的扩频技术有直接序列扩频（DSSS）和跳频扩频（FHSS）等。

3.信道编码与解码信道编码是为了提高信号在传输过程中的抗干扰能力而进行的编码处理。

解码则是将接收到的信号进行解码，恢复出原始信号。

常见的信道编码技术有卷积编码、Turbo编码等。

4.数字信号处理数字信号处理技术包括滤波、调制、解调、信道估计等，是移动通信系统中实现信号处理的关键技术。

四、移动通信发展趋势1.5G技术5G技术是当前移动通信领域的研究热点，其主要特点包括高速率、低时延、大连接等。

移动通信基站天线原理及基本知识讲座移动通信基站天线是移动通信系统中不可缺少的组成部分，它承担着信号的发射和接收任务。

在移动通信系统中，基站天线起着连接用户终端和移动通信网的桥梁作用，它负责将来自用户终端的信号进行调制，并通过无线电波形式传输到移动通信网中。

同时，基站天线还负责接收来自移动通信网的信号，并将其解调成用户终端能够识别的形式传递给用户。

下面我们将从基站天线的工作原理、基本知识以及未来发展趋势等方面进行讲解。

首先，基站天线的工作原理是基于电磁辐射的原理。

在移动通信系统中，天线通过发射和接收无线电波来实现通信。

当天线收到来自用户终端的信号时，它会将信号进行放大、调制等处理，然后通过天线辐射出去。

当其他基站收到信号时，他们会进行处理，并将信号传递到目标用户终端。

同时，基站天线也可以接收其他基站发出的信号，并通过解调等处理将其传递给用户终端。

基站天线的工作频段通常在800MHz至2600MHz之间，根据不同的通信制式和频段有不同的天线类型。

例如，对于CDMA制式的通信，通常采用的是宽带天线，而对于LTE制式的通信，通常采用的是多天线技术，以提高通信质量和速率。

此外，天线的天线增益也是衡量天线性能的重要指标之一、天线增益越高，天线的辐射效果越好，信号的覆盖范围也越广。

在移动通信系统中，天线的布局和排列也是非常重要的。

通常情况下，基站天线会根据信号的覆盖范围和干扰情况进行合理的布置。

例如，在城市中，由于建筑物的高度和密集度较高，通常采用分布式布局的方式，即将天线分布在建筑物的各个角落，以实现全方位的覆盖。

而在农村地区，由于建筑物较少，通常采用集中布局的方式，即将天线集中在一起，以实现较大的覆盖范围。

除了基本的工作原理和布局以外，基站天线的发展也面临着许多挑战和机遇。

随着移动通信技术的不断发展，对于天线性能的要求也越来越高。

例如，在5G时代，由于更高的频段和更大的数据传输量，天线需要具备更宽的工作频段和更高的天线增益。

移动通信基站天线基本原理及选型原则讲义目录第一章天线的基本理论第二章分集技术第三章天线选型原则第一章天线的基本理论移动通信系统中，空间无线信号的接收和发射都是依靠基站天线来实现的。

因此，基站天线对移动通信网络来说，起着举足轻重的作用。

如果天线选择不好，或者天线的参数设置不当，都会直接影响到整个网络运行质量。

尤其在基站数量多，站距小，载频数量多的高话务量地区，天线选择及参数设置是否合适，对移动通信网络的干扰、覆盖率、接通率及全网服务质量有很大的影响。

一、天线主要的辐射单元•偶极子•喇叭•缝隙波导•印刷类（微带）二、阵列天线为了增强天线的方向性，提高天线的增益，得到所需要的辐射特性，把若干个相同的天线按一定的规律排列起来，并给予适当的激励，这样组成的天线系统称为天线阵。

组成天线阵的独立单元称为阵元或天线单元。

天线阵可分为线阵、面阵、立体阵以及共形阵。

三、天线的极化移动通信基站天线的极化主要有以下两种：1、垂直极化2、＋45°／－45°交叉极化四、天线的方向图天线的辐射电磁场在固定距离上随空间角(θ，φ)分布的图形称为方向图，方向图是三维立体图。

工程上通常用两个相互垂直的主平面内的方向图表示（即E面和H面）。

E面是通过最大辐射方向并与电场矢量平行的平面，H面是通过最大辐射方向并与磁场矢量平行的平面。

常用天线的方向图覆盖示意图：五、天线方向图参数•零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。

•半功率点波瓣宽度：主瓣最大值两边场强等于最大场强的0.707倍的两辐射方向之间的夹角。

•副瓣电平：副瓣最大值与主瓣最大值之比，通常用dB表示。

•后瓣：与主瓣相反方向上的副瓣。

•前后比：主瓣最大值和后瓣最大值之比(dB)。

六、天线的增益在相同输入功率、相同距离条件下、天线在最大辐射方向上的功率密度与无方向性天线在该方向上的功率密度之比定义为天线的增益G i(单位dBi)，有时也以无耗半波振子的增益系数(1.64)作比较标准，记为G d(单位dBd)。
