焊接方法与设备 等离子弧焊及切割

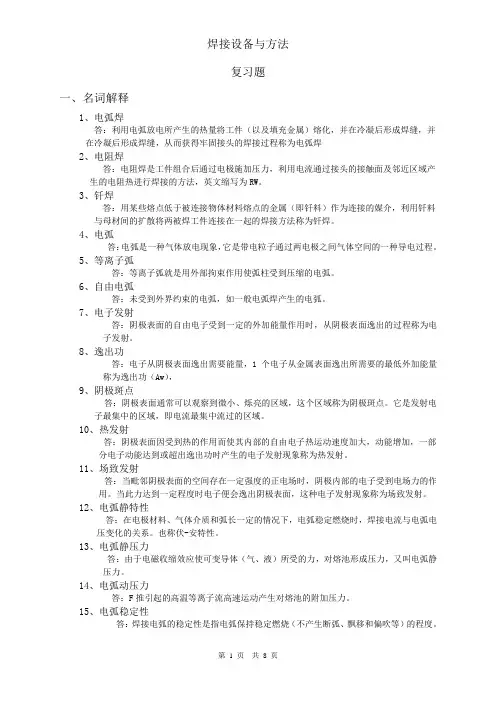

复习题一、名词解释1、电弧焊答：利用电弧放电所产生的热量将工件（以及填充金属）熔化，并在冷凝后形成焊缝，并在冷凝后形成焊缝，从而获得牢固接头的焊接过程称为电弧焊2、电阻焊答：电阻焊是工件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法，英文缩写为RW。

3、钎焊答：用某些熔点低于被连接物体材料熔点的金属（即钎料）作为连接的媒介，利用钎料与母材间的扩散将两被焊工件连接在一起的焊接方法称为钎焊。

4、电弧答：电弧是一种气体放电现象，它是带电粒子通过两电极之间气体空间的一种导电过程。

5、等离子弧答：等离子弧就是用外部拘束作用使弧柱受到压缩的电弧。

6、自由电弧答：未受到外界约束的电弧，如一般电弧焊产生的电弧。

7、电子发射答：阴极表面的自由电子受到一定的外加能量作用时，从阴极表面逸出的过程称为电子发射。

8、逸出功答：电子从阴极表面逸出需要能量，1个电子从金属表面逸出所需要的最低外加能量称为逸出功（Aw），9、阴极斑点答：阴极表面通常可以观察到微小、烁亮的区域，这个区域称为阴极斑点。

它是发射电子最集中的区域，即电流最集中流过的区域。

10、热发射答：阴极表面因受到热的作用而使其内部的自由电子热运动速度加大，动能增加，一部分电子动能达到或超出逸出功时产生的电子发射现象称为热发射。

11、场致发射答：当毗邻阴极表面的空间存在一定强度的正电场时，阴极内部的电子受到电场力的作用。

当此力达到一定程度时电子便会逸出阴极表面，这种电子发射现象称为场致发射。

12、电弧静特性答：在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系。

也称伏-安特性。

13、电弧静压力答：由于电磁收缩效应使可变导体（气、液）所受的力，对熔池形成压力，又叫电弧静压力。

14、电弧动压力答：F推引起的高温等离子流高速运动产生对熔池的附加压力。

15、电弧稳定性答：焊接电弧的稳定性是指电弧保持稳定燃烧（不产生断弧、飘移和偏吹等）的程度。

第十一章等离子弧焊接与切割第一节等离子弧概述一、等离子弧原理等离子弧是自由电弧压缩而成的。

电弧通过水冷喷嘴、限制其直径，称机械压缩。

水冷内壁温度较低，紧贴喷嘴内壁的气体温度也极低，形成了一定厚度的冷气膜，冷气膜进一步迫使弧柱截面减小，称热压缩。

弧柱截面的缩小，使电流密度大为提高，增强了磁收缩效应，称磁压缩。

在三种压缩的作用下，等离子弧的能量集中(能量密度可达105～106W／cm2)，温度高(弧柱中心温度18000～24000K)，焰流速度大(可达300m／s)。

这些特性使得等离子弧广泛应用于焊接、喷涂、堆焊及切割。

二、等离子弧的特点由于等离子弧的特性，与钨极氩弧焊相比，有以下特点：(1)等离子弧能量集中、温度高，对于大多数金属在一定厚度范围内都能获得小孔效应，可以得到充分熔透、反面成形均匀的焊缝。

(2)电弧挺度好，等离子弧的扩散角仅5°左右，基本上是圆柱形，弧长变化对工件上的加热面积和电流密度影响比较小。

所以，等离子弧焊弧长变化对焊缝成形的影响不明显。

(3)焊接速度比钨极氩弧焊快。

(4)能够焊接更细、更薄加工件。

(5)其设备比较复杂、费用较高，工艺参数调节匹配也比较复杂。

三、等离子弧的类型按电源连接方式，等离子弧有非转移型、转移型和联合型三种形式。

(一)联合型等离子弧工作时，非转移型弧和转移弧同时存在，称为联合型等离子弧。

主要用于微束等离子弧焊和粉末堆焊等。

(二)非转移型等离子弧钨极接电源负极，喷嘴接电源正极，等离子弧体产生在钨极和喷嘴之间，在离子气流压送下，弧焰从喷嘴中喷出，形成等离子焰。

(三)转移型等离子弧钨极接电源负极，工件接电源正极，等离子弧体产生于钨极与工件之间。

转移弧难以直接形成，必须先引燃非转移弧，然后才能过渡到转移弧。

金属焊接、切割几乎均采用转移型弧。

四、适用范围1、操作方式等离子弧焊适于手工和自动两种操作，可以焊接连续或断续的焊缝。

焊接时可添加或不添加填充金属。

2、被焊金属一般TIG能焊的大多数金属，均可用等离子弧焊接，如碳钢、不锈钢、铜合金、镍及其合金、钛及其合金等。

一、等离子弧焊接方法及工艺特点1.等离子焊接原理等离子态是除固态、液态、气态之外的第四种物质存在形态。

等离子焊接是从钨级氩弧焊的基础上发展起来的一种高能焊接方法。

钨级氩弧焊是自由电弧，而等离子电弧是压缩电弧。

等离子弧是离子气被电离产生高温离子化气体，并经过水冷喷嘴，受到压缩，从而导致电弧的截面积变小，电流密度增大，电弧温度增高。

等离子电弧能量密度可达10５-10６W/cm２，比自由电弧（约10５W/cm２以下）高，其温度可达18000-24000K，也高于自由电弧（5000-8000K）很多。

因此，等离子电弧挺度比自由电弧好，指向性好，喷射有力，熔透能力强，可比自由电弧一次焊透更厚的金属。

因此，等离子电弧焊接与电子束（能量密度105W/mm2）、激光束（能量密度105W/mm2）焊接一同被称为高能密度焊接。

等离子焊接示意图如下图：等离子焊接原理示意图2.等离子电弧的种类等离子电弧主要分为三种类型：◆非转移型等离子电弧主要用于非金属材料的焊接。

◆转移型等离子电弧主要用于金属材料的焊接。

◆联合型等离子电弧主要用于微束等离子的焊接。

3.等离子基本焊接方法按焊缝成型原理，等离子焊接有两种基本的焊接方法：熔透型和小孔型等离子焊接。

◆熔透型等离子焊接在焊接过程中离子气较小，弧柱的压缩程度较弱，只熔透工件，但不产生小孔效应的等离子焊接方法。

其焊缝成型原理与氩弧焊类似，主要用于薄板焊接及厚板多层焊。

◆小孔型等离子焊接利用小孔效应实现等离子弧焊接的方法称为小孔型等离子焊接。

由于等离子具有能量集中﹑电弧力强的特点，在适当的参数条件下，等离子弧可以直接穿透被焊工件，形成一个贯穿工件厚度方向的小孔，小孔周围的液体金属在电弧力﹑液态金属表面张力以及重力下保持平衡，随着等离子弧在焊接方向移动，熔化金属沿着等离子弧周围熔池壁向熔池后方流动，并逐渐凝固形成焊逢，小孔也跟着等离子弧向前移动，如下图所示。

小孔效应示意图小孔效应的优点在于可以单道焊接厚板，一次焊透双面成型。

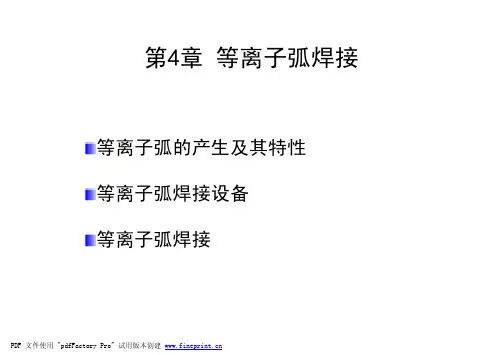

第4章等离子弧焊接等离子弧焊接设备4.1 等离子弧的产生及其特性1. 等离子弧的产生1）等离子弧概念等离子电弧的形成及电弧形态比较等离子弧是通过外部拘束使自由电弧的弧柱被强烈压缩形成的电弧。

通常情况下的GTA和GMA电弧，为自由电弧，除受到电弧自身磁场拘束和周围环境的冷却拘束外，不受其他条件束缚，电弧相同相对比较扩展，电弧能量密度和温度较低。

若把自由电弧缩进到喷嘴里，喷嘴的孔径小，电弧通过时，弧柱截面积受到限制，不能自由扩展，产生了外部拘束作用，电弧在径向上被强烈压缩，形成等离子弧。

2）等离子弧的工作方式①转移型等离子弧。

(a)等离子弧方式在喷嘴内电极与被加工工件间产生等离子弧。

由于电极到工件的距离较长，引燃电弧时，首先在电极和喷嘴内壁间引燃一个小电弧，称作“引燃弧”，电极被加热，空间温度升高，高温气流从喷嘴孔道中流出，喷射到工件表面，在电极与工件间有了高温气层，随后在主电源较高的空载电压下，电弧能够自动的转移到电极与工件之间燃烧，称为“主弧”或“转移弧”。

②等离子焰流在钨电极与喷嘴内壁之间引燃等离子弧。

由于保护气通过电弧区被加热，流出喷嘴时带出高温等离子焰流，堆被加工工件进行加热，称作“等离子焰流”。

电极与喷嘴内壁间的电弧，其电流值较小，电弧温度低，故等离子焰流的温度也明显低于电弧，指向性不如等离子弧。

等离子焰流方式③混合型等离子弧当电弧引燃并形成转移电弧后仍然能保持引燃弧的存在，即形成两个电弧同时燃烧的局面，效果是转移弧的燃烧更为稳定。

2. 等离子弧特性及用途1）电弧静特性与TIG电弧相比，等离子弧的静特性的特点：①受到水冷喷嘴孔道壁的拘束，弧柱截面积小，弧柱电场强度增大，电弧电压明显提高，从大范围电流变化看，静特性曲线中平特性区不明显，上升特性区斜率增加。

等离子弧静特性变化特点(a)等离子弧与TIG电弧静特性(b)小弧电流对等离子弧静特性影响②混合式等离子弧中的小弧电流对转移弧特性有明显影响，小弧电流值增加，有利于降低转移弧电压。

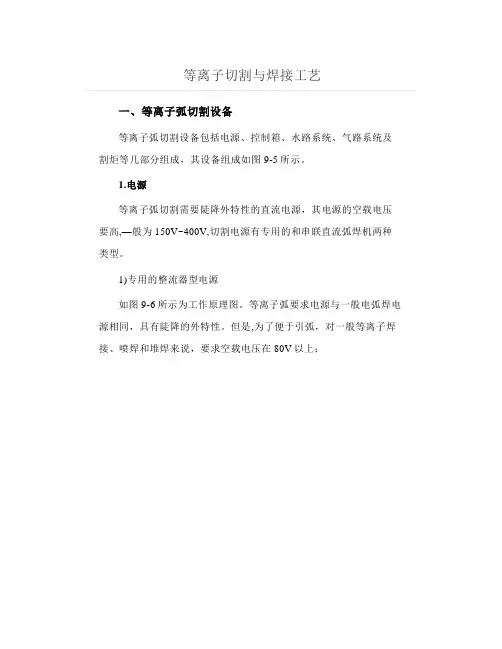

等离子切割与焊接工艺一、等离子弧切割设备等离子弧切割设备包括电源、控制箱、水路系统、气路系统及割炬等几部分组成，其设备组成如图9-5所示。

1.电源等离子弧切割需要陡降外特性的直流电源，其电源的空载电压要高,—般为150V~400V,切割电源有专用的和串联直流弧焊机两种类型。

1)专用的整流器型电源如图9-6所示为工作原理图。

等离子弧要求电源与一般电弧焊电源相同，具有陡降的外特性。

但是,为了便于引弧，对一般等离子焊接、喷焊和堆焊来说，要求空载电压在80V以上；对于等离子切割和喷涂，则要求空载电压在150V以上，对自动切割或大厚度切割，甚至高达400Vo目前,等离子弧要求所采用的电源，绝大多为灵敏具有陡降外特性的直流电源。

这些电源有的利用普通旋转直流电焊机，有的采用硅整流的直流电焊机。

根据某种工艺或材料焊接的需要，有的要求垂直下降外特性的直流电源（微束等离子焊接），有的则需要交流电源（等离子粉末喷焊、用微弧等离子焊接铝及铝合金）。

空气等离子弧切割机从结构上分主要包括:主回路、控制回路以及气路3部分。

（1）主回路包括接触器KM、三相变压器、三相桥式整流器（由VD1~VD6、CI~C6组成）、高频振荡器（由B2、B4、FP、C12组成）。

（2）控制回路由控制变压器B3和J1 J2、J3、VD7、C11、R3等元件组成。

（3）气路部分由减压及电磁气阀DF组成。

其原理简述如下:在接好电源和气源后,合上开关K1,电源指示灯XD亮,冷却风机FM立即转动。

按下割炬微动开关K3,继电器电动作，其常开触点接通，电磁阀DF动作，气路接通，割炬进行预先通气。

另一常开触点接通电阻R3,二极管VD7对电容C11充电，组成延时电路，经过3s~5s充电完毕。

继电器J2通电闭合，接触器KM 得电闭合，主回路通电，经过变压器B1整流桥，正极经过B5通过连接线直接接至工件，负极通过B2输出，主回路得电的同时，接触器KM的辅助常开触头接通继电器J3。

等离子弧焊的基本方法等离子弧焊是一种常用的焊接方法，广泛应用于金属制品的制造和维修领域。

它以其高效、高质量的焊接结果而受到广泛赞誉。

本文将介绍等离子弧焊的基本方法，包括设备和操作步骤。

一、设备等离子弧焊需要以下设备：1. 焊接机：等离子弧焊常用的焊接机有直流等离子弧焊机和交流等离子弧焊机。

直流等离子弧焊机适用于焊接不锈钢、铝合金等材料，而交流等离子弧焊机则适用于焊接碳钢等材料。

2. 焊枪：焊枪是进行焊接操作的工具，通过控制电流和气体流量来实现焊接过程中的熔化和填充。

3. 气体供应系统：等离子弧焊需要使用惰性气体，常见的有氩气和氩气混合气体，用于保护焊接区域，防止氧气和水蒸气的污染。

4. 辅助设备：包括电源线、气管、冷却系统等。

二、操作步骤1. 准备工作：将焊接机和气体供应系统连接好，并确保电源和气源的正常供应。

检查焊枪和电缆是否完好，以及气体管路是否畅通。

2. 清洁工作：将待焊接的金属表面进行清洁，去除表面的油污、氧化物等杂质，以确保焊接接头的质量。

3. 调整焊接参数：根据焊接材料的种类和厚度，调整焊接机的电流和气体流量。

一般来说，电流越大，焊接速度越快，但过大的电流可能导致熔洞过深；气体流量的调整应根据焊接材料和焊接位置的不同进行合理设置，以保证焊接质量。

4. 进行焊接：将焊枪对准焊接接头，触发开关开始焊接。

在焊接过程中，焊枪应保持与焊接接头的距离适当，通常为2-5毫米。

焊接速度应均匀，保持一定的稳定性，以免焊接接头出现焊缝不均匀的情况。

5. 焊后处理：焊接完成后，及时关闭焊机和气源，并进行焊后处理。

包括清理焊渣、修整焊缝等工作，以保证焊接接头的质量。

三、注意事项1. 安全第一：在进行等离子弧焊时，应注意个人防护，佩戴焊接手套、护目镜等防护装备，以避免受伤。

2. 保持通风：等离子弧焊过程中会产生大量的烟雾和有害气体，应保持通风良好的工作环境，以确保操作人员的健康。

3. 选择合适的材料：不同的材料适合不同的焊接方法，选择合适的材料可以提高焊接质量。

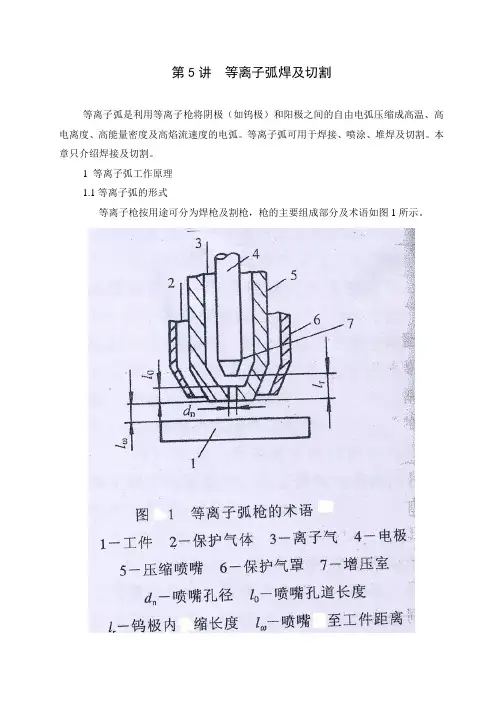

第5讲等离子弧焊及切割等离子弧是利用等离子枪将阴极（如钨极）和阳极之间的自由电弧压缩成高温、高电离度、高能量密度及高焰流速度的电弧。

等离子弧可用于焊接、喷涂、堆焊及切割。

本章只介绍焊接及切割。

1 等离子弧工作原理1.1等离子弧的形式等离子枪按用途可分为焊枪及割枪，枪的主要组成部分及术语如图1所示。

切割用枪无保护气体2及保护气罩6。

压缩喷嘴5是等离子枪的关键部件，一般需用水冷。

喷嘴孔径dn及孔道长度l0是压缩喷嘴的两个主要尺寸。

喷嘴内通的气体称离子气。

中性的离子气在喷嘴内电离后使喷嘴内压力增加，所以喷嘴内壁与电极4之间的空间称增压室。

电离了的离子气从喷嘴流出时受到孔径限制，使弧柱截面变小，该孔径对弧柱的压缩作用称机械压缩。

水冷喷嘴内壁表面有一层冷气膜，电弧经过孔道时，冷气膜一方面使喷嘴与弧柱绝缘，另一方面使弧柱有效截面进一步收缩，这种收缩称热收缩。

弧柱电流自身磁场对弧柱的压缩作用称磁收缩。

在机械压缩与热收缩的作用下，弧柱电流密度增加，磁收缩随之增强，如电流不变，弧柱电场强度及弧压降都随电流密度增加而增加，所以等离子弧（也称压缩电弧）的电弧功率及温度明显高于自由电弧。

图2a所示的对比中，等离子弧的电弧温度比自由电弧高30％，电弧功率高100％。

由于电离后的离子气仍具有流体的性质，受到压缩从喷嘴孔径喷射出的电弧带电质点的运动速度明显提高（可达300m／s），所以等离子弧具有较小的扩散角及较大的电弧挺度（图2b），这也是等离子弧最突出的优点。

电弧挺度是指电弧沿电极轴线的挺直程度。

等离子弧具有的电弧力、能量密度及电弧挺度等与加工有关的物理性能取决于下列五个参数：1）电流；2）喷嘴孔径的几何尺寸；3）离子气种类；4）离子气流量；5）保护气种类；调整以上五个参数可使等离子弧适应不同的加工工艺。

如在切割工艺中，应选择大电流、小喷嘴孔径、大离子气量及导热好的离子气，以便使等离子弧具有高度集中的热量及高的焰流速度。

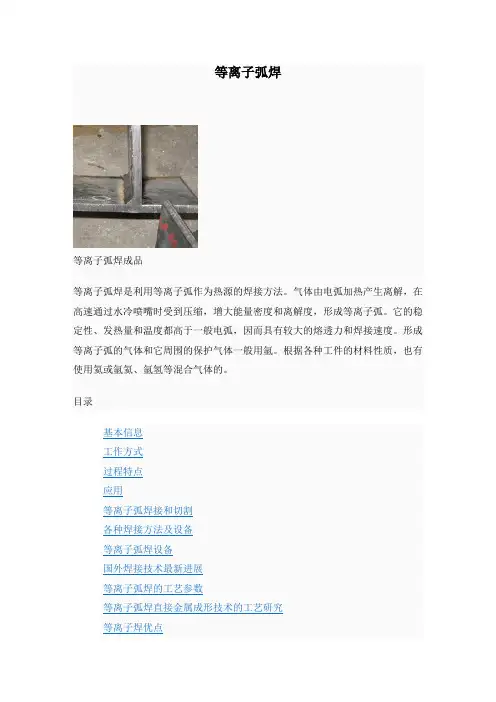

等离子弧焊等离子弧焊成品等离子弧焊是利用等离子弧作为热源的焊接方法。

气体由电弧加热产生离解，在高速通过水冷喷嘴时受到压缩，增大能量密度和离解度，形成等离子弧。

它的稳定性、发热量和温度都高于一般电弧，因而具有较大的熔透力和焊接速度。

形成等离子弧的气体和它周围的保护气体一般用氩。

根据各种工件的材料性质，也有使用氦或氩氦、氩氢等混合气体的。

目录基本信息工作方式过程特点应用等离子弧焊接和切割各种焊接方法及设备等离子弧焊设备国外焊接技术最新进展等离子弧焊的工艺参数等离子弧焊直接金属成形技术的工艺研究等离子焊优点等离子弧的特性合金材料的等离子弧焊•超薄壁管子的微束等离子弧焊安全防护技术基本信息缩写abbr. ：PAW.[军] Plasma-Arc Welding, 等离子弧焊——简明英汉词典工作方式等离子弧有两种工作方式。

一种是“非转移弧”，电弧在钨极与喷嘴之间燃烧，主要用於等离子喷镀或加热非导电材料；另一种是“转移弧”，电弧由辅助电极高频引弧后，电弧燃烧在钨极与工件之间，用於焊接。

形成焊缝的方式有熔透式和穿孔式两种。

前一种形式的等离子弧只熔透母材，形成焊接熔池，多用於0.8～3毫米厚的板材焊接；后一种形式的等离子弧只熔穿板材，形成钥匙孔形的熔池，多用於 3～12毫米厚的板材焊接。

此外，还有小电流的微束等离子弧焊，特别适合於0.02～1.5毫米的薄板焊接。

等离子弧焊接属于高质量焊接方法。

焊缝的深/宽比大，热影响区窄，工件变形小，可焊材料种类多。

特别是脉冲电流等离子弧焊和熔化极等离子弧焊的发展，更扩大了等离子弧焊的使用范围。

过程特点操作方式等离子弧焊与TIG焊十分相似，它们的电弧都是在尖头的钨电极和工件之间形成的。

但是，通过在焊炬中安置电极，能将等离子弧从保护气体的气囊中分离出来，随后推动等离子通过孔型良好的铜喷管将弧压缩。

通过改变孔的直径和等离子气流速度，可以实现三种操作方式：1、微束等离子：0.1～15A在很低的焊接电流下，材苁褂梦⑹?壤胱踊<词乖诨〕け浠?怀??0mm时，柱状弧仍能保持稳定。

等离子弧焊的基本方法等离子弧焊是一种常见的金属焊接方法，它利用高温等离子弧将金属材料加热并连接在一起。

本文将介绍等离子弧焊的基本方法，包括设备准备、焊接准备、焊接操作和焊后处理。

一、设备准备进行等离子弧焊之前，需要准备以下设备：1. 焊接机：等离子弧焊需要特殊的焊接机，常见的有直流等离子弧焊机和交流等离子弧焊机。

2. 电源：等离子弧焊需要稳定的电源供应，通常采用直流电源或交流电源。

3. 焊枪：焊枪是进行等离子弧焊的工具，它通过电弧产生高温等离子弧。

4. 气体供应系统：等离子弧焊需要使用惰性气体（如氩气）作为保护气体，防止焊接区域被氧化。

二、焊接准备在进行等离子弧焊之前，需要进行以下焊接准备工作：1. 清洁金属表面：将待焊金属表面清洁干净，以去除油污、氧化物等杂质，以保证焊接质量。

2. 选择合适的焊接参数：根据待焊金属的种类、厚度和焊接要求，选择合适的焊接电流、电压和气体流量等参数。

3. 调整焊枪角度和距离：根据焊接位置和焊接要求，调整焊枪的角度和距离，使焊接电弧能够充分覆盖焊接区域。

三、焊接操作进行等离子弧焊时，需要进行以下操作：1. 开启电源和气体：先开启焊接机的电源，然后开启气体供应系统，确保稳定的电源和气体供应。

2. 接触电弧：将焊枪靠近待焊金属，使电极与金属表面轻轻接触，然后迅速抬起焊枪，产生电弧。

3. 移动焊枪：在产生电弧后，持续移动焊枪，使电弧在焊接区域形成等离子弧，加热金属并使其熔化。

4. 控制焊接速度：根据金属的种类和厚度，控制焊接速度，以保证焊缝的质量和均匀性。

5. 观察焊接质量：在焊接过程中，需要不断观察焊接质量，确保焊缝的形成和焊接区域的均匀加热。

四、焊后处理焊接完成后，需要进行以下焊后处理工作：1. 清理焊缝：将焊接过程中产生的熔渣和氧化物清理干净，使焊缝表面光滑。

2. 检查焊接质量：对焊接质量进行检查，确保焊缝的质量和强度达到要求。

3. 去除保护气体：将焊接区域的保护气体排空，以免影响周围环境。

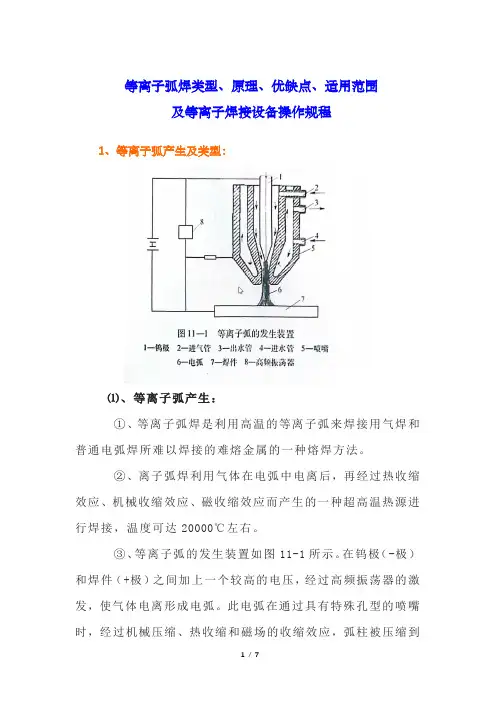

等离子弧焊类型、原理、优缺点、适用范围及等离子焊接设备操作规程1、等离子弧产生及类型：⑴、等离子弧产生：①、等离子弧焊是利用高温的等离子弧来焊接用气焊和普通电弧焊所难以焊接的难熔金属的一种熔焊方法。

②、离子弧焊利用气体在电弧中电离后，再经过热收缩效应、机械收缩效应、磁收缩效应而产生的一种超高温热源进行焊接，温度可达20000℃左右。

③、等离子弧的发生装置如图11-1所示。

在钨极（-极）和焊件（+极）之间加上一个较高的电压，经过高频振荡器的激发，使气体电离形成电弧。

此电弧在通过具有特殊孔型的喷嘴时，经过机械压缩、热收缩和磁场的收缩效应，弧柱被压缩到很细的范围内。

这时的电弧能量高度集中，其能量密度可达10°～10°W/cm²，温度也达到极高程度，其弧柱中心温度可达16000～33000℃；弧柱内的气体得到了高度的电离，因此，等离子弧不仅被广泛用于焊接、喷涂、堆焊，而且可用于金属和非金属切割。

⑵、等离子弧类型及电源连接方式：①、非转移型弧。

钨极接电源负极，喷嘴接电源正极，等离子弧体产生于钨极和喷嘴内表面之间（见图11-2a），工件本身不通电、而是被间接加热熔化，其热量的有效利用率不高，故不宜用于较厚材料的焊接和切割。

②、转移型弧。

钨极接电源负极，焊件接电源正极，首先在钨极和喷嘴之间引燃小电弧后，随即接通钨极与焊件之间的电路，再切断喷嘴与钨极之间的电路，同时钨极与喷嘴间的电弧熄灭，电弧转移到钨极与焊件间直接燃烧，这类电弧称为转移型弧（见图11-2b）。

这种等离子弧可以直接加热工件，提高了热量有效利用率，故可用于中等厚度以上工件的焊接与切割。

③、联合型弧。

转移型弧和非转移型弧同时存在的等离子弧称为联合型弧（见图11-2c）。

联合型弧的两个电弧分别由两个电源供电主电源加在钨极和焊件间产生等离子弧，是主要焊接热源。

另一个电源加在钨极和喷嘴间产生小电弧，称为维持电弧。

联合弧主要用于微弧等离子焊接和粉末材料的喷焊。

《焊接方法与设备》课程标准课程代码：101209 学时数（理论+实践）：90 使用专业：焊接技术及自动化开设学期：2一、课程性质“焊接方法和设备”是本专业学生的必修专业课。

课程主要讲述了各种常用焊接方法的过程本质，工艺操作方法，工艺参数的选择，质量控制，以及相应焊接设备的构成和工作原理。

本课程的目的和任务：就是要使学生掌握焊接专业的基本知识原理。

掌握手工电弧焊，气体（CO2及Ar气体）保护焊、埋弧焊等基本焊接方法，焊接工艺与设备。

通过本课程的学习，结合焊接专业的实践教学，使学生掌握牢固的专业知识，为以后从事焊接工作打下一个牢固的基础。

二、培养目标1、专业能力（1）具备在实际生产条件的规定下，结合焊接结构的技术要求，进行焊接结构生产工艺设计和工艺文件编制的能力；（2）具备分析和解决焊接结构生产实际问题并提出工艺改进提高措施的能力；（3）具备开展焊接工艺评定和焊接质量检验的能力；（4）能正确选用、操作和安装、维护焊接设备；（5）具备过硬的焊接操作技能，能够通过实际操作执行焊接工艺；（6）初步具备焊接操作技能培训和焊接新技术、新工艺应用推广的能力。

2.方法能力（1）能自主学习新知识、新技术；（2）能通过各种媒体资源查找所需信息；（3）能独立制定工作计划并实施；（4）能不断积累维修经验，从个案中寻找共性。

3.社会能力（1）具有较强的口头与书面表达能力、人际沟通能力；（2）具有团队精神协作精神；（3）具有良好的心理素质和克服困难的能力；（4）能与客户建立良好、持久的关系。

三、教学内容与学时分配四、课程教学设计焊接方法与设备是汽车整形技术专业的一门专业必修课，也是一门实用性很强的课程。

因此学习本教材时应与其他课程和教学环节，如实训等配合，特别要注意理论联系实际，培养分析问题和解决问题的能力。

即不但要注意学好本教材所介绍的内容，同时还要特别重视实验和操作环节，才能有更好的学习方式。

在教学过程中，注意焊接技术的发展动态及时引用新的教学内容，从学生的实际出发，以学生为主体、充分调动学生的主动性、积极性，注重培养学生的创新思维和创新能力。

焊接方法与设备（复习大纲）第一章焊接方法概述一、填空题。

1、按照焊接过程中金属所处的状态不同，可以把焊接分为熔焊、压焊、钎焊三类。

2、焊接电弧按其构造可分为阳极区、阴极区、弧柱区三个区。

3、气体电流和阴极电子发射是电弧产生和维持的必要条件。

4、引用电弧偏吹原因有：一是焊条偏心，二是电弧气流产生，三是焊接电弧磁偏吹。

5、造成电弧产生磁偏吹的因素有导线接线位置、铁磁物质、电弧运动至钢板端部。

二、判断题。

1、铆接是永久性连接方式。

（√）2、为了防止爆炸和火灾，在焊接作业场地10m范围内严禁存放易燃、易爆的物品。

（√）3、交流弧焊机因极性作周期性变化，为了提高电弧燃烧的稳定性，可在焊条药皮或焊剂中加入电离为较低的物质。

（√）4、直流不同的的焊接方法其阳极区和阴极区的温度不同，一般焊条电弧焊阳极区温度高于阴极区温度。

（√）5、采用小电流焊接，可以有效地减少磁偏吹。

（√）三、问答题。

1、阴极斑点和阳极斑点的区别？答：阴极斑点是阴极区存在的一个明亮的斑点，而阳极斑点是阳极区的自由金属蒸发形成的。

2、什么是阴极清理作用？答：金属表面有低逸出功德氧化膜存在时，阴极斑点有自动寻找氧化膜的倾向。

3、如何区分熔焊与钎焊？各有何特点？答：熔焊是将焊件接头加热至熔化状态，不加压力完成焊接的方法。

熔焊特点：被焊金属加热至熔化状态成液态熔池时，原子之间可以充分扩散和紧密接触，冷却后，可形成牢固的焊件接头。

但接头有裂纹、气孔、夹杂等。

钎焊是采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔点温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。

特点：母材不能熔化，只有钎料熔化，这样对接头的性能保证比较好，但接头易脆。

第二章焊条电弧焊一、填空题。

1、焊条电弧焊堆焊轴时，常采用纵向对称和横向对称两种堆焊顺序。

2、焊条型号E4303的E是表示焊条，43表示抗拉强度为430Mpa ；0是表示全位置焊，03连在一起是表示钛钙型交直流正反接，这种焊条的牌号为 J422。
