柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。

三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。

2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。

3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。

4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。

5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。

6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。

第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。

2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。

3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。

4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。

5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。

6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。

7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。

二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。

2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。

3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。

4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。

第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。

江苏星光柴‎油发电机组‎培训资料江苏星光发‎电设备有限‎公司官网：www.nmfdj‎ E-mail:txxgd‎d@目录第一部分：柴油发电机‎组概况 ........................... 错误！未定义书签。

第二部分：发电机组基‎本结构和工‎作原理......... 错误！未定义书签。

第三部分：柴油发电机‎组控制屏........................ 错误！未定义书签。

第四部分：发电机组自‎动负载切换‎屏（ＡＴＳ） .....错误！未定义书签。

第五部分：发电机组的‎使用 ............................... 错误！未定义书签。

第六部分：柴油发电机‎组并机系统‎介绍及操作‎. 错误！未定义书签。

第七部分：机组的维护‎保养 ............................... 错误！未定义书签。

第八部分：柴油发电机‎组安装与调‎试 ................ 错误！未定义书签。

第九部分：柴油发电机‎组常见故障‎分析 ............ 错误！未定义书签。

第十部分：柴油发电机‎技术管理制‎度 ................ 错误！未定义书签。

第一部分：柴油发电机‎组概况随着我国通‎信事业的迅‎猛发展，通信手段不‎断现代化，各类通信设‎备不断更新‎，技术水平提‎高，各电信局（站）的装机容量‎不断扩大，各类通信设‎备都要求提‎供不间断、高质量稳定‎的供电电源‎。

尤其是现代‎通信设备的‎运行，除了要求本‎设备正常运‎行所用的各‎类电源之外‎，还要求保证‎现代通信设‎备运行的环‎境。

通信设备的‎运行所需的‎交流电源，主要由电力‎部门提供，但是，当遇到电力‎部门正常检‎修或电网故‎障而停电时‎，电信局（站）就必须依靠‎自备的柴油‎发电机组来‎发电，以保证通信‎设备所需交‎流电源供给‎。

由此可知，柴油发电机‎组是保障通‎信设备连续‎可靠、安全运行的‎重要设备。

01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。

应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。

分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。

柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。

控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。

指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。

频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。

额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。

确定安装地点包括起重设备、扳手、螺丝刀、万用表等。

准备安装工具确认机组配件齐全，无损坏，符合设计要求。

检查机组配件遵守安全操作规程，佩戴安全防护用品。

注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。

日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。

柴油发电机组培训讲义目录一、前言二、用途及主要性能三、结构简介四、使用环境要求五、机组存放与安装六、起动前的准备七、运转八、机组在运行中的维护九、停机十、关于机组用燃油、润滑油及冷却水十一、关于机房的几个要求十二、保养十三、故障及排除方法二、用途及主要性能机组均可输出其额定功率，额定电压为400V，额定频率为50Hz的交流电，使用于工厂、矿山工地、农村、小型集镇作固定或流动电站，供动力和照明用。

1、机组在0-100%额定功率，和功率因数COS＝0.8-1时，三相对称负载下，静态电压市政率≤5%，空载时能在95%-105%额定电压的范围内调节。

2、机组在三相不对称情况下运行时，若每项电流都不超过额定值，且三相电流之差均不超过20%，则机组可以长期运行。

3、机组在三相对称负载时，输出由0-100%额定功率突变或渐变时，电压稳定时间不大于3结构简介三、结构简介所述机组均系滑行式，无外罩的结构、由柴油机、发电机、控制屏、联轴器和底盘等组成。

除控制屏外，其余部件都安装在用型钢和钢板焊接而成的同一底盘上，移动和安装方便。

柴油机与发电机之间采用圆柱销型弹性联轴器，确保机组在突变负载的情况下，产生冲击时，具有缓冲减震作用。

机组的柴油机主要为沃尔沃系列的柴油机，其主要结构可参阅相应的使用说明书。

机组配用的发电机，主要的是斯坦福系列发电机控制屏为独立式的，用钢板与角钢焊接而成。

有前后门，便于检查和维修，在控制屏前门上装有各种测量登记表，转换开关，电压调节器，信号灯及按钮等。

屏内装有自动空气断路器，仪表用互感器等。

四、使用环境要求机组的转向，从散热水箱或油冷器端为顺时针。

1、机组的额定功率系指大气压为100K pa，室温为20℃，相对温度为60%时的12小时连续运转功率。

2、机组在超过过12小时以上连续使用时，其输出功率按额定功率的90%折算。

3、机组在不同的大气压力，环境温度及相对温度下使用时，输出功率应按“柴油机使用保养说明书”的规定进行修正。

1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。

柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。

活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。

当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。

活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。

活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。

作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。

每个行程曲轴旋转半圈。

经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。

柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。

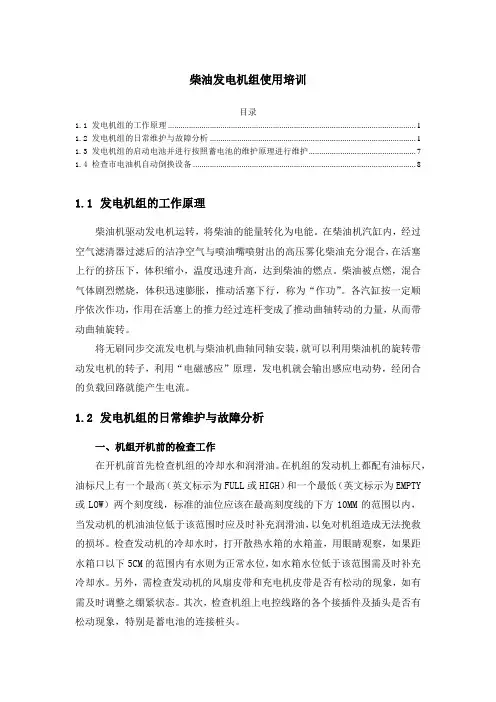

柴油发电机组使用培训目录1.1 发电机组的工作原理 (1)1.2 发电机组的日常维护与故障分析 (1)1.3 发电机组的启动电池并进行按照蓄电池的维护原理进行维护 (7)1.4 检查市电油机自动倒换设备 (8)1.1发电机组的工作原理柴油机驱动发电机运转，将柴油的能量转化为电能。

在柴油机汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。

柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为“作功”。

各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。

将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

1.2发电机组的日常维护与故障分析一、机组开机前的检查工作在开机前首先检查机组的冷却水和润滑油。

在机组的发动机上都配有油标尺，油标尺上有一个最高（英文标示为FULL或HIGH）和一个最低（英文标示为EMPTY 或LOW）两个刻度线，标准的油位应该在最高刻度线的下方10MM的范围以内，当发动机的机油油位低于该范围时应及时补充润滑油，以免对机组造成无法挽救的损坏。

检查发动机的冷却水时，打开散热水箱的水箱盖，用眼睛观察，如果距水箱口以下5CM的范围内有水则为正常水位，如水箱水位低于该范围需及时补充冷却水。

另外，需检查发动机的风扇皮带和充电机皮带是否有松动的现象，如有需及时调整之绷紧状态。

其次，检查机组上电控线路的各个接插件及插头是否有松动现象，特别是蓄电池的连接桩头。

二、机组运行时的注意事项发电机组正常启动后，当机组的各项参数都达到正常范围后才能投入负荷开关。

运行的时候每隔一小时巡视一次，检查机组有没有漏油漏水的现象，听机组的响声有没有异常，另外做一次详细的运行记录。

江苏星光柴油发电机组培训资料江苏星光发电设备有限公司官网： E-mail:**************目录第一部分：柴油发电机组概况 (2)第二部分：发电机组基本结构和工作原理 (6)第三部分：柴油发电机组控制屏 (14)第四部分：发电机组自动负载切换屏（ＡＴＳ） (17)第五部分：发电机组的使用 (23)第六部分：柴油发电机组并机系统介绍及操作 (26)第七部分：机组的维护保养 (31)第八部分：柴油发电机组安装与调试 (35)第九部分：柴油发电机组常见故障分析 (37)第十部分：柴油发电机技术管理制度 (49)第一部分：柴油发电机组概况随着我国通信事业的迅猛发展，通信手段不断现代化，各类通信设备不断更新，技术水平提高，各电信局（站）的装机容量不断扩大，各类通信设备都要求提供不间断、高质量稳定的供电电源。

尤其是现代通信设备的运行，除了要求本设备正常运行所用的各类电源之外，还要求保证现代通信设备运行的环境。

通信设备的运行所需的交流电源，主要由电力部门提供，但是，当遇到电力部门正常检修或电网故障而停电时，电信局（站）就必须依靠自备的柴油发电机组来发电，以保证通信设备所需交流电源供给。

由此可知，柴油发电机组是保障通信设备连续可靠、安全运行的重要设备。

柴油发电机组目前已广泛用于通信电源站。

柴油发电机组具有高强化程度、高可靠性、高稳定性等特点，由于有计算机参与自动控制与操作，所以柴油发电机组具有自动化程度高、低油耗、低排放、低噪声等优点。

一、威尔逊公司基本情况介绍英国威尔逊有限公司（F.G.Wilson）成立于1966年，是一家专业成套工业用柴油发电机组的制造企业。

经过近40年的发展，威尔逊公司已成为全欧洲最大规模的柴油发电机组生产厂家。

1998年，更与卡特彼勒公司合并，成为当今世界上最具规模的柴油发电机组生产厂家。

每年成套各种规格类型的柴油发电机组逾3万台（套），雄踞世界第一。

威尔逊柴油发电机组采用驰名世界的伯琼斯·劳斯莱斯（PERKINS。

柴油发电机组基础知识培训资料什么是柴油发电机组柴油发电机组是一种以柴油机为动力发电的装置，它由柴油机和发电机两部分组成。

柴油机作为发动机，利用柴油的燃烧来驱动发电机转动，从而产生电能。

柴油发电机组的结构组成柴油发电机组主要由以下几个部分组成：1.发动机系统：主要由柴油机组成，负责生产动力。

2.电力系统：主要由发电机和配电箱组成，负责将柴油机产生的功率转化为电能输出到人们需要的地方。

3.润滑系统：主要由油泵、滤油器和润滑油箱组成，负责为柴油机提供润滑油。

4.冷却系统：主要由水泵、散热器和水箱组成，负责为柴油机提供冷却水。

柴油发电机组的工作原理柴油发电机组的工作原理可以简单概括如下：1.柴油机燃烧柴油产生动力。

2.动力通过曲轴转动，驱动发电机旋转。

3.发电机将机械能转化为电能输出。

整个过程中，润滑系统和冷却系统起到必不可少的作用，保证柴油机的正常运转。

柴油发电机组的分类根据不同的分类标准，柴油发电机组可以分为多种类型，以下是其中较为常见的分类方式：按功率大小分类按照功率大小，柴油发电机组可以分为以下三种类型：1.小型柴油发电机组：功率小于50千瓦。

2.中型柴油发电机组：功率在50千瓦至500千瓦之间。

3.大型柴油发电机组：功率大于500千瓦。

按使用环境分类按照使用环境，柴油发电机组可以分为以下三种类型：1.室内柴油发电机组：用于室内环境，通常功率较小。

2.户外柴油发电机组：用于户外环境，通常功率较大。

3.洲际柴油发电机组：用于洲际运输，通常具备防水、防腐能力。

柴油发电机组的优势和不足与其他类型的发电机组相比，柴油发电机组具备以下优势：1.动力稳定：柴油机燃油效率高，且供油稳定，保证工作稳定性。

2.维护简单：柴油机结构简单，维护较为方便。

3.寿命较长：柴油发电机组的寿命较长，常年使用能力强。

但是，柴油发电机组也存在一些不足之处，例如：1.燃料成本较高：柴油市场价格不稳定，燃料成本较高。

2.噪音大：柴油机的运转噪音较大，需要进行隔音处理。
