管道附件【2014江苏省安装工程计价定额】

第十册给排水、采暖、燃气工程第一章给排水、采暖、燃气管道说明一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、低压燃气管道、室外直埋式预制保温管道的安装。

二、界线划分：1．给水管道：室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2．排水管道：室内外以出户第一个排水检查井为界；室外管道与市政管道界线以与市政管道碰头井为界。

3．采暖热源管道：室内外以入口阀门或建筑物外墙皮1.5m为界；与工业管道界线以锅炉房或泵站外墙皮1.5m为界；工厂车间内采暖管道以采暖系统与工业管道碰头点为界；设在高层建筑内的加压泵间管道与本章项目的界线，以泵间外墙皮为界。

4．燃气管道：室内外管道分界，地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界；室外管道与市政管道分界，以两者的碰头点为界。

三、本章定额包括以下工作内容：1．场内搬运，检查清扫。

2．管道及接头零件安装。

3．水压试验或灌水试验；燃气管道的气压试验。

4．室内DN32以内钢管包括管卡及托钩制作安装。

5．钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

6．铸铁排水管、雨水管及塑料排水管均包括管卡及托吊支架、臭气帽、雨水漏斗制作与安装。

四、本章定额不包括以下工作内容：1．室内外管道沟土方及管道基础。

2．管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。

3．室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

4．DN32以上的钢管支架按本册第二章定额另行计算。

5．燃气管道的室外管道所有带气碰头。

五、燃气管道：1．承插煤气铸铁管（柔性机械接口）安装，定额内未包括接头零件，可按设计数量另行计算，但人工、机械不变。

2．承插煤气铸铁管以N1和X型接口形式编制的。

如果采用N型和SMJ型接口时，其人工乘系数1.05，当安装X型、φ400铸铁管接口时，每个口增加螺栓2.06套，人工乘系数1.08。

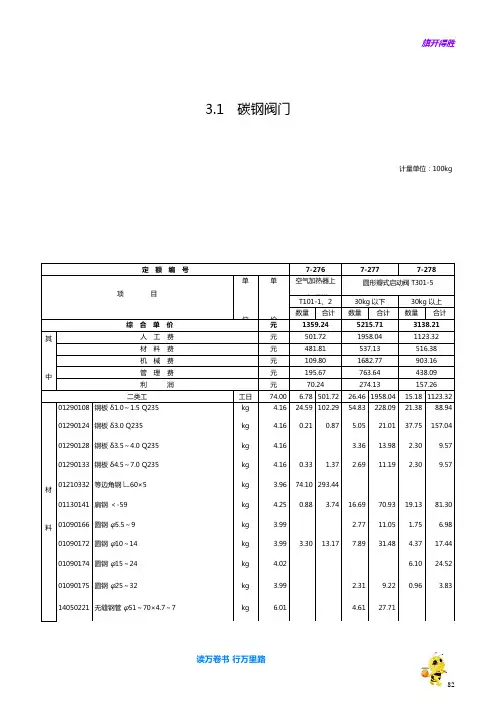

3.1 碳钢阀门计量单位：100kg读万卷书行万里路83计量单位：100kg读万卷书行万里路85计量单位：100kg读万卷书行万里路87计量单位：100kg读万卷书行万里路89计量单位：100kg读万卷书行万里路91计量单位：100kg读万卷书行万里路933.1.2 碳钢阀门安装计量单位：个计量单位：个读万卷书行万里路95计量单位：个计量单位：个读万卷书行万里路97计量单位：个计量单位：个读万卷书行万里路99计量单位：个计量单位：个读万卷书行万里路1013.2 柔性软风管阀门计量单位：个计量单位：个读万卷书行万里路1033.3 塑料阀门计量单位：100kg读万卷书行万里路105计量单位：100kg读万卷书行万里路1073.4 碳钢风口、散流器、百叶窗计量单位：100kg读万卷书行万里路109计量单位：100kg读万卷书行万里路111旗开得胜读万卷书行万里路计量单位：100kg旗开得胜113计量单位：100kg读万卷书行万里路115计量单位：个读万卷书行万里路117计量单位：100kg读万卷书行万里路119计量单位：100kg读万卷书行万里路旗开得胜121计量单位：100kg读万卷书行万里路123计量单位：100kg读万卷书行万里路125计量单位：100kg读万卷书行万里路127计量单位：100kg读万卷书行万里路129计量单位：100kg读万卷书行万里路旗开得胜131。

2014江苏省建筑与装饰工程计价定额(说明及计算规则)总说明一、为了贯彻执行住房和城乡建设部《建设工程工程量清单计价规范》（GB 50500—2013）以及《房屋建筑与装饰工程工程量计算规范》（GB 50854—2013），适应江苏省建设工程市场计价的需要，为工程建设各方提供计价依据，省住房和城乡建设厅组织有关人员对《江苏省建筑与装饰工程计价表》进行了修订，形成了《江苏省建筑与装饰工程计价定额》（2014年）（以下简称本定额）。

本定额共分上下两册。

二、本定额适用于江苏省行政区域范围内一般工业与民用建筑的新建、扩建、改建工程及其单独装饰工程。

国有资金投资的建筑与装饰工程应执行本定额；非国有资金投资的建筑与装饰工程可参照使用本定额；当工程施工合同约定按本定额规定计价时，应遵守本定额的相关规定。

三、本定额的编制依据：1．《江苏省建筑与装饰工程计价表》；2．《全国统一建筑工程基础定额》；3．《全国统一建筑装饰装修工程消耗量定额》（GYD-901—2002）；4．《建设工程劳动定额建筑工程》[LD/T 72.1～11—2008]；5．《建设工程劳动定额装饰工程》[LD/T 73.1～4—2008]；7．《全国统一建筑安装工程工期定额》（2000年）；8．《全国统一施工机械台班费用编制规则》；9．南京市2013年下半年建筑工程材料指导价格。

四、本定额的作用：1．编制工程招标控制价（最高投标限价）的依据；2．编制工程标底、结算审核的指导；3．工程投标报价、企业内部核算、制定企业定额的参考；4．编制建筑工程概算定额的依据；5．建设行政主管部门调解工程价款争议、合理确定工程造价的依据。

五、本定额由24章及9个附录组成，包括一般工业与民用建筑的工程实体项目和部分措施项目；不能列出定额项目的措施费用，应按照《江苏省建设工程费用定额》（2014年）的规定进行计算。

六、本定额中的综合单价由人工费、材料费、机械费、管理费、利润等五项费用组成。

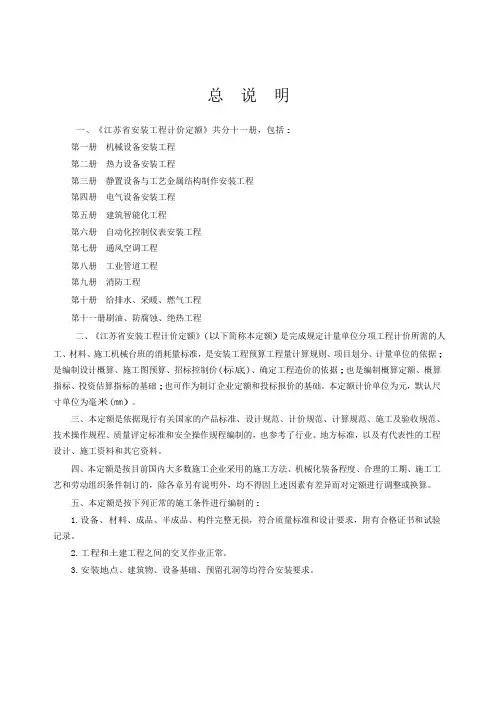

总说明一、《江苏省安装工程计价定额》共分十一册，包括:第一册机械设备安装工程第二册热力设备安装工程第三册静置设备与工艺金属结构制作安装工程第四册电气设备安装工程第五册建筑智能化工程第六册自动化控制仪表安装工程第七册通风空调工程第八册工业管道工程第九册消防工程第十册给排水、采暖、燃气工程第十一册刷油、防腐蚀、绝热工程二、《江苏省安装工程计价定额》(以下简称本定额)是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是安装工程预算工程量计算规则、项目划分、计量单位的依据; 是编制设计概算、施工图预算、招标控制价(标底)、确定工程造价的依据;也是编制概算定额、概算指标、投资估算指标的基础;也可作为制订企业定额和投标报价的基础。

本定额计价单位为元，默认尺寸单位为毫米(mm)。

三、本定额是依据现行有关国家的产品标准、设计规范、计价规范、计算规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其它资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的:1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

2.工程和土建工程之间的交叉作业正常。

3.安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。

4.水、电供应均满足安装施工正常使用。

5.正常的气候、地理条件和施工环境。

六、本定额的人工工日不分列工种和技术等级，律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差。

类工每工日77 元，二类工每工日74 元，三类工每工日69 元。

七、材料消耗量的确定:1.本定额中的材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗，其内容和范围包括:从工地仓库、现场集中堆放地点或现场加工地点到操作或安装地点的运输损耗、施工操作损耗、施工现场堆放损耗。

2014江苏省市政工程计价表定额工程量计算规则标准资料网WWW:工程类别的划分（依据2014年江苏省建设工程费用定额）1、市政工程与建设工程项目划分，（包括厂区、小区）按《城市道路工程设计规范》设计的工程为市政工程，按《建设工程标准图集》设计为建设工程项目。

2、土方工程量包含弹软基土处理、坑槽内实体结构以上路基部分（不包括道路结构层部分）的多合土、砂、碎石回填工程量。

3、各专业交叉时类别划分说明：（1）、电力、弱电管沟（不包括穿线）如在小区、厂区范围内，按照建设工程三类，在市政道路范围内，按市政排水三类执行。

（2）、专业渋及修缮、加固部分，按修缮工程取费。

（3）、在小区、园区、厂区范围内的道路，如按《城市道路工程设计规范》设计的工程为市政道路工程取费，未明确时按照土建三类取费。

2014江苏市政工程计价表定额工程量计算规则计算规则编制依据:市政工程计价表定额（第一、二、三、六册）说明：关于材料消耗量：混凝土、沥青混凝土、砌筑砂浆、抹灰砂浆及胶泥均按半成品消耗量以体积（m3）表示，混凝土养护均按自然养护考虑。

1、对场站工程：泵送砼：定额人工数量-30% 定额搅拌机数量-100% 水平运输数量-50% 垂直运输-100%非泵送砼：定额人工数量-15% 定额搅拌机数量-100%2、对市政工程：泵送砼：定额人工数量-40% 定额搅拌机数量-100%第一册通用项目说明：1、挖湿土人工机械系数*1.18，（除井点降水）2、人工、机械夯实土堤套用人工、机械填土夯实平地。

3、挖土机垫板上作业，人工、机械*系数1.25，搭拆垫板材料按摊销费另行计算。

4、推土机推土或铲运机铲土的平均厚度小于30cm时，推土机台班*系数1.25，铲运机台班*系数1.17。

5、支撑下挖土，人工*系数1.43，机械*系数1.20.先挖后撑不算。

6、挖密实钢渣，按四类土人工*系数2.5，机械*系数1.5.7、采用人工垂直运输土石方，垂直深度每米折合水平运距7m计算。

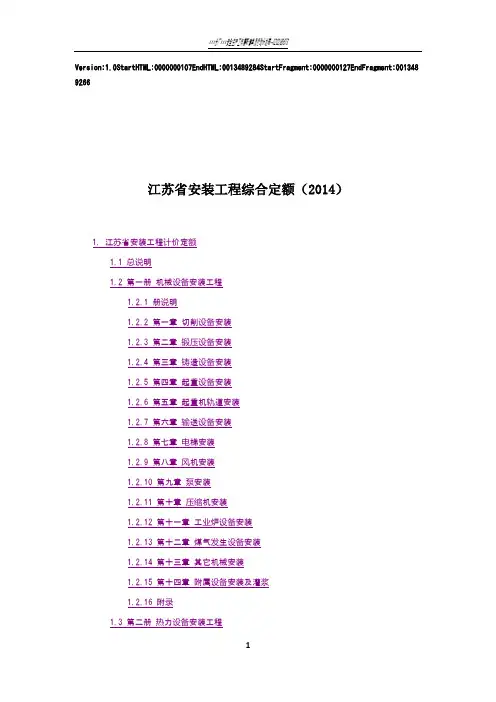

Version:1.0StartHTML:0000000107EndHTML:0013489284StartFragment:0000000127EndFragment:001348 9266江苏省安装工程综合定额（2014）1. 江苏省安装工程计价定额1.1 总说明1.2 第一册机械设备安装工程1.2.1 册说明1.2.2 第一章切削设备安装1.2.3 第二章锻压设备安装1.2.4 第三章铸造设备安装1.2.5 第四章起重设备安装1.2.6 第五章起重机轨道安装1.2.7 第六章输送设备安装1.2.8 第七章电梯安装1.2.9 第八章风机安装1.2.10 第九章泵安装1.2.11 第十章压缩机安装1.2.12 第十一章工业炉设备安装1.2.13 第十二章煤气发生设备安装1.2.14 第十三章其它机械安装1.2.15 第十四章附属设备安装及灌浆1.2.16 附录1.3 第二册热力设备安装工程1.3.1 册说明1.3.2 第一章中压锅炉设备安装1.3.3 第二章汽轮发电机设备安装1.3.4 第三章燃料供应设备安装1.3.5 第四章水处理专用设备安装1.3.6 第五章炉墙砌筑1.3.7 第六章工业与民用锅炉安装1.3.8 附录1.4 第三册静置设备与工艺金属结构制作安装工程1.4.1 册说明1.4.2 第一章静置设备制作1.4.3 第二章静置设备安装1.4.4 第三章静置设备制作安装其它项目1.4.5 第四章金属油罐制作安装1.4.6 第五章球形罐组对安装1.4.7 第六章气柜制作安装1.4.8 第七章工艺金属结构制作安装1.4.9 第八章综合辅助项目1.4.10 附录1.5 第四册电气设备安装工程1.5.1 册说明1.5.2 第一章变压器安装1.5.3 第二章配电装置安装1.5.4 第三章母线安装1.5.5 第四章控制设备及低压电器1.5.6 第五章蓄电池安装1.5.7 第六章电机检查接线及调试1.5.8 第七章滑触线装置1.5.9 第八章电缆1.10 第九章防雷及接地装置1.5.11 第十章10kV以下架空配电线路1.5.12 第十一章配管、配线1.5.13 第十二章照明器具1.5.14 第十三章附属工程1.5.15 第十四章电气调整试验1.5.16 第十五章电梯电气装置1.5.17 附录1.6 第五册建筑智能化工程1.6.1 册说明1.6.2 第一章计算机网络系统设备安装工程1.6.3 第二章综合布线系统工程1.6.4 第三章建筑设备监控系统安装工程1.6.5 第四章有线电视系统设备安装工程1.6.6 第五章扩声、背景音乐系统设备安装工程1.6.7 第六章电源与电子设备防雷接地装置安装工程1.6.8 第七章停车场管理系统设备安装工程1.6.9 第八章楼宇安全防范系统设备安装工程1.6.10 第九章住宅小区智能化系统设备安装工程1.6.11 附录1.7 第六册自动化控制仪表安装工程1.7.1 册说明1.7.2 第一章过程检测仪表1.7.3 第二章显示及调节控制仪表1.7.4 第三章执行仪表1.7.5 第四章机械量仪表1.7.6 第五章过程分析和物性检测仪表1.7.7 第六章仪表回路模拟试验1.7.8 第七章安全监测及报警装置1.7.9 第八章工业计算机安装与调试1.7.10 第九章仪表管路敷设1.7.11 第十章仪表盘、箱、柜及附件安装1.7.12 第十一章仪表附件安装制作1.7.13 第十二章工厂通信、供电1.7.14 附录1.8 第七册通风空调工程1.8.1 册说明1.8.2 第一章通风及空调设备及部件制作安装1.8.3 第二章通风管道制作安装1.8.4 第三章通风管道部件制作安装1.8.5 附录1.9 第八册工业管道工程1.9.1 第一章管道安装1.9.2 第二章管件连接1.9.3 第三章阀门安装1.2.9.4 第四章法兰安装1.9.5 第五章板卷管制作与管件制作1.9.6 第六章管道压力试验、吹扫与清洗1.9.7 第七章无损探伤与焊口热处理1.9.8 第八章其它1.9.9 附录1.10 第九册消防工程1.10.1 册说明1.10.2 第一章水灭火系统安装1.10.3 第二章气体灭火系统安装1.10.4 第三章泡沬灭火系统安装1.10.5 第四章火灾自动报警系统安装1.10.6 第五章消防系统调试1.11 第十册给排水、采暖、燃气工程1.11.1 册说明1.11.2 第一章给排水、釆暖、燃气管道1.11.3 第二章支架及其它1.11.4 第三章管道附件1.11.5 第四章卫生器具1.11.6 第五章供暖器具1.11.7 第六章釆暖、给排水设备1.11.8 第七章燃气器具及其它1.11.9 第八章其它零星工程1.11.10 附录1.12 第十一册刷油、防腐蚀、绝热工程1.12.1 册说明1.12.2 第一章除锈工程1.12.3 第二章刷油工程1.12.4 第三章防腐蚀涂料工程1.12.5 第四章手工糊衬玻璃钢工程1.12.6 第五章橡胶板及塑料板衬里工程1.12.7 第六章衬铅及搪铅工程1.12.8 第七章喷镀（涂）工程1.12.9 第八章耐酸砖、板衬里工程1.12.10 第九章绝热工程1.12.11 第十章管道补口补伤工程1.12.12 第十一章阴级保护及牺牲阳极1.12.13 附录1. 江苏省安装工程计价定额1.1 总说明一、《江苏省安装工程计价定额，包括：一册机械设备安装工程第二册热力设备安装工程第三册静置设备与工艺金属结构制作安装工程第四册电气设备安装工程第五册建筑智能化工程第六册自动化控制仪表安装工程第七册通风空调工程第八册工业管道工程第九册消防工程第给排水、采暖、燃气工程第十一册刷油、防腐蚀、绝热工程二、《江苏省安装工程计价定额》（以下简称本定额）计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是安装算工程量计算规则、项目划分、计量单位的依据；是编制设计概算、施标控制价（标底）、确定工程造价的依据；也是编制概算定额、概算指标、的基础；也可作为制订企业定额和投标报价的基础。

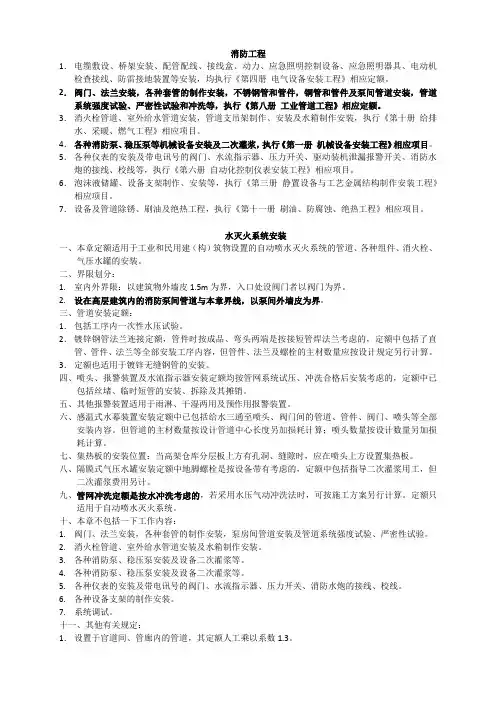

消防工程1．电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装，均执行《第四册电气设备安装工程》相应定额。

2．阀门、法兰安装，各种套管的制作安装，不锈钢管和管件，铜管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等，执行《第八册工业管道工程》相应定额。

3．消火栓管道、室外给水管道安装，管道支吊架制作、安装及水箱制作安装，执行《第十册给排水、采暖、燃气工程》相应项目。

4．各种消防泵、稳压泵等机械设备安装及二次灌浆，执行《第一册机械设备安装工程》相应项目。

5．各种仪表的安装及带电讯号的阀门、水流指示器、压力开关、驱动装机泄漏报警开关、消防水炮的接线、校线等，执行《第六册自动化控制仪表安装工程》相应项目。

6．泡沫液储罐、设备支架制作、安装等，执行《第三册静置设备与工艺金属结构制作安装工程》相应项目。

7．设备及管道除锈、刷油及绝热工程，执行《第十一册刷油、防腐蚀、绝热工程》相应项目。

水灭火系统安装一、本章定额适用于工业和民用建（构）筑物设置的自动喷水灭火系统的管道、各种组件、消火栓、气压水罐的安装。

二、界限划分：1.室内外界限：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2.设在高层建筑内的消防泵间管道与本章界线，以泵间外墙皮为界。

三、管道安装定额：1．包括工序内一次性水压试验。

2．镀锌钢管法兰连接定额，管件时按成品、弯头两端是按接短管焊法兰考虑的，定额中包括了直管、管件、法兰等全部安装工序内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。

3．定额也适用于镀锌无缝钢管的安装。

四、喷头、报警装置及水流指示器安装定额均按管网系统试压、冲洗合格后安装考虑的，定额中已包括丝堵、临时短管的安装、拆除及其摊销。

五、其他报警装置适用于雨淋、干湿两用及预作用报警装置。

六、感温式水幕装置安装定额中已包括给水三通至喷头、阀门间的管道、管件、阀门、喷头等全部安装内容。

给排水、采暖、燃气管道一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、低压燃气管道、室外直埋式预制保温管道的安装。

二、界线划分:1．给水管道：室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2．排水管道：室内外以出户第一个排水检查井为界；室外管道与市政管道以室外管道与市政管道碰头井为界。

3.采暖热源管道：室内外以入口阀门或建筑物外墙皮1.5m为界；与工业道界线以锅炉房或泵站外墙皮1.5m为界；工厂车间内采暖管道以采暖系统与工业管道碰头点为界；设在高层建筑内的加压泵间管道与本章项目的界线，以泵间外墙皮为界。

三、本章定额包括以下工作内容：1．场内搬运，检查清扫。

2．管道及接头零件安装。

3．水压试验或灌水试验；燃气管道的气压试验。

4．室内DN32以内钢管包括管卡及托钩制作安装。

5．钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

6．铸铁排水管、雨水管及塑料排水管均包括管卡及托吊支架、臭气帽、雨水漏斗制作安装。

四、本章定额不包括以下工作内容：1．室内外管道沟土方及管道基础。

2．管道安装中不包括法兰，阀门及伸缩器的制作安装，执行定额时按相应项目另计。

3．室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

4．DN32以上的钢管支架按本册第二章定额另行计算。

5．燃气管道的室外管道所有带气碰头。

五、燃气管道：1.承插煤气铸铁管（柔性机械接口）安装，定额内未包括接头零件，可按设计数量另行计算，但人工、机械不变。

2.承插煤气铸铁管以N1和X型接头形式编制的。

如果采用N型和SMJ型接口时，其人工乘以系数1.05，当安装X型、φ400铸铁管接口时，每个口增加螺栓1.06套，人工乘以系数1.08.3.燃气输送压力大于0.2MPa时，承插煤气铸铁管安装定额中人工乘以系数1.3.燃气输送压力（表压）分级名 称低压燃气管道中 压 燃 气 管 道高 压 燃 气 管 道B A B A压力（MPa）P≤ 0.0050.005＜P≤0.20.2＜P≤0.40.4＜P≤0.80.8＜P≤1.6六、直埋式预制保温管道及管件：1.直埋式预制保温管安装有管道安装、外套管碳钢哈夫连接、管件安装三部分组成。

1.1 室外给排水、采暖管道工作内容：切管、套丝、上零件、调直、管道安装、水压试验。

计量单位：10m读万卷书行万里路125工作内容：同前。

计量单位：10m读万卷书行万里路127工作内容：同前。

计量单位：10m读万卷书行万里路1291.1.2 焊接钢管(螺纹连接)工作内容：同前。

计量单位：10m读万卷书行万里路131工作内容：同前。

计量单位：10m读万卷书行万里路133工作内容：同前。

计量单位：10m读万卷书行万里路1351.1.3 钢管(焊接)工作内容：切管、坡口、调直、煨弯、挖眼接管、异径管制作、对口、焊接、管道及管件安装、水压试验。

计量单位：10m读万卷书行万里路137工作内容：同前。

计量单位：10m读万卷书行万里路139工作内容：同前。

计量单位：10m读万卷书行万里路141工作内容：同前。

计量单位：10m读万卷书行万里路1431.1.4 镀锌钢塑复合管(螺纹连接)工作内容：切管、套丝、上零件、调直、管道安装、水压试验。

计量单位：10m读万卷书行万里路145工作内容：同前。

计量单位：10m读万卷书行万里路旗开得胜147工作内容：同前。

计量单位：10m读万卷书行万里路1491.1.5 镀锌管内衬不锈钢钢管(螺纹连接)工作内容：同前。

计量单位：10m读万卷书行万里路151工作内容：同前。

计量单位：10m读万卷书行万里路旗开得胜153工作内容：同前。

计量单位：10m读万卷书行万里路1551.1.6 塑料给水管(粘接连接)工作内容：切管、调直、对口、粘接、管道及管件安装、水压试验。

计量单位：10m读万卷书行万里路注：定额已包含了管道、管件的安装费，管件的材料费按实另行计算。

157工作内容：同前。

计量单位：10m读万卷书行万里路注：同前。

159工作内容：同前。

计量单位：10m读万卷书行万里路注：同前。

1611.1.7 塑料给水管(热熔连接)工作内容：切管、调直、热熔管件、管道安装、水压试验。

计量单位：10m读万卷书行万里路注：同前。
