2021年湖南自考桥梁工程02409含答案

省高等教育自学考试《桥梁工程》课程代码：02409考点复习资料02409 桥梁工程一．选择题桥梁全长是指（ C ）C．桥梁两个桥台侧墙尾端间的距离人群荷载属于（ B ）B．可变作用下列不属于悬索桥主要承重构件的是（ A ）A．吊索下列拱桥可以修建在软土地基上的是（ B ）B．系杆拱我国GB/T50283《公路工程结构可靠度设计统一标准》规定公路桥涵结构的设计基准期为（ D ）D．100年按照受力特征，混凝土梁桥可分为（ C ）C．简支梁、连续梁和悬臂梁三种基本体系下列不属于钢支座类型的是（ C ）C．摆柱式支座装配式板桥的横向连接有（ B ）B．企口混凝土铰连接和钢板焊接连接下列不属于桥墩类型的是（ D ）D．刚性墩雨水可流至桥头从引道上排除，桥上不必设置专门的泄水道的情况是（B ）B．纵坡大于2%，桥长小于50m 某高速公路上有一计算跨径Lj=50m的桥梁，计算汽车荷载作用效应时其集中荷载标准值为（ D ）D．360kN 属于静定结构，受力明确，构造简单，施工便，是中小跨径桥梁中应用最广泛的桥型是（ C ）C．简支梁桥国一般的（常规）桥梁采用两阶段设计，即（ A ）A．初步设计和施工图设计某梁桥为多，跨径布置为7×20m，该桥属于（ B ）B．大桥拱桥、涵洞及重力式墩台可不计冲击力，其填料厚度（包括路面厚度）应等于或大于（ B ）B．0.5m在其他条件相同时，悬链线的形状与拱轴系数m的关系是（ C ）C．m越大，拱脚处越陡、L/4点位越高；同向行驶三车道的汽车荷载制动力标准值为一个设计车道制动力标准值的（ B ）B．2.34倍斜交板桥的最大支承反力发生在（ A ）A．钝角附近简支T梁桥上部结构计算的项目不包括（ B ）B．盖梁斜拉桥在索面的布置形状主要有三种，不属于常用索面形状的是（B ）B．三角形按照桥梁设计规在静活载作用下，钢筋混凝土和预应力混凝土梁式桥的跨中最大挠度与计算跨度之比不得超过（A）A．1/600对拱式空腹拱桥，通常在紧靠墩（台）的拱铰上设置伸缩缝，且应贯通全桥宽，并将紧靠墩台的第一个腹拱做成（C ）C．三铰拱位于曲线上的桥梁，应计算车辆荷载引起的离心力时曲线半径应小于或等于（ C ）C．250m梁式桥在竖向荷载作用下主要承受（ A ）A．剪力和弯矩汽车外侧车轮的中线离人行道或安全带边缘的距离不得小于（ C ）C．0.5 m根据试验研究，作用在混凝土或沥青混凝土铺装面层上的车轮荷载，偏安全地假定扩散分布于混凝土板面上的扩散角为（D）D．45°修正的刚性横梁法，“修正”的是（ D ）D．主梁抗扭刚度为迅速排除桥面雨水，要设置桥面横坡。

2021年10月高等教育自学考试《桥梁工程》试题课程代码：02409一、单项选择题(本大题共10小题，每小题2分，共20分)1．装配式预应力混凝土简支T形梁的跨中截面下方常做成马蹄形截面，其主要目的是（ C ）。

A．增加梁的稳定性B．承受梁跨中较大的正弯矩C．便于布置预应力钢筋D．增强构件美观2．与刚性桥墩相比，柔性墩承受的水平力(制动力、温度影响力)的值较（B ）。

A．大B．小C．相等D．接近3．实腹式拱桥在重力(不计弹性压缩影响)作用下，可与拱的压力线相重合的拱轴线是（ C ）。

A．圆弧线B．二次抛物线C．悬链线D．高次抛物线4．梁桥施工过程中要求无体系转换问题，可采用（ D ）。

A．悬臂法施工B．逐孔施工法施工C．顶推法施D．就地浇筑法施工5．人群荷载属于（ B ）。

A．永久作用B．可变作用 C. 其他可变荷载D．偶然作用6．刚性横梁法的基本假定为（ C ）。

A．横梁的刚度与主梁相同B．横梁的刚度为无穷小C．横梁的刚度为无穷大D．横梁的刚度小于主梁刚度7．在《公路桥涵设计规范》中关于桥梁的冲击系数(1+ )描述正确的选项是（ D ）。

A．随跨径或荷载长度增大而增大B．随跨径或荷载长度增大而减小C．随跨径或荷载长度减小而增大D．与结构的基频有关8．下面关于桥梁分孔问题表述错误的是（ B ）。

A．应考虑通航的要求B．与桥梁体系无关C．需考虑桥梁的施工能力D．需考虑地形条件9．下列各桥梁上的作用中，属于可变作用的是（ C ）。

A．土侧压力B．水的浮力C．温度作用D．混凝土收缩及徐变作用10．桥梁预拱度值通常取以下哪种荷载产生的竖向挠度值（ D ）。

A．恒载B．活载C．恒载加活载D．恒载和一半静活载二、填空题(本大题共10小题，每小题2分，共20分)11．桥梁设计的基本原则是安全、适用、经济和美观。

12．预应力混凝土斜拉桥的主要组成部分为斜拉素、塔柱和主梁。

13．预应力混凝土连续梁桥的施工方法很多，主要有支架施工法、装配施工、悬臂施工、顶推法施工和移动模架施工等。

201204-桥梁工程-02409桥梁工程总复习题一、填空题1．按承重结构的静力体系划分，梁式桥可分为简支梁桥、（悬臂梁）桥、连续梁桥和（刚构）桥。

2．在悬臂要有法施工中，挂篮主要有（梁式挂篮）（斜拉式挂篮）和（组合式挂篮）等三种形式。

3．缆索吊装设备，按其用途和作用可以分为：主索、（工作索）塔架和（锚固装置）等四个基本组成部分。

4．梁式桥的支座按其对梁板的约束程度，可分成（固定）支座和（活动）支座二种。

5．一般大型桥梁的正规设计分为前期工作阶段和设计工作阶段，后者又可以分为（初步设计）（技术设计）（施工设计）三种。

6．横隔梁的联结手段主要采用（钢板）联结，（螺栓）联结和（扣环）联结。

7．按照主拱圈所采用的各种拱轴线型式，可将拱桥分为（圆弧线拱桥）（抛物线拱桥）和（悬链线拱桥）等8．预应力混凝土斜拉桥的主要组成部分为斜索、（索塔）和主梁，斜索的立面布置形状主要有（星）式、（竖琴式）和扇式。

9．根椐斜拉的塔、梁和墩不同结合关系，可分为四种不同体系，即（漂浮体系）、半漂浮体系、（塔梁固结体系）和刚构体系。

10．桥梁中重力式桥台一般由（台帽）（台身）和基础组成。

11．公路桥梁上的各种荷载和外力归纳为三类：（永久荷载）（可变荷载）（偶然荷载）。

12．按承重结构的截面形式划分，梁式桥可以分为：（板式）（肋式）和（箱形）。

13．根椐斜拉的塔、梁和墩不同结合关系，可分为四种不同体系，即（漂浮体系）、半漂浮体系、（塔梁固结体系）和刚构体系。

14．后张法预应力混凝土简支梁中预应力需要向梁端弯起，主要是为了满足（抵抗剪力）和（方便施工）的要求。

15．上承式拱桥按照拱上结构按形式的不同，可分为（实腹式拱桥）和（空腹式）拱桥。

16．预应力混凝土刚构式桥一般可以分（T形刚构）、（斜腿刚构）和（连续刚构）等三种基本类型。

17．常用的桥台类型有（实体式）（埋置式）（桩柱式）和组合式桥台。

18．斜拉桥的结构分析内容大致包括静力分析、（稳定性分析）和（动力分析）。

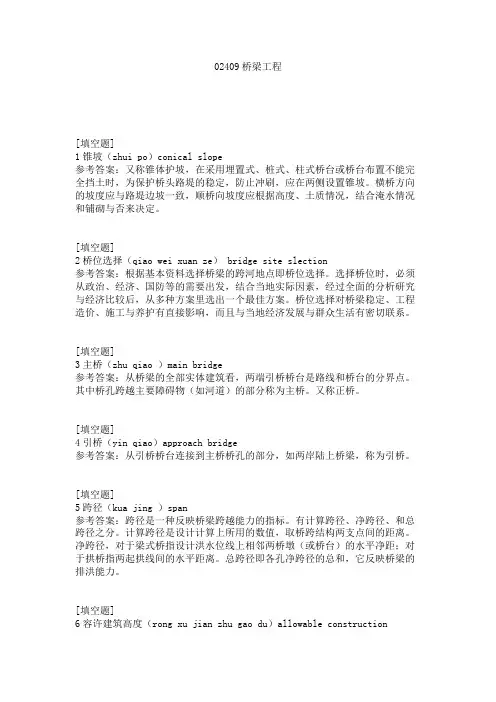

02409桥梁工程[填空题]1锥坡（zhui po）conical slope参考答案：又称锥体护坡，在采用埋置式、桩式、柱式桥台或桥台布置不能完全挡土时，为保护桥头路堤的稳定，防止冲刷，应在两侧设置锥坡。

横桥方向的坡度应与路堤边坡一致，顺桥向坡度应根据高度、土质情况，结合淹水情况和铺砌与否来决定。

[填空题]2桥位选择（qiao wei xuan ze） bridge site slection参考答案：根据基本资料选择桥梁的跨河地点即桥位选择。

选择桥位时，必须从政治、经济、国防等的需要出发，结合当地实际因素，经过全面的分析研究与经济比较后，从多种方案里选出一个最佳方案。

桥位选择对桥梁稳定、工程造价、施工与养护有直接影响，而且与当地经济发展与群众生活有密切联系。

[填空题]3主桥（zhu qiao ）main bridge参考答案：从桥梁的全部实体建筑看，两端引桥桥台是路线和桥台的分界点。

其中桥孔跨越主要障碍物（如河道）的部分称为主桥。

又称正桥。

[填空题]4引桥（yin qiao）approach bridge参考答案：从引桥桥台连接到主桥桥孔的部分，如两岸陆上桥梁，称为引桥。

[填空题]5跨径（kua jing ）span参考答案：跨径是一种反映桥梁跨越能力的指标。

有计算跨径、净跨径、和总跨径之分。

计算跨径是设计计算上所用的数值，取桥跨结构两支点间的距离。

净跨径，对于梁式桥指设计洪水位线上相邻两桥墩（或桥台）的水平净距；对于拱桥指两起拱线间的水平距离。

总跨径即各孔净跨径的总和，它反映桥梁的排洪能力。

[填空题]6容许建筑高度（rong xu jian zhu gao du）allowable constructionheight of bridge参考答案：公路（或铁路）定线中所确定的桥面（或轨顶）的标高，对桥下通航或排洪所必需的净空高度之差，就是容许建筑高度。

应注意，桥梁的建筑高度不得大于它的容许建筑高度否则将不能保证桥下通航和排洪要求。

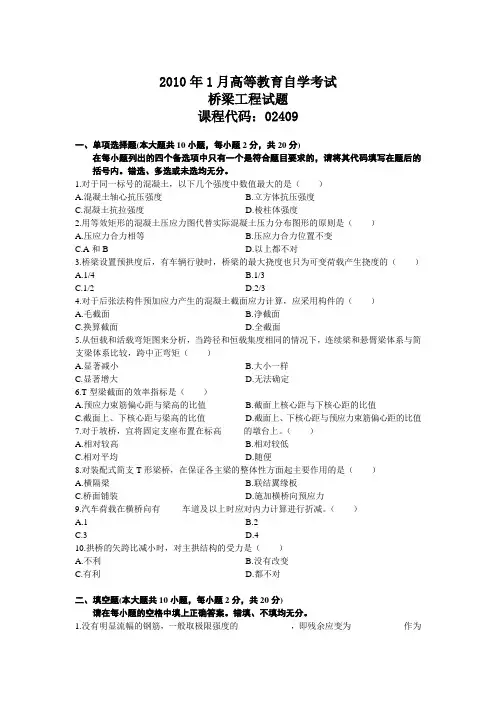

2010年1月高等教育自学考试桥梁工程试题课程代码：02409一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.对于同一标号的混凝土，以下几个强度中数值最大的是（）A.混凝土轴心抗压强度B.立方体抗压强度C.混凝土抗拉强度D.棱柱体强度2.用等效矩形的混凝土压应力图代替实际混凝土压力分布图形的原则是（）A.压应力合力相等B.压应力合力位置不变C.A和BD.以上都不对3.桥梁设置预拱度后，有车辆行驶时，桥梁的最大挠度也只为可变荷载产生挠度的（）A.1/4B.1/3C.1/2D.2/34.对于后张法构件预加应力产生的混凝土截面应力计算，应采用构件的（）A.毛截面B.净截面C.换算截面D.全截面5.从恒载和活载弯矩图来分析，当跨径和恒载集度相同的情况下，连续梁和悬臂梁体系与简支梁体系比较，跨中正弯矩（）A.显著减小B.大小一样C.显著增大D.无法确定6.T型梁截面的效率指标是（）A.预应力束筋偏心距与梁高的比值B.截面上核心距与下核心距的比值C.截面上、下核心距与梁高的比值D.截面上、下核心距与预应力束筋偏心距的比值7.对于坡桥，宜将固定支座布置在标高_____的墩台上。

（）A.相对较高B.相对较低C.相对平均D.随便8.对装配式简支T形梁桥，在保证各主梁的整体性方面起主要作用的是（）A.横隔梁B.联结翼缘板C.桥面铺装D.施加横桥向预应力9.汽车荷载在横桥向有_____车道及以上时应对内力计算进行折减。

（）A.1B.2C.3D.410.拱桥的矢跨比减小时，对主拱结构的受力是（）A.不利B.没有改变C.有利D.都不对二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.没有明显流幅的钢筋，一般取极限强度的____________，即残余应变为____________作为协定的屈服点。

桥梁工程复习资料1. 什么是桥梁结构？（P19）桥梁结构是在线路中断时跨越障碍的主要承重结构 2.什么是桥墩和桥台？（P19）桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。

3.设计洪水位桥梁设计中按规定的设计洪水频率计算所得的高水位。

4.桥梁的基本组成部分包括哪些部分？（P19）上部结构、下部结构、支座5.桥梁布置和结构有关的主要尺寸和术语包括哪些？（P20）净跨距、总跨距、计算跨距、桥梁全长、桥梁高度、桥下净空高度、建筑高度、容许建筑高度、净矢高、计算矢高、矢跨比6.桥梁的基本体系包括哪些？斜拉桥 （6）组合体系桥梁 7.什么是梁式桥？（P21）梁式桥是一种竖向荷载作用下无水平反力的结构。

8.什么是拱式桥？（P21）主要承重结构是拱圈或拱肋，结构在竖向荷载作用下，桥墩或桥台承受水平推力。

9.什么是刚架桥？（P22）主要承重结构是梁或板和立柱或竖墙整体结合在一起的钢构结构，梁和柱的连接处具有很大的刚性。

10.什么是悬索桥？（P23）悬索桥是用悬挂在两边塔架上的强大缆索作为主要承重结构。

具有水平反力的结构。

11.什么是斜拉桥？（P24）斜拉桥由斜索、塔柱和主梁所组成。

12.什么是组合体系桥梁？（P24）由几种不同体系的结构组成而成的桥梁。

13.桥梁按全长和跨径的不同分类有哪些？按主要承重结构所用材料不同而进行的分类有哪些？桥梁按全长和跨径的不同分为特大桥、大桥、中桥和小桥。

按主要承重结构所用材料划分，有圬工桥（包括砖、石、等。

14.桥梁按跨越障碍的性质分哪几类？桥梁按跨越障碍的性质分跨河桥、跨线桥（立体交叉）、高架桥和栈桥。

15.桥梁涵洞分类表1-2-1（P27）16.结构尺寸和构造上的要求是什么？（P29） 整个桥梁结构以及其各部分，在制造、运输、安装和使用中应具有足够的强度、刚度、稳定性和耐久性 17.设计程序包括哪些？（P30）（1）“预可”和”工可”研究阶段 （2）初步设计 （3）技术设计 （4） 施工图设计18.桥梁纵断面设计是什么？（P31）桥梁纵断面设计包括确定桥梁的总跨径、桥梁的分孔、桥道的高程、桥上和桥头引道的纵坡以及基础的埋置深度。

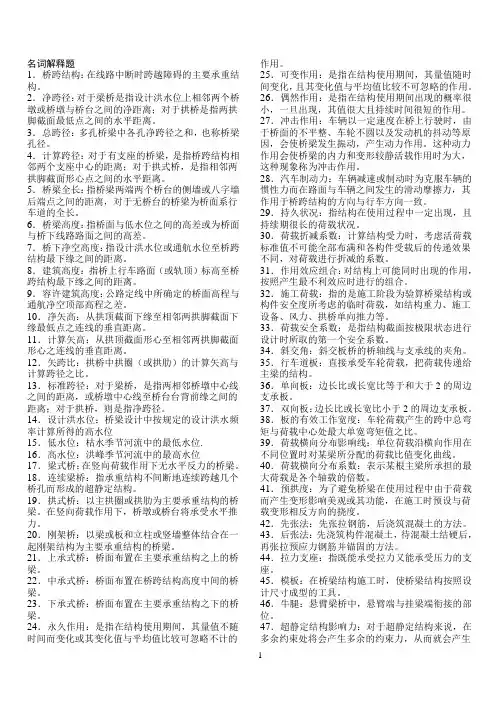

名词解释题1．桥跨结构：在线路中断时跨越障碍的主要承重结构。

2．净跨径：对于梁桥是指设计洪水位上相邻两个桥墩或桥墩与桥台之间的净距离；对于拱桥是指两拱脚截面最低点之间的水平距离。

3．总跨径：多孔桥梁中各孔净跨径之和，也称桥梁孔径。

4．计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离；对于拱式桥，是指相邻两拱脚截面形心点之间的水平距离。

5．桥梁全长：指桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长。

6．桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。

7．桥下净空高度：指设计洪水位或通航水位至桥跨结构最下缘之间的距离。

8．建筑高度：指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

9．容许建筑高度：公路定线中所确定的桥面高程与通航净空顶部高程之差。

10．净矢高：从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。

11．计算矢高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

12．矢跨比：拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比。

13．标准跨径：对于梁桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。

14．设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位15．低水位：枯水季节河流中的最低水位.16．高水位：洪峰季节河流中的最高水位17．梁式桥：在竖向荷载作用下无水平反力的桥梁。

18．连续梁桥：指承重结构不间断地连续跨越几个桥孔而形成的超静定结构。

19．拱式桥：以主拱圈或拱肋为主要承重结构的桥梁。

在竖向荷载作用下，桥墩或桥台将承受水平推力。

20．刚架桥：以梁或板和立柱或竖墙整体结合在一起刚架结构为主要承重结构的桥梁。

21．上承式桥：桥面布置在主要承重结构之上的桥梁。

22．中承式桥：桥面布置在桥跨结构高度中间的桥梁。

23．下承式桥：桥面布置在主要承重结构之下的桥梁。

《桥梁工程》（梁桥部分）考试试卷及答案一、单向选择题（本大题共20 小题，每小题 1 分，共20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的下划线上。

错选、多选或未选均无分。

1、桥梁总长是指。

[A] 桥梁两桥台台背前缘间的距离；[B] 桥梁结构两支点间的距离；[C] 桥梁两个桥台侧墙尾端间的距离；[D] 各孔净跨径的总和。

2 、桥梁的建筑高度是指。

[A] 桥面与桥跨结构最低边缘的高差；[B] 桥面与墩底之间的高差；[C] 桥面与地面线之间的高差；[D] 桥面与基础底面之间的高差。

3 、在影响斜板桥受力的因素中，下列选项中可不作为主要因素考虑的是。

[A] 斜交角Ф ；[B] 宽跨比；[C] 支承形式；[D] 板的厚度。

4 、T 型梁截面的效率指标是。

[A] 预应力束筋偏心距与梁高的比值；[B] 截面上核心距与下核心距的比值；[C] 截面上、下核心距与梁高的比值；[D] 截面上、下核心距与预应力束筋偏心距的比值。

5 、单向桥面板是指长宽比的周边支承桥面板。

[A] 大于1 ；[B] 等于或大于2 ；[C] 等于或小于2 ；[D] 小于2 。

6 、人群荷载属于。

[A] 永久作用；[B] 可变作用；[C] 其他可变荷载；[D] 偶然作用7 、斜交板桥的最大支承反力发生在。

[A] 钝角附近；[B] 锐角附近；[C] 桥轴线处；[D] 钝角与锐角附近。

8 、箱梁的自由扭转产生。

[A] 纵向正应力和剪应力；[B] 剪应力；[C] 横向正应力和剪应力；[D] 纵向正应力、横向正应力和剪应力。

9 、箱梁的畸变产生。

[A] 纵向正应力、横向正应力和剪应力；[B] 剪应力；[C] 横向正应力和剪应力；[D] 纵向正应力和剪应力。

10、主梁中配置预应力束筋、纵向非预应力主筋、斜筋以及作各种验算时，需要作出主梁的。

[A] 弯矩图；[B] 剪力图；[C] 影响线图；[D] 力包络图。

11 、桥梁按体系划分可分为。

一、填空题公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。

按结构体系及其受力特点，桥梁可划分为 梁桥 、 拱桥 、 悬索桥 以及 组合 体系。

桥跨结构在 温度变化 、 混凝土的收缩和徐变 、 各种荷载引起的桥梁挠度 、 地震影响、纵坡 等影响下将会发生伸缩变形。

钢筋混凝土梁梁内钢筋分为两大类，有 受力钢筋 和 构造钢筋 。

作用代表值包括 标准值 、 准永久值 、 频遇值 。

桥梁纵断面设计包括 桥梁总跨径的确定 、 桥梁的分孔 、 桥面的标高及桥下净空 、 桥上 及 桥头引导纵坡的布置 。

桥台的常见型式有 重力式桥台、 轻型桥台、组合式桥台 和 框架式桥台 等。

公路桥面构造包括 桥面铺装 、 防水和排水系统 、 桥面伸缩装置 、 人行道及附属设施 等。

悬索桥主要由 桥塔 、 锚碇 、 主缆 和 吊索 等组成。

重力式桥墩按截面形式划分，常见的有 矩形 、 圆形 、 圆端形 和尖端形等。

常见的轻型桥台有 薄壁轻型桥台 、 支撑梁轻型桥台 、 框架式轻型桥台 、 组合式轻型桥台 等。

设计钢筋混凝土简支 梁，需拟定的主要尺寸有 梁宽 、 梁高 、 腹板厚度 、 翼缘板厚度 。

柱式桥墩的主要型式主要有 独柱式 、 双柱式 、 多柱式 和 混合式 。

明挖扩大基础的稳定性验算包括 倾覆稳定性 验算和 滑动稳定性 验算。

桥梁支座按其变为的可能性分为 活动支座 和 固定支座 。

支座按其容许变形的可能性分为 固定支座 、单向支座 和 多向支座 。

常用的重力式桥台有 形桥台 、 埋置式桥台 、 八字式桥台、 一字式桥台 等。

桥梁的主要组成部分包括 桥墩 、 桥台 及 桥跨结构 等。

桥梁设计一般遵循的原则包括 安全性 、 适用性 、 经济性 、先进性和美观等。

荷载横向分布影响线的计算方法主要有： 杠杆原理法 、 偏心压力法 、 铰接板法 、 比拟正交异性板法 。

通常将桥梁设计荷载分为三大类： 永久荷载 、 可变荷载 、 偶然荷载 。

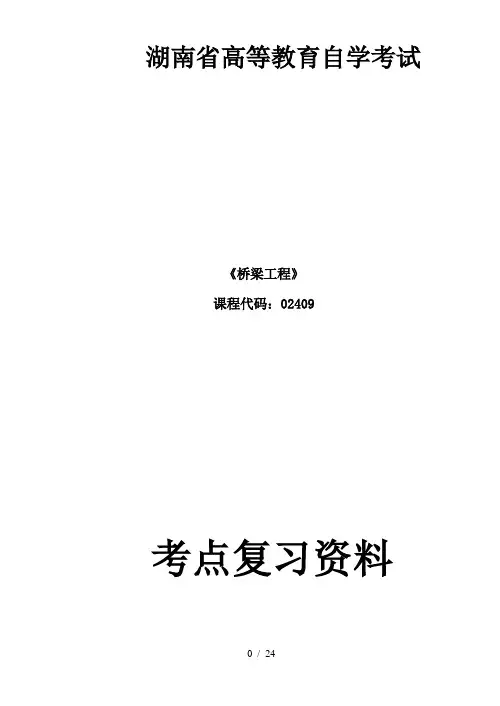

湖南省高等教育自学考试《桥梁工程》课程代码：02409考点复习资料02409 桥梁工程一．选择题桥梁全长是指（ C ）C．桥梁两个桥台侧墙尾端间的距离人群荷载属于（ B ）B．可变作用下列不属于悬索桥主要承重构件的是（ A ）A．吊索下列拱桥可以修建在软土地基上的是（ B ）B．系杆拱我国GB/T50283《公路工程结构可靠度设计统一标准》规定公路桥涵结构的设计基准期为（ D ）D．100年按照受力特征，混凝土梁桥可分为（ C ）C．简支梁、连续梁和悬臂梁三种基本体系下列不属于钢支座类型的是（ C ）C．摆柱式支座装配式板桥的横向连接有（ B ）B．企口混凝土铰连接和钢板焊接连接下列不属于桥墩类型的是（ D ）D．刚性墩雨水可流至桥头从引道上排除，桥上不必设置专门的泄水孔道的情况是（ B ）B．纵坡大于2%，桥长小于50m 某高速公路上有一计算跨径Lj=50m的桥梁，计算汽车荷载作用效应时其集中荷载标准值为（ D ）D．360kN 属于静定结构，受力明确，构造简单，施工方便，是中小跨径桥梁中应用最广泛的桥型是（ C ）C．简支梁桥国内一般的（常规）桥梁采用两阶段设计，即（ A ）A．初步设计和施工图设计某梁桥为多孔，跨径布置为7×20m，该桥属于（ B ）B．大桥拱桥、涵洞及重力式墩台可不计冲击力，其填料厚度（包括路面厚度）应等于或大于（ B ）B．在其他条件相同时，悬链线的形状与拱轴系数m的关系是（ C ）C．m越大，拱脚处越陡、L/4点位越高；同向行驶三车道的汽车荷载制动力标准值为一个设计车道制动力标准值的（ B ）B．倍斜交板桥的最大支承反力发生在（ A ）A．钝角附近简支T梁桥上部结构计算的项目不包括（ B ）B．盖梁斜拉桥在索面内的布置形状主要有三种，不属于常用索面形状的是（ B ）B．三角形按照桥梁设计规范在静活载作用下，钢筋混凝土和预应力混凝土梁式桥的跨中最大挠度与计算跨度之比不得超过（A）A．1/600对拱式空腹拱桥，通常在紧靠墩（台）的拱铰上方设置伸缩缝，且应贯通全桥宽，并将紧靠墩台的第一个腹拱做成（C ）C．三铰拱位于曲线上的桥梁，应计算车辆荷载引起的离心力时曲线半径应小于或等于（ C ）C．250m梁式桥在竖向荷载作用下主要承受（ A ）A．剪力和弯矩汽车外侧车轮的中线离人行道或安全带边缘的距离不得小于（ C ）C．0.5 m根据试验研究，作用在混凝土或沥青混凝土铺装面层上的车轮荷载，偏安全地假定扩散分布于混凝土板面上的扩散角为（D）D．45°修正的刚性横梁法，“修正”的是（ D ）D．主梁抗扭刚度为迅速排除桥面雨水，要设置桥面横坡。

02409 桥梁工程复习资料第一章1何谓桥梁？桥梁建设的意义是什么？桥梁在道路工程中的地位如何？答:⑴定义：桥梁是连续道路中断空间，跨越道路受阻障碍，传递交通流的道路工程结构物。

⑵意义：①适应经济发展；②满足交通运输需要；③促进各地区物质文化交流；④加强各民族团结；⑤巩固国防。

⑶地位：①就其数量而言一般公路３～５座桥涵／km；山区公路７～９座桥涵／km。

②就其造价而言一般公路桥造价通常占其公路总造价10～20％；高等级公路可达30％以上。

③就其工期而言是全线施工工期的关键。

④就其重要程度而言是交通运输的咽喉，是道路正常运输的关节。

⑤就其社会性而言立交桥、高架桥、城市桥既是工程实体又是一种空间艺术结构物，成为当地经济、文化、政治的标志。

2. 桥梁由哪四大部分组成，各自的作用是什么？答: ⑴上部结构：其作用是连续中断的路线、承受交通荷载并将荷载产生的作用反力传递给桥梁墩台。

⑵下部结构：其作用是①桥墩是支承上部结构并将上部结构的作用反力传递给基础；②桥台是支承上部结构并衔接路堤、抵御路堤土压力、防止路堤填土的滑坡和坍落。

⑶基础：其作用是将桥梁墩台传至的全部荷载安全地分布给地基，以确保桥梁结构的稳定性。

⑷附属设施：保证桥梁结构与路堤的充分联结、防止路基边坡填土的滑坍、改变流水的流向以防止流水对桥梁的冲刷的构造物部分。

3. 何谓净跨径、计算跨径、标准跨径？答:⑴净跨径（L0）：对于梁桥是设计洪水位上相邻两个桥墩或桥台之间的净距，对于拱桥是拱跨内两个拱脚截面最低点之间的水平距离。

⑵计算跨径（L）: 对于梁桥是桥跨结构相邻两个支座中心之间的距离，对于拱桥是桥孔内两相邻拱脚截面形心点之间的水平距离。

⑶标准跨径（L b）：它是指我国桥规中所规定的、全国通用的中小桥梁的设计跨径。

对于梁（板）桥梁，它是指相邻两桥墩中线间的距离或桥墩中线至桥台的台背墙前缘之间的距离；对于拱桥梁，它是指该桥梁的净跨径。

4. 桥梁按力学体系有哪三种类型？答: 桥梁按力学体系有梁、拱、索三大基本体系5．桥梁按主要承重构件的受力情况可分为哪五类？答: 1）梁式桥 2）拱式桥 3）刚构桥 4）斜拉桥 5）悬索桥。

课程代码:02409桥梁工程课程自学辅导材料•配套教材：《桥梁工程》•主编：姚玲森•出版社：人民交通•版次：2012年版•适应层次：本科内部教学使用第一部分自学指导 (1)第一篇：总论 (1)第1章：概论 (1)第2章：桥梁的基本组成和分类 (1)第3章：桥梁的总体规划与设计要点 (2)第4章：桥梁的设计荷载 (4)第二篇：钢筋混凝土和预应力混凝土简支梁桥 (6)第1章：概论 (6)第2章：桥而构造 (9)第3章：板桥的设计与构造 (11)第4章：装配式简支梁桥的设计与构造 (12)第5章：简支梁桥的计算 (15)第6章：梁式桥的支座 (20)第7章：简支梁桥的施工 (22)第三篇：悬臂与连续体系梁桥 (24)第1章：基本结构体系 (24)第2章：立而与横断而设计 (26)第3章：配筋与其他构造设计原则 (28)第4章：结构内力计算 (29)第5章：施工方法简介 (32)第四篇：混凝土拱桥 (35)第1章：概论 (35)第2章：拱桥的设计与构造 (36)第3章：拱桥的计算 (42)第4章：拱桥的施工 (44)第五篇：缆索承重体系桥梁 (46)第1章：概论 (46)第2章：斜拉桥 (47)第3章：悬索桥简介 (49)第六篇：桥梁墩台 (49)第1章：桥梁墩台类型和构造 (49)第2章：桥墩的设计与计算 (52)第3章：桥台的设计与计算 (53)第4章：桥梁墩台施工要点 (53)第二部分复习思考题 (55)一.选择题 (55)二•填空题 (74)三................................................ 名词解释题 (80)四................................................ 简答题83五................................................ 综合应用题 (85)第三部分参考答案 (88)一.选择题 (88)二•填空题 (89)三. 名词解释题 (91)四. 简答题 (96)五. 综合应用题 (105)第一部分自学指导第一篇：总论 第1章：概论主要内容1. 桥梁工程的地位与作用 （1）经济上2. 桥梁的发展（1）我国桥梁的发展史 （3）桥梁的发展趋势二重点1. 我国近代桥梁的建筑成就2. 世界各国桥梁的建造现状。

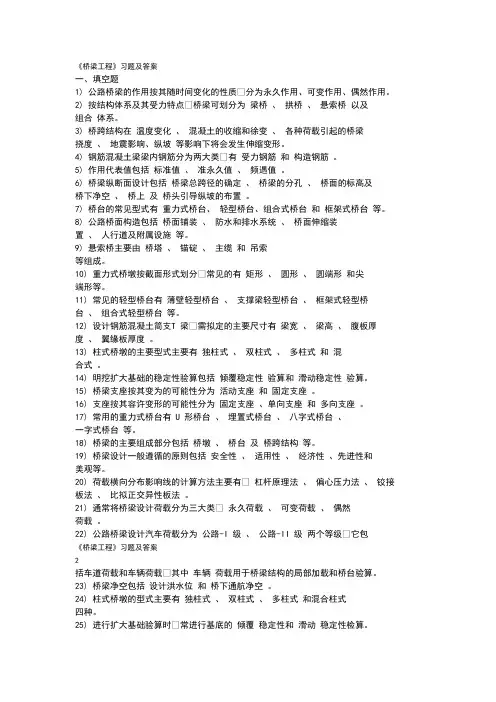

一、填空题1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。

2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系。

3)桥跨结构在温度变化、混凝土的收缩和徐变、各种荷载引起的桥梁挠度、地震影响、纵坡等影响下将会发生伸缩变形。

4)钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。

5)作用代表值包括标准值、准永久值、频遇值。

6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置和基础埋置深度。

7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。

8)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等。

9)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。

10)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。

11)常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台、组合式轻型桥台等。

12)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度。

13)柱式桥墩的主要型式主要有独柱式、双柱式、多柱式和混合式。

14)桥梁支座按其变为的可能性分为活动支座和固定支座。

15)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。

16)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。

17)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。

18)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。

19)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。

20)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶然荷载。

21)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。

22)桥梁净空包括设计洪水位和桥下设计通航净空。

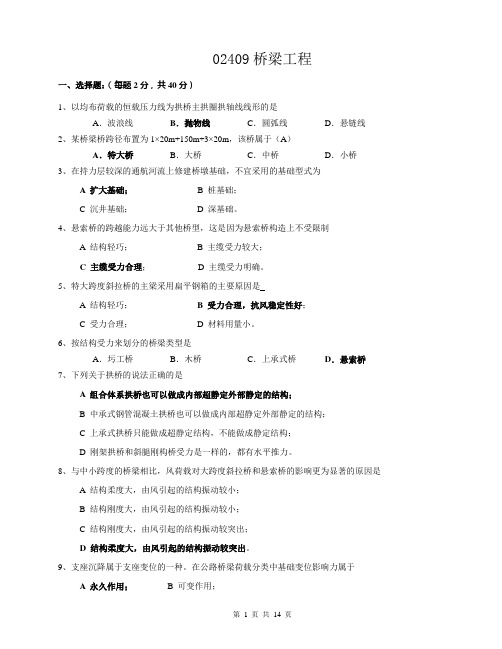

02409桥梁工程一、选择题：（每题2分，共40分）1、以均布荷载的恒载压力线为拱桥主拱圈拱轴线线形的是A．波浪线B．抛物线C．圆弧线D．悬链线2、某桥梁桥跨径布置为1×20m+150m+3×20m，该桥属于（A）A．特大桥B．大桥C．中桥D．小桥3、在持力层较深的通航河流上修建桥墩基础，不宜采用的基础型式为A 扩大基础；B 桩基础；C 沉井基础；D 深基础。

4、悬索桥的跨越能力远大于其他桥型，这是因为悬索桥构造上不受限制A 结构轻巧；B 主缆受力较大；C 主缆受力合理；D 主缆受力明确。

5、特大跨度斜拉桥的主梁采用扁平钢箱的主要原因是A 结构轻巧；B 受力合理，抗风稳定性好；C 受力合理；D 材料用量小。

6、按结构受力来划分的桥梁类型是A．圬工桥B．木桥C．上承式桥D．悬索桥7、下列关于拱桥的说法正确的是A 组合体系拱桥也可以做成内部超静定外部静定的结构；B 中承式钢管混凝土拱桥也可以做成内部超静定外部静定的结构；C 上承式拱桥只能做成超静定结构，不能做成静定结构；D 刚架拱桥和斜腿刚构桥受力是一样的，都有水平推力。

8、与中小跨度的桥梁相比，风荷载对大跨度斜拉桥和悬索桥的影响更为显著的原因是A 结构柔度大，由风引起的结构振动较小；B 结构刚度大，由风引起的结构振动较小；C 结构刚度大，由风引起的结构振动较突出；D 结构柔度大，由风引起的结构振动较突出。

9、支座沉降属于支座变位的一种。

在公路桥梁荷载分类中基础变位影响力属于A 永久作用；B 可变作用；C 偶然作用；D 短期作用。

10、我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按“三阶段设计”进行，即A 方案设计、技术设计和施工图设计；B 基础设计、桥型设计和施工图设计；C 初步设计、技术设计与施工设计；D 桥梁标准设计、方案设计和技术设计。

11、有四座桥面宽度相同的公路桥，其中a桥为钢管混凝土拱桥，b桥为预应力混凝土简支梁桥，c桥为主跨300m的斜拉桥，d桥为主跨800m的悬索桥。

桥梁工程（二）一、单项选择题1.拱圈各截面形心点连线称之为 (A)A.拱轴线B.压力线C.悬链线D.抛物线2.铰接板梁法计算荷载横向分布系数的基本假定是 (A)A.结合缝内只传递竖向剪力B.结合缝内只传递横向剪力C.结合缝内只传递弯矩D. 结合缝内传递剪力和弯矩3、简支梁桥中通常采用将空间问题简化为平面问题的方法是什么？ (C)A.冲击系数B.横向折减系数C.荷载横向分布影响线D.拱轴系数4、竖向均布荷载作用下拱的合理拱轴线是 (A)A.圆弧线B.抛物线C.悬链线D.折线 5、拱轴系数的定义是 (C)A.()k ch m =B.k m =C.d jg g m = D.∑=jM M m 41 6．桥台与桥墩在承受荷载方面最大的区别在于 (D)A.需承受浮力B.需承受风力C.无区别D.需承受土侧压力和附加侧压力7．空腹式拱桥在不计弹性压缩和偏离的情况下，在自重作用下处于纯压拱状态拱圈任意截面的轴向力N ＝(C)A.g HB.ϕcos g HC.ϕcos gH D.ϕϕcos cos g gH H -8．在大跨径预应力混凝土桥梁中，多采用下列哪种截面，以获得较大的抗弯和抗扭刚度。

(D)A.矩形B.T 型C. 肋型D. 箱形9．桥梁设计和施工中，要进行强度、刚度和稳定性验算，这刚度是指 (C)A.应力B.应变C.挠度（变形）D.预拱度10．在桥跨分孔时使上、下部结构总造价趋于最低的跨径称为 (A)A. 经济跨径B.理论跨径C. 计算跨径D.标准跨径11.将主梁各个截面设计内力的最大、最小值连接而成的曲线称之为 (D)A.弯矩图B.剪力图C.轴向力图D.包络图12.拱桥重力式桥墩根据水平推力的不同，可分为 (A)A.普通墩、单向推力墩B.普通墩、组合墩C.普通墩、抗滑墩D.普通墩、临时墩13.钢筋混凝土薄壁桥墩是属于 (B)A.重力式桥墩B.轻型桥墩C.单向推力墩D.柔性桥墩14.梁式桥与拱式桥在受力上最大的区别是 (A)A.在竖向荷载作用下，梁式桥无水平推力，拱式桥有水平推力产生B.在竖向荷载作用下，梁式桥有水平推力，拱式桥无水平推力产生C.在竖向荷载作用下，梁式桥有水平推力，拱式桥有水平推力产生D.在竖向荷载作用下，梁式桥无水平推力，拱式桥无水平推力产生15.从拱顶到拱脚均匀变化的分布荷载作用下，拱的合理拱轴线是 (C)A.圆弧线B.抛物线C.悬链线D.折线16.悬索桥相对其他体系桥梁来说，下列说法错误的是 (C)A.自重轻B.跨越能力大C.抗风稳定性较好D.锚碇处有水平反力17.预应力混凝土T梁中，下列对设置下马蹄的作用表述不对的是 (C)A.增加局部受压面积B.使钢丝束尽量远离中性轴C.美观需要D.增加截面的稳定性18.用五点重合法确定空腹拱的拱轴线，是使该悬链线与下列哪条曲线有5点重合? (B)A.无铰拱的恒载压力线B.相应三铰拱的恒载压力线C.纯压拱的压力线D. 空腹拱的恒载压力线19.拱桥轻型桥台的主要特点是，为平衡外力而保持其稳定需利用 (A)A.土侧压力和材料强度B.车辆荷载C.自身重量D.拉筋20.桥梁横断面设计主要决定 (A)A.桥宽和桥跨结构的横断面B.人行道宽度和行车道宽度C.桥宽和栏杆形式D.桥跨结构横截面和行车道宽度21.在竖向荷载作用下，在支座或墩台支承处只有竖向反力，无水平反力的桥梁是 (C)A.吊桥B.拱桥C.梁桥D.刚架桥22.竖向均布荷载作用下拱的合理拱轴线是 (A)A.圆弧线B.抛物线C.悬链线D.折线23.把空间结构简化为平面问题进行计算，是利用什么理论来进行？ (B)A.拱桥挠度理论B.荷载横向分布理论C.平截面假定D.老化理论24.拱圈各截面合力作用点的连线称之为 (A)A.拱轴线B.压力线C.悬链线D.抛物线二、多项选择题1.桥面铺装的作用主要有 (ABC)A.保护主梁B.分布车轮荷载C.防止主梁遭受雨水侵蚀D.防止主梁开裂E.方便车辆过桥2.梁式桥按承重结构的静力体系划分为 (BCD)A.连续刚构B.简支梁桥C.连续梁桥D.悬臂梁桥E.斜拉桥3.下列表述正确的是 (ACDE)A.斜拉桥的主梁是压弯构件B.斜拉桥在温度非均匀变化时不会产生内力重分布C.斜拉索的弹性模量会随着拉力的变化而变化D.全漂浮体系斜拉桥的抗震性能较好E .斜拉索是受拉构件4.预应力混凝土T 梁中，设置下马蹄的作用下列表述正确的是 (AB)A.增加局部受压面积B.使钢丝束尽量远离中性轴C.美观需要D.增加截面的稳定性E .增加截面抗扭惯性矩5.拱轴线常用的线形有 (BCD)A.折线B.抛物线C.悬链线D.圆弧线 E .拟合曲线6.计算无铰拱内力时，常采用以下哪几种力学图式作为基本结构？ (CDE)A. 三铰拱B.悬臂曲梁C.无铰拱D.简支曲梁 E .两铰拱7.悬链线空腹式拱桥确定拱轴线常采用“五点重合法”，这五点是指 (ACE)A.拱脚B.8l 截面C.4l 截面 D . 38l 截面 E.拱顶 8.拱桥的设计标高主要有 (ABCD) A.桥面标高 B.拱顶底面标高 C.起拱线标高D.基础底面标高 E .拱背标高 9.拱桥常采用较低温度合龙的原因是 (AD)A.拱桥宜主要受压，合龙温度低可使其经常处于升温状态B.低温施工不会产生温度次内力C.温度变化对拱桥总是不利的D.拱桥升温可使拱桥的受力状态更好，且可减小混凝土收缩徐变影响E.温度较低可以方便施工,减轻劳动强度10.板式橡胶支座的工作机理是 (BC)A.传递支承反力B.利用橡胶的不均匀压缩实现转角变形C.利用剪切变形实现水平位移D.保证桥跨结构在荷载作用下的自由变形E.利用薄钢板加强11.下列选项中属于桥面横坡设置方法的有 (ABC)A.用桥面铺装形成B.墩台顶部形成C.行车道板形成D.用支座形成E.根据地形设置12.桥梁按承重结构的静力体系可划分为 (ABCDE)A.梁式桥B.拱式桥C.刚架桥桥 D .组合体系桥 E.吊桥13.悬索桥的基本组成部分有 (ABCDE)A.主缆B.吊杆C.加劲梁D.桥塔E.锚碇14.斜拉索的立面布置形式主要有 (ACE)A.辐射式B.圆弧形C.扇形D.椭圆形E.竖琴式15.梁桥的施工方法主要可分为以下哪几大类? (ABCE)A.现浇施工法B.预制安装法C.转体施工法D.劲性骨架施工法E.顶推施工法16.下列说法正确的有(ABE)A.日照温差不会引起无铰拱桥的附加内力B.温度的升降将使简支梁桥内产生均匀的伸缩变形，但不会产生附加内力C.混凝土的徐变收缩会造成预应力简支梁桥的预应力损失，将使其应力发生重分布。
