惠斯通电桥测量电阻

惠斯通电桥测量电阻方法嘿，朋友们！今天咱来聊聊惠斯通电桥测量电阻这档子事儿。

你说这电阻啊，就像个有点小脾气的家伙，不太好直接捉摸它到底是多大。

但咱有办法呀，惠斯通电桥就是专门对付它的利器！想象一下，惠斯通电桥就像是一个聪明的裁判，能精准地判断出电阻的大小呢。

它主要是由四个电阻组成，这四个电阻可就有讲究啦。

其中一个是我们要测量的未知电阻，另外三个电阻呢，就像是它的小伙伴，一起在这个“舞台”上表演。

然后啊，我们给这个电桥通上电，电流就开始在里面欢快地跑起来啦。

这时候就看它们怎么相互作用啦。

当电桥平衡的时候，嘿，那可就有意思了，就像一场精彩的比赛决出了胜负一样，我们就能根据已知电阻的值算出未知电阻啦。

你说这神奇不神奇？就好像我们有一双神奇的眼睛，能透过现象看到电阻的本质。

而且啊，操作起来也不难，只要按照步骤一步一步来，就像走迷宫一样，顺着路走就能找到出口。

咱先把那些电阻啊、电源啊什么的都连接好，可别接错了哟，不然这电桥可要发脾气啦。

然后呢，慢慢调节那些电阻的值，看着电流表的指针，就像看着一个小指针在跳舞一样。

等它跳到一个特定的位置，哈哈，那就是我们要找的答案啦。

这惠斯通电桥测量电阻的方法，真的是太实用啦！在很多领域都能派上大用场呢。

比如说在电子电路里，我们得知道每个电阻的大小，才能让电路正常工作呀。

这时候惠斯通电桥就像一个英勇的战士，冲在前面帮我们解决问题。

咱再想想，如果没有惠斯通电桥，那要测量电阻得多麻烦呀！说不定得试错好多次呢。

但有了它，一切都变得简单又高效。

这难道不是科技的魅力吗？所以啊，朋友们，一定要好好掌握惠斯通电桥测量电阻的方法呀。

这可是我们探索电学世界的一把好钥匙呢！学会了它，就像打开了一扇通往新知识的大门，能让我们看到更多奇妙的电学现象。

别犹豫啦，赶紧去试试吧，你一定会被它的神奇所折服的！怎么样，是不是已经迫不及待啦？。

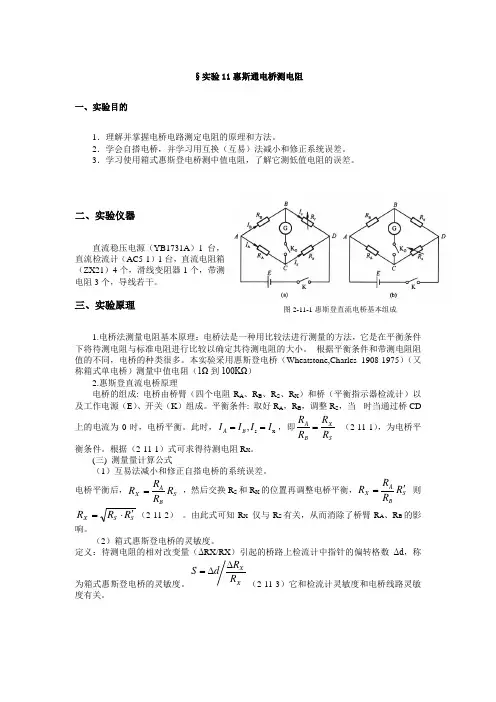

§实验11惠斯通电桥测电阻一、实验目的1．理解并掌握电桥电路测定电阻的原理和方法。

2．学会自搭电桥，并学习用互换（互易）法减小和修正系统误差。

3．学习使用箱式惠斯登电桥测中值电阻，了解它测低值电阻的误差。

二、实验仪器直流稳压电源（YB1731A ）1台，直流检流计（AC5-1）1台，直流电阻箱（ZX21）4个，滑线变阻器1个，带测电阻3个，导线若干。

三、实验原理 1.电桥法测量电阻基本原理：电桥法是一种用比较法进行测量的方法，它是在平衡条件下将待测电阻与标准电阻进行比较以确定其待测电阻的大小。

根据平衡条件和带测电阻阻值的不同，电桥的种类很多。

本实验采用惠斯登电桥（Wheatstone,Charles 1908-1975）（又称箱式单电桥）测量中值电阻（1Ω到100KΩ）2.惠斯登直流电桥原理电桥的组成: 电桥由桥臂（四个电阻R A 、R B 、R S 、R X ）和桥（平衡指示器检流计）以及工作电源（E ）、开关（K ）组成。

平衡条件: 取好R A ，R B ，调整R S ，当时CD 上的电流为0时，电桥平衡。

此时，x s ,I I I I B A ==，即S X B A R R R R = （2-11-1），为电桥平衡条件。

根据（2-11-1）式可求得待测电阻R X 。

(三) 测量量计算公式（1）互易法减小和修正自搭电桥的系统误差。

电桥平衡后，S BA X R R R R = ，然后交换R S 和R X 的位置再调整电桥平衡，SB A X R R R R '= 则 SS X R R R '⋅=（2-11-2） 。

由此式可知R X 仅与R S 有关，从而消除了桥臂R A 、R B 的影响。

（2）箱式惠斯登电桥的灵敏度。

定义：待测电阻的相对改变量（ΔRX/RX ）引起的桥路上检流计中指针的偏转格数Δd ，称为箱式惠斯登电桥的灵敏度。

X X R R dS ∆∆=（2-11-3）它和检流计灵敏度和电桥线路灵敏度有关。

实验5.6 用惠斯通电桥测量电阻1. 实验目的(1) 了解惠斯通电桥的结构，掌握惠斯通电桥的工作原理； (2) 掌握用滑线式惠斯通电桥测量电阻； (3) 掌握使用箱式直流单臂电桥测量电阻。

2. 实验仪器滑线式惠斯通电桥，QJ24型箱式直流单臂电桥，直流稳压电源，滑线变阻器(0～100Ω或0～200Ω)，ZX21型旋转式电阻箱，待测电阻三个，检流计。

3. 实验原理电阻是电路的基本元件之一，电阻的测量是基本的电学测量。

用伏安法测量电阻，虽然原理简单，但有系统误差。

在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。

惠斯通电桥的原理如图5.6-l 所示。

标准电阻R 0、R 1、R 2和待测电阻R X 连成四边形，每一条边称为电桥的一个臂。

在对角A 和C 之间接电源E ，在对角B 和D 之间接检流计G 。

因此电桥由4个臂、电源和检流计三部分组成。

当开关K E 和K G 接通后，各条支路中均有电流通过，检流计支路起了沟通ABC 和ADC 两条支路的作用，好象一座“桥”一样，故称为“电桥”。

适当调节R 0、R 1和R 2的大小，可以使桥上没有电流通过，即通过检流计的电流I G = 0，这时，B 、D 两点的电势相等。

电桥的这种状态称为平衡状态。

这时A 、B 之间的电势差等于A 、D 之间的电势差，B 、C 之间的电势差等于D 、C 之间的电势差。

设ABC 支路和ADC 支路中的电流分别为I 1和I 2，由欧姆定律得 I 1 R X = I 2 R 1 I 1 R 0 = I 2 R 2两式相除，得102X R RR R = (1) (1)式称为电桥的平衡条件。

由(1)式得 102X R R R R =(2) 即待测电阻R X 等于R 1 / R 2与R 0的乘积。

通常将R 1 / R 2称为比率臂，将R 0称为比较臂。

4. 仪器简介教学用惠斯通电桥一般有两种型式：滑线式和箱式。

实验三用惠斯通电桥测电阻【实验目的】1.掌握惠斯通电桥测电阻的原理和方法；2.理解电桥灵敏度的概念；3.研究惠斯通电桥测量灵敏度。

【实验原理】1．惠斯通电桥测电阻原理惠斯通电桥的原理图如图3-1所示，它由比例臂电阻R1、R2和调节臂电阻R以及待测电阻R X用导线连成的封闭四边形ABCDA组成，在对角线AC两端接电源，在对角线BD两端接灵敏度较高的检流计。

通常将BD端称为桥路，四个电阻R1、R2、R和R X称为桥臂。

若适当调节R1、R2或R阻值，使桥路两端的电位相等，即检流计示值为零，这时称为电桥平衡。

图3-1 惠斯通电桥的原理图电桥平衡时（V=0），得到：U AB=U AD，U BC=U DC即I1R1=I2R2，I X R X=I R R（1）同时有I1=I X，I2=I R（2）由式（1）、（2）得到R X=R(R1R2⁄)（3）当知道R 1R 2⁄的比值及电阻R 的数值后，由式（3）可算出R X 。

R1R 2⁄称为比率系数或倍率，R 称为比较臂。

式（3）称为电桥平衡条件。

惠斯通电桥适用于测量中值电阻（1Ω~1MΩ）。

2．惠斯通电桥灵敏度当BD 端接毫伏表，毫伏表显示为零时认为电桥平衡，但现实的问题是毫伏表的灵敏度是有限的，毫伏表所示电压为零不等于实际电压一定为零。

同样的道理，R X =R (R 1R 2⁄)为电桥平衡条件，由于毫伏表的灵敏度所限，R X （或R 1、R 2、R ）有一定的偏差时毫伏表仍可能指示电桥平衡。

当电桥平衡时，保持3个桥臂电阻不变，1个电阻改变（假设R X 、R 1、R 2不变，R 改变ΔR ），则电桥输出电压偏离平衡为ΔU 0，电桥输出电压对桥臂电阻的相对变化反应灵敏度（简称电桥相对灵敏度）S 为：S =ΔU 0ΔR R ×100%与电桥灵敏度相关的物理量有：电源电压U AC 、桥臂电阻R 1+R 2+R +R X 、桥臂电阻分配比例R R 2⁄、检测仪表的灵敏度和内阻R V 。

使用惠斯通电桥进行电阻测量的教程电阻是电学基础中的重要参数，它在各个电路中起着至关重要的作用。

为了准确测量电阻值，并确保电路正常运行，我们可以采用惠斯通电桥进行电阻测量。

本文将介绍使用惠斯通电桥进行电阻测量的具体步骤和注意事项。

一、什么是惠斯通电桥惠斯通电桥是一种常用的电阻测量仪器，它由四个电阻、一个电源和一个测量指示器组成。

通过调整电桥四个电阻的比例关系，可以平衡电桥，使得测量指示器的示数为零。

在这种状态下，我们可以根据电桥四个电阻的知识以及欧姆定律来计算待测电阻的值。

二、电桥测量电阻的基本原理在了解使用惠斯通电桥进行电阻测量之前，我们需要知道一些基本原理。

电桥平衡的条件是桥臂四个电阻的关系满足：R1/R2 = R3/R4其中，R1和R2是已知电阻（一般称为标准电阻），R3是待测电阻，R4是另一个已知电阻。

当平衡条件满足时，电桥两侧电压相等，测量指示器示数为零。

当电桥平衡时，我们可以根据电桥电压平衡条件推导出待测电阻的计算公式：R3 = (R1/R2) * R4三、使用惠斯通电桥测量电阻的步骤1. 连接电路首先，将电桥的四个电阻连接好。

其中，R1和R2是已知电阻，R3是待测电阻，R4是另一个已知电阻。

将电源连接至电桥的电源端，将测量指示器连接至电桥的检测端。

2. 调节电桥将电源开关打开，调节变阻器或开关，使测量指示器示数为零。

在调节过程中，要求稳定且缓慢，避免过快过慢导致误差。

3. 记录测量结果记录调节后电桥中各个电阻的阻值，包括已知电阻R1、R2和R4的阻值。

4. 计算待测电阻根据电桥电压平衡条件和计算公式，计算待测电阻R3的阻值。

将已知电阻的阻值代入公式，计算出待测电阻的准确值。

四、使用惠斯通电桥测量电阻的注意事项1. 保持稳定在调节电桥平衡时，需要保持手稳定，避免干扰造成测量误差。

2. 注意测量范围根据电桥的参数和测量要求，选择合适的电阻范围进行测量。

避免测量范围超出电桥的可靠范围，导致测量不准确。

惠斯通电桥测电阻值实验目的1．掌握惠斯通电桥的原理，并通过它初步了解一般桥式线路的特点。

2．学会使用惠斯通电桥测量电阻。

实验仪器电阻箱，检流计，滑线变阻器，直流稳压电源等。

实验原理前面我们介绍的伏安法测量电阻，其精度不够高。

这一方面是由于线路本身存在缺点，另一方面是由于电压表和电流表本身的精度有限。

所以，为了精确测量电阻，必须对测量线路加以改进。

惠斯通电桥（也称单臂电桥）的电路如图1所示，四个电阻R 1、R 2、R b 、R X 组成一个四边形的回路，每一边称作电桥的“桥臂”，在一对对角AD 之间接入电源，而在另一对角BC 之间接入检流计，构成所谓“桥路”。

所谓“桥”本身的意思就是指这条对角线BC 而言。

它的作用就是把“桥”的两端点联系起来，从而将这两点的电位直接进行比较。

B 、C 两点的电位相等时称作电桥平衡。

反之，称作电桥不平衡。

检流计是为了检查电桥是否平衡而设的，平衡时检流计无电流通过。

用于指示电桥平衡的仪器，除了检流计外，还有其它仪表，它们称为“示零器”。

当电桥平衡时，B 和C 两点的电位相等，故有AC AB V V = CD BD V V = （1） 由于平衡时0=g I ，所以B 、C 间相当于断路，故有21I I = b X I I = （2） 所以 11R I R I X X = 22R I R I b b =可得 X b R R R R 21= （3） 或 b X R R R R 21= （4）这个关系式是由“电桥平衡”推出的结论。

反之，也可以由这个关系式推证出“电桥平衡”来。

因此（3）式称为电桥平衡条件。

如果在四个电阻中的三个电阻值是已知的，即可利用（3）式求出另一个电阻的阻值。

这就是应用惠斯通电桥测量电阻的原理。

上述用惠斯通电桥测量电阻的方法，也体现了一般桥式线路的特点，现在重点说明它的几个主要优点：（1）平衡电桥采用了示零法——根据示零器的“零”或“非零”的指标，即可判断电桥是否平衡而不涉及数值的大小。

实验五 惠斯通电桥测电阻【实验目的】一、掌握惠斯通电桥测电阻的原理和方法。

二、理解电桥灵敏度概念，学会选取合适的灵敏度。

三、培养桥式电路的接线能力，掌握箱式电桥的使用方法。

【实验原理】电桥是一种用比较法进行测量的仪器，它在电测技术中有着极为广泛的应用，不仅能测量多种电学量，如电阻、电感、电容、互感、频率及电介质、磁介质的特性，而且配合适当的传感器，还能用来测量某些非电学量，如温度、湿度、压强、微小形变等。

在一些工业自动控制装置中，也用到电桥电路。

电桥应用之所以这样广泛，其原因在于它具有很高的灵敏度和准确度。

通常，电桥分直流电桥和交流电桥两大类。

本实验所用的单臂电桥称为惠斯通电桥，主要用于测量1 Ω~ 106Ω范围内的中值电阻。

与伏安法测电阻比较，电桥法测电阻的灵敏度和准确度都有很大的提高。

一、电桥工作原理惠斯通电桥由电源、桥臂、桥路三部分组成，其原理如图5.1所示，未知电阻R X 与另外三个已知电阻R 1、R 2、R 3构成了电桥的四个桥臂，电桥的一个对角线AC 上接直流电源E ，而另一对角线BD 即桥路接检流计G 。

改变R 1、R 2、R 3的阻值，可以改变B 、D 两点之间的电位差，当R 1、R 2、R 3的阻值被调节成某一组合时，可以使B 、D 之间的电位差为零，此时电流计无电流流过，指针准确地指在零位，电桥处于平衡状态，于是有2211I R I R = 231I R I R X =两式相比，可得 321R R R R X =(5.1)可见，电桥是用比较法测量电阻的仪器。

接通电源以后，调节R 1、R 2、R 3，使检流计指针偏转减小，最后精确指零。

此过程实际上是将R 3和R X 进行比较，一旦电桥平衡，就可以利用上式求出待测电阻R X 。

在直流电桥中，电阻R 1、R 2的比值按10的整数次方变化，通常称为电桥的倍率。

二、电桥灵敏度电桥是否达到平衡是根据灵敏电流计的指针有无偏转来判断的。

惠斯通电桥测电阻实验报告
实验目的：
通过惠斯通电桥的测量，掌握电桥的原理和测量电阻的方法。

实验器材：
1. 惠斯通电桥
2. 直流电源
3. 电流表
4. 变阻器
5. 锰铜电阻丝
6. 手摇绕线器
7. 电阻箱
8. 其他小工具
实验原理：
惠斯通电桥是用电桥平衡法测量电阻值的一种常用仪器。

其原理是基于在均衡时，桥路电势差为零的原理。

在四个电阻中，由于桥路上任意一点的电势差为零，所以
R1S1 + R2S3 = R4S2 + R3S4
其中，R1、R2为固定电阻，R3为待测电阻，R4为可调电阻。

实验步骤：
1. 搭建惠斯通电桥，将电流表接在辅助臂上，调整可调电阻使电流表示数为零；
2. 调整可调电阻，使电流表示数为最小，这时测出的电阻值为未知电阻的阻值；
3. 将变阻器代替未知电阻，调整电阻箱的电阻值，直到电流表显示的数值为零；
4. 测量电流表的电流值I、电流表电动势E和总电阻值R，计算出待测电阻的电阻值R3。

实验结果：
我们测得辅助臂中电流为0时的可调电阻值为400Ω，转化为
基本电桥后，可求得待测电阻的电阻值为180Ω。

实际应用时应将
这个值与手动调节时的误差进行比较，以确定待测电阻的准确性。

实验结论：
本次实验通过惠斯通电桥的测量方法，成功测得了待测电阻的
电阻值。

此方法具有测量精度高、测量范围广、测量稳定等优点。

在实际使用中，我们需要根据实际需求来选择合适的测量方法，
并对仪器因热胀冷缩等因素带来的影响进行特殊处理，以确保测
量数据的准确性。

惠斯通电桥测电阻电桥是利用比较法进行电磁测量的一种电路连接方式，它可以测量很多电学量，如电阻、电容、电感、互感等，还可以配合不同的传感器件测量很多非电学量，如温度、压力、加速度等。

因此在传感技术中应用极广。

电桥的种类较多，按工作状态可分为平衡电桥和非平衡电桥；按工作电流种类可分为直流电桥和交流电桥；按结构和测量范围可分为单臂电桥和双臂电桥。

电桥法根据平衡和比较原理测量电阻，其构思巧妙、测量准确、适用方便，是电磁测量的基本方法。

本实验所用电桥为直流单臂电桥，也称作惠斯通（Wheatstone）电桥。

惠斯通电桥适用于测量中等阻值的电阻。

实验目的1．学习用电桥法测量电阻的原理，了解其应用；2．掌握使用箱式惠斯通电桥测量中值电阻阻值的方法；3．掌握测量箱式惠斯通电桥的相对灵敏度的方法。

实验器材QJ23型或QJ23a型直流电阻电桥（如图所示）；ZX21型电阻箱；待测电阻若干；导线两根。

图1 QJ23型直流电阻电桥图2 QJ23a型直流电阻电桥实验原理惠斯通电桥测电阻原理如图3所示。

个边作为电桥的一个臂，R1、R2称为比率臂，R S称为比C 较臂（标准臂），R x为电桥的待测臂。

对角线AC连接电源E。

对角线BD之间接检流器G。

调节R S使B、D两点电势相等，这时检流计G指零，电桥达到平衡。

依B、D两点间电势差为零，可得：12x s R R R R其中R 1/R 2称为比率臂的倍率。

若比率臂的倍率与比较臂值R s 均为已知，则可算出R x 的值。

电桥平衡后检流计指针指零；若桥路中电阻值发生改变，如R x 的改变量为△R x ，则电桥失去平衡，检流计指针发生偏转，偏转格数为△n 。

我们将由于R x 的改变而引起检流计G 指针的偏转所引起的△n 与R x 的相对改变量△R x /R x 的比值称为电桥相对灵敏度S ，即：S =△n /(△R x /R x )实验内容1．用箱式惠斯通电桥测量待测电阻R x 1、R x 3的阻值，保证测量结果有四位有效字，给出测量结果；2．测量箱式惠斯通电桥在R x 取2000Ω时的相对灵敏度，表达结果。

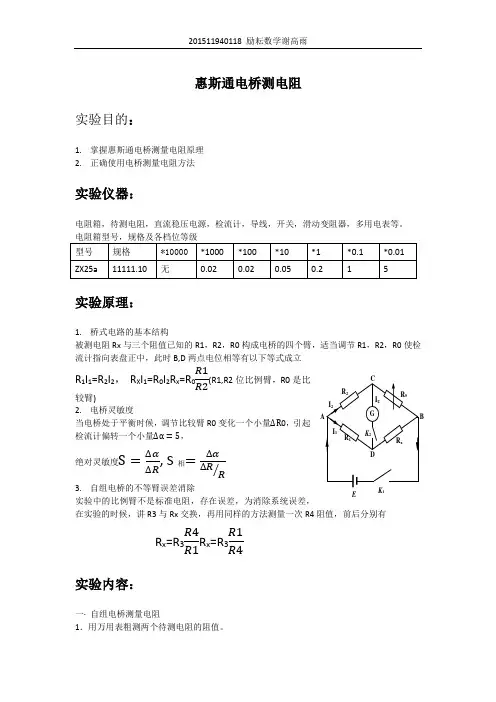

惠斯通电桥测电阻实验目的：1. 掌握惠斯通电桥测量电阻原理2. 正确使用电桥测量电阻方法实验仪器：电阻箱，待测电阻，直流稳压电源，检流计，导线，开关，滑动变阻器，多用电表等。

实验原理：1. 桥式电路的基本结构被测电阻Rx 与三个阻值已知的R1，R2，R0构成电桥的四个臂，适当调节R1，R2，R0使检流计指向表盘正中，此时B,D 两点电位相等有以下等式成立R 1I 1=R 2I 2， R X I 1=R 0I 2R x =R 0R 1R 2(R1,R2位比例臂，R0是比较臂)2. 电桥灵敏度当电桥处于平衡时候，调节比较臂R0变化一个小量∆R 0，引起检流计偏转一个小量∆α=5，绝对灵敏度S =∆α∆R , S 相=∆α∆R R3. 自组电桥的不等臂误差消除实验中的比例臂不是标准电阻，存在误差，为消除系统误差，在实验的时候，讲R3与Rx 交换，再用同样的方法测量一次R4阻值，前后分别有R x =R 3R 4R 1R x =R 3R 1R 4实验内容：一· 自组电桥测量电阻E11．用万用表粗测两个待测电阻的阻值。

2．按照右图连接惠氏桥电路，测量电阻。

注意：选择合适的比例。

基于对电桥灵敏度与电阻箱额定电流的考虑，要求电源电压E ＝4V 并且500≤R1+R4≤1100 。

要求在“X1000Ω”档有值。

3 R 3．调换R1和R4的位置，再次测量被测量电阻。

二· 测量电桥相对灵敏度测量以下条件下的电桥相对灵敏度（1）E ＝4V 不变，R 保＝最大、中间、最小 （2）R 保＝0，E ＝2V 、4V 、8V 灵敏度测量方法：当电桥处于平衡时，调节，使检流计左偏5格∆α=5，记录的变化量，检流计右偏5格时的变化量为∆R L ，检流计左偏5格时变化量为∆R Z ，则S 相=∆α∆R R实验的数据记录：1. 用自组电桥测量电阻2. 测量电桥的相对灵敏度E=4V, R 保=500Ω，150Ω，40ΩR 保=0Ω， E=2V, 4V, 8V实验数据处理：自组电桥测得的电阻的平均值为145.075Ω 不确定度计算：主要来源 1.电阻箱的误差2.电桥灵敏度的误差3. 多次测量误差，按所用电阻箱的标准，三个电阻箱都是用同规格的电阻箱，由《基础物理实验教程》P13有公式U b = ∆仪2+∆估2c，其中c 为置信系数，通常情况下∆估比∆仪小许多可以略去。

实验九 用惠斯通电桥测电阻一、目的要求:1．掌握惠斯通电桥测电电阻的原理;2．学会正确使用箱式电桥测电阻的方法;3．了解提高电桥灵敏度的几种途径。

二、实验仪器和用具万用电表、滑线变阻器、电阻箱(3个)、检流计、直流毫伏表、直流电源、待测电阻(阻值差异较大的3个)、箱式电桥、导线等。

图6.1 仪器与用具总图图6.2 ZX38A/11型电阻箱的名牌与面板图1图6.3 TH2330 型直流毫伏表与数字万用表三、实验原理惠斯通电桥的原理如图 3.4所示，当电桥平衡时，有2x R R =4R R R =321 （3.1） R 2、R 3与R 4采用可变的标准电阻，调节R 2、R 3、R 4，使电桥平衡，即U b = U d （I g = 0）,可求出R x 的大小。

四、实验方案的设计1．参照图3.4用三个电阻箱和检流计（或直流毫伏表）组成一电桥；2. 先用万用表粗测R X 阻值；3. R E 取最大值，R 2 = R 3 = 500Ω。

R 4 = R X ；按下电键K E 和K G ,观察检流计指针偏转方向和大小,改变R 4再观察,根据观察的情况正确调整R 4。

直至检流计指针无偏转。

逐渐减小R G 及R E 值再调R 4。

其次,将R 2和R 3交换后再测(换臂测量)。

图3.4惠斯通电桥原理图 当R X 大于R 4的最大值时,则取R 2/R 3 = 10或100去测量,当测得的R 4的有效位数不足时,可以取R 2/R 3 = 0.1或0.01。

2．测量电桥的相对灵敏度3．（选作）参照下列要求进行探索并记录结果:(1) R G 和R E 取最小和最大时的差别。

(2) R 2、R 3取5000Ω或50Ω时的情况。

(3) 对调检流计和电源的位置时的情况。

4．使用箱式电桥测电阻箱式电桥的原理和使用方法见附录，主要阅读（4）、（5）两个内容。

用箱式电桥测量标称值相同的商品电阻的阻值，数量不少于15个，记录数据，求出其平均值及标准偏差，检查是否有废品。

实验五惠斯通电桥测电阻实验五惠斯通电桥测电阻实验五：用惠斯通电桥测量电阻实验目的1.掌握惠斯通电桥测量电阻的原理；2．学会测量电桥灵敏度的方法，并了解提高电桥灵敏度的途径。

实验仪器电阻箱三只，自组惠思登电桥实验板，直流电源，检流计。

实验原理“电桥”是很重要的电磁学基本测量仪器之一。

它主要用来测量电阻器的阻值、线圈的电感量和电容器的电容及其损耗。

为了适应不同的测量目的，设计了各种不同功能的电桥。

最简单的是惠斯通电桥，它用于精确测量中等电阻（几十欧姆到几十万欧姆）的电阻。

此外，还有一个测量低电阻（小于几欧姆）的双臂电桥，即开尔文双桥；测量线圈电感的电感电桥；测量电容器电容的电容电桥；还有交流电桥可以测量电感和电容及其损耗。

虽然各种电桥的对象和结构不同，但基本原理和思想大致相同。

因此，掌握和掌握惠斯通电桥原理，不仅为正确使用单臂电桥奠定了基础，而且为其他桥梁的原理和应用方法的分析奠定了基础。

惠斯登电桥的原理如图5－1所示。

图中ab、bc、cd和da四条支路图5-1惠斯通大桥示意图分别由电阻r1（rx）、r2、r3和r4组成，称为电桥的四条桥臂。

通常，桥臂ab接待测电阻rx，其余各臂都是可调节的标准电阻。

在bd两对角间连接检流计、开关和限流电阻rg。

在ac两对角间连接电源、开关和限流电阻一re。

当接通电键ke和kg后，各支路中均有电流流通，检流计支路起了沟通abc和adc两条支路的作用，可直接比较bd两点的电势，电桥之名由此而来。

适当调整各臂的电阻值，可以使流过检流计的电流为零，即ig＝0。

这时称电桥达到了平衡。

平衡时b、d两点的电势相等。

根据分压器原理可知ubc？uacr2r1？r2r3r3？r4r3r2＝r1？r2r3？r4（5-1）udc?uac(5?2)平衡时，UBC？UDC是经过排序和简化后得到的r1＝r2r4＝rxr3(5?3)从公式（5-3）可以看出：待测电阻Rx等于R2/R3和R4的乘积。
