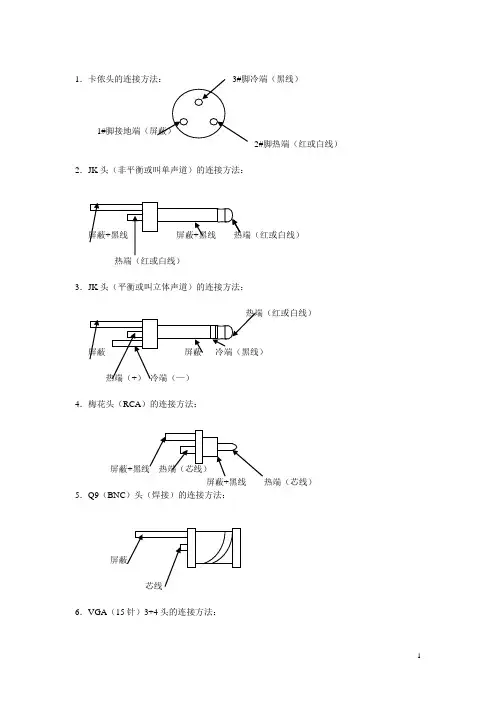

弱电工程中常见接口类型

1．卡侬头的连接方法：3#脚冷端（黑线）1#脚接地端（屏蔽）2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：屏蔽+黑线屏蔽+黑线热端（红或白线）热端（红或白线）3．JK头（平衡或叫立体声道）的连接方法：热端（红或白线）屏蔽屏蔽冷端（黑线）热端（+）冷端（—）4．梅花头（RCA）的连接方法：屏蔽+黑线热端（芯线）屏蔽+黑线热端（芯线）5．Q9（BNC）头（焊接）的连接方法：屏蔽芯线6．VGA（15针）3+4头的连接方法：R（红）G（绿）B（兰）1 2 3 4 5 黑610R屏蔽G屏蔽11 12 13 14 15 棕B屏蔽白黄7．串口232（9针）头的连接方法：2#脚TX发送，3#脚RX接收，5#脚G 接地。

有时另一头2和3脚要反接。

博世主机的控制线，可用8芯网线1—8#脚直联。

（橙）（绿）（蓝）TX发送RX接收G 接地1 2 3 4 56 7 8 98．DCN（6芯）的连接方法：1 –下行线屏蔽、2 –下行信号线（绿）、3 –电源线（棕）、4 –上行信号线（白）、5 –上行线屏蔽、6 –电源线（兰）、3 32 4 4 21 6 5 5 6 1公头（焊接面）母头（焊接面）9、S端子转AV端子接线图S端子转AV端子（实现PC或DVD等设备到TV的连接），适用于电脑输出到电视机，当电视机仅有复合视频输入（AV输入）而没有S端子输入的情形，本线路适用於PAL或NTSC制式。

S端子接脚示意图（以母座为例）1脚为： Y 接地 2脚为： C 接地 3脚为： Y （luminance+sync）信号4脚为： C （crominance）信号S端子转AV端子接线图下图S端子的1，2针连接AV端子的地线，4针连接芯线，3针通过一个470PF的瓷片电容，也接到芯线(电容量可以在100-600pF)中任选，差别在色彩度上，电容越小，色彩越鲜明)。

10．RJ45水晶头的连接（正跳线、反跳线）568A标准色序白绿绿白橙蓝白蓝橙白棕棕568B标准色序白橙橙白绿蓝白蓝绿白棕棕做水晶头一般用568B标准。

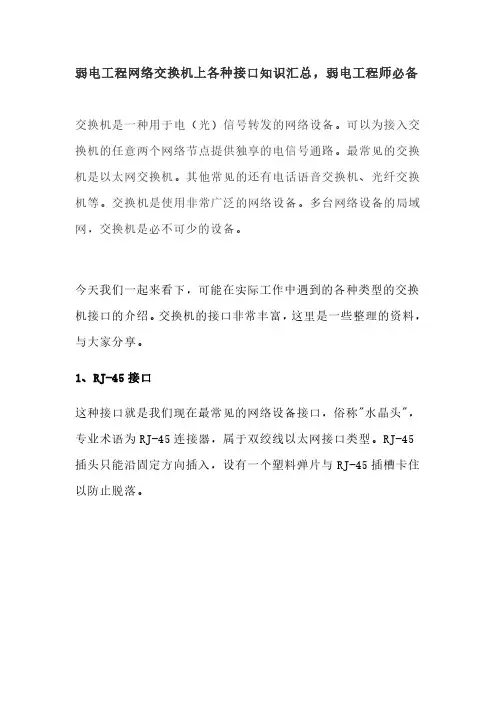

弱电工程网络交换机上各种接口知识汇总，弱电工程师必备交换机是一种用于电（光）信号转发的网络设备。

可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机。

其他常见的还有电话语音交换机、光纤交换机等。

交换机是使用非常广泛的网络设备。

多台网络设备的局域网，交换机是必不可少的设备。

今天我们一起来看下，可能在实际工作中遇到的各种类型的交换机接口的介绍。

交换机的接口非常丰富，这里是一些整理的资料，与大家分享。

1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。

AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

建筑电气插座的管线形式及敷设方式
建筑电气插座的管线形式和敷设方式可以根据具体设计和建筑要求而定，以下是一些常见的管线形式和敷设方式：
1.焊接钢管：用于强电插座的管线敷设，常用于高层建筑、商业建筑等场所。

2.电线管：用于弱电插座和照明插座的管线敷设，常用于住宅、办公室等场所。

3.硬质塑料管：用于预埋在地面内的插座管线敷设，常用于地下车库、地下室等场所。

4.电缆桥架：用于强电插座和弱电插座的管线敷设，常用于高层建筑、商业建筑等场所。

5.金属软管：用于插座管线敷设的连接和转弯处，常用于住宅、办公室等场所。

6.钢线槽：用于插座管线敷设的连接和转弯处，常用于工业厂房、仓库等场所。

7.预埋在顶板内的插座管线：用于强电插座和弱电插座的管线敷设，常用于住宅、办公室等场所。

在实际设计中，应根据建筑电气设计的要求、插座位置和数量、管线敷设的安全性和可靠性等因素综合考虑，选择合适的管线形式和敷设方式。

同时，还应遵守相关的国家和地方电气安全规范，确保插座管线的敷设符合安全标准。

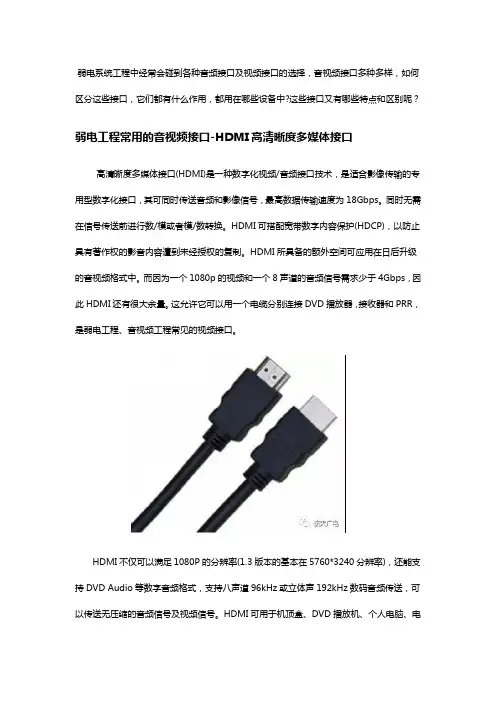

弱电系统工程中经常会碰到各种音频接口及视频接口的选择，音视频接口多种多样，如何区分这些接口，它们都有什么作用，都用在哪些设备中?这些接口又有哪些特点和区别呢？弱电工程常用的音视频接口-HDMI高清晰度多媒体接口高清晰度多媒体接口(HDMI)是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为18Gbps。

同时无需在信号传送前进行数/模或者模/数转换。

HDMI可搭配宽带数字内容保护(HDCP)，以防止具有著作权的影音内容遭到未经授权的复制。

HDMI所具备的额外空间可应用在日后升级的音视频格式中。

而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。

这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR，是弱电工程、音视频工程常见的视频接口。

HDMI不仅可以满足1080P的分辨率(1.3版本的基本在5760*3240分辨率)，还能支持DVD Audio等数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，可以传送无压缩的音频信号及视频信号。

HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机、投影机。

HDMI可以同时传送音频和影音信号。

HDMI支持EDID、DDC2B，因此具有HDMI的设备具有"即插即用"的特点，信号源和显示设备之间会自动进行"协商"，自动选择最合适的视频/音频格式。

与DVI相比HDMI接口的体积更小，HDMI/DVI的线缆长度最佳距离均不超过8米。

只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题，是家庭影院，多媒体投影机等弱电工程中重要的接口。

弱电工程常用的音视频接口-DVI数字视频接DVI即数字视频接口。

它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(数字显示工作组)推出的接口标准。

1、RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。

RCA俗称莲花插座，几乎所有的电视机、影碟机类产品都有这个接口。

它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。

RCA接头是目前为止最为常见的一种音/视频接线端子。

这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。

RCA 端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。

RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。

有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。

一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。

RCA，BNC有什么区别?怎么选择?同轴是最早的数位传输规格，标准阻抗为75Ω，输出电压0.5V。

不过早期由於常见於仪器上的BNC头不普及，所以厂商多以单端的RCA头代替，这就埋下了一个道现代还争论不休的问题。

RCA头本身是没有阻抗特性的，随著使用情况不同，它的阻抗时高时低，因此不同品牌的数位线换上去都有声音差异，以上的因素占了一大部分。

後来有厂家认清这个事实，在机器上开始装设BNC接头，但制线的工厂配合度却很低，於是BNC-RCA转换头应运而生，但那确实是笑话。

制线工厂不愿生产BNC线的原因，一是不容易让线材保持75Ω阻抗，二是BNC头不能用焊接，它有一套复杂的夹线程序，而这些会让他们赖以卖钱的神秘感消失殆尽。

美国Krell在KPS20i CD唱盘白皮书中清楚的写道，他们认为AT&T光纤的传输速度最快，频宽规格也高达50MHz，是目前最佳的数位传输模式。

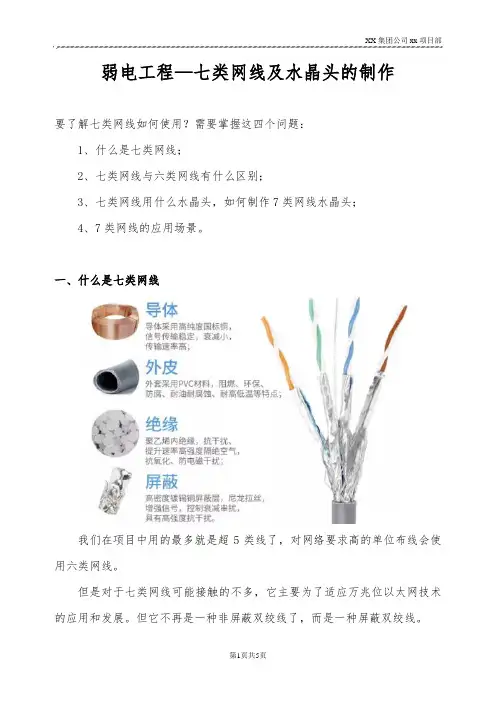

弱电工程—七类网线及水晶头的制作要了解七类网线如何使用？需要掌握这四个问题：1、什么是七类网线；2、七类网线与六类网线有什么区别；3、七类网线用什么水晶头，如何制作7类网线水晶头；4、7类网线的应用场景。

一、什么是七类网线我们在项目中用的最多就是超5类线了，对网络要求高的单位布线会使用六类网线。

但是对于七类网线可能接触的不多，它主要为了适应万兆位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线。

七类网线是一种8芯屏蔽线，和普通的屏蔽线不同，七类系统只基于屏蔽电缆。

在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层。

七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。

主要适用于万兆以太网，是六类线和超六类线的2倍以上，传输速率可达10Gbps。

目前七类网线并没有大量使用，主要是因为标准，接口都不统一，成本价格也很高，应用范围不广等原因。

二、7类线与超6类线的区别超六类线：最高传输频率达500MHz,是六类线的两倍，主要用于万兆（10G)网络，外表皮标注“CAT.6A”，此外，超六类网线支持10G以太网，在外观上会有10Gigabit的类似标识；6类线有两种，一般单股裸铜丝直径为23AWG，约等于0.573毫米，也有24AWG的6类线，粗度约为0.511毫米。

七类线：七类线与超六类网线的性能接近，采用纯铜8芯，拥有屏蔽层，性能更加强大，传输速率可以达到10Gbps，用于数据中心等场合。

每对都有一个屏蔽层（一般为金属箔屏蔽），然后8根芯外还有一个屏蔽层（一般为金属编织丝网屏蔽Braided Shield），接口与RJ-45相同。

总屏蔽+ 线对屏蔽（一般为金属箔屏蔽），七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz，超七类线的传输频率为1000MHz，七类完全支持万兆。

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体，比6类线稍粗一点点，选用化学发泡绝缘，极大提高了单根导体传输才能。

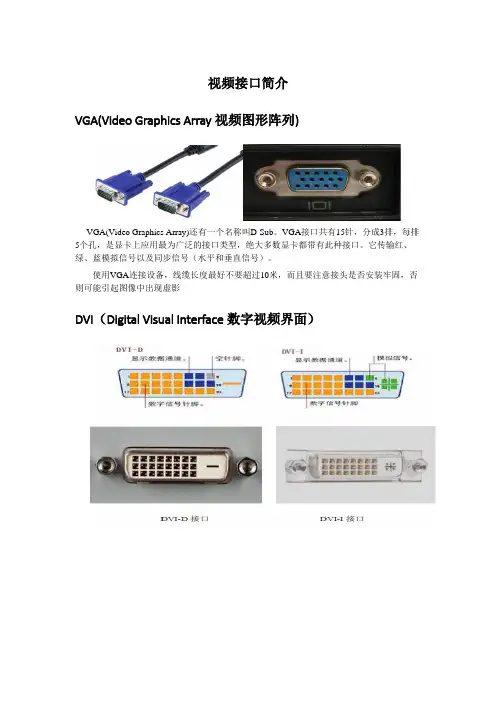

视频接口简介VGA(Video Graphics Array视频图形阵列)VGA(Video Graphics Array)还有一个名称叫D-Sub。

VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。

它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。

使用VGA连接设备，线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影DVI（Digital Visual Interface数字视频界面）DVI（Digital Visual Interface）接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI可以传输数字信号，不用再经过数模转换，所以画面质量非常高。

目前，很多高清电视上也提供了DVI接口。

需要注意的是，DVI接口有多种规格，常见的是DVI-D （Digital）和DVI-I（Integrated）。

DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。

DVI-I则在DVI-D（Digital）基础上增加了对模拟信号的支持，所以DVI-I 可以和VGA相互转换。

常见DVI转接头DMS-59(Dual Monitor System 59，59针双显示器系统)DMS-59是一种用于显卡的外部接口，共59个脚。

DMS59可以同时传送两个DVI信号，之后再由一个适配器将其分离并传送到任何双DVI或双D-Sub（VGA）输出上。

近观DMS-59连接器：插头大小相当于标准的DVI连接器，但是插针密度达到了59针。

HDMI (High Definition Multimedia Interface)HDMI(High Definition Multimedia Interface)高清晰媒体接口是最近才出现的接口，它同DVI一样是传输全数字化信号的。

不同的是，HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。

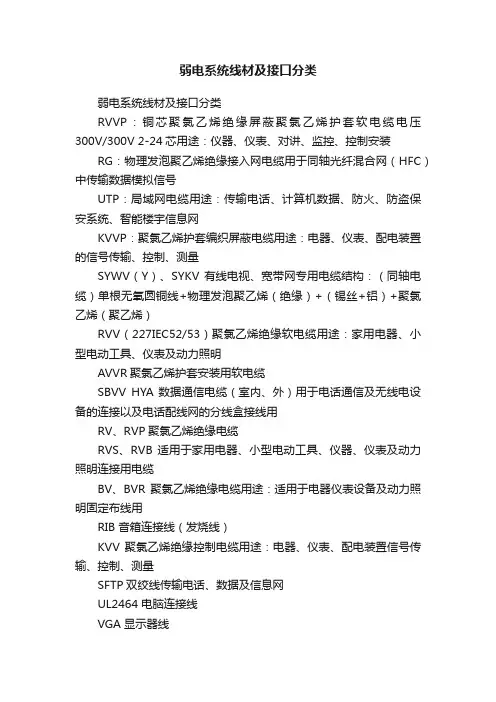

弱电系统线材及接口分类弱电系统线材及接口分类RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP双绞线传输电话、数据及信息网UL2464 电脑连接线VGA显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆D-SUB端口D-SUB端口，（也称VGA端口）。

CRT显示器上都用的是该接口。

此接口共15针，分为3排，每排5针，接口为D字型，用于传送模拟信号。

一般主板集成的显卡只提供该接口的输出。

目前，该接口的15针并没有完全利用起来。

15针中有5针是用来传送红（R）、绿（G）、蓝（B）、行（H）、场（V）这5种分量信号的，1996年起，为在Windows 环境下更好实现即插即用（PNP）技术，在该接口中加入了DDC数据分量。

⾳响弱电集成中常⽤⾳频接⼝⼤全在弱电系统集成的⼯作中，涉及到各种各样的⾳频接⼝，这些⾳频接⼝有着各⾃的特点，在不同的⾳响系统中应⽤。

今天⼩编带⼤家⼀起认识⼀下，在⾳响弱电集成中常⽤的⾳频接⼝都有哪些？卡侬接⼝ XLR 3-Pin卡侬接⼝是最常见的⾳频接⼝之⼀，在会议室的⾳响集成中⼴泛应⽤。

接头分为公头和母头，在选择设备连线时要注意接⼝的兼容性。

在会议室集成中，我们经常可以在麦克风、调⾳台等设备上看到卡侬接⼝。

最常⽤的卡侬接⼝是3芯，根据需求的不同有的设备会⽤到4芯、5芯、6芯和7芯的。

莲花头 RCARCA⼜叫AV端⼦，也称AV 接⼝，⼏乎所有的电视机、影碟机类产品都有这个接⼝。

RCA接头是最为常见的⼀种⾳/视频接线端⼦。

RCA端⼦采⽤同轴传输信号的⽅式，中轴⽤来传输信号，外沿⼀圈的接触层⽤来接地，可以⽤来传输数字⾳频信号和模拟视频信号。

同样RCA莲花头接⼝也分为公头和母头，在会议室⾳响集成中应⽤⾮常⼴泛。

在DVD、电脑⾳箱、电视机上我们都可以看到这种莲花头接⼝。

TS接⼝ Phone ConnectorTS接⼝也叫Phone Connector 这与我们早期的电话有关，我们都看到过早期的⼈⼯电话交换机，需要话务员将你的电话与被叫接通，在电话单交换机上使⽤的就是这种⾳频接⼝。

⼤家不要与今天的电话接⼝，Telephone Connector搞混淆了。

⼩编后续会专门为⼤家介绍电话通信接⼝。

TS接⼝我们最常见的就是电脑、⼿机上应⽤的3.5mm TS接⼝。

但是细⼼的⼈们可能会发现，我们平时⽤的⼿机、电脑⽿机并不太⼀样，它们的接⼝结数是不同的。

实际上，不同结数的TS接⼝，命名⽅式也是不同的。

TS接⼝的命名规则也是⾮常简单，每增加⼀结不在TS之间加⼀个R。

⽐如3结⽿机插⼝就是TRS、4结接⼝就是TRRS。

在⾳响系统的集成项⽬中，我们更多的会⽤到另外⼀种TS接⼝。

6.35mm的TS接⼝，也就是我们常说的⼤⼆芯。

在调⾳台、麦克风系统中应⽤的⾮常⼴泛。

12.11弱电工程RS485总线知识汇总前言：做弱电智能化工程很多时候会提到RS485控制线，它到底是什么呢，今天我聊聊RS485相关的应用，深入的了解RS485的话，你会发现里面的知识确实有很多，那么我们就选择一些平时在弱电中会考虑到的问题供大家了解。

一、什么是RS485总线工业现场经常要采集多点数据，模拟信号或开关信号，一般用到RS485总线，RS-485采用半双工工作方式，支持多点数据通信。

RS-485总线网络拓扑一般采用终端匹配的总线型结构。

即采用一条总线将各个节点串接起来，不支持环形或星型网络。

RS485无具体的物理形状，根据工程的实际情况而采用的接口，RS485采用差分信号负逻辑，＋2V～＋6V表示"0"，- 6V～- 2V表示"1"。

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

485总线的通讯距离可以达到1200米。

根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。

其条件是通讯线材优质达标，波特率为9600，只负载一台485设备，才能使得通讯距离达到1200米，所以通常485总线实际的稳定的通讯距离往往达不到1200米。

如果负载485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。

二、RS485线缆在一般场合采用普通的双绞线就可以，在要求比较高的环境下可以采用带屏蔽层的同轴电缆。

在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。

理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。

弱电工程光纤光缆布线要求及其设计基础知识一般弱电工程常用必备知识资料光纤光缆布线要求及其设计基础知识，是弱电工程中的重要内容。

下面将介绍一些关于光纤光缆布线要求及其设计基础知识的内容。

一、光纤光缆布线要求1.布线路径要选择最短、最直接的路径，减少光纤光缆的弯曲角度和弯曲半径，并避免布线路径与高压电缆、大功率电缆、射频电缆等隔离，减小电磁干扰。

2.在布线路径上，光纤光缆的弯曲半径不应小于光缆的允许折弯半径，以避免信号衰减过大。

3.光纤光缆布线要确保足够的安全裕度，以便后期维护和调整光纤光缆。

4.光缆入户布线的终端盒、配线架等设备要安装在干燥、通风良好的位置，以保证设备的正常工作。

5.布线时要根据网络的需求选择合适的光纤光缆类型，如单模光纤和多模光纤。

6.在光纤光缆的布线过程中，要避免弯曲、拉伸、扭曲等对光纤光缆造成不良影响的操作。

二、光纤光缆布线设计基础知识1.光纤光缆的基本构造：光纤光缆由光纤和外包层构成，其中光纤是传输光信号的核心部分，外包层主要是保护光纤。

2.光纤光缆的类型：光纤光缆根据光纤的传送介质和传送距离的不同，分为单模光缆和多模光缆。

单模光缆适用于长距离传输，信号衰减小；多模光缆适用于短距离传输，成本较低。

3.光纤光缆的性能指标：包括光纤的插损、返回损耗、带宽、传输速率等。

4.光缆的接口类型：光纤光缆的接口类型包括FC、SC、ST等。

5.光纤光缆的连接方法：光纤光缆的连接方法包括机械连接和熔接连接。

机械连接简单方便，但稳定性较差；熔接连接稳定可靠，但需要专业的设备和技术。

6.光纤光缆的保护措施：光纤光缆需采取一系列的保护措施，如套管保护、光缆保护管、防护罩等，以防止光纤光缆受到外力的损伤。

7.光纤光缆的敷设方法：光纤光缆的敷设方法有直埋、管道敷设、吊挂敷设等。

8.光纤光缆的标准和规范：光纤光缆的布线需遵循相关的标准和规范，如相应的国家或地区标准、建筑行业标准等。

以上就是关于光纤光缆布线要求及其设计基础知识的介绍。

弱电人要知道的耦合器、终端盒、尾纤及光纤跳线方面的知识正文：在网络布线中，通常室外楼宇之间连接使用的是光缆，室内楼宇内部使用的是光纤或网线。

那么楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中又用到了什么设备？它们的作用是什么？它们之间的关系又如何呢？在搞清楚这些问题之前，我们首先需要了解以下几个名词：尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头，起连接尾纤和设备作用。

光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光纤熔接盒：是两条光缆对接成一条长的光缆用的。

光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

耦合器：只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

终端盒VS熔接盒：前者是光缆和尾纤的熔接，后者是光缆之间的熔接。

接续盒VS终端盒：接续盒是全密封的可以防水，但是它无法固定尾纤；终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

尾纤VS跳线：尾纤只有一头是活动接头；跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。

一、光缆、终端盒、尾纤的连接关系1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45 口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

史上最全的弱电工程常用光纤配件知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

▪1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

10.13弱电工程超五类、六类、超六类网线怎么选择？前言：设计网络系统的一个重要原则是尽量将整个计算机网络的传输瓶颈尽量从无源网络中排除，正常情况下应使其形成于交换机背板上或服务器连接上，这样一来才能易于网络升级，保护用户投资。

因此使用六类系统是完全有必要的。

正文：在过去100M快速以太网的时代，我们的综合布线系统使用5类的布线就已经可以满足这种带宽下的网络应用，但是随着计算机网络技术的发展以及各种层出不穷的网络应用（比如：视频会议、在线高清视频等高带宽数据业务的应用）这都对网络带宽提出了新的需求，这时出现了1000M以太网应用，为了满足1000M以太网应用将原有的CAT5布线系统的性能进行了优化这时就出现了性能稍优于CAT5布线的超五类布线系统，因此在过去10多年CAT5布线系统基本上失去了其市场的生命力，淡出了综合布线市场。

在以太网应用领域针对1000M以太网应用是存在两种网络应用标准的，一种就是在以太网从100M向1000M升级初期，1999年由IEEE 标准化委员会批准的1000BASE-T千兆以太网标准，这个应用标准是专门设计用在现有的超5类铜线系统，它是为了在不改变现有的布线基础上满足对带宽急剧膨胀的需求而提出的。

该技术基于4对双绞线，每一对线都同时收发信号，并且采用极其复杂的5级编码技术、抗干扰及回波抑制技术。

这种技术使得交换机和网卡的网络接口的电路设计变得非常复杂，不利于缩小设备体积和散热，而且生产成本也较高。

另一种千兆以太网应用标准是在IEEE标准化委员会发布1000BASE-T后，由TIA/EIA-854标准化委员会重新发布的1000BASE-TX千兆以太网标准，这种技术也是基于四对双绞线，但却是以两对线发送，两对线接收( 这与100Base-TX快速以太网应用中使用1对线发送数据另外1对线接收数据方式类似)。

由于每对线缆本身不进行双向的传输，线缆之间的串扰就大大降低，同时其编码方式也相对简单。

弱电工程中常用接插件、辅料及相关设备图文说明1.Q9头（bnc接头）2.壁挂机柜6U壁挂式（尺寸320高*550宽*400深mm)一个视频光纤传输系统组成是：摄像机信号——同轴电缆传输——光发射机——光纤——光接收机——同轴电缆——视频分配器——矩阵主机——同轴电缆——监视器显示3.SYV是实心聚乙烯电缆，SYWV是高物理发泡电缆SYWV物理发泡电缆的传输性能，优于SYV实心聚乙烯电缆。

SYWV线缆主要用于传输射频信号，如有线电视。

SYV线缆传输视频信号，主要用于视频监控。

4.地插5.双绞线视频传输器有单路多路之分，有有源无源两种，一般可前端无源，后端有源。

6. 竹节式、剪刀式电动升降价輕便型剪刀式投影機升降架采用110V 、25W ，50/60HZ 高效率马达。

铝合金材质剪式支架、三面支撑，行程更平稳。

采用2条3m/m 辅助钢索，电磁剎车安全结构。

工作平台可做俯仰角度，梯形修正调整。

可选用手动或遥控装置，操作上停下三段控制。

最大行程可达60公分。

含运费，含标准施工 加价部份：现在标准为10M ，若用12M ，总价加200元，若用15M ，总价加500元压条部份为另计，标准压条30元 / M EDM 型录[安装注意事项]●请预留一独立 110V电源插座。

●请预留一0.75m/m 4P 电源线至控制面板开关。

●天花板为封闭式装潢，需另外开设一维修孔。

●安装空间需求：天花板到楼板最少36-40cm●天花板预留面积：建议60x60cm●放置投影机工作平台面积45x50cm(另可订制工作平台)●产品施工预留范围60x60cm。

7.音频接口7.1平衡连接有XLR卡侬接口和TRS大三芯接口这些卡侬接口上都有标记1、2、3，按照上图1、信号地，2、信号热端，3、信号冷端Tip头：信号热端，Ring环：信号冷端，Sleeve套管：信号地有些人总喜欢把TRS接口说成所谓立体声插头，这恐怕是因为我们常见的耳机使用它。

视频接口简介VGA（Video Graphics Array视频图形阵列）VGA(Video Graphics Array)还有一个名称叫D-Sub。

VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。

它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）.使用VGA连接设备,线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则可能引起图像中出现虚影DVI(Digital Visual Interface数字视频界面）DVI（Digital Visual Interface）接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI可以传输数字信号,不用再经过数模转换,所以画面质量非常高。

目前，很多高清电视上也提供了DVI接口。

需要注意的是，DVI接口有多种规格，常见的是DVI-D(Digital）和DVI—I(Integrated)。

DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。

DVI-I则在DVI—D（Digital）基础上增加了对模拟信号的支持，所以DVI-I可以和VGA相互转换.常见DVI转接头DMS—59(Dual Monitor System 59，59针双显示器系统）DMS—59是一种用于显卡的外部接口，共59个脚。

DMS59可以同时传送两个DVI信号，之后再由一个适配器将其分离并传送到任何双DVI或双D-Sub（VGA）输出上。

近观DMS-59连接器：插头大小相当于标准的DVI连接器，但是插针密度达到了59针。

HDMI （High Definition Multimedia Interface)HDMI（High Definition Multimedia Interface）高清晰媒体接口是最近才出现的接口,它同DVI一样是传输全数字化信号的。

不同的是,HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号.虽然功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况。

电路中7个常用接口类型简要分析我们知道，在电路系统的各个子模块进行数据交换时可能会存在一些问题导致信号无法正常、高质量地“流通”，例如有时电路子模块各自的工作时序有偏差(如CPU与外设)或者各自的信号类型不一致(如传感器检测光信号)等，这时我们应该考虑通过相应的接口方式来很好地处理这个问题。

下面就电路设计中7个常用的接口类型的关键点进行说明一下：(1)TTL电平接口：这个接口类型基本是老生常谈的吧，从上大学学习模拟电路、数字电路开始，对于一般的电路设计，TTL电平接口基本就脱不了“干系”!它的速度一般限制在30MHz以内，这是由于BJT的输入端存在几个pF的输入电容的缘故(构成一个LPF)，输入信号超过一定频率的话，信号就将“丢失”。

它的驱动能力一般最大为几十个毫安。

正常工作的信号电压一般较高，要是把它和信号电压较低的ECL电路接近时会产生比较明显的串扰问题。

(2)CMOS电平接口：我们对它也不陌生，也是经常和它打交道了，一些关于CMOS的半导体特性在这里就不必啰嗦了。

许多人都知道的是，正常情况下CMOS的功耗和抗干扰能力远优于TTL。

但是!鲜为人知的是，在高转换频率时，CMOS系列实际上却比TTL消耗更多的功率，至于为什么是这样，请去问半导体物理理论吧。

由于CMOS的工作电压目前已经可以很小了，有的FPGA内核工作电压甚至接近1.5V，这样就使得电平之间的噪声容限比TTL小了很多，因此更加加重了由于电压波动而引发的信号判断错误。

众所周知，CMOS电路的输入阻抗是很高的，因此，它的耦合电容容量可以很小，而不需要使用大的电解电容器了。

由于CMOS电路通常驱动能力较弱，所以必须先进行TTL转换后再驱动ECL电路。

此外，设计CMOS接口电路时，要注意避免容性负载过重，否则的话会使得上升时间变慢，而且驱动器件的功耗也将增加(因为容性负载并不耗费功率)。

(3)ECL电平接口：这可是计算机系统内部的老朋友啊!因为它的速度“跑”得够快，甚至可以跑到几百MHz!这是由于ECL内部的BJT在导通时并没有处于饱和状态，这样就可以减少BJT的导通和截止时间，工作速度自然也就可以提上去了。
