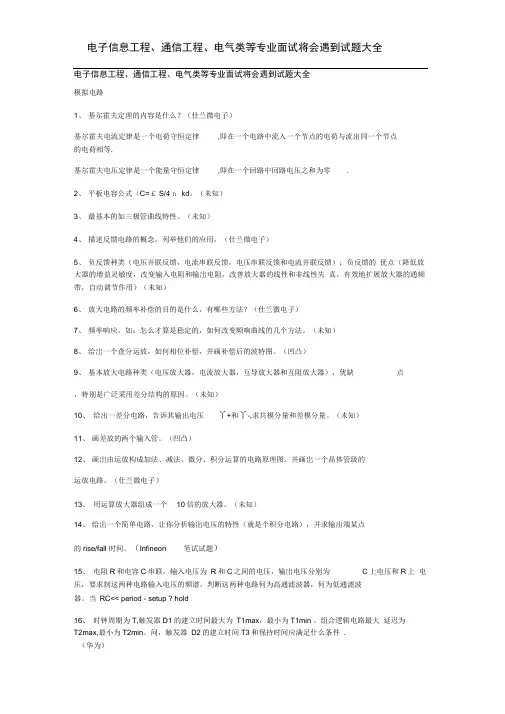

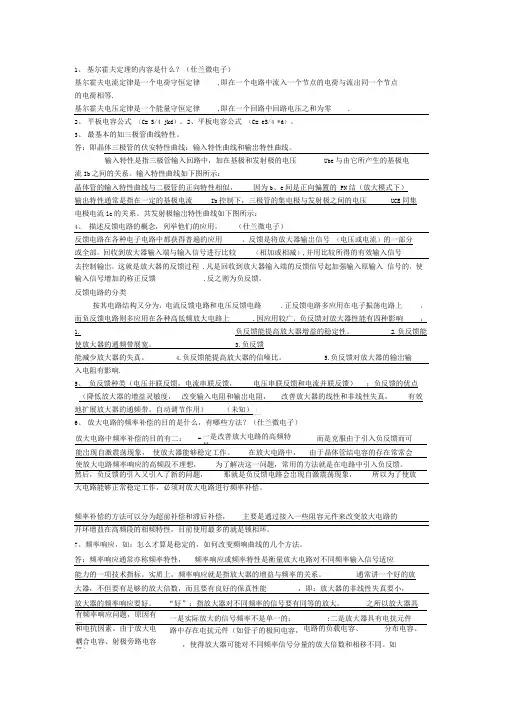

电子信息工程、通信工程、电气类等专业面试将会遇到试题大全模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式（C= £ S/4 n kd。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输岀电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给岀一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压丫+和丫-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画岀由运放构成加法、减法、微分、积分运算的电路原理图。
并画岀一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall 时间。
（Infineon 笔试试题）15、电阻R和电容C串联，输入电压为R和C之间的电压，输岀电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min 。

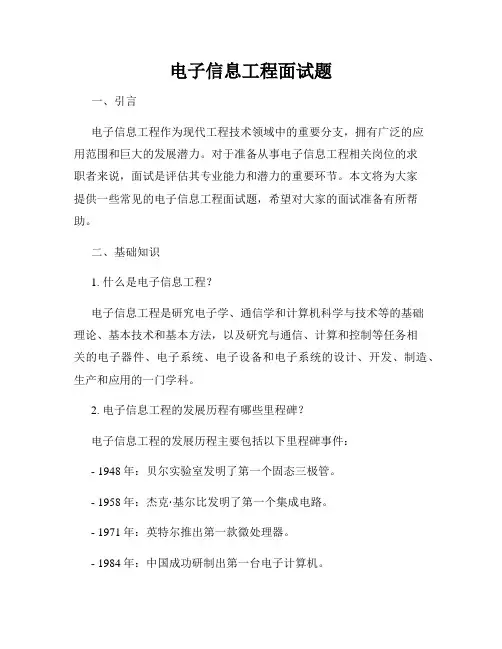

电子信息工程面试题一、引言电子信息工程作为现代工程技术领域中的重要分支，拥有广泛的应用范围和巨大的发展潜力。
对于准备从事电子信息工程相关岗位的求职者来说，面试是评估其专业能力和潜力的重要环节。
本文将为大家提供一些常见的电子信息工程面试题，希望对大家的面试准备有所帮助。
二、基础知识1. 什么是电子信息工程？电子信息工程是研究电子学、通信学和计算机科学与技术等的基础理论、基本技术和基本方法，以及研究与通信、计算和控制等任务相关的电子器件、电子系统、电子设备和电子系统的设计、开发、制造、生产和应用的一门学科。
2. 电子信息工程的发展历程有哪些里程碑？电子信息工程的发展历程主要包括以下里程碑事件：- 1948年：贝尔实验室发明了第一个固态三极管。
- 1958年：杰克·基尔比发明了第一个集成电路。
- 1971年：英特尔推出第一款微处理器。
- 1984年：中国成功研制出第一台电子计算机。
- 1991年：万维网互联网系统正式发布。
- 2000年：中国成功发射第一颗北斗导航卫星。
3. 请简述数字电路与模拟电路的区别。
数字电路和模拟电路是电子信息工程中两个重要的概念。
其区别如下：- 数字电路是利用离散信号进行信息处理和传输的电路，主要由数字元器件（如逻辑门、触发器等）构成，能够进行数字信号的逻辑运算，具有二进制数表示、逻辑运算和存储功能。
- 模拟电路是利用连续信号进行信息处理和传输的电路，主要由模拟元器件（如电阻、电容、电感等）构成，能够对连续信号进行放大、滤波和调制等操作。
4. 请解释什么是编码和解码？编码是指将信息或数据转换为特定的形式或格式，以便在传输、存储或处理过程中使用。
常见的编码方式包括二进制编码、格雷码、汉字编码等。
解码是指将编码后的信息或数据转换为原始的形式或格式，以恢复原始的意义。
解码通常是编码的逆过程，其目的是获取编码前的信息或数据。
三、技术应用1. 请介绍一下您在电子信息工程领域的实际应用经验。

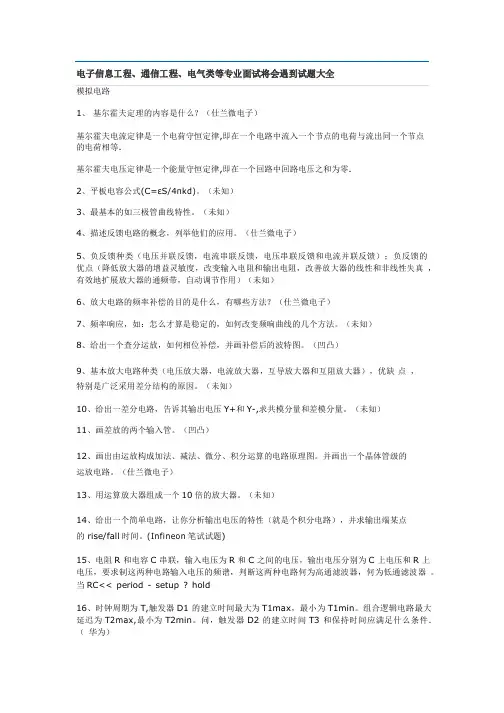

电子信息工程、通信工程、电气类等专业面试将会遇到试题大全模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。
(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min。

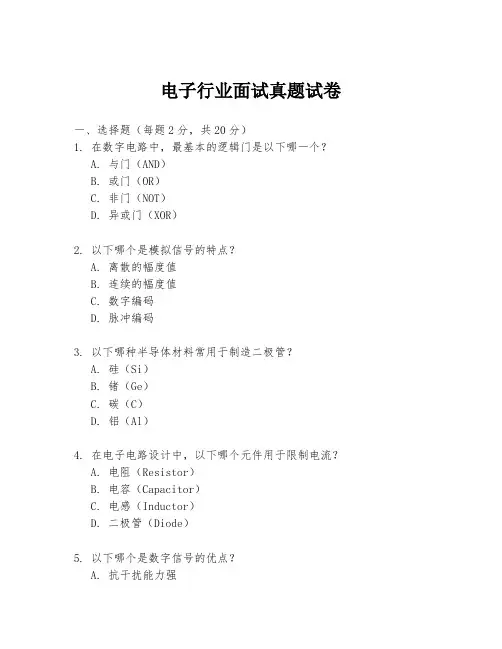

电子行业面试真题试卷一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是以下哪一个？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）2. 以下哪个是模拟信号的特点？A. 离散的幅度值B. 连续的幅度值C. 数字编码D. 脉冲编码3. 以下哪种半导体材料常用于制造二极管？A. 硅（Si）B. 锗（Ge）C. 碳（C）D. 铝（Al）4. 在电子电路设计中，以下哪个元件用于限制电流？A. 电阻（Resistor）B. 电容（Capacitor）C. 电感（Inductor）D. 二极管（Diode）5. 以下哪个是数字信号的优点？A. 抗干扰能力强B. 易于放大C. 易于衰减D. 易于模拟6. 在电子电路中，以下哪个元件可以存储能量？A. 电阻B. 电容C. 电感D. 二极管7. 以下哪个是集成电路的分类？A. 模拟集成电路B. 数字集成电路C. 混合信号集成电路D. 所有以上8. 以下哪个是微处理器的主要功能？A. 数据存储B. 数据处理C. 数据传输D. 数据显示9. 在电子设备中，以下哪个元件用于转换电能？A. 电阻B. 电容C. 电感D. 变压器10. 以下哪个是电子设备中常见的电磁干扰源？A. 电源线B. 信号线C. 地线D. 所有以上二、简答题（每题10分，共40分）1. 简述数字信号与模拟信号的区别。
2. 解释什么是放大器，并简述其工作原理。
3. 描述电子电路中反馈的概念及其作用。
4. 阐述电子系统中电源管理的重要性。
三、计算题（每题15分，共30分）1. 给定一个串联电路，其中包含一个10Ω的电阻和一个20μF的电容。
如果电路的输入电压为100V，计算电路的总阻抗。
2. 设计一个简单的RC低通滤波器，其截止频率为1kHz。
计算所需电阻和电容的值。
四、论述题（每题10分，共10分）1. 论述现代电子设计自动化（EDA）工具在电子电路设计中的作用和重要性。

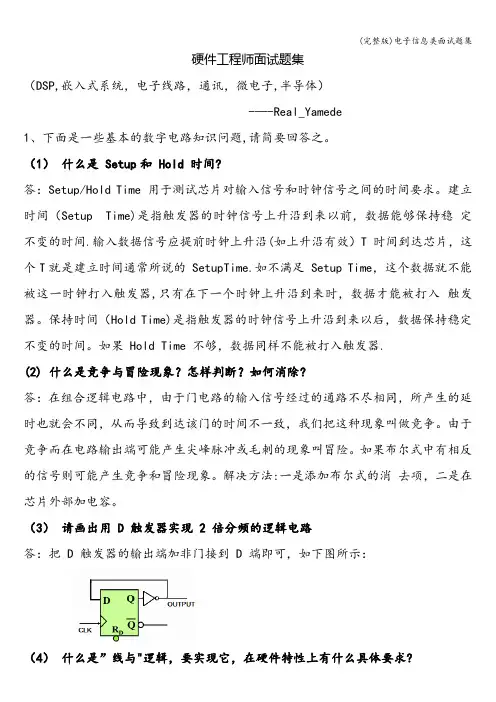

硬件工程师面试题集（DSP,嵌入式系统，电子线路，通讯，微电子,半导体）-—-Real_Yamede1、下面是一些基本的数字电路知识问题,请简要回答之。
（1）什么是 Setup和 Hold 时间?答：Setup/Hold Time 用于测试芯片对输入信号和时钟信号之间的时间要求。
建立时间（Setup Time)是指触发器的时钟信号上升沿到来以前，数据能够保持稳定不变的时间.输入数据信号应提前时钟上升沿(如上升沿有效）T 时间到达芯片，这个T就是建立时间通常所说的 SetupTime.如不满足 Setup Time，这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿到来时，数据才能被打入触发器。
保持时间（Hold Time)是指触发器的时钟信号上升沿到来以后，数据保持稳定不变的时间。
如果 Hold Time 不够，数据同样不能被打入触发器.(2) 什么是竞争与冒险现象？怎样判断？如何消除?答：在组合逻辑电路中，由于门电路的输入信号经过的通路不尽相同，所产生的延时也就会不同，从而导致到达该门的时间不一致，我们把这种现象叫做竞争。
由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。
如果布尔式中有相反的信号则可能产生竞争和冒险现象。
解决方法:一是添加布尔式的消去项，二是在芯片外部加电容。
（3）请画出用 D 触发器实现 2 倍分频的逻辑电路答：把 D 触发器的输出端加非门接到 D 端即可，如下图所示：（4）什么是”线与"逻辑，要实现它，在硬件特性上有什么具体要求?答：线与逻辑是两个或多个输出信号相连可以实现与的功能。
在硬件上,要用 OC 门来实现（漏极或者集电极开路)，为了防止因灌电流过大而烧坏 OC 门，应在 OC 门输出端接一上拉电阻(线或则是下拉电阻）。
（5）什么是同步逻辑和异步逻辑？同步电路与异步电路有何区别？答:同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系.电路设计可分类为同步电路设计和异步电路设计。
第1篇1. 集成电路基础：- 请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSp、ASIC、FpGA等的概念）。
2. 研发工作特点：- 你认为你从事研发工作有哪些特点？3. 基尔霍夫定理：- 基尔霍夫定理的内容是什么？4. 集成电路设计流程：- 描述你对集成电路设计流程的认识。
5. 集成电路工艺：- 描述你对集成电路工艺的认识。
6. 模拟电路设计：- 最基本的如三极管曲线特性（太低极了点）。
- 基本放大电路，种类，优缺点，特别是广泛采用差分结构的原因。
- 反馈之类，如：负反馈的优点（带宽变大）。
7. 数字电路设计：- Verilog/VHDL设计计数器。
- 逻辑方面数字电路的卡诺图化简，时序。
8. 电容公式：- 平板电容公式(CS/4kd)。
9. 反馈电路：- 描述反馈电路的概念，列举他们的应用。
10. 负反馈种类：- 负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点。
11. 放大电路的频率补偿：- 放大电路的频率补偿的目的是什么，有哪些方法？12. 频率响应：- 频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
13. A/D电路组成和工作原理：- A/D电路组成,工作原理。
14. 软件操作：- ic设计的话需要熟悉的软件: Cadence, Synopsys, Advant，UNIX当然也要大概会操作。
15. 实际工作所需要的一些技术知识：- 电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等。
请注意，这些题目仅供参考，实际面试中的题目可能会根据公司的具体需求和应聘者的背景有所不同。
第2篇一、基础篇1. 请简要描述电子工程的基本概念及其在现代社会中的应用。
2. 解释电子电路中的模拟信号和数字信号的区别。
3. 电流、电压和电阻之间的关系是什么？4. 电路中常见的电源有哪几种？5. 什么是基尔霍夫定律？6. 请简述二极管、晶体管和场效应晶体管的基本原理。
第1篇一、基础知识1. 题目：简述半导体材料的特点及其分类。
解析：半导体材料具有导电性介于导体和绝缘体之间的特性。
半导体材料分为元素半导体和化合物半导体。
元素半导体主要有硅、锗等，化合物半导体主要有砷化镓、磷化铟等。
2. 题目：解释PN结的形成原理及其特性。
解析：PN结是由P型半导体和N型半导体组成的。
在PN结形成过程中，P区的空穴和N区的电子相互扩散，形成扩散区。
扩散完成后，由于电荷积累，在PN结两侧形成内建电场，阻止电荷继续扩散。
PN结具有单向导电性、整流作用、电容特性等特性。
3. 题目：什么是集成电路？简述集成电路的发展历程。
解析：集成电路是将多个晶体管、二极管、电阻、电容等元件集成在一个半导体芯片上，实现一定功能的电路。
集成电路的发展历程经历了以下阶段：分立元件阶段、小规模集成电路阶段、中规模集成电路阶段、大规模集成电路阶段、超大规模集成电路阶段。
4. 题目：什么是CMOS技术？简述CMOS技术的特点。
解析：CMOS技术是一种互补金属氧化物半导体技术，由N沟道MOSFET和P沟道MOSFET组成。
CMOS技术具有以下特点：低功耗、高集成度、低噪声、良好的温度稳定性等。
二、模拟电路1. 题目：简述运算放大器的特点及其应用。
解析：运算放大器是一种高增益、差分输入、单端输出的放大器。
运算放大器具有以下特点：高增益、低输入阻抗、高输出阻抗、带宽较宽等。
运算放大器广泛应用于模拟信号处理、模拟电路设计等领域。
2. 题目：解释负反馈的概念及其作用。
解析：负反馈是将输出信号的一部分反馈到输入端，与输入信号进行叠加，从而改变电路的放大倍数、带宽、线性度等特性。
负反馈的作用包括：稳定电路工作点、提高电路线性度、扩展电路带宽等。
3. 题目：什么是滤波器？简述滤波器的基本类型及其特点。
解析：滤波器是一种允许信号通过而阻止或削弱其他信号通过的电路。
滤波器的基本类型包括：低通滤波器、高通滤波器、带通滤波器、带阻滤波器。

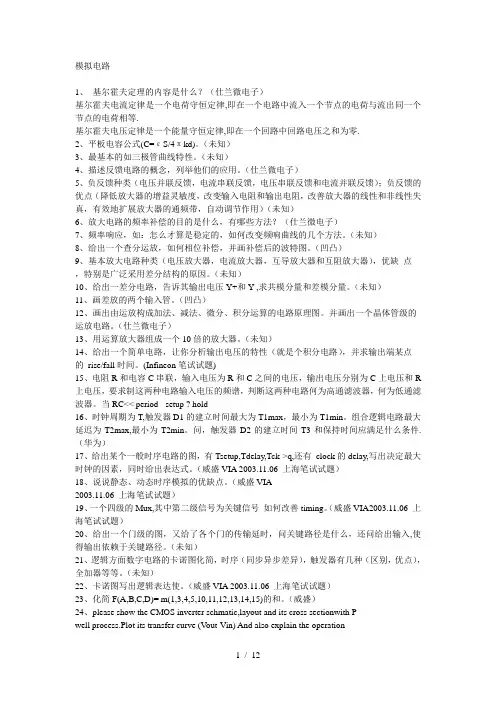

模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。
(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R 上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min。
组合逻辑电路最大延迟为T2max,最小为T2min。
1、基尔霍夫定理的内容是什么？（仕兰微电子）基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的 rise/fall时间。
(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器。
当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max，最小为T1min。
组合逻辑电路最大延迟为T2max,最小为T2min。
问，触发器D2的建立时间T3和保持时间应满足什么条件。
（华为）17、给出某个一般时序电路的图，有Tsetup,Tdelay,Tck->q,还有 clock的delay,写出决定最大时钟的因素，同时给出表达式。
（威盛VIA 2003.11.06 上海笔试试题）18、说说静态、动态时序模拟的优缺点。
（威盛VIA 2003.11.06 上海笔试试题）19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。
（威盛VIA2003.11.06 上海笔试试题）20、给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入，使得输出依赖于关键路径。
（未知）21、逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等。
（未知）22、卡诺图写出逻辑表达使。
（威盛VIA 2003.11.06 上海笔试试题）23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和。
（威盛）24、please show the CMOS inverter schmatic,layout and its cross sectionwith P- well process.Plot its transfer curve (Vout-Vin) And also explain the operation region of PMOS and NMOS for each segment of the transfer curve? （威盛笔试题c ircuit design-beijing-03.11.09）25、To design a CMOS invertor with balance rise and fall time,please define the ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大？（仕兰微电子）27、用mos管搭出一个二输入与非门。
（扬智电子笔试）28、please draw the transistor level schematic of a cmos 2 ｉｎｐｕｔ AND gate and explain which ｉｎｐｕｔ has faster response for output rising edge.(less delay time)。
（威盛笔试题circuit design-beijing-03.11.09）29、画出NOT,NAND,NOR的符号，真值表，还有transistor level的电路。
（Infineon笔试）30、画出CMOS的图，画出tow-to-one mux gate。
（威盛VIA 2003.11.06 上海笔试试题）31、用一个二选一mux和一个inv实现异或。
（飞利浦－大唐笔试）32、画出Y=A*B+C的cmos电路图。
（科广试题）33、用逻辑们和cmos电路实现ab+cd。
（飞利浦－大唐笔试）34、画出CMOS电路的晶体管级电路图，实现Y=A*B+C(D+E)。
（仕兰微电子）35、利用4选1实现F(x,y,z)=xz+yz’。
（未知）36、给一个表达式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现（实际上就是化简）。
37、给出一个简单的由多个NOT,NAND,NOR组成的原理图，根据输入波形画出各点波形。
（Infineon笔试）38、为了实现逻辑（A XOR B）OR （C AND D），请选用以下逻辑中的一种，并说明为什么？1）INV 2）AND 3）OR 4）NAND 5）NOR 6）XOR 答案：NAND（未知）39、用与非门等设计全加法器。
（华为）40、给出两个门电路让你分析异同。
（华为）41、用简单电路实现，当A为输入时，输出B波形为…（仕兰微电子）42、A,B,C,D,E进行投票，多数服从少数，输出是F（也就是如果A,B,C,D,E中1的个数比0多，那么F输出为1，否则F为0），用与非门实现，输入数目没有限制。
（未知）43、用波形表示D触发器的功能。
（扬智电子笔试）44、用传输门和倒向器搭一个边沿触发器。
（扬智电子笔试）45、用逻辑们画出D触发器。
（威盛VIA 2003.11.06 上海笔试试题）46、画出DFF的结构图,用verilog实现之。
（威盛）47、画出一种CMOS的D锁存器的电路图和版图。
（未知）48、D触发器和D锁存器的区别。
（新太硬件面试）49、简述latch和filp-flop的异同。
（未知）50、LATCH和DFF的概念和区别。
（未知）51、latch与register的区别,为什么现在多用register.行为级描述中latch如何产生的。
（南山之桥）52、用D触发器做个二分颦的电路.又问什么是状态图。
（华为）53、请画出用D触发器实现2倍分频的逻辑电路？（汉王笔试）54、怎样用D触发器、与或非门组成二分频电路？（东信笔试）55、How many flip-flop circuits are needed to divide by 16? (Intel) 16分频？56、用filp-flop和logic-gate设计一个1位加法器，输入carryin和current-stage，输出carryout和next-stage. （未知）57、用D触发器做个4进制的计数。
（华为）58、实现N位Johnson Counter,N=5。
（南山之桥）59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器，15进制的呢？（仕兰微电子）60、数字电路设计当然必问Verilog/VHDL，如设计计数器。
（未知）61、BLOCKING NONBLOCKING 赋值的区别。
（南山之桥）62、写异步D触发器的verilog module。
（扬智电子笔试）module dff8(clk , reset, d, q);ｉｎｐｕｔ clk;ｉｎｐｕｔ reset;ｉｎｐｕｔ [7:0] d;output [7:0] q;reg [7:0] q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule63、用D触发器实现2倍分频的Verilog描述？（汉王笔试）module divide2( clk , clk_o, reset);ｉｎｐｕｔ clk , reset;output clk_o;wire in;reg out ;always @ ( posedge clk or posedge reset)if ( reset)out <= 0;elseout <= in;assign in = ~out;assign clk_o = out;endmodule64、可编程逻辑器件在现代电子设计中越来越重要，请问：a) 你所知道的可编程逻辑器件有哪些？ b) 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。
（汉王笔试）PAL，PLD，CPLD，FPGA。
module dff8(clk , reset, d, q);ｉｎｐｕｔ clk;ｉｎｐｕｔ reset;ｉｎｐｕｔ d;output q;reg q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule65、请用HDL描述四位的全加法器、5分频电路。
（仕兰微电子）66、用VERILOG或VHDL写一段代码，实现10进制计数器。
（未知）67、用VERILOG或VHDL写一段代码，实现消除一个glitch。
（未知）68、一个状态机的题目用verilog实现（不过这个状态机画的实在比较差，很容易误解的）。
（威盛VIA 2003.11.06 上海笔试试题）69、描述一个交通信号灯的设计。
（仕兰微电子）70、画状态机，接受1，2，5分钱的卖报机，每份报纸5分钱。
（扬智电子笔试）71、设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱数。
（1）画出fsm（有限状态机）；（2）用verilog编程，语法要符合fpga设计的要求。
（未知）72、设计一个自动饮料售卖机，饮料10分钱，硬币有5分和10分两种，并考虑找零：（1）画出fsm（有限状态机）；（2）用verilog编程，语法要符合fpga设计的要求；（3）设计工程中可使用的工具及设计大致过程。
（未知）73、画出可以检测10010串的状态图,并verilog实现之。
