常用螺纹(攻丝)表

底孔一般是指用丝锥攻内螺纹之前所预制的孔的直径，一般指加工件的内置圆孔，最底或最上面的圆形孔洞，称之为底孔。

推荐查阅螺纹攻丝底孔对照图：时就会卡住丝锥，这时丝锥容易折断；若过大，就会使攻出的螺纹牙型高度不够而形成废品。

螺纹配合根据不同的国际标准，需要有相应的配合公差，可以查钳工手册。

底孔如果是沉孔还需考虑攻丝排削影响！丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距攻丝，指的是用一定的扭矩将丝锥旋入要钻的底孔中加工出内螺纹。

“刚性攻丝”又称“同步进给攻丝”。

在攻丝中选择适合的润滑剂很重要。

工件上螺纹底孔的孔口要倒角，通孔螺纹两端都倒角。

（2）工件夹位置要正确，尽量使螺纹孔中心线置于水平或竖直位置，使攻丝容易判断丝锥轴 [1]攻丝示意图线是否垂直于工件的平面。

在攻丝开始时，要尽量把丝锥放正，然后对丝锥加压力并转动绞手，当切入1-2圈时，仔细检查和校正丝锥的位置。

一般切入3-4圈螺纹时，丝锥位置应正确无误。

以后，只须转动绞手，而不应再对丝锥加压力，否则螺纹牙形将被损坏。

攻丝时，每扳转绞手1/2-1圈，就应倒转约1/2圈，使切屑碎断后容易排出，并可减少切削刃因粘屑而使丝锥轧住现象。

遇到攻不通的螺孔时，要经常退出丝锥，排除孔中的切屑。

攻塑性材料的螺孔时，要加润滑冷却液。

对于钢料，一般用机油或浓度较大的乳化液，要求较高的可用菜油或二硫化钼等。

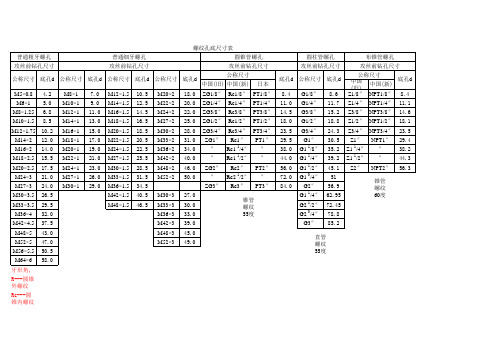

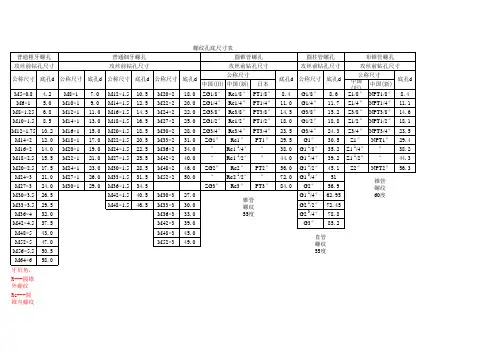

以下是常用粗牙公制螺纹钻底孔尺寸对应表。

一般情况等于外径-螺距M1 Φ0.75M2 Φ1.6M3 Φ2.5M4 Φ3.3M5 Φ4.2M6 Φ5M8 Φ6.75M10 Φ8.5M12 Φ10.25M14 Φ12M16 Φ14M18 Φ15.5M20 Φ17.5M22 Φ19.5M24 Φ21M27 Φ24M30 Φ26.5螺纹钻孔底径计算一般按下列公式：1.攻公制螺纹：螺距t<1毫米，dz=d-tt＞1毫米，dz=d-（1.04～1.06)t式中t——螺距（毫米）dz——攻丝前钻孔直径（毫米）d——螺纹公称直径（毫米）2.攻英制螺纹：螺纹公称直径铸铁与青铜钢与黄铜3/16"～5/8" dz＝25（d-1/n) dz＝25（d-1/n)+0.1 3/4"～11/2" dz＝25（d-1/n) dz＝25（d-1/n) +0.2式中dz——攻丝前钻孔直径（毫米）d——螺纹公称直径（英寸）n——每英寸牙数首先，要知道螺纹的外径D,螺距T,螺纹底孔直径d=D-T。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公司外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

然后根据具体情况调整至合适加工底孔直径，具体参考https:///a6516065915291828749/三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

NPT螺纹底孔表(螺纹牙型高度为75%时的推荐钻头尺寸)准备攻丝的螺纹钻头规格代码(最接近的英制分数规格) 英制小数规格1/8"-27NPT 字母R - .33901/4"-18NPT 7/16" 7/16" .43753/8"-18NPT 37/64"37/64" .57811/2"-14NPT 45/64" 45/64".70313/4"-14NPT 59/64"59/64" .92191"-11½ NPT 15/32" 15/32" 1.15621¼"-11 ½ NPT 1½" 1½" 1.50001½"-11 ½ NPT 147/64" 147/64" 1.73442"-11½ NPT 27/32" 27/32" 2.2188螺紋規格表螺紋規格表发布时间：2007年6月25日Audo look6.0下载螺紋規格表螺紋規格表平行螺紋平行螺紋螺 紋 的 種 類 記 號 規 格 螺紋山的角度SIZE 推 拔 牙規規格公制普通螺紋 JIS B 0205B 0215 JIS B 0251 JIS B 0209 4H、5H、6H、7H公制細螺紋JIS B 0207B 02154h、6h、8g、8gJIS B 0052 MJIS B 0211 1~300公制普通螺紋 JIS B 0205 JIS B 0251 JIS B 02091級、2級、3級付 屬 書公制細螺紋 JIS B 0207 JIS B 0252 JIS B 0211 付 屬 書美制普通螺紋 UNC JIS B 0206NO. 1~4 3B、2B、1B JIS B 0255 JIS B 0210美制細螺紋 UNF JIS B 0208NO. 0~11/2 3A、2A、1A JIS B 0256 JIS B 0212UNC NO. 1~4UNF 60° NO. 0~11/2 ANSI B1.3UNEF NO.12~111/16 3B、2B、1B美制螺紋 UNS ANSI B1.1 NO.10~6 3A、2A、1A ─ 4UN、6UN、8UN12UN、16UN、20UN 5/16~6 ANSI B1.228UN、32UNUNC 0.073~0.164 3B、2B、1B ABS HAND BOOK 美制螺紋(MIL規格) UNF MIL-S-7742B 0.060~1.5 3A、2A、1A H2812UN 1.75 ~6UNJC 0.073~4UNJF 0.060~1.5美制螺紋(MIL規格)UNJEFMIL-S-8879A0.216~1.68753B、3ANBS HAND BOOK 8UNJ 1.0625~4 H2812UNJ 0.625~616UNJ 0.4375~6管用平行螺紋(本體規格) G JIS B 0202 55° 1/16~6 ─管用平行螺紋(付屬書) PF 1/8~12 A級、B級 JIS B 0254 管用平行母螺紋(本體規格) Rp JIS B 0203 55° 1/16~6─ ─管用平行母螺紋(付屬書) PS 1/8~12 JSI B 0253 厚鋼電線管螺紋 CTG JIS B 0204 55° 16 ~104 ─ ─薄鋼電線管螺紋 CTC JIS B 0204 80° 15 ~ 75 ─ ─ NPSC 1/8~4 ─NPSM ANSI B2.1 1/8~6 2B、2A ANSI B2.1美制管用平行螺紋 NPSL60°1/8~12NPSH ANSI B2.1、B2.4 1/2~4 ─ ANSI B2.4 NPSFANSI B2.21/16~3ANSI B2.2 NPSI 1/16~3英制管用平行螺紋 G BS 2779:1973 55° 1/16~6 ─公制台形螺紋 Tr JIS B0216 B02717 B021830° 8 ~300 7H、8H、7e、8c30度台形螺紋(付屬書) TM JIS B 0216 10 ~300 ─ ─ 29度台形螺紋 TW JIS B 0222 10 ~100愛克姆螺紋(美制) ACME ANSI B1.5 29°5G、4G、3G、2GANSI B1.5 1/4 ~ 5 6C、5C、4C、3C、2CSTUB ACME ANSI B1.8 ─ ANSI B1.8 BUTT ANSI B1.9 7°X45° 1/2~ 24 class3、class2 ANSI B1.9腳踏車用螺紋(一般用)BC JIS B 0225 5/16~19/16 ─ JMAS 4002腳踏車用螺紋(幅條用) 1.8~ 4針車用螺紋 SM JIS B 0226 1/16~13/16 1級、2級、3級 ─ 照相機的三角取付螺紋 U JIS B 7103 1/4、3/8 JCIS 3-63 照相機鏡頭付屬品取付螺紋 M JIS B 7111 60° 13.5~95內燃機關用 —M、PF JIS B 8031 10S~18S、1/2S ─ ─ 植入 STUD JIS B 1173 4 ~20汽車用輪胎風嘴用螺紋 TV JIS D 4208 5 ~17汽車用CTV JIS D 9422 5 ~ 8 JMAS 4002電球類內外牙用螺紋 E JIS C 7709 10 ~40 JEL 902、903 給水栓取付螺紋 － JIS B 2061 55° 13、20、25 ─鋼線 用口金 － JIS Z 1604 26.44、59.62斜行螺紋斜行螺紋螺 紋 的 種 類 記 號 規 格螺紋山的角度SIZE 推 拔牙規規格管用錐形螺紋(本體規格) R JIS B 0203 1/16~6管用錐形螺紋(付屬書) PT 1/8~12 JIS B 0253英制管用錐形螺紋 Rc、RBS 21:197355°1/16~6BS 21: BS21:1973Rp(平行美制管用錐形螺紋 NPTANSI B2.11/16~240D 1/16ANSI B2.1 NPTR 1/2~4管用錐形螺紋 NPTFANSI B2.2 60° 1/16~3ANSI B2.2(乾式油封螺紋)PTF-SAESHORT 1/16~3管用螺紋(MIL規格) ANPT MIL-P-7105B 1/16~3 MIL-P-7105B照相機用 — 取付 M JIS B 7104 3.4 28° JCIS 4-63人造黑鉛電極接續螺紋 ─ JIS B 7201 3T~24T 1/3 JIS R 7202高壓瓦斯容器弁取付螺紋 ─ JIS B 8241 V1、V2、V3溶解 容器用弁─ JIS B 8244 55° 39 3/26 JIS B 8244-6 液化石油瓦斯容器用弁螺紋 ─ JIS B 8245 V1、V2 解 說高壓瓦斯容器用弁螺紋 ─ JIS B 8246 V1、V2、V3瓦斯容器螺紋 ─ BS 341:Part 1、2 55°60° 0.6~1.25 1/8 BS 341:Part 1、2螺纹规格-美制、英制、公制 2007-06-21 14:49美制细牙UNF 2A外螺纹大（UNFUN）2B内螺纹小径（UN、UNF）序号规格型号 最大 最小 公差 最小 最大 公差1 7/16"-20 11.079 10.874 0.206 9.728 10.033 0.3052 1/2"-20 12.667 12.461 0.206 11.328 11.608 0.2793 9/16"-18 14.252 14.031 0.221 12.751 13.081 0.3304 3/4"-16 19.012 18.773 0.239 17.323 17.678 0.3565 7/8"-14 22.184 21.923 0.262 20.269 20.676 0.4066 11/16-12 26.944 26.655 0.290 24.689 25.146 0.4577 15/16-12 33.294 33.005 0.290 31.039 31.496 0.4578 15/8-12 41.229 40.940 0.290 38.989 39.446 0.4579 17/8-12 47.579 47.290 0.290 45.339 45.796 0.45710 21/2-12 63.452 63.162 0.290 61.214 61.671 0.457 公制细牙 6g外螺纹大径 6H内螺纹小径1 M10*1 9.974 9.794 0.180 8.917 9.157 0.2402 M12*1.5 11.968 11.732 0.236 10.376 10.676 0.3003 M14*1.5 13.968 13.732 0.236 12.376 12.676 0.3004 M16*1.5 15.968 15.732 0.236 14.376 14.676 0.3005 M18*1.5 17.968 17.732 0.236 16.376 16.676 0.3006 M20*1.5 19.968 19.732 0.236 18.376 18.676 0.3007 M22*1.5 21.968 21.732 0.236 20.376 20.676 0.3008 M24*1.5 23.968 23.732 0.236 22.376 22.676 0.3009 M26*1.5 25.968 25.732 0.236 24.376 24.676 0.30010 M27*1.5 26.968 26.732 0.236 25.376 25.676 0.30011 M30*1.5 29.968 29.732 0.236 28.376 28.676 0.30012 M27*2 26.962 26.682 0.280 24.835 25.210 0.37513 M30*2 29.962 29.682 0.280 27.835 28.210 0.37514 M33*2 32.962 32.682 0.280 30.835 31.210 0.37515 M36*2 35.962 35.682 0.280 33.835 34.210 0.37516 M42*2 41.962 41.682 0.280 39.835 40.210 0.375英制管螺纹1 G1/8-28 9.728 9.514 0.214 8.566 8.848 0.2822 G1/4-19 13.157 12.907 0.250 11.445 11.890 0.4453 G3/8-19 16.662 16.412 0.250 14.950 15.395 0.4454 G1/2-14 20.955 20.671 0.284 18.631 19.172 0.5415 G3/4-14 26.441 26.157 0.284 24.117 24.658 0.5416 G1-11 33.249 32.889 0.360 30.291 30.931 0.640-11 41.910 41.550 0.360 38.952 39.592 0.640 7 G11/48 G11/-11 47.803 47.443 0.360 44.845 45.485 0.640 2螺纹规格-美制、英制、公制2007-06-21 14:49美制细牙UNF 2A外螺纹大（UNFUN）2B内螺纹小径（UN、UNF）序号规格型号 最大 最小 公差 最小 最大 公差1 7/16"-20 11.079 10.874 0.206 9.728 10.033 0.3052 1/2"-20 12.667 12.461 0.206 11.328 11.608 0.2793 9/16"-18 14.252 14.031 0.221 12.751 13.081 0.3304 3/4"-16 19.012 18.773 0.239 17.323 17.678 0.3565 7/8"-14 22.184 21.923 0.262 20.269 20.676 0.4066 11/16-12 26.944 26.655 0.290 24.689 25.146 0.4577 15/16-12 33.294 33.005 0.290 31.039 31.496 0.4578 15/8-12 41.229 40.940 0.290 38.989 39.446 0.4579 17/8-12 47.579 47.290 0.290 45.339 45.796 0.45710 21/2-12 63.452 63.162 0.290 61.214 61.671 0.457 公制细牙 6g外螺纹大径 6H内螺纹小径1 M10*1 9.974 9.794 0.180 8.917 9.157 0.2402 M12*1.5 11.968 11.732 0.236 10.376 10.676 0.3003 M14*1.5 13.968 13.732 0.236 12.376 12.676 0.3004 M16*1.5 15.968 15.732 0.236 14.376 14.676 0.3005 M18*1.5 17.968 17.732 0.236 16.376 16.676 0.3006 M20*1.5 19.968 19.732 0.236 18.376 18.676 0.3007 M22*1.5 21.968 21.732 0.236 20.376 20.676 0.3008 M24*1.5 23.968 23.732 0.236 22.376 22.676 0.3009 M26*1.5 25.968 25.732 0.236 24.376 24.676 0.30010 M27*1.5 26.968 26.732 0.236 25.376 25.676 0.30011 M30*1.5 29.968 29.732 0.236 28.376 28.676 0.30012 M27*2 26.962 26.682 0.280 24.835 25.210 0.37513 M30*2 29.962 29.682 0.280 27.835 28.210 0.37514 M33*2 32.962 32.682 0.280 30.835 31.210 0.37515 M36*2 35.962 35.682 0.280 33.835 34.210 0.37516 M42*2 41.962 41.682 0.280 39.835 40.210 0.375英制管螺纹1 G1/8-28 9.728 9.514 0.214 8.566 8.848 0.2822 G1/4-19 13.157 12.907 0.250 11.445 11.890 0.4453 G3/8-19 16.662 16.412 0.250 14.950 15.395 0.4454 G1/2-14 20.955 20.671 0.284 18.631 19.172 0.5415 G3/4-14 26.441 26.157 0.284 24.117 24.658 0.5416 G1-11 33.249 32.889 0.360 30.291 30.931 0.640-11 41.910 41.550 0.360 38.952 39.592 0.640 7 G11/48 G11/-11 47.803 47.443 0.360 44.845 45.485 0.640 2管螺纹规格及工具管螺纹规格及工具 前 言管螺纹在自来水、煤气、油压系统等，我们生活中看不到的地方，普遍被使用。
