简述电力技术改造工程摘要：在电力系统的工程中，技改工程占了相当大的比重。
而在技改工程中，由于情况复杂，经常会出现很多让人意想不到的问题。
本文针对这些问题作一分析。
以供交流！关键词：电力技术；改造工程0、引言随着南方电网的同步相量测量装置配置和运行管理规定的颁布，整个广东电网很多变电站开始了增加同步相量测量装置（下面简称PMU）的技改工程。
过去PMU 多数是500 kV 变电站才需要配备，很多220 kV 增加该装置时，就容易出现遗漏PMU 通道的问题。
根据PMU 的配置和运行管理规定，PMU 装置应不少于3 个网络接口，支持接入2 M 专线通道（接入MSTP 口或经路由设备接入E1 口），支持接入调度数据网。
另外，PMU 装置必须具备可靠性高的自身安全防护措施，不得与安全等级较低的系统直接相连。
那么根据上述要求，在技改工程中，增加PMU 装置前，就需要核实下列情况：（1）核实PMU 装置的调度管理关系。
本工程的PMU 装置是归由地调管理还是中调管理，还是说由地调接收PMU 信息，然后在转发中调，或者是地调和中调同时转发，对于通信专业的路由关系有不同的要求。
（2）核实站内的二次安全防护系统的配置情况。
根据规定，站内需配备二次安全防护系统，PMU 装置属于安全防护二区，需通过二次安全防护系统才能接入调度数据网。
如果站内没有二次安全防护系统，那么则需考虑是否在同一工程中增加。
（3）由于规定中没有明确网络接口的速率，一般来说是采用100 M 的网络接口。
是否需要使用更高速率的网络接口，或者可以降低使用，这些均需和相关部门沟通核实。
2 基建工程配套对侧变电站扩建工程在基建工程中，往往需要在220 kV 线路或110 kV 线路的对侧变电站进行扩建工程。
若设计人员经验不足，往往容易遗漏一些需要核实的情况。
（1）首要核实的是现有相关线路的保护配置情况，若为高频通道保护，则还需核实高频通道的频率，以及阻波器安装在哪一相。
附件中国南方电网调度自动化运行规定(征求意见稿）中国南方电网系统运行部（中国南方电网电力调度控制中心）2011年4月前言为贯彻落实公司安全生产体系化、规范化、指标化总体目标,完善调度自动化专业标准体系，规范南方电网调度自动化一体化运行，制定本规定.本规定由南方电网系统运行部(南方电网电力调度控制中心)提出并归口.本规定由南方电网系统运行部（南方电网电力调度控制中心）负责解释。
本规定主要起草单位：南方电网系统运行部（南方电网电力调度控制中心）。
本规定参与起草单位：广东电网电力调度控制中心、广西电网电力调度控制中心、云南电力调度控制中心、贵州电网公司电力调度控制中心、海南电网电力调度控制中心。
本规定主要起草人员：本规定首次发布时间：2010年9月，修订时间：2011年6月.目录1 范围 (3)2 规范性引用文件 (3)3 总则 (4)4 职责 (4)5 术语和定义 (5)6 运行管理界面划分 (7)7 值班管理 (8)8 维护管理 (11)9 检验管理 (15)10 检修管理 (17)11 信息管理 (20)12 应用管理 (21)13 运行分析 (21)14 运行缺陷管理 (23)15 反措管理 (25)16 设备停退用管理 (26)17 应急处置 (26)18 运行协调 (28)19 运行环境 (29)20 运行资料 (30)21 技术支持 (30)附录A:主站调度自动化系统运行巡视内容和检查方法（资料性附录) (33)附录B:主站调度自动化系统值班巡视表（资料性附录） (36)附录C：调度自动化系统运行缺陷管理流程（资料性附录） (42)附录D：调度自动化系统运行缺陷整改流程(资料性附录） (43)附录E：调度自动化系统主站运行缺陷定义表（资料性附录） (44)附录F:调度自动化系统厂站运行缺陷定义表（资料性附录） (45)附录G：主站调度自动化系统工作票（规范性附录） (46)附录H:主站调度自动化系统操作票（规范性附录） (54)附录I:南方电网调度自动化工作联系单(规范性附录) (58)附录J:故障处理记录表（规范性附录) (59)附录K：调度自动化系统缺陷处理单（规范性附录） (61)附录L：调度自动化系统缺陷整改单（规范性附录) (62)附录M：调度自动化系统运行缺陷统计表（规范性附录) (64)中国南方电网调度自动化运行规定（2011年版）1范围本规定明确了南方电网调度自动化运行工作的组织体系、职责分工。
电网调度自动化运行规定附件中国南方电网调度自动化运行规定(征求意见稿）中国南方电网系统运行部（中国南方电网电力调度控制中心）2011年4月前言为贯彻落实公司安全生产体系化、规范化、指标化总体目标，完善调度自动化专业标准体系，规范南方电网调度自动化一体化运行，制定本规定。
本规定由南方电网系统运行部（南方电网电力调度控制中心）提出并归口。
本规定由南方电网系统运行部（南方电网电力调度控制中心）负责解释。
本规定主要起草单位：南方电网系统运行部（南方电网电力调度控制中心）。
本规定参与起草单位：广东电网电力调度控制中心、广西电网电力调度控制中心、云南电力调度控制中心、贵州电网公司电力调度控制中心、海南电网电力调度控制中心。
本规定主要起草人员：本规定首次发布时间：2010年9月，修订时间：2011年6月。
目录1 范围 (4)2 规范性引用文件 (4)3 总则 (6)4 职责 (7)5 术语和定义 (9)6 运行管理界面划分 (13)7 值班管理 (15)8 维护管理 (22)9 检验管理 (31)10 检修管理 (35)11 信息管理 (42)12 应用管理 (43)13 运行分析 (45)14 运行缺陷管理 (49)15 反措管理 (54)16 设备停退用管理 (54)17 应急处置 (55)18 运行协调 (58)19 运行环境 (62)20 运行资料 (63)21 技术支持 (64)附录A：主站调度自动化系统运行巡视内容和检查方法（资料性附录） (69)附录B：主站调度自动化系统值班巡视表（资料性附录） (74)附录C：调度自动化系统运行缺陷管理流程（资料性附录） (89)附录D：调度自动化系统运行缺陷整改流程（资料性附录） (91)附录E：调度自动化系统主站运行缺陷定义表（资料性附录） (92)附录F：调度自动化系统厂站运行缺陷定义表（资料性附录） (95)附录G：主站调度自动化系统工作票（规范性附录） (98)附录H：主站调度自动化系统操作票（规范性附录） (112)附录I：南方电网调度自动化工作联系单（规范性附录） (118)附录J：故障处理记录表（规范性附录） (120)附录K：调度自动化系统缺陷处理单（规范性附录） (123)附录L：调度自动化系统缺陷整改单（规范性附录） (126)附录M：调度自动化系统运行缺陷统计表（规范性附录） (129)中国南方电网调度自动化运行规定（2011年版）1范围本规定明确了南方电网调度自动化运行工作的组织体系、职责分工。

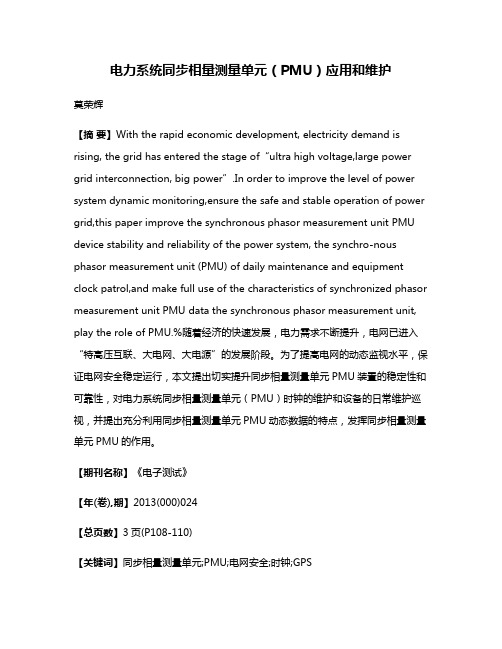

电力系统同步相量测量单元（PMU）应用和维护莫荣辉【摘要】With the rapid economic development, electricity demand is rising, the grid has entered the stage of“ultra high voltage,large power grid interconnection, big power”.In order to improve the level of power system dynamic monitoring,ensure the safe and stable operation of power grid,this paper improve the synchronous phasor measurement unit PMU device stability and reliability of the power system, the synchro-nous phasor measurement unit (PMU) of daily maintenance and equipment clock patrol,and make full use of the characteristics of synchronized phasor measurement unit PMU data the synchronous phasor measurement unit, play the role of PMU.%随着经济的快速发展，电力需求不断提升，电网已进入“特高压互联、大电网、大电源”的发展阶段。
为了提高电网的动态监视水平，保证电网安全稳定运行，本文提出切实提升同步相量测量单元PMU装置的稳定性和可靠性，对电力系统同步相量测量单元（PMU）时钟的维护和设备的日常维护巡视，并提出充分利用同步相量测量单元PMU动态数据的特点，发挥同步相量测量单元PMU的作用。
2019年中国南方电网有限责任公司设备管理规定1Q/CSG 中国南方电网有限责任公司企业管理制度中国南方电网有限责任公司设备管理规定Q/CSG 210019-2014目次1总则(2)2规范性引用文件(2)3术语和定义(2)4职责(3)5管理内容与方法(4)6附则(10)·中国南方电网有限责任公司设备管理规定1总则1.1 为加强和规范中国南方电网有限责任公司（以下简称公司）电力设备（以下简称设备）管理工作，提升设备管理水平，保障设备安全、可靠、经济运行，实现设备全生命周期管理，特制定本规定。
1.2 本规定对设备从选型、采购、安装、运维、检修、退役处置的全生命周期管理提出了规范性要求，适用于公司总部和所属发电、输电、供电企业。
2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定。
凡是不注日期的引用文件，其最新版本适用于本规定。
《中华人民共和国电力法》《中华人民共和国安全生产法》《中华人民共和国档案法》（中华人民共和国主席令〔1996〕第71号修正）《中华人民共和国产品质量法》（主席令7届第71号）3术语和定义3.1公司是指中国南方电网有限责任公司。
3.2分子公司是指超高压公司、调峰调频发电公司、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、广州供电局、深圳供电局等。
3.3基层单位是指超高压局、调峰调频发电厂、地市供电局、县级供电企业、直属机构（电科院、运检中心、计量中心等）。
3.4设备管理部门是指公司各级设备管理归口部门。
3.5设备专业管理部门是指公司所属负责发电、输电、变电、配电、计量等生产设备日常管理的职能部门，如生产设备管理部、系统运行部、市场营销部等。
3.6设备运维部门是指基层单位生产工作的实施主体，也是设备管理单位承担设备运维工作的机构。
包括：a)超高压局的输变电管理所（或输电管理所、变电管理所）；b)调峰调频发电厂的运行中心、检修中心；c)广州、深圳供电局有限公司、地市供电局的输电管理所、变电管理所、电力调度控制中心、试验所（电力试验研究院）；d)城区供电局配电部、城区供电局乡镇供电所；配电管理所、检修中心、工作站、供电所；e)县级供电企业（分公司)的乡镇供电所；f)县级供电企业（子公司)的输变电管理所（或输电管理所、变电管理所）、电力调度控制中心、乡镇供电所。
南方电网关口电能计量装置运行管理办法（试行）1、总则1.1 为规范中国南方电网有限责任公司（以下简称“网公司"）直管的用于贸易结算和考核的南方电网关口电能计量装置的运行管理工作,明确管理的职责和范围,确保关口电能计量量值的准确统-和装置的安全可靠运行，根据《DL/T448—2000 电能计量装置技术管理规程》（以下简称“管理规程”）等有关规定，结合公司的实际，特制定本办法.1。
2 本办法适用于网公司直管的南方电网关口电能计量装置的运行、维护、管理。
1.3 南方电网计量关口相关的单位均应遵守本办法，各省公司其它计量关口的运行维护管理可参照本办法执行.2、南方电网计量关口的定义和设置2。
1 南方电网计量关口是指与网公司有直接电量贸易结算关系或管理考核用的各电量计量点，包括网公司内互联电网与各省网、统调发电厂、直供用户以及南方电网与外部电网相互间计量电量的关口等。
考虑到旁路代供的情况，各关口计量点的旁路可作为南方电网计量关口.2。
2 关口电能计量装置包括各种类型电能表、计量用电流、电压互感器及其二次回路、计量封印、电能计量柜（箱)等。
2。
3 互联电网与各省网的关口计量点原则上设置在其产权分界点,具体的结算关口点应在购售电合同中明确。
2.4 互联电网与统调发电厂的关口计量点原则上设置在其产权分界点,并应在并网协议中明确。
如在产权分界点处不能准确计量上网电量，则关口计量点原则上设置在发电机升压变变高侧（对三圈变增加变中侧）和启备变变高侧,但线路与变压器损耗的有功与无功电量均须由产权单位负担。
2。
5 互联电网与直供用户的关口计量点原则上设置在其产权分界点，并应在供用电合同中明确。
2。
6 因特殊原因暂不能按以上原则设置南方电网计量关口的，须考虑相应的线变损补偿。
3、职责分工3。
1 市场交易部负责南方电网计量关口的归口管理.工程建设部、生产技术部、超高压输变电公司、调度通信中心、各省公司按职能分工负责相应的工作。
中国南方电网同步相量测量装置（PMU）配置和运行管理规定中国南方电网同步相量测量装置(PMU)配置和运行管理规定中国南方电网同步相量测量装置（PMU）配置和运行治理规定（试行）1范畴本规定适用于中国南方电网PMU装置的配置和运行治理。
南方电网公司各有关部门和单位、南方电网各并网发电企业，均应遵守本规定；有关单位在南方电网开展PMU装置的设计、施工、制造、运行爱护等工作时，也应遵守本规定。
2总则2.1为保证南方电网“广域测量系统”（以下简称“W AMS系统”）的安全、可靠运行，为电网运行提供准确的动态数据和故障信息，依据《电力系统安全稳固导则》（DL755－2001）、《电网运行准则》（DL/T 1040-200 7）、《电网运行规则（试行）》（电监会22号令）、《中国南方电网电力调度治理规程》（Q/CSG 2 1003-2008）等有关规程规定，结合南方电网实际情形，特制定本规定。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓舞按照本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEEE C37.118- 2005 电力系统同步相量标准ANSI/IEEE C37.111-1991 电力系统暂态数据交换通用格式DL/T 478-2001 静态继电爱护及安全自动装置通用技术条件GB/T 14285-2006 继电爱护和安全自动装置技术规程国家电力监管委员会5号令电力二次系统安全防护规定南方电网电力二次系统安全防护技术实施规范DL 476-1992 电力系统实时数据通信应用层协议DL/T 995-2006 继电爱护和电网安全自动装置检验规程DL/T 553-1994 220kV～500kV电力系统故障动态记录技术准则DL/T 663-1999 220kV～500kV电力系统故障动态记录装置检测要求4术语和定义4.1相量phasor正弦量的复数表示形式。
中国南方电网同步相量测量装置(PMU)配置和运行管理规定中国南方电网同步相量测量装置（PMU）配置和运行治理规定（试行）1范畴本规定适用于中国南方电网PMU装置的配置和运行治理。
南方电网公司各有关部门和单位、南方电网各并网发电企业，均应遵守本规定；有关单位在南方电网开展PMU装置的设计、施工、制造、运行爱护等工作时，也应遵守本规定。
2总则2.1为保证南方电网“广域测量系统”（以下简称“W AMS系统”）的安全、可靠运行，为电网运行提供准确的动态数据和故障信息，依据《电力系统安全稳固导则》（DL755－2001）、《电网运行准则》（DL/T 1040-200 7）、《电网运行规则（试行）》（电监会22号令）、《中国南方电网电力调度治理规程》（Q/CSG 2 1003-2008）等有关规程规定，结合南方电网实际情形，特制定本规定。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓舞按照本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEEE C37.118- 2005 电力系统同步相量标准ANSI/IEEE C37.111-1991 电力系统暂态数据交换通用格式DL/T 478-2001 静态继电爱护及安全自动装置通用技术条件GB/T 14285-2006 继电爱护和安全自动装置技术规程国家电力监管委员会5号令电力二次系统安全防护规定南方电网电力二次系统安全防护技术实施规范DL 476-1992 电力系统实时数据通信应用层协议DL/T 995-2006 继电爱护和电网安全自动装置检验规程DL/T 553-1994 220kV～500kV电力系统故障动态记录技术准则DL/T 663-1999 220kV～500kV电力系统故障动态记录装置检测要求4术语和定义4.1相量phasor正弦量的复数表示形式。
《中国南方电网同步相量测量装置(PMU)配置和运行管理规定(试行)》要点附件:中国南方电网同步相量测量装置（PMU）配置和运行管理规定（试行）1范围本规定适用于中国南方电网PMU装置的配置和运行管理。
南方电网公司各相关部门和单位、南方电网各并网发电企业，均应遵守本规定；有关单位在南方电网开展PMU装置的设计、施工、制造、运行维护等工作时，也应遵守本规定。
2总则2.1为保证南方电网“广域测量系统”（以下简称“WAMS 系统”）的安全、可靠运行，为电网运行提供准确的动态数据和故障信息，依据《电力系统安全稳定导则》（DL755－2001）、《电网运行准则》（DL/T 1040-2007）、《电网运行规则（试行）》（电监会22号令）、《中国南方电网电力调度管理规程》（Q/CSG-2-2 1003-2008）等有关规程规定，结合南方电网实际情况，特制定本规定。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEEE C37.118- 2005 电力系统同步相量标准ANSI/IEEE C37.111-1991 电力系统暂态数据交换通用格式DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 14285-2006 继电保护和安全自动装置技术规程国家电力监管委员会5号令电力二次系统安全防护规定南方电网电力二次系统安全防护技术实施规范-3-DL 476-1992 电力系统实时数据通信应用层协议DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 553-1994 220kV～500kV电力系统故障动态记录技术准则DL/T 663-1999 220kV～500kV电力系统故障动态记录装置检测要求4术语和定义4.1相量phasor正弦量的复数表示形式。
中国南方电网有限责任公司电能计量管理规定————————————————————————————————作者：————————————————————————————————日期：Q/CSG 中国南方电网有限责任公司企业管理制度Q/CSG214001-2013电能计量管理规定2013-12-31发布2013-12-31实施目次1 总则 (1)2 规范性引用文件 (2)3 术语和定义 (3)4 职责 (8)5 管理内容与方法 (16)5.1 电能计量资产管理 (16)5.2 电能计量运行管理 (21)5.3 电能计量实验室管理 (25)6 附则 (28)附录A 业务分类表 (29)电能计量管理规定1总则1.1为加强中国南方电网有限责任公司（以下简称“公司”）电能计量管理，确保电能计量准确可靠，不断提升公司客户服务和价值创造核心能力，特制定本规定。
1.2电能计量管理目的是要保证电能计量量值准确、统一和计量装置运行的安全、可靠，保证电力市场公平、公正、公开，维护电力交易各方的合法权益，为公司经营决策提供电能量数据支撑，保障公司的经济效益和社会效益。
1.3按照集约化、专业化、精益化管理原则，实行公司、分子公司、地市供电局三级职能管理，各级市场营销部是电能计量的归口管理部门；网、省、地市三级计量中心是技术服务、技术监督、技术研究的计量技术机构，是电能计量装置和电能量数据管理中心。
1.4电能计量职能管理主要是制定电能计量管理制度、作业标准和技术标准，通过审批、监督、检查、指导等方式对电能计量业务进行管理。
1.5电能计量管理是市场营销领域的一级业务，可分为电能计量的资产管理、运行管理和实验室管理三个二级业务。
1.6本规定适用于公司总部各部门及超高压输电公司、调峰调频发电公司、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、广州供电局、深圳供电局和南网科研院（以下简称“各分子公司”）的电能计量管理工作。
南方电网调〔2017〕1号附件1中国南方电网调度运行操作管理规定中国南方电网有限责任公司2017年3月批准：江毅审定：许超英审核：刘映尚初审：唐卓尧杨俊权高孟平侯君编写：辛阔程哲孙雁斌王坚丁晓兵陈宏山翁振星张蔷目录1 总则 (1)2 术语和定义 (2)3 一般原则 (6)4 操作模式 (10)5 操作命令 (13)6 操作管理 (16)7 设备状态定义、操作命令及说明 (23)7.1 刀闸（隔离开关）、地刀（接地刀闸、接地隔离开关） (23)7.2 开关（断路器） (23)7.3 母线 (26)7.4 变压器 (31)7.5 高抗 (34)7.6 线路 (35)7.7 低压电容器、低压电抗器、交流滤波器 (42)7.8 倒母线操作 (46)7.9 串补 (47)7.10 电压互感器 (50)7.11 继电保护 (51)7.12 安自装置 (57)8 附则 (59)附录一调度操作命令票典型流程 (60)附录二调度预令票典型流程 (63)附录三调度操作命令票、许可操作书面命令格式 (65)附录四调度操作命令票（预令票）不合格、不规范标准 (68)附录五南方电网500kV线路保护及辅助保护调度命名原则 (70)附录六交流线路停复电操作流程 (72)附录七典型设备调度操作命令示例 (74)1总则1.1为规范南方电网调度运行操作，加强南方电网调度运行操作管理，保障南方电网安全、稳定运行，根据《中国南方电网调度管理规程》、《中国南方电网有限责任公司电力安全工作规程》等有关规程和规定，特制定本规定。
1.2南方电网各调度、生产运行单位以及并入南方电网的各发电单位均应遵守本规定。
本规定1-5章适用于南方电网各级电力调度机构调度运行操作。
6-7章适用于南方电网500kV交流系统的调度运行操作和南网总调直接调管的220kV交流系统的调度运行操作。
各省（区）中调可依据本规定自行制定其调管范围内220kV交流系统的调度运行操作规定。
附件：南方电网并网机组防止功率振荡运行管理规定（试行）1总则1.1为指导并规范南方电网并网发电机组的运行管理，提高电网及机组的安全稳定运行水平，防止机组功率振荡，结合南方电力系统的实际运行情况，特制定本规定，请各有关单位严格执行。
1.2本规定适用于南方电网并网发电厂运行管理。
2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规定。
DL/T1040-2007 电网运行准则DL/T711-1999 汽轮机调节控制系统试验导则DL/T656-2006 火力发电厂汽轮机控制系统验收测试规程DL/T843-2010 大型汽轮发电机组励磁系统技术条件Q/CSG114003-2012 南方电网同步发电机原动机及调节系统参数测试与建模导则Q/CSG114003-2011 南方电网同步发电机励磁系统参数实测与建模导则Q/CSG110006-2011 南方电网电力系统稳定器（PSS）技术条件Q/CSG114002-2011 南方电网电力系统稳定器整定试验导则Q/CSG110011-2011 南方电网相量测量装置（PMU）技术规范Q/CSG110004 -2012 南方电网自动发电控制（AGC）技术规范国家电力监管委员会22号令电网运行规则南方电监市场[2012]10号文南方区域发电厂并网运行管理实施细则（修订稿）南方电网调[2010]9号文南方电网同步发电机励磁系统、原动机及其调节系统参数实测与建模工作管理规定（2010年版）3术语和定义3.1自动发电控制（Automatic Generation Control，AGC）能量管理系统EMS中的一项重要功能，通过自动控制电厂机组的出力，实现对系统频率和联络线交换功率控制，保障电网安全、稳定、优质、经济运行。
中国南方电网安全自动装置管理规定1 总则1.1 为了实现南方电网的安全稳定运行，加强安全自动装置的管理工作，确保安全自动装置正确、可靠运行，依据《电力系统安全稳定导则》（DL755－2001）、《中国南方电网调度管理规定》，参照《中国南方电网继电保护管理规定》等有关规程规定，特制定本规定。
1.2 本规定所指的安全自动装置包括：电力系统稳定控制装置；电力系统自动解列装置；自动低频减负荷装置；自动低压减负荷装置；自动联切消除设备过负荷装置；频率越限切机装置；备用电源自动投入装置等保证电力系统安全稳定运行的自动装置。
1.3 南方电网安全自动装置建设实行统一规划，配套建设，专业技术全过程管理的原则。
1.4 南方电网安全自动装置配置与整定实行局部电网服从全网，低压电网服从高压电网的原则。
1.5 南方电网安全自动装置运行实行统一调度，分级管理，下级服从上级的原则。
1.6 本规定适用于中国南方电网。
中国南方电网有限责任公司（以下简称“公司”）各级计划、基建、生产部门，调度机构和发、输、变、供电单位，以及在南方电网从事有关安全自动装置科研、设计、施工、制造等工作的单位，均应遵守本规定。
2 安全自动装置专业管理机构2.1 中国南方电网电力调度通信中心（简称“南网总调”）是南方电网安全自动装置专业管理机构，代表公司行使安全自动装置专业管理职能。
2.2 各省（区）电网电力调度（通信）中心（简称“中调”）是本省（区）电网安全自动装置专业管理机构，行使对本省（区）电网安全自动装置的专业管理职能。
2.3 配置有电网安全自动装置的发电企业、超高压局或供电局（以下简称“设备运行维护单位”）应明确专业管理部门，承担规定的安全自动装置专业管理职能。
2.4 安全自动装置设备资产所属单位应明确负责该设备的运行维护单位。
设备运行维护单位未确定的，则设备的运行维护由该设备资产所属单位负责，并承担相应专业工作。
2.5 南网总调和各中调应明确其安全自动装置专业管理部门，并设安全自动装置管理专责；设备运行维护单位应设专职或兼职安全自动装置管理专责。
华东电网同步相量测量装置（PMU）运行管理规定（讨论稿）华东电力调度中心2006-9-12目录1. 总则 (3)1.1 编制目的 (3)1.2 编制依据及适用范围 (3)1.3 引用规程 (3)2. 职责分工 (4)2.1 分工原则 (4)2.2 华东网调 (4)2.3 四省一市调度中心 (4)2.4 华东电力试验研究院 (5)2.5 PMU维护单位 (5)3. 日常运行管理 (5)4. 设备管理 (6)4.1 接入主站及停、复役管理 (6)4.2 检修、大修、技改工作及备品备件 (7)5. 技术资料管理 (7)6. 运行指标 (8)6.1 PMU设备月可用率≥99% (8)6.2 PMU通道月可用率≥99.8% (8)6.3 GPS时钟月可用率≥90% (8)7. 其它 (8)1.总则1.1编制目的同步相量测量装置（以下简称PMU）是用于进行同步相量的测量和输出以及进行动态记录的装置，是华东电网广域动态信息监测分析保护控制（以下简称WAMAP系统）的子站设备。
为保证华东WAMAP 系统的安全、可靠运行，为电网调度提供正确、可靠数据，特制定本规定。
1.2编制依据及适用范围本规定依据国家电网公司、华东电网有限公司有关规定，结合华东电网运行、管理特点，用于规定华东电网WAMAP系统安全运行的基本要求和管理关系。
本管理办法适用于华东电力调度中心（以下简称华东网调）管辖范围内各变电站、电厂运行的PMU装置。
各相关单位必须遵照执行。
1.3引用规程《电网调度自动化系统运行管理规程》DL516-93《电力系统调度自动化设计技术规范》DL5003-91《华东电力系统调度规程》《电力系统二次安全防护规定》《电力系统实时动态监测系统技术规范》2.职责分工2.1分工原则PMU是华东电网WAMAP系统的厂站侧设备，PMU设备的运行管理应遵循统一领导、分级管理的原则。
涉及到的部门有：华东网调、四省一市调度中心、华东电力试验研究院、运行维护单位等。
附件:中国南方电网同步相量测量装置（PMU）配置和运行管理规定（试行）1范围本规定适用于中国南方电网PMU装置的配置和运行管理。
南方电网公司各相关部门和单位、南方电网各并网发电企业，均应遵守本规定；有关单位在南方电网开展PMU装置的设计、施工、制造、运行维护等工作时，也应遵守本规定。
2总则2.1为保证南方电网“广域测量系统”（以下简称“WAMS 系统”）的安全、可靠运行，为电网运行提供准确的动态数据和故障信息，依据《电力系统安全稳定导则》（DL755－2001）、《电网运行准则》（DL/T 1040-2007）、《电网运行规则（试行）》（电监会22号令）、《中国南方电网电力调度管理规程》（Q/CSG 2-1-1003-2008）等有关规程规定，结合南方电网实际情况，特制定本规定。
3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
IEEE C37.118- 2005 电力系统同步相量标准ANSI/IEEE C37.111-1991 电力系统暂态数据交换通用格式DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 14285-2006 继电保护和安全自动装置技术规程国家电力监管委员会5号令电力二次系统安全防护规定南方电网电力二次系统安全防护技术实施规范-2-DL 476-1992 电力系统实时数据通信应用层协议DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 553-1994 220kV～500kV电力系统故障动态记录技术准则DL/T 663-1999 220kV～500kV电力系统故障动态记录装置检测要求4术语和定义4.1相量phasor正弦量的复数表示形式。
相量的模代表正弦量的有效值，相量的幅角代表正弦量的相角。
4.2同步相量synchrophasor对信号以标准时间为基准进行同步采样并转换而得的相量称为同步相量。
电网同步相量之间的相位关系反映了电网相应交流电气量的实际相位关系。
4.3相量测量装置phasor measurement unit (PMU)用于进行同步相量的测量、记录和输出的装置。
PMU的核-3-心功能包括基于标准时钟信号的同步相量测量功能、失去标准时钟信号的守时功能、与主站之间实时通信功能。
4.4广域测量系统wide area measurement system (WAMS)以同步相量测量技术为基础，以电力系统动态过程监测、分析为目标的实时监测系统。
WAMS系统包括主站部分和子站部分，PMU装置是WAMS系统的子站设备。
4.5数据集中器data concentrator（DC）用于子站端接收和转发数据的通信装置。
能够同时接收多个通道的测量数据，并能实时向多个通道转发测量数据。
4.6子站substation安装在同一厂站的相量测量装置和数据集中器的集合。
子站可以是单台相量测量装置，也可以由多台相量测量装置和数据集中器构成。
一个子站可以同时向多个主站传送测量数据。
4.7主站main station安装在电力调度中心，用于接收、管理、存储、分析、显示-4-和转发动态同步相量数据的计算机系统。
4.8发电机内电势generator internal electromotive force同步发电机转子以同步速率旋转时，主磁场在气隙中形成旋转磁场，它“切割”定子绕组，在定子绕组内感应出的对称三相电动势，称为激磁电动势，又称发电机内电势。
4.9发电机功角power angle发电机内电势和机端电压正序相量之间的夹角称为发电机功角。
4.10动态数据dynamic dataPMU装置实时测量、计算得出的电力系统相量、功率、频率、开关量等数据。
4.11暂态数据transient dataPMU装置在电力系统出现扰动时自动记录下的电力系统电气量的瞬时值数据。
5职责划分-5-5.1南网总调5.1.1负责南方电网PMU的专业管理工作，对子公司、分公司及发电厂的PMU工作进行专业指导。
5.1.2贯彻执行国家有关法律法规、电力行业标准及相关规定，组织制定南方电网PMU装置的技术标准和管理规定并监督执行。
5.1.3负责南方电网PMU装置的运行统计评价，发布PMU 装置的运行信息。
5.1.4负责南方电网PMU装置的技术监督工作，对PMU 装置存在的重大缺陷提出整改要求。
5.1.5根据电网运行的需要，提出调度管辖范围内PMU装置的配置及技术改造要求。
5.1.6参与调度管辖范围内新、改（扩）建PMU装置的技术规范审查和设备选型。
5.1.7组织PMU装置技术信息交流和培训。
5.2各省（区）中调-6-5.2.1负责本省（区）电网PMU装置的专业管理,对调度管辖范围内各单位的PMU工作进行专业指导。
5.2.2贯彻执行国家、电力行业和南方电网公司的有关法律、标准和规定，参与南方电网PMU装置的技术标准和管理规定的制定工作。
5.2.3负责本省（区）电网PMU装置的运行统计评价，按要求将统计评价结果上报南网总调。
5.2.4负责本省（区）电网PMU装置的技术监督工作，对PMU装置存在的缺陷提出整改要求。
5.2.5根据本省（区）电网运行的需要，提出本省（区）电网PMU装置的配置及技术改造要求。
5.2.6参与本省（区）电网新、改（扩）建PMU装置的技术规范审查和设备选型。
5.2.7组织本省（区）电网PMU专业培训工作。
5.3分、子公司规划部门5.3.1在进行电力系统规划工作中，按照本规定的PMU配-7-置原则，与一次系统同步规划电网PMU装置。
5.4分、子公司工程建设管理部门5.4.1负责组织PMU装置的设计、施工、调试和竣工验收工作，并保证PMU装置与相应输变电工程的一次设备同步投入运行。
5.4.2及时向相应调度机构和设备运行维护单位提供PMU 装置的施工图纸、竣工图纸、技术说明书等技术资料。
5.5分、子公司生产技术部门5.5.1负责PMU装置的设备归口管理。
5.5.2负责组织PMU装置技术改造方案的编制、审查，落实技术改造资金，协调并监督技术改造方案的实施。
5.5.3负责组织PMU装置技术改造工程的设计、施工、调试和竣工验收，按照有关规定进行新建工程PMU装置的竣工验收。
5.5.4参与PMU装置的规划、设计审查及设备选型。
5.6发电企业-8-5.6.1按照本规定的PMU配置原则，与一次系统同步规划、建设发电厂的PMU装置。
5.6.2落实调度机构关于PMU装置的配置、技改和反措要求。
5.6.3负责本单位的PMU装置的运行维护工作。
5.7设备运行维护单位（超高压局、供电局和发电厂）5.7.1贯彻执行有关PMU装置的标准和规定。
5.7.2负责所维护PMU装置的现场测试验收工作。
5.7.3负责编写所维护PMU装置的现场运行规程；建立、健全所维护PMU装置的图纸资料及运行技术档案。
负责所维护PMU装置的运行维护和日常管理工作，掌握装置运行状况，及时分析处理异常情况。
做好PMU装置的运行统计工作，并按要求将运行统计结果上报PMU装置所属的专业管理部门。
5.7.4负责所维护PMU装置的定期检验工作。
5.7.5负责落实有关反事故措施，并根据所维护PMU装置的运行情况，提出所维护PMU装置的技改方案。
-9-5.7.6负责本单位PMU装置维护人员和运行人员的专业技术培训。
6配置原则和技术要求6.1布点原则6.1.1PMU的布点应满足电网稳定监视、分析、预警和决策的要求。
6.1.2单机容量300MW及以上的电厂、总装机容量500MW及以上的电厂应配置PMU装置。
6.1.3南方电网直流换流站、500kV变电站应配置PMU装置。
6.1.4地区小水电容量超过200MW的220kV变电站应配置PMU装置。
6.1.5其他稳定问题突出的发电厂和变电站，也应配置PMU 装置。
6.2技术要求6.2.1基本技术要求-10-6.2.1.1PMU装置的软件、硬件、结构设计及性能要求应遵循《继电保护和安全自动装置技术规程》（GB/T 14285-2006）、《静态继电保护及安全自动装置通用技术条件》（DL/T 478-2001）、《220kV～500kV电力系统故障动态记录技术准则》（DL/T 553-1994）、《远动设备及系统第4部分：性能要求》（GB/T17463-1998）等技术规范的要求。
6.2.1.2PMU装置应能够测量、存储和实时发送动态数据，应能与变电站自动化系统或发电厂监控系统交换数据。
6.2.2实时监测功能要求6.2.2.1为保证测量精度，PMU装置的交流电流回路应接入测量CT回路。
6.2.2.2 500kV变电站的PMU装置应同时接入站内所有500kV侧和200kV侧间隔的电压、电流量，并接入必要的开关量。
6.2.2.3直流换流站的PMU装置应同时接入站内所有交流出线、换流变压器交流侧电压、电流量，并接入必要的开关量。
6.2.2.4 220kV变电站的PMU装置应同时接入站内所有220kV侧主变和线路的电压、电流量，并接入必要的开关量。
220kV变电站的110kV出线，若所联系的110kV以下电网有较多电源或可能存在稳定问题，则也应将其电压、电流量接入PMU装置。
6.2.2.5发电厂的PMU装置应测量发电机内电势、功角、定子电压、定子电流、励磁电压、励磁电流和转速信号，接入送出线路的电压、电流量，并接入必要的开关量。
6.2.2.6 PMU装置应同步测量安装点的三相电压、三相电流和必要的开关量信号，并实时计算得出各电气量的三相基波相量、正/负/零序相量和系统频率。
6.2.2.7 PMU装置应将部分或全部动态数据实时传送到主站。
6.2.2.8PMU装置应具备同时向多个主站实时传送动态数据的能力。
6.2.2.9 PMU装置应能接受主站的召唤命令，向主站传送历史动态数据和暂态数据。
6.2.2.10 PMU装置应具备明确分类的异常告警信号，并接入厂站监控系统和WAMS主站，用于运行值班人员监视。
6.2.3动态数据记录功能要求6.2.3.1应能连续记录全部动态数据。
6.2.3.2当装置监测到电力系统发生扰动时，装置应能结合时标建立事件标识，并向主站发送告警信息。
6.2.3.3装置动态数据的最高记录速率应不低于100次/秒，并具有多种可选记录速率；装置动态数据的保存时间应不少于14天。
6.2.3.4记录的数据应有足够的安全性。
不应因直流电源中断而丢失已记录的数据；不应因外部访问而删除或中断记录数据；不应提供人工删除和修改记录数据的功能。
6.2.4暂态数据记录功能要求6.2.4.1电力系统出现扰动导致PMU装置所监测的电气量出现异常时，PMU装置应自动触发暂态数据记录功能，记录扰动前后各接入量的暂态数据。
