CNC编程注意事项和数控编程规定

CNC操作规范与质量控制一、引言CNC（Computer Numerical Control）是一种通过计算机控制的数控机床，广泛应用于各种加工行业。

为了确保CNC操作的准确性和质量，制定一套规范和质量控制措施是至关重要的。

二、CNC操作规范1. 操作前准备在进行CNC操作之前，操作人员应进行以下准备工作：- 检查机床的工作状态和刀具的状况，确保其正常运行。

- 检查工件的材料和尺寸是否符合要求。

- 确认加工程序和工艺路线是否正确，并进行必要的调整。

- 确保操作人员具备必要的技能和知识，包括CNC编程和操作技巧。

2. 安全操作CNC操作涉及到高速旋转的刀具和复杂的机床结构，因此必须遵守以下安全操作规范：- 穿戴个人防护装备，包括安全帽、护目镜、耳塞等。

- 禁止戴手套，以免被卷入机床。

- 禁止随意触摸机床和刀具，避免受伤。

- 禁止操作人员离开机床，以免发生意外。

3. 加工参数设置在进行CNC加工之前，需要根据工件的要求设置合适的加工参数：- 确定切削速度、进给速度和切削深度等参数。

- 根据工件材料和刀具特性，选择合适的冷却液和润滑剂。

- 设置工件夹持力和夹具的位置，确保工件稳定固定。

4. CNC编程规范CNC编程是CNC加工的关键环节，应遵循以下规范：- 使用标准的G代码和M代码进行编程，确保程序的可读性和可维护性。

- 尽量使用宏指令和子程序，提高编程效率和代码重用性。

- 对于复杂的加工过程，应进行仿真和验证，确保程序正确无误。

三、质量控制措施1. 刀具管理刀具是CNC加工中的重要因素，需要进行有效的管理和维护：- 定期检查刀具的磨损情况，及时更换磨损严重的刀具。

- 使用合适的切削液和润滑剂，减少刀具磨损和工件表面质量问题。

- 对于重复使用的刀具，进行定期的刀具磨砺和校准。

2. 工件测量和检验为了确保CNC加工的工件质量，需要进行测量和检验：- 使用合适的测量工具和设备，如千分尺、卡尺、投影仪等。

- 定期校准测量设备，确保其准确性和可靠性。

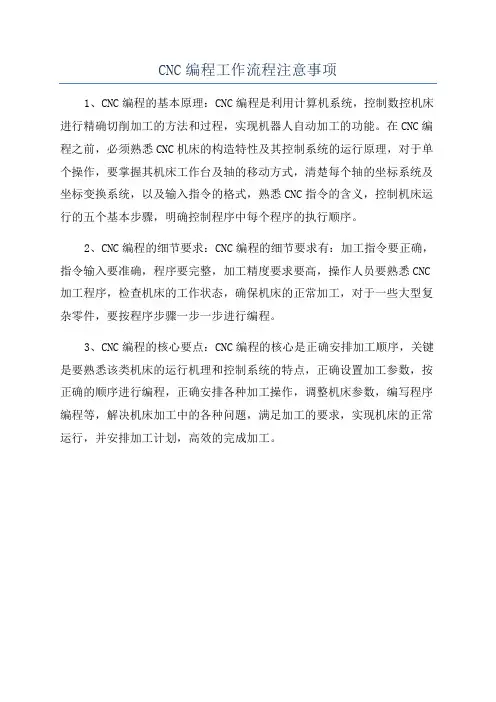

CNC编程工作流程注意事项
1、CNC编程的基本原理：CNC编程是利用计算机系统，控制数控机床进行精确切削加工的方法和过程，实现机器人自动加工的功能。

在CNC编程之前，必须熟悉CNC机床的构造特性及其控制系统的运行原理，对于单个操作，要掌握其机床工作台及轴的移动方式，清楚每个轴的坐标系统及坐标变换系统，以及输入指令的格式，熟悉CNC指令的含义，控制机床运行的五个基本步骤，明确控制程序中每个程序的执行顺序。

2、CNC编程的细节要求：CNC编程的细节要求有：加工指令要正确，指令输入要准确，程序要完整，加工精度要求要高，操作人员要熟悉CNC 加工程序，检查机床的工作状态，确保机床的正常加工，对于一些大型复杂零件，要按程序步骤一步一步进行编程。

3、CNC编程的核心要点：CNC编程的核心是正确安排加工顺序，关键是要熟悉该类机床的运行机理和控制系统的特点，正确设置加工参数，按正确的顺序进行编程，正确安排各种加工操作，调整机床参数，编写程序编程等，解决机床加工中的各种问题，满足加工的要求，实现机床的正常运行，并安排加工计划，高效的完成加工。

电极设计一、要拆电极的情况：一是产品表面质量要求的,如定模型腔;二是因机加工不到位,需要电加工;二、电极结构，它包括电加工应用部分、电加工避空部分、机加工避空部分及校正用分中台，另有辅助加强部分，以避免变形;三、由模型拆电极时要考虑如下几个原则:1)、精度原则-----针对不同精度要求, 总体可分为精度高(有配合要求的)和精度低(无配合要求的)2)、同类组合原则-----同性质、同精度要求、同大小粗细同火花量、同空间组合,不要把尺寸相差非常大的混合在一起,以致电加工只能按最薄的加工，从而电加工效率低下3)、效率原则-----相邻部分间隔要适当,至少1.5MM以上,以免只能用小刀加工非常慢,必要时拆开，CNC加工效率更高4)、安全省料原则---- 避空尺寸足够,一般为加工用刀刀半径再加适当余裕量,常设3MM，但也不可太多，以免浪费铜料5）、必要原则-----只要能实现产品要求，有的结构稍加改动，对于加工来说，却容易得多，可以节省很多成本，如有的尖角完全无必要，倒R角后可以一次性加工，无须再线切割或电加工；有时产品筋条无拔模斜度，根据实际还要加斜度，四、关于精度方面的说明一）、有配合要求的, 精度要保证的指:1)产品本身有配合配套要求,如止口位,或外形上下一致,卡扣卡钩配合面，滑块胶位面与型腔大面有接合要求的，以免有段差影响外观的；2)模具本身有配合要求的，如分型面有定位面、插穿位、碰穿位对此类尺寸要严格控制,加工公差适当取小0.005MM;与此相关的型腔外形尺寸,主电极外形尺寸,分型面封胶位加工要精准,碰插位电极及相关清角电极要单独做,要准,电火花时要接根据要求不同,表面质量优先,便于加工, 分型面清角电极不与胶位一起,碰穿位电极不要与胶位电极做在一起,以便于单独调节,保证较好的配合;二）、无配合要求的, 精度不必刻意追求1、筋骨位电极(起加强作用)2、动模成型部分(容纳空间) 普通成型部位则加工公差(计算公差)可大, 计算及加工都快,加工要求低则对刀具要求也低,刀具寿命长,降低刀具成本3 、卡钩位、斜顶非配合定位面电极4 、普通胶位清角电极对于有些起加强作用的部分，要尽可能地考虑与要加工的部分的避空间隙要大0.5mm以上，间隙越大越好，从而在加工时不需精加工，节省工时与刀具成本电极编程规范一、编程要注意六大原则：第一要正确,转图正确否？是否掉面、变形、错边？去掉模型的底面，着色查看是否有同底色？电加工要用部分及避空部分都已考虑加工,尤其分中台部分要到位,要线割的电极分中台高度要有15MM；要注意曲面最小曲率R；第二加工时间要尽可能地短,对避空部分考虑有一定的余裕量即可,不必全部都加工,多余的刀路删除掉；第三用刀要合理,能用短刀则用短刀,短刀便宜而且转速可以高进给快,但要注意安全,不能太冒险；第四参数及顺序要合理, 后处理前一定要检查转速进给,特别是余量情况（即火花位）及分中台精光刀路等参数,因为可能变化, 后处理时要查看NC程式下刀具路径排列的先后顺序；第五补救措施要简单化, 实际与理论值出现加工偏差是必然的,我们就要控制偏差方向及量,让后续补救措施简单,费时要少, 如动模分型面封胶位可低于周边面0.001~0.006MM ,如低于0.02MM,则不良；铣电极时则要注意，小刀加工时余量z向适当要多一点，电火花量少点，以免小刀刀路伤到大面，局部可以抛光接顺，例如大刀余量-0.05mm，小刀局部加工则取侧向-0.055mm，轴向取-0.046mm，尤其对于中间为孔型；第六粗精电极数合理化对于一张新图，要对照模仁，确定可能的余量，对于量很少的，则只做精公，尤其对于后模（动模）一些较浅部位的清角电极，以节省加工时间及铜材、刀具，不要一律都是两个电极。

CNC操作规范与质量控制一、引言计算机数控（Computer Numerical Control，简称CNC）是一种自动化控制技术，通过计算机指令控制机床进行加工操作。

为了确保CNC操作的标准化和质量控制，本文将介绍CNC操作规范和质量控制的相关内容。

二、CNC操作规范1. 机床准备在进行CNC操作之前，需要对机床进行准备工作。

首先，检查机床的电源和电气系统是否正常工作。

然后，检查机床的润滑系统和冷却系统是否正常运行。

最后，检查刀具和夹具是否安装正确并紧固牢固。

2. 程序编写CNC操作需要事先编写好程序，以指导机床进行加工。

在编写程序时，需要根据实际加工要求选择合适的刀具和切削参数。

程序编写完成后，需要进行验证，确保程序的正确性和可靠性。

3. 工件装夹在进行CNC加工之前，需要将工件正确地装夹在机床上。

装夹时，应确保工件与机床的接触面充分接触，并且装夹牢固，防止在加工过程中发生移位或者松动。

4. 加工操作在进行CNC加工时，操作人员应按照程序进行操作。

在操作过程中，需要密切关注机床的运行状态，确保各个轴的运动平稳，并及时处理异常情况。

同时，操作人员应遵循安全操作规程，确保人身安全。

5. 检测与调整完成CNC加工后，需要对加工件进行检测。

检测可以采用各种测量工具和设备，如千分尺、卡尺、投影仪等。

如果发现加工件存在偏差或者不合格，需要及时调整机床或者刀具，重新进行加工。

三、质量控制1. 加工精度控制CNC操作的一个重要目标是控制加工精度。

为了实现加工精度的控制，可以采用以下方法：- 选择合适的刀具和切削参数，确保切削力和热变形的最小化。

- 控制机床的动态特性，减小机床刚性的变形。

- 使用高精度的测量工具和设备，对加工件进行精确的测量。

2. 加工质量控制除了加工精度外，CNC操作还需要控制加工质量。

为了实现加工质量的控制，可以采用以下方法：- 选择合适的切削液和冷却液，确保切削过程中的冷却和润滑效果良好。
