动态电路分析练习（一）班级:_____ 姓名_________ 学号_____ 分数______1.如图1所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小图1 图2 图32.如图2所示的电路中．闭合开关S后，当滑片P向右移动时，下列判断正确的是（）A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大3.如图3所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（）A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。

D、电流表A的示数变小，电压表V2的示数变大。

4.如图4所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：（）A.L1亮度不变，电流表示数变小B.L1亮度不变，电流表示数不变C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小图4 图5 图6 图75.图5是探究“并联电路电流关系”的电路图，电源电压保持不变。

闭合开关，两灯都发光。

过—会儿，由于灯泡L2的质量问题，灯丝被烧断了。

假设L1灯丝电阻不变，则下列说法正确的是 ( )A．电流表A示数变大B．滑动变阻器两端电压变大C．灯泡L，亮度不变D．电流表A，示数变大6.如图6所示电路，当开关S闭合时，电压表V示数不变。

电流表A1、A2示数变化的情况是（）A．A1变大，A2不变B．A1不变，A2变小C．A1不变，A2不变D．A1变大，A2变小7.如图7所示的电路中，电源电压恒定不变，当开关K闭合时( )A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗图8 图9 图108.在图8所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，电压表的示数为2V，电流表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，电压表的示数为( )A．3V B．4V C．6V D．8V9.图9是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10.如图10所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数不变C．电压表示效变大D．电压表示数变小图11 图12 图1311.如图11所示．当滑片向左移动时：（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大12.图12是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。

当压力F增大时（）Ａ．电流表示数减小，电压表示数增大Ｂ．电流表示数减小，电压表示数减小Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数增大，电压表示数减小13．如图13所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况正确的是（）A．两块表的示数不变B．两块表的示数变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大14．如图14所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表、电流表的示数都增大D．电压表、电流表的示数都减小图14 图15 图1615．如图15所示，当开关S闭合后，若将滑动变阻器的滑片从a端附近逐渐向b端附近移动的过程中，电流表的示数的变化情况是（）A．电流表的示数增大B．电流表的示数减小C．电流表的示数先变大，后变小D．电流表的示数先变小，后变大16．如图16所示的电路,闭合S后,滑片P向右移动过程中,下列说法正确的是（）A、电流表示数变小,电压表示数变大B、电流表、电压表示数均变小C、电流表、电压表示数均变大D、电流表示数变大,电压表示数变小图17 图18 图1917．如图17所示电路，电源电压保持不变，开关s闭合时，两只灯泡L1和L2正常发光，若其中一只灯泡灯丝突然烧断，则下列关于电流表和电压表的示数变化判断正确的是( )A、电流表示数减小电压表示数增大B、电流表示数不变电压表示数减小C、电流表示数减小电压表示数不变D、电流表示数增大电压表示数不变18．如图18所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是( )A.灯变亮,电压表示数变大B.灯变亮,电压表示数变小C.灯变暗,电压表示数变大D.灯变暗,电压表示数变小19．如图19所示，电源电压保持不变。

闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯池L的亮度不变B．电流表A1示数变大C．电流表A2示数变小D．电压表V示数不变20．如图20所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A、电压表、电流表的示数均变小B、电压表、电流表的示数均变大C、电压表的示数不变，电流表的示数变大D、电压表的示数变大，电流表的示数不变图20 图21 图2221．如图21所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω。

当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A. 电压表的示数减小B.电压表示数与电流表示数的比值不变C.当滑片移到中点时，电压表示数为2VD.当滑片移到a端时，电流表示数为0.2A 22．如图22所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大，v2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小图23 图24 图2523．图23所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。

则当握力F增加时电压表的示数将（）A．变大B．变小C．不变D．无法确定24．如图24所示，当开关闭合后，电流表Ａ１和Ａ２的示数与开关闭合前相比较，下列说法中正确的是：（）Ａ．Ａ１不变，Ａ２增大Ｂ．Ａ１和Ａ２的示数都增大Ｃ．Ａ１和Ａ２的示数都减小Ｄ．Ａ１减小，Ａ２增大25．如图25所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小26.．如图26所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变图26 图27 图2827．如图27所示，闭合开关s，将滑动变阻器的滑片向上滑动时，观察到的现象是( ) A．灯泡亮度不变，电压表示数变大 B.灯泡变暗，电压表示数变大c.灯泡变暗，电压表示数变小 D.灯泡变亮，电压表示数变大28．如图28，电源电压不变，开关S2由断开到闭合，则下列说法正确的是（）A.灯L亮度不变B.两表位置可以互换C.电流表示数变小D.电压表示数变大29．如图29所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数Ａ．A1示数为零，A2示数变大Ｂ．A2是 A1示数的两倍Ｃ．A1和A2的示数仍相等Ｄ．A1示数不变，A2示数变大图图30 图3130．在如图30所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器向上滑动时，下列说法中正确的是（）A.电流表的示数减小，电压表的示数不变B.电流表的示数减小，电压表的示数减小C.电流表的示数减小，电压表的示数增大D.电流表的示数不变，电压表的示数不变31．为了了解温度的变化情况，小王同学设计了图31 所示的电路。

图中电源电压保持不变，R是定值电阻，R t是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往R t上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是A. A表和V表示数均变小 B.A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大图32 图33 图3432．图32所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数，电压表示数，电压表与电流表示数之比(本题每空均选填“变大”、“变小”或“不变”)33.如图33所示，当开关闭合后，滑动变阻器的滑片向有移动时A．电流表的示数变大，灯变亮B．电流表的示数变小，灯变亮C．电流表的示数变小，灯变暗D．电流表的示数不变，灯亮度不变34.在图34所示的电路中，电源电压保持不变。

闭合开关s,当滑动变阻器的滑片P向右移动时，电流表A的示数将电压表V，的示数将。

（两个空均选填，’变小”、“不变”或“变大，’）图35 甲 乙 图3635.如图35甲所示电路中，R 是一个定值电阻，R l 是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图35乙所示，当开关闭合且电阻R t 所处的环境温度升高时，电流表示数______，电压表示数______。

(填“增大”、“减小”或“不变”）36..在图36所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 向左移动时，电压表V 的示数将______________，电流表A 与电流表A1示数的差值将_____________。

(均选填“变大”、“不变”或“变小”)。

合集下载

动态电路分析专题训练

动态电路分析专题训练

动态电路分析专题训练问题诊断：1.图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。

则当握力F增加时电压表的示数将。

2、右图所示的电路中，电源电压不变的情况下，开关S断开时电灯L正常发光，当开关S闭合时，电灯正常发光（能/不能）电流表示数将，电压表示数将。

3、右图所示的电路中，电源电压不变的情况下，滑片从左向右滑动的过程中电流表示数将，电压表示数将，4、图2所示电路中，电源两端电压不变，当S1闭合、S2断开时，电压表的示数为6V，当S1、S2均闭合时电压表的示数将___________。

5、右图所示的电路中，当开关S闭合，滑片向右移时，电流表示数将，电压表示数将，灯亮度将，6、电源电压不变，开关S断开，滑片在某一位置时，电灯L正常发光，若使开关S闭合时灯L发光将，要使电灯L正常发光，滑片应向滑动。

课堂练习：1、如图所示的两个电路中，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是【】A、L1和L2都变亮B、L1变暗，L2不变C、L1变亮，L2变暗。

D、L1和L2都变暗2、如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是【】A．电压表示数变小，电流表示数变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电流表、电压表示数均变大3.右图为小明同学做电学实验时的电路图，设电源电压不变，当滑片向上移动时【】A、R1消耗的功率变大B、电流表示数变小。

C、电压表示数不变D、电路中的总电阻变大4.如图所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是【】A．两表示数都变大 B．两表示数都变小C．电流表示数变大，电压表示数变小D．电流表示数不变，电压表示数变小图55.如图所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是【 】A ．两表示数都变大B ．两表示数都变小C ．电流表示数不变，电压表示数变小D ．电流表示数变大，电压表示数变小6．如图所示，闭合开关S 1、断开S 2，移动滑片使灯L 正常发光，若再闭合S 2开关，则【 】A 、电流表示数变大，灯变暗B 、电流表示数变大，灯变亮C 、电流表示数变小，灯变暗D 、电流表示数变小，灯变亮7.要使上题中灯L 正常发光，把滑动变阻器的滑片P 向【 】移动。

初中物理电路动态分析专题

初中物理电路动态分析专题

动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

练习：如图4，当滑片P向左移动时，A表和V表将如何变化。

【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。

开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。

2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。

电路的动态分析练习题

电路的动态分析练习题

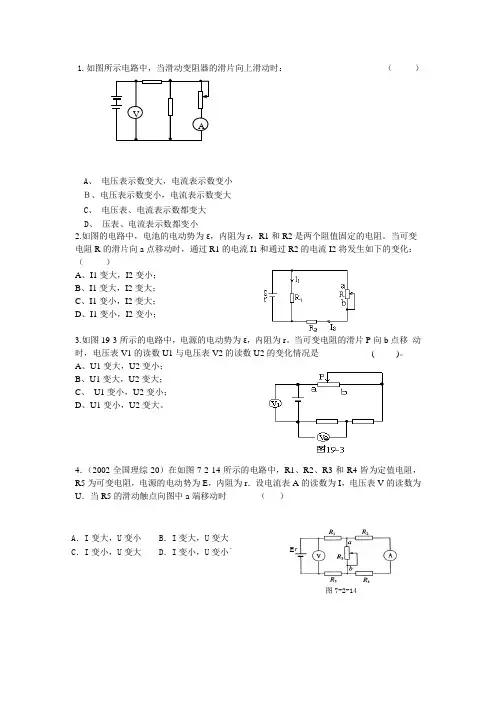

1.如图所示电路中，当滑动变阻器的滑片向上滑动时： （ ）A 、 电压表示数变大，电流表示数变小Ｂ、电压表示数变小，电流表示数变大C 、 电压表、电流表示数都变大D 、 压表、电流表示数都变小2.如图的电路中，电池的电动势为ε，内阻为r ，R1和R2是两个阻值固定的电阻。
