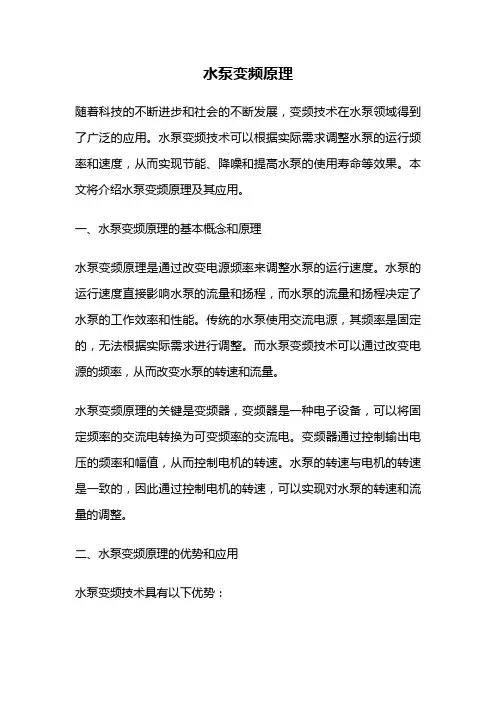

水泵变频

一、前言我国是一个人均能源相对贫乏的国家，人均能源占有量不足世界水平的一半，随着我国经济的快速发展，我国已成为世界第二耗能大国，但能源使用效率普通偏低, 造成电能浪费现象十分严重。

尽管我国电网总装机容量和发电量快速扩容，但仍赶不上用电量增加的速度，供电形势严峻, 节能节电已迫在眉睫。

中央空调系统是现代大型建筑物不可缺少的配套设施之一，电能的消耗非常大，约占建筑物总电能消耗的50%。

由于中央空调系统都是按最大负载并增加一定余量设计，而实际上在一年中，满负载下运行最多只有十多天，甚至十多个小时，几乎绝大部分时间负载都在70%以下运行。

通常中央空调系统中冷冻主机的负荷能随季节气温变化自动调节负载，而与冷冻主机相匹配的冷冻泵、冷却泵却不能自动调节负载，几乎长期在100%负载下运行，造成了能量的极大浪费，也恶化了中央空调的运行环境和运行质量。

随着变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量，达到节能目的提供了可靠的技术条件。

二、问题的提出1、原系统简介我酒店的中央空调系统改造前的主要设备和控制方式：450冷吨冷气主机2台，型号为特灵二极式离心机，两台并联运行；冷冻水泵和冷却水泵各有3台，型号均为TS-200-150315，扬程32米，配用功率37KW。

均采用两用一备的方式运行。

冷却塔3台，风扇电机7.5KW，并联运行。

2、原系统的运行及存在问题我酒店是一间五星级酒店。

因酒店是一个比较特殊的场所，对客人的舒适度要求比较高，且酒店大部分空间都是全封密的，所以无论是冬天还是夏天，无论是节日还是假日，一年365天都必须供应冷气。

由于中央空调系统设计时必须按天气最热、负荷最大时设计，且留有10%-20%左右的设计余量。

其中冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应的调节。

这样，冷冻水、冷却水系统几乎长期在大流量、小温差的状态下运行，造成了能量的极大浪费。

而且冷冻、冷却水泵采用的均是Y—△起动方式，电机的起动电流均为其额定电流的3—4倍，在如此大的电流冲击下，接触器的使用寿命大大下降；同时，启动时的机械冲击和停泵时的水锤现象，容易对机械器件、轴承、阀门和管道等造成破坏，从而增加维修工作量和备件费用。

另外,由于冷冻泵轴输送的冷量不能跟随系统实际负荷的变化，其热力工况的平衡只能由人工调整冷冻主机出水温度，以及大流量小温差来掩盖。

这样，不仅浪费能量，也恶化了系统的运行环境、运行质量。

特别是在环境温度偏低、某些末端设备温控稍有失灵或灵敏度不高时，将会导致大面积空调室温偏冷，感觉不适，严重干扰中央空调系统的运行质量。

因为空调偏冷的问题经常接到客人的投诉，处理这些投诉造成不少人力资源的浪费。

而最重要的是对酒店造成负面影响，影响客人入住意欲，造成不少客源的流失。

本人是酒店工程部电气主管，且掌握一定的变频节能知识，于是向工程部经理提出：“利用变频器、PLC、数模转换模块、温度模块、温度传感器等构成的温差闭环自动调速系统。

对冷冻、冷却水泵进行改造，以节约电能。

”此项计划获得酒店领导批准。

我们于2004年选择在空调负荷较低期间（2月份）进行改造工程。

三、节能改造的可行性分析改造方案主要有：方案一是通过关小水阀门来控制流量，经测试达不到节能效果。

且控制不好会引起冷冻水未端压力偏低，造成高层用户温度过高，也常引起冷却水流量偏小，造成冷却水散热不够，温度偏高；方案二是根据制冷主机负载较轻时实行间歇停机，但再次起动主机时，主机负荷较大，实际上并不省电，且易造成空调时冷时热，令人产生不适感；方案三是采用变频器调速，由人工根据负荷轻重调整变频器的频率，这种方法人为因素较大，虽然投资较小，但达不到最大节能效果；方案四是通过变频器、PLC、数模转换模块、温度模块和温度传感器等构成温差闭环自动控制，根据负载轻重自动调整水泵的运行频率，排除了人为操作错误的因素。

虽然一次投入成本较高，但这种方法在社会上已经被广泛应用，已经证实是切实可行的高效节能方法。

最后决定采用方案四对酒店冷冻、冷却泵进行节能改造。

以下是分析过程：1、中央空调系统简介中央空调系统结构图图一中央空调系统的工作过程是一个不断进行能量转换以及热交换的过程。

其理想运行状态是：在冷冻水循环系统中,在冷冻泵的作用下冷冻水流经冷冻主机，在蒸发器进行热交换，被吸热降温后（7。

C）被送到终端盘管风机或空调风机，经表冷器吸收空调室内空气的热量升温后（12。

C），再由冷冻泵送到主机蒸发器形成闭合循环。

在冷却水循环系统中,在冷却泵的作用下冷却水流经冷冻机，在冷凝器吸热升温后（37。

C）被送到冷却塔，经风扇散热后（32。

C）再由冷却泵送到主机，形成循环。

在这个过程里，冷冻水、冷却水作为能量传递的载体，在冷冻泵、冷却泵得到动能不停地循环在各自的管道系统里，不断地将室内的热量经冷冻机的作用，由冷却塔排出。

如图一所示。

在中央空调系统设计中，冷冻泵、冷却泵的装机容量是取系统最大负荷再增加10%—20%余量作为设计安全系数。

据统计，在传统的中央空调系统中，冷冻水、冷却水循环用电约占系统用电的12%—24%，而在冷冻主机低负荷运行时，冷却水、冷冻水循环用电就达30%—40%。

因此，实施对冷冻水和冷却水循环系统的能量自动控制是中央空调系统节能改造及自动控制的重要组成部分。

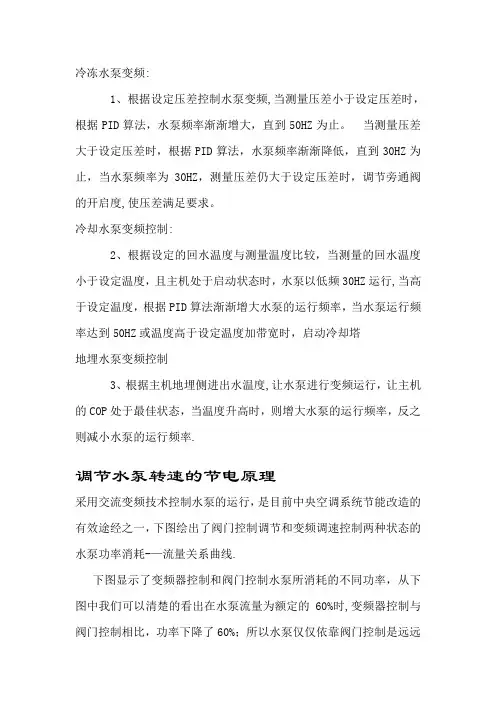

2、泵的特性分析与节能原理泵是一种平方转矩负载，其转速 n 与流量 Q, 扬程 H 及泵的轴功率 N 的关系如下式所示：Q1=Q2(n1/n2) H1=H2(n12/n22) N1=N2(n13/n23) (1-1)上式表明，泵的流量与其转速成正比，泵的扬程与其转速的平方成正比, 泵的轴功率与其转速的立方成正比。

当电动机驱动泵时，电动机的轴功率P(kw) 可按下式计算:P=ρQH/ηcηF×10-2 (1-2)式中： P：电动机的轴功率（KW）Q：流量（m3/s）ρ：液体的密度（Kg/m-2）ηc:传动装置效率ηF：泵的效率H：全扬程（m）调节流量的方法：图二如图二所示，曲线1是阀门全部打开时，供水系统的阻力特性；曲线2是额定转速时，泵的扬程特性。

这时供水系统的工作点为A点：流量QA，扬程HA；由（1-2）式可知电动机轴功率与面积OQAAHA成正比。

今欲将流量减少为QB，主要的调节方法有两种：（1）转速不变，将阀门关小这时阻力特性如曲线3所示，工作点移至B点：流量QB，扬程HB，电动机的轴功率与面积OQBBHB成正比。

（2）阀门开度不变，降低转速,这时扬程特性曲线如曲线4所示，工作点移至C点：流量仍为QB，但扬程为HC，电动机的轴功率与面积OQBCHC成正比。

对比以上两种方法，可以十分明显地看出，采用调节转速的方法调节流量，电动机所用的功率将大为减小，是一种能够显著节约能源的方法。

根据异步电动机原理n=60f/p(1-s) (1-3)式中：n:转速 f:频率 p:电机磁极对数 s:转差率由（1－3）式可见，调节转速有3种方法，改变频率、改变电机磁极对数、改变转差率。

在以上调速方法中，变频调速性能最好，调速范围大，静态稳定性好，运行效率高。

因此改变频率而改变转速的方法最方便有效。

根据以上分析,结合酒店中央空调的运行特征，利用变频器、PLC、数模转换模块、温度模块和温度传感器等组成温差闭环自动控制，对中央空调水循环系统进行节能改造是切实可行，较完善的高效节能方案。

四、节能改造的具体方案1、主电路的控制设计根据具体情况，同时考虑到成本控制，原有的电器设备尽可能的利用。

冷冻水泵及冷却水泵均采用两用一备的方式运行，因备用泵转换时间与空调主机转换时间一致，均为一个月转换一次，切换频率不高，决定将冷冻水泵和冷却水泵电机的主备切换控制利用原有电器设备，通过接触器汇通华城(专访全部图文实录)观点提示1：2011年7月20日，由蔡小兵团队承担编制的中央空调节能国标通过国家标准化委员会认定，批准发布，即将于2011年11月1日正式实施。
