低压户外熔断式隔离开关1 适用范围本技术条件适用于农网工程低压户外熔断式隔离开关的通用招标订货，是相关设标书／通用订货合同的技术条款。
2采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条}件为准。
GB 14048.3-2002 低压开关设备和控制设备第3部分开关、隔离器、隔离开关及熔断器组合电器GB 1985-1989 交流高压隔离开关和接地开关3术语和定义3.1低压lkV及以下。
3.2隔离开关在断开状态下能符合规定的隔离功能要求的机械开关电器。
3.3熔断器过负荷和短路电流通过时，通过串联在回路中的熔体熔断中断电流的电器。
3.4熔断式隔离开关具备熔断器功能和隔离开关功能的组合电器。
3.5执行GB 14048.3-20024设备规范4.1低压三支柱式熔断式隔离开关：GW4-0.5。
4.2低压两支柱式熔断式隔离开关：GW10-0.5。
5技术要求5.1环境条件a)海拔高度：≤1000m。
b)环境温度：-25℃～+40℃。
c)相对湿度：≤9004 (25℃)。
d)抗震能力：地面水平加速度0.3g;地面垂直加速度0.15g;同时作用持续3个正弦波；安全系数≥1.67。
e)最大日温差：25℃。
f) 日照强度（0.5m/s风速下）：O.lW/crri2。
g)最大风速：35m/s。
h)最大覆冰厚度：10mm。
i) 安装位置：户外。
5.2主要技术参数a) 额定电压：0.38kV。
b)最高工作电压：0.5kV。
c)额定频率：50Hz。
d)额定电流：630A。
e)工频耐受电压( Imin)：（相对地）干闪，15kV：（相对地）湿闪，lOkV：（断口间）湿闪，lOkV。
f) 雷电冲击耐受电压（峰值）：（相对地）30kV。
g)额定热稳定电流：15kA，4s。

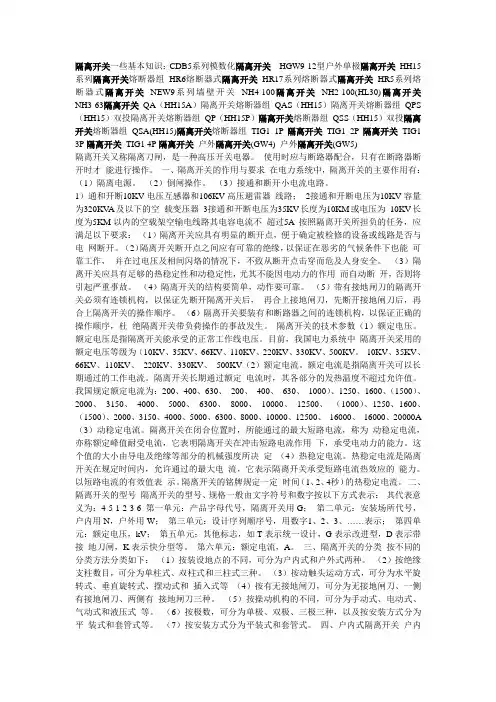

隔离开关一些基本知识：CDB5系列模数化隔离开关HGW9-12型户外单极隔离开关HH15系列隔离开关熔断器组HR6熔断器式隔离开关HR17系列熔断器式隔离开关HR5系列熔断器式隔离开关NEW9系列墙壁开关NH4-100隔离开关NH2-100(HL30)隔离开关NH3-63隔离开关QA（HH15A）隔离开关熔断器组QAS（HH15）隔离开关熔断器组QPS （HH15）双投隔离开关熔断器组QP（HH15P）隔离开关熔断器组QSS（HH15）双投隔离开关熔断器组QSA(HH15)隔离开关熔断器组TIG1 1P隔离开关TIG1 2P隔离开关TIG1 3P隔离开关TIG1 4P隔离开关户外隔离开关(GW4) 户外隔离开关(GW5)隔离开关又称隔离刀闸，是一种高压开关电器。
使用时应与断路器配合，只有在断路器断开时才能进行操作。
一、隔离开关的作用与要求在电力系统中，隔离开关的主要作用有：（1）隔离电源。
（2）倒闸操作。
（3）接通和断开小电流电路。
1）通和开断10KV电压互感器和106KV高压避雷器线路；2接通和开断电压为10KV容量为320KV A及以下的空载变压器3接通和开断电压为35KV长度为10KM或电压为10KV长度为5KM以内的空载架空输电线路其电容电流不超过5A 按照隔离开关所担负的任务，应满足以下要求：（1）隔离开关应具有明显的断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪烙的情况下，不致从断开点击穿而危及人身安全。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。
（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。
电工必懂的高低压配电知识电工必懂的高低压配电知识电工都该懂的配电知识xxxx分享的电工都该懂的配电知识。
供大家参考电工都该懂的配电知识正文配电知识开关柜：是指按一定的线路方案将一次设备二次设备组装而成的成套配电装置，是用来对线路设备实施控制保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室断路器室二次控制室(仪表室)馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)断路器常规继电器综合继电保护装置计量仪表隔离刀指示灯接地刀等。
从应用角度划分进线柜又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器CTPT隔离刀等元器件。
出线柜也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器CTPT隔离刀等元器件。
母线联络柜也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT隔离刀熔断器和避雷器等。
隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。
高低压隔离开关型号、作用、符号隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
高低压隔离开基本介绍隔离开关（disconnector)即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
（IEV441-14-05)我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能再用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
高低压隔离开关的主要作用1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
隔离开关2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。
户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。
