目录主题几何特性符号 (2)通用符号 (3)术语和定义 (4)半径和控制半径 (6)统计公差符号 (7)形体控制框 (8)一般原则 (9)基准 (12)平面度 (33)直线度 (34)圆度 (36)圆柱度 (37)垂直度 (38)倾斜度 (40)平行度 (42)轮廓度公差带 (44)面轮廓度 (45)共平面轮廓度 (46)线轮廓度 (47)轮廓/位置度边界控制 (48)复合轮廓度应用 (50)圆跳动 (52)全跳动 (53)独立原则位置度（应用于孔） (54)最大实体原则位置度（应用于孔） (55)最小实体原则位置度（应用于孔） (56)最大实体原则位置度（应用于同轴圆） (57)最大实体原则位置度（应用于有效条件基准的同轴圆柱形体） (58)最大实体原则位置度（应用于非圆柱形体）） (59)位置度（双向控制） (60)Table of ContentSubjectGeometric Characteristic Symbols (2)Common Symbols (3)Terms and Definitions (4)Radius and controlled Radius (6)Statistical Tolerancing Symbol (7)Feature Control Frame (8)General Rules (9)Datums (12)Flatness (33)Straightness (34)Circularity (36)Cylindricity (37)Perpendicularity (38)Angularity (40)Parallelism (42)Profile Tolerance Zone (44)Profile of a Surface (45)Profile of Coplanar Surfaces (46)Profile of a Line (47)Profile/Position Boundary Control (48)Composite Profile Application (50)Circular Runout (52)Total Runout (53)Position RFS (applied to a hole) (54)Position MMC (applied to a hole) (55)Position LMC (applied to a hole) (56)Position MMC (applied to a coaxial diameter) (57)Position MMC (applied to a coaxial diameter with virtual condition datum) (58)Position MMC (applied to a non-cylindrical feature-of-size) (59)Position (as a bi-directional control) (60)Position (applied to a elongated holes-boundary concept) (61)位置度（应用于长形孔-边界形） (61)位置度（用于控制对称度） (62)延伸公差带 (63)固定联结件位置度计算公式 (64)浮动联结件位置度计算公式 (65)复合位置公差 (66)多组合位置公差 (68)位置度为零的最大实体原则 (70)同轴度 (71)对称度 (72)转换图 (73)表面特性定义 (74)表面特性符号 (75)表面特性 (75)公英制转换 (77)1 Position (used to control symmetry) (62)Projected Tolerance Zone (63)The Fixed Fastener Formula (64)The Floating Fastener Formula (65)Composite Position Tolerancing (66)Position (multiple single segment control) (68)Zero Tolerance at MMC (70)Concentricity (71)Symmetry (72)Conversion Chart (73)Surface Texture Definitions (74)Surface Texture Symbols (75)Surface Texture (75)Conversion of Metric to Inch (77)1几何特性符号2Geometric Characteristic Symbols2用符号下图所示是在工程图中几何公差或其他尺寸要求使用最广泛的符号。

标有“X”的符号为新的符号或原Y14.5M-1982 标准修订而来的术语符号特性控制框直径球径最大实体原则最小实体原则独立原则NONE延伸公差带自由状态○F切面○T统计公差半径R控制半径CR球的半径SR基本尺寸基准特征基准目标目标点X尺寸源位置数量8X沉孔埋头孔深度正方形□整个圆周非比例尺寸150圆弧长度之间斜度Common SymbolsShown below are the most common symbols that are used with geometric tolerancing and other related dimensional requirements on engineering drawings. The symbols marked with an “X”are new of revised from the previous Y14.5M-1982 standard.TERM SYMBOLFeature Control FrameDiameterSpherical DiameterMaximum Material ConditionLeast Material ConditionRegardless of Feature Size NONEProjected Tolerance ZoneFree State ○FTangent Plane ○TStatistical ToleranceRadius RControlled Radius CRSpherical Radius SRBasic DimensionDatum FeatureDatum TargetTarget Point XDimension OriginNumber of Places 8XCounterbore/SpotfaceCountersinkDepth/DeepSquare □All AroundDimension Not to Scale 150Arc lengthBetween圆锥度包容原则NONE（implied）3 SlopeConical TaperEnvelope Principle NONE（implied）3术语和定义实际局部尺寸形体任意横截面上的任意单独距离的尺寸值。

两点测量常看作实际局部尺寸。

实际配合原则（AME）对于尺寸的外形轮廓：相似的理想的配对特征，处于最小尺寸包络该轮廓并接触该轮廓表面高点。

对于尺寸的内部轮廓：相似的理想的配对特征，处于最大尺寸包络该轮廓并接触该轮廓表面高点。

基本尺寸用来描述零件特征或目标基准的理论尺寸，理想轮廓，方向，或位置的数值。

用基本尺寸定义零件特征时，它提供了一个理想位置，其公差由位置公差控制。

补偿公差几何公差的附加公差。

无论特征控制框里指定MMC或LMC修正时，都准许公差补偿。

基准尺寸测量时建立的理论精确面，点或线。

检测设备常用作模拟基准。

基准特征与模拟基准关联的零件特征。

模拟基准用来模拟基准面或轴的充分精确形体的表面（比如机轴表面）。

为达到检测目的，模拟基准作为基准使用。

目标基准描述通常用来建立基准面或轴的测量要素的形状，尺寸和位置的符号。

Terms and DefinitionsActual Local SizeThe value of any individual distance at any cross-section of a feature of size. A two-point measurement is often considered an Actual Local Size.Actual Mating Envelope (AME)For an external feature of size; a similar perfect feature counterpart of the smallest size which surrounds the feature so it contacts the high points of the surface(s). For an internal feature of size; a similar perfect feature counterpart of the largest size which fits inside the feature so it contacts the high points of the surface(s)Basic DimensionA numerical value used to describe the theoretically exact size, true profile, orientation, of location of a part feature of datum target. When a basic dimension is used to define part features, it provides the location for which permissible variations are established by geometric tolerances.Bonus ToleranceAn additional amount of tolerance for a geometric tolerance. A bonus tolerance is permissible whenever an MMC of LMC modifier is specified in a tolerance portion of a feature control frameDatumThe theoretically exact plane, point of axis from which a dimensional measurement is made. Inspection equipment is often used to simulate datums. Datum FeatureA part feature that contacts a simulated datumDatum Feature SimulatorA surface of adequately precise form (such as a surface plate of mandrel) which is used to simulate a datum plane or axis. A simulated datum is used as a datum for inspection purposes.Datum TargetSymbols that describe the shape, size, and location of gage elements that are used to establish datum planes of axis.4形体用于零件组成部分的通用术语，比如表面，孔或槽。

合集下载

gd 芯片

gd 芯片

gd 芯片1. GD芯片简介GD芯片（Graphics Device Chip）是一种特殊用途的集成电路芯片，用于处理图形和图像的计算与显示。

GD芯片通常用于电子设备、计算机图形处理、嵌入式系统和消费电子产品等领域，能够提供高性能的图形处理能力。

2. GD芯片的工作原理GD芯片主要由处理器、显存和控制电路组成。

处理器负责执行计算和图形处理的任务，显存用于存储图像数据和计算结果，控制电路则负责与计算机或其他外部设备进行通信和控制。

在工作过程中，GD芯片首先接收来自计算机或其他设备的图像数据，将其存储在显存中。

然后，处理器根据预设的算法和指令，对图像数据进行处理和计算，如图像变换、颜色处理、图像压缩等。

处理完成后，处理器将计算结果存储回显存，并通过控制电路将结果传输给显示器或其他输出设备，供用户观看。

3. GD芯片的特点和优势(1) 高性能：GD芯片采用先进的芯片制造技术和优化的设计，能够提供高速的图形处理能力，实现复杂图像处理和计算任务。

(2) 低功耗：GD芯片采用节能设计，能够在提供高性能的同时，保持较低的能耗，延长设备的续航时间。

(3) 多功能性：GD芯片具有多种图形处理和计算功能，可以满足多种应用场景的需求。

例如，支持3D图形渲染、视频解码和编码、图像识别等功能。

(4) 兼容性强：GD芯片与现有的计算机系统和设备兼容性强，能够与各种操作系统和软件进行良好的适配和协作。

(5) 成本效益高：GD芯片的制造成本相对较低，且由于其高性能和多功能性，能够提高设备的用户体验，因此在市场上有较好的竞争力和成本效益。

4. GD芯片的应用领域GD芯片广泛应用于各个领域，如电子设备、计算机图形处理、嵌入式系统和消费电子产品等。

在电子设备中，GD芯片可以用于智能手机、平板电脑、电视、摄像头等设备中，实现高清视频播放、图像处理和游戏等功能。

在计算机图形处理中，GD芯片可以用于图形加速卡、图形渲染器和计算机辅助设计工具等领域。

gd传感器参数

gd传感器参数

gd传感器参数

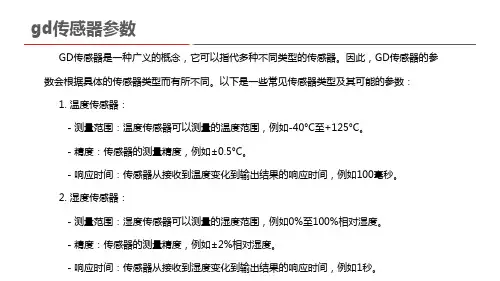

GD传感器是一种广义的概念，它可以指代多种不同类型的传感器。因此，GD传感器的参 数会根据具体的传感器类型而有所不同。以下是一些常见传感器类型及其可能的参数：
