触摸芯片布线注意事项

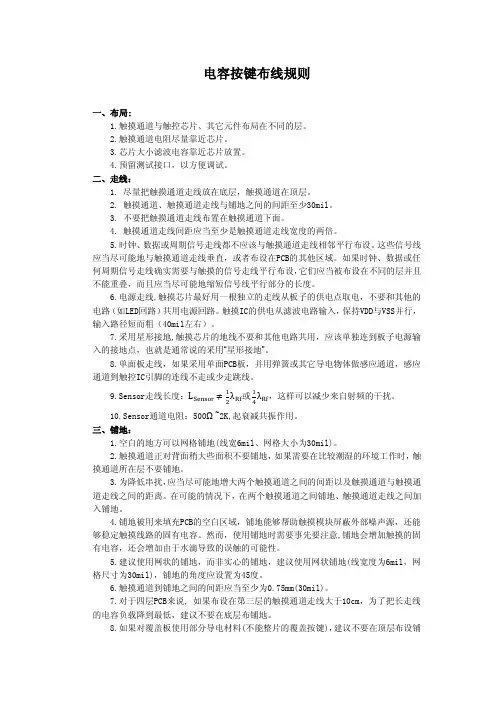

电容按键布线规则一、布局:1.触摸通道与触控芯片、其它元件布局在不同的层。

2.触摸通道电阻尽量靠近芯片。

3.芯片大小滤波电容靠近芯片放置。

4.预留测试接口，以方便调试。

二、走线：1. 尽量把触摸通道走线放在底层，触摸通道在顶层。

2. 触摸通道、触摸通道走线与铺地之间的间距至少30mil。

3. 不要把触摸通道走线布置在触摸通道下面。

4. 触摸通道走线间距应当至少是触摸通道走线宽度的两倍。

5.时钟、数据或周期信号走线都不应该与触摸通道走线相邻平行布设。

这些信号线应当尽可能地与触摸通道走线垂直，或者布设在PCB的其他区域。

如果时钟、数据或任何周期信号走线确实需要与触摸的信号走线平行布设，它们应当被布设在不同的层并且不能重叠，而且应当尽可能地缩短信号线平行部分的长度。

6.电源走线,触摸芯片最好用一根独立的走线从板子的供电点取电，不要和其他的电路（如LED回路）共用电源回路。

触摸IC的供电从滤波电路输入，保持VDD与VSS并行，输入路径短而粗（40mil左右）。

7.采用星形接地,触摸芯片的地线不要和其他电路共用，应该单独连到板子电源输入的接地点，也就是通常说的采用“星形接地”。

8.单面板走线，如果采用单面PCB板，并用弹簧或其它导电物体做感应通道，感应通道到触控IC引脚的连线不走或少走跳线。

9.Sensor走线长度：或，这样可以减少来自射频的干扰。

10.Sensor通道电阻：500Ω~2K,起衰减共振作用。

三、铺地：1.空白的地方可以网格铺地(线宽6mil、网格大小为30mil)。

2.触摸通道正对背面稍大些面积不要铺地，如果需要在比较潮湿的环境工作时，触摸通道所在层不要铺地。

3.为降低串扰，应当尽可能地增大两个触摸通道之间的间距以及触摸通道与触摸通道走线之间的距离。

在可能的情况下，在两个触摸通道之间铺地、触摸通道走线之间加入铺地。

4.铺地被用来填充PCB的空白区域，铺地能够帮助触摸模块屏蔽外部噪声源，还能够稳定触摸线路的固有电容。

布局1 芯片的位置IC 内部有线长修正功能，因此各按键感应盘到IC 引脚之间的连线长短的差异不至于导致按键灵敏度的明显差异，但在PCB 板空间允许的情况下，应尽量将触摸芯片放置在触摸板的中间位置，使IC的每个感应通道的引脚到感应盘的距离差异最小。

2 按键感应盘（电容传感器）大小和间隙"在满足面板的美学设计要求的情况下，必须通过合理安排的感应盘大小和间隔尺寸，来获得最佳的触摸感应效果。

IC较强的临键抑制功能，允许用户使用间距小到0.5mm 的密集键盘。

在一些特殊情况下，可以用牺牲按键感应盘间隙的尺寸来增大感应盘面积的方法以获得满意的触摸效果"3 稳压电路的位置稳压电路和滤波电路尽量放在触摸板上4 通道匹配电阻的位置1K 的测量匹配电阻群和灵敏度调节电容Csel尽量靠近IC放置5 灵敏度调节电容的位置灵敏度调节电容CSEL 应靠近IC放置，为便于调整电容值，可以多放2-3个并联的CSEL 电容焊盘电源1 遵循通常的数模混合电路设计的基本原则芯片内部集成了精密电容测量的模拟电路，因此进行PCB 设计时应该把它看成一个独立的模拟电路对待。

遵循通常的数模混合电路设计的基本原则。

2 采用星形接地触摸芯片的地线不要和其他电路公用，应该单独连到板子电源输入的接地点，也就是通常说的采用“星形接地”。

3 电源上产生的噪声对触摸芯片的影响电源回路也应遵循同样地处理办法。

触摸芯片最好用一根独立的走线从板子的供电点取电，不要和其他的电路共用电源回路。

如果做不到完全独立，也应该保证供电的电源线先进入触摸芯片的电源然后再引到其它的电路的电源。

这样可以减小其他电路在电源上产生的噪声对触摸芯片的影响。

走线1 双面板走线如果直接使用PCB板上的铜箔作触摸感应盘，应使用双面PCB板。

触摸芯片和感应盘到IC引脚的连线应放在背面（BOTTOM）。

感应盘应放在顶层（TOP），安装时紧贴触摸面板。

2 单面板走线如果采用单面PCB板，并用弹簧或其它导电物体做感应盘，感应盘到IC引脚的连线应不走或尽量少走跳线。

触摸芯片应用要点触摸芯片工作原理：当人体接触面板时，会导致电极到地的电容增加0.5pf~5pf，芯片通过检测频率的变化，可以检测到这个微小的改变。

感应系统的组成：除芯片以外，主要组成部分包括：绝缘的面板，导电的电极和连接线组成。

使用者的手指接触面板的敏感区域可以触发按键；面板敏感区域的背后是感应电极（可以是导电棉或弹簧或PCB的焊盘）；连接线把感应电极和芯片连接起来。

面板的选择：面板必须选用绝缘材料，可以是玻璃、聚苯乙烯、聚氯乙烯（pvc）、尼龙、树脂玻璃等。

在生产过程中，要保持面板的材质和厚度不变，面板的表面喷涂必须使用绝缘的油漆。

在电极不变的情况下，面板的厚度和材质决定灵敏度。

比如，3.2mm厚的尼龙（Nylon）相当于2.8mm厚的树脂玻璃(Plexigla s)。

材料 介电常数Air 1.0Common Glass 7.6-8.0Mylar 3.0-3.2Plexiglas 2.8Nylon 3.2ABS 3.8-4.5感应电极的选择：根据应用场合可以选择导电棉、弹簧、或PCB的焊盘。

电极的形状和尺寸没有特殊要求。

但是需要保持电极在面板上形成电场的稳定性，比如在使用导电棉时，导电棉和面板之间要接触良好不能有空气间隙。

一般来说，电极的直径要大于面板厚度的4倍，并且增大电极的尺寸，可以提高信噪比。

感应电极之间的距离要尽可能的大一些（不小于5mm），这样可以减少它们形成的电场之间的相互干扰。

连接线的设计：连接线和感应电极最好在PCB的不同面上，以不超过25cm为宜，越短越好。

在PCB布线时要注意避开高电压大电流的线路。

在多通道应用中，不同按键的连接线最好等长。

其它要点：1）芯片的电源：单独供电会大大提高抗干扰能力,0.1uf的瓷片去耦电容是必须的。

2）PCB板的清洁：残留的助焊剂和污物，在恶劣的温度和湿度环境下会严重影响芯片工作的稳定性。

3）PCB板的覆铜：两面覆铜可以增强抗干扰能力，但是在电极区域的两面都要镂空，覆铜和电极间的距离至少1mm.下面是典型应用线路图，以ST02两通道为例：需要特别注意的是RB和CIN管脚：1）RB通过外部连接电阻到地，提供内部工作基准电流源。

电容按键布线规则一、布局:1.触摸通道与触控芯片、其它元件布局在不同的层。

2.触摸通道电阻尽量靠近芯片。

3.芯片大小滤波电容靠近芯片放置。

4.预留测试接口，以方便调试。

二、走线：1. 尽量把触摸通道走线放在底层，触摸通道在顶层。

2. 触摸通道、触摸通道走线与铺地之间的间距至少30mil。

3. 不要把触摸通道走线布置在触摸通道下面。

4. 触摸通道走线间距应当至少是触摸通道走线宽度的两倍。

5.时钟、数据或周期信号走线都不应该与触摸通道走线相邻平行布设。

这些信号线应当尽可能地与触摸通道走线垂直，或者布设在PCB的其他区域。

如果时钟、数据或任何周期信号走线确实需要与触摸的信号走线平行布设，它们应当被布设在不同的层并且不能重叠，而且应当尽可能地缩短信号线平行部分的长度。

6.电源走线,触摸芯片最好用一根独立的走线从板子的供电点取电，不要和其他的电路（如LED回路）共用电源回路。

触摸IC的供电从滤波电路输入，保持VDD与VSS并行，输入路径短而粗（40mil左右）。

7.采用星形接地,触摸芯片的地线不要和其他电路共用，应该单独连到板子电源输入的接地点，也就是通常说的采用“星形接地”。

8.单面板走线，如果采用单面PCB板，并用弹簧或其它导电物体做感应通道，感应通道到触控IC引脚的连线不走或少走跳线。

9.Sensor走线长度：或，这样可以减少来自射频的干扰。

10.Sensor通道电阻：500Ω~2K,起衰减共振作用。

三、铺地：1.空白的地方可以网格铺地(线宽6mil、网格大小为30mil)。

2.触摸通道正对背面稍大些面积不要铺地，如果需要在比较潮湿的环境工作时，触摸通道所在层不要铺地。

3.为降低串扰，应当尽可能地增大两个触摸通道之间的间距以及触摸通道与触摸通道走线之间的距离。

在可能的情况下，在两个触摸通道之间铺地、触摸通道走线之间加入铺地。

4.铺地被用来填充PCB的空白区域，铺地能够帮助触摸模块屏蔽外部噪声源，还能够稳定触摸线路的固有电容。
