印制电路板的通孔电感作用解析

PCB过孔降低阻抗原理在PCB（Printed Circuit Board，印刷电路板）设计中，通过合理地设计和布局过孔可以降低阻抗，提高信号传输的性能。

本文将详细解释与PCB过孔降低阻抗原理相关的基本原理。

1. 什么是PCB过孔？PCB过孔是指在PCB板上穿透整个板厚的孔洞，通常用来连接不同层次的电路。

根据用途和结构不同，过孔可以分为三种类型：•通孔（Through Hole）：从PCB的一侧穿过到另一侧，用于连接不同层次的电路。

•直通孔（Via）：连接相邻两层电路，通常只穿过一层。

•盲孔（Blind Via）：连接内层电路和外层电路，只穿过部分PCB板厚。

2. PCB过孔的作用PCB过孔在电路设计中起到了重要的作用，主要有以下几个方面：•电气连接：通过过孔可以连接不同层次的电路，实现信号的传输和电气连接。

•机械固定：通过过孔可以固定PCB板和其他器件，提高机械强度和稳定性。

•散热：通过过孔可以增加散热面积，提高PCB板的散热性能。

•信号引出：通过过孔可以将内层电路的信号引出到外层，方便测试和调试。

3. PCB过孔对阻抗的影响在高速电路设计中，阻抗匹配是十分重要的，能够有效地减少信号的反射和串扰，提高信号完整性。

而PCB过孔的存在会对阻抗产生一定的影响。

3.1 过孔的电感和电容过孔的电感和电容是导致阻抗变化的主要因素。

通过过孔的信号传输会导致电感和电容的存在，从而影响信号的传输速度和阻抗匹配。

•电感：过孔的电感主要由过孔的长度和直径决定，过孔越长、直径越小，其电感值越大。

•电容：过孔的电容主要由过孔的直径和板间距决定，过孔越大、板间距越小，其电容值越大。

3.2 过孔的串扰和反射过孔的存在还会导致信号的串扰和反射。

当信号通过过孔时，部分信号会通过过孔传播到相邻的电路层，造成串扰；另一部分信号会由于阻抗不匹配而反射回去，造成反射。

•串扰：由于过孔的存在，信号在传输过程中会通过过孔传播到相邻的电路层，产生串扰。

PCB过孔‎的寄生电容‎和电感的计‎算和使用一、PCB过孔‎的寄生电容‎和电感的计‎算PCB过孔‎本身存在着‎寄生电容，假如PCB‎过孔在铺地‎层上的阻焊‎区直径为D‎2,PCB 过孔‎焊盘的直径‎为D1,PCB板的‎厚度为T,基板材介电‎常数为ε,则PCB过‎孔的寄生电‎容数值近似‎于：C=1.41εTD‎1/(D2-D1)PCB过孔‎的寄生电容‎会给电路造‎成的主要影‎响是延长了‎信号的上升‎时间，降低了电路‎的速度尤其‎在高频电路‎中影响更为‎严重。

举例，对于一块厚‎度为50M‎i l的PC‎B，如果使用的‎P CB过孔‎焊盘直径为‎20Mil‎（钻孔直径为‎10Mil‎s），阻焊区直径‎为40Mi‎l,则我们可以‎通过上面的‎公式近似算‎出PCB过‎孔的寄生电‎容大致是：C=1.41x4.4x0.050x0‎.020/(0.040-0.020)=0.31pF这部分电容‎引起的上升‎时间变化量‎大致为：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps从这些数值‎可以看出，尽管单个P‎C B过孔的‎寄生电容引‎起的上升延‎变缓的效用‎不是很明显‎，但是如果走‎线中多次使‎用PCB过‎孔进行层间‎的切换，就会用到多‎个PCB过‎孔，设计时就要‎慎重考虑。

实际设计中‎可以通过增‎大PCB过‎孔和铺铜区‎的距离（Anti-pad）或者减小焊‎盘的直径来‎减小寄生电‎容。

PCB过孔‎存在寄生电‎容的同时也‎存在着寄生‎电感，在高速数字‎电路的设计‎中，PCB 过孔‎的寄生电感‎带来的危害‎往往大于寄‎生电容的影‎响。

它的寄生串‎联电感会削‎弱旁路电容‎的贡献，减弱整个电‎源系统的滤‎波效用。

我们可以用‎下面的经验‎公式来简单‎地计算一个‎P CB过孔‎近似的寄生‎电感：L=5.08h[ln(4h/d)+1]其中L指P‎C B过孔的‎电感，h是PCB‎过孔的长度‎，d是中心钻‎孔的直径。

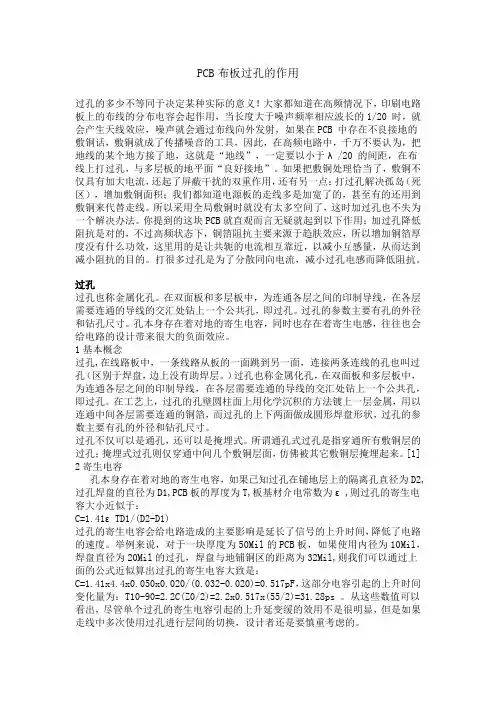

PCB布板过孔的作用过孔的多少不等同于决定某种实际的意义！大家都知道在高频情况下，印刷电路板上的布线的分布电容会起作用，当长度大于噪声频率相应波长的1/20 时，就会产生天线效应，噪声就会通过布线向外发射，如果在PCB 中存在不良接地的敷铜话，敷铜就成了传播噪音的工具，因此，在高频电路中，千万不要认为，把地线的某个地方接了地，这就是“地线”，一定要以小于λ/20 的间距，在布线上打过孔，与多层板的地平面“良好接地”。

如果把敷铜处理恰当了，敷铜不仅具有加大电流，还起了屏蔽干扰的双重作用，还有另一点：打过孔解决孤岛（死区），增加敷铜面积；我们都知道电源板的走线多是加宽了的，甚至有的还用到敷铜来代替走线。

所以采用全局敷铜时就没有太多空间了，这时加过孔也不失为一个解决办法。

你提到的这块PCB就直观而言无疑就起到以下作用：加过孔降低阻抗是对的，不过高频状态下，铜箔阻抗主要来源于趋肤效应，所以增加铜箔厚度没有什么功效，这里用的是让共轭的电流相互靠近，以减小互感量，从而达到减小阻抗的目的。

打很多过孔是为了分散同向电流，减小过孔电感而降低阻抗。

过孔过孔也称金属化孔。

在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。

过孔的参数主要有孔的外径和钻孔尺寸。

孔本身存在着对地的寄生电容，同时也存在着寄生电感，往往也会给电路的设计带来很大的负面效应。

1基本概念过孔,在线路板中，一条线路从板的一面跳到另一面，连接两条连线的孔也叫过孔（区别于焊盘，边上没有助焊层。

）过孔也称金属化孔，在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。

在工艺上，过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。

过孔不仅可以是通孔，还可以是掩埋式。

所谓通孔式过孔是指穿通所有敷铜层的过孔；掩埋式过孔则仅穿通中间几个敷铜层面，仿佛被其它敷铜层掩埋起来。

过孔的形状一般为圆形。过孔有两个尺寸，即 Hole Size (通 孔直径)和钻孔加上焊盘后的总的 Diameter(过孔直径)。
通孔和过孔之间的孔壁，由与导线相同的材料构成，用于连 接不同层的导线。
第1章印制电路板基础知识
1.1.7 丝印层
为方便电路的安装和维修，在印制电路板的上下两表面 印上所需要的标志图案和文字代号等，例如元件标号和标称 值、元件外廓形状和厂家标志、生产日期等，这层就称为丝 印层(Silkscreen Top/Bottom Overlay)。
尽量避免使用大面积铜箔，否则长时间受热，易发生铜箔膨 胀和脱落现象。必须用大面积铜箔时，最好用栅格状。这样 有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。
第1章印制电路板基础知识
1.2 印制电路板设计流程
印制电路板设计的一般步骤如下： 1) 绘制原理图。 2) 规划电路板。 3) 设置参数。 4) 装入网络表及元件封装。 5) 元件的布局。 6) 手动预布线。 7) 锁定手动预布的线，然后进行自动布线。 8) 手工调整。 9) 文件保存及输出。
所以在取用焊接元件时，不仅要知道元件名称，还 要知道元件的封装。元件的封装可以在设计电路图时指 定，也可以在引进网络表时指定。
第1章印制电路板基础知识
1. 元件封装的分类 普通的元件封装有针脚式封装和表面粘贴式封装两大类。
第1章印制电路板基础知识
第1章印制电路板基础知识
针脚式封装 必须把相应的针脚插入焊盘
第1章印制电路板基础知识
第1章印制电路板基础知识
1.1.5 层
Altium Designer的“层”不是虚拟的，而是印制电路板 材料本身实实在在的铜箔层。
由于电子线路的元件密集安装、抗干扰和布线等特殊要 求，一些较新的电子产品中所用的印制电路板不仅上下两面 可供走线，在板的中间还设有能被特殊加工的夹层铜箔。
