住宅烟道安装工程技术交底书、会签表

技术交底书
4、安装上部烟道：同首根烟道的吊装方法一样，就位时要注意对准下部烟道的上口，对于底部有卸荷钢筋的部位，要提前将烟道洞下口位置开好豁口（距烟洞外壁过去大约30mm的位置）开口正确并能使钢筋固定牢固，使上下层烟道接口密实不产生错台现象并保证以后灌浆时此接缝部位不漏浆。

需要注意：下层烟道安装校正完毕后，及时采取措施将烟道上口固定，然后卸下固定木楔，以方便上层烟道的安装。

出屋面烟道应在屋面保温隔热层、防水层施工前进行。

5、烟道接口处、灌灰：烟道安装完毕，用聚合物砂浆将上下烟道结合部位封严，并及时将结构板上预留孔洞的缝隙进行灌灰封堵。

封堵前将缝隙内垃圾、灰尘清理干净，直接利用升降支撑支顶吊模竹胶板条板，将底部封堵，采用与C20细石混凝土分两次进行浇筑、振捣密实平整（顶部、内部用防水密封胶嵌实）。

注意在浇筑之前，要先将结构面适当打毛，对结构混凝土面浇水湿润。

在细石混凝土面上部采用防水油膏密封。

交底人：
交底时间：年月日。

施工技术交底一、进场预制烟道构件质量要求1烟道尺寸均按委托加工要求的规格、型号加工，产品符合国家、行业有关检验标准的要求，卫生间一、卫生间三预留洞口为400mm*300mm，烟道尺寸为350mm*250mm，厨房烟道预留洞口550mm*500，烟道尺寸为500mm*450mm ;2•外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，拐角圆角平滑。

端面平整无飞边。

3.尺寸允许偏差：烟道两端部平面应方正，截面对角线误差＜3mm壁厚误差w 2mm侧向弯曲误差w 4mm长度误差w 4mm,并不得有扭曲现象。

4.烟道性能要求：体积密度~m3,抗弯强度＞10MPa垂直承载力＞90KN不燃，不开裂；5.烟道选用依据：卫生间（苏）、厨房（苏）。

烟道制品的耐火极限＞，满足国家、行业的有关规定。

二、烟道施工安装要求1.必须先做样板，然后再按要求进行大面积施工；2.安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边；3.烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确；4 .烟气道按照自下而上的顺序进行逐层安装；5.烟道首层安装前必须用 1 : 2水泥砂浆找平；安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C35细石微膨胀混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。

（顶部内部窝嵌C35微膨胀细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C35 细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实（烟气道下端部为了防止渗漏水，在靠墙部位的密封膏应嵌到踢脚线高度），待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。

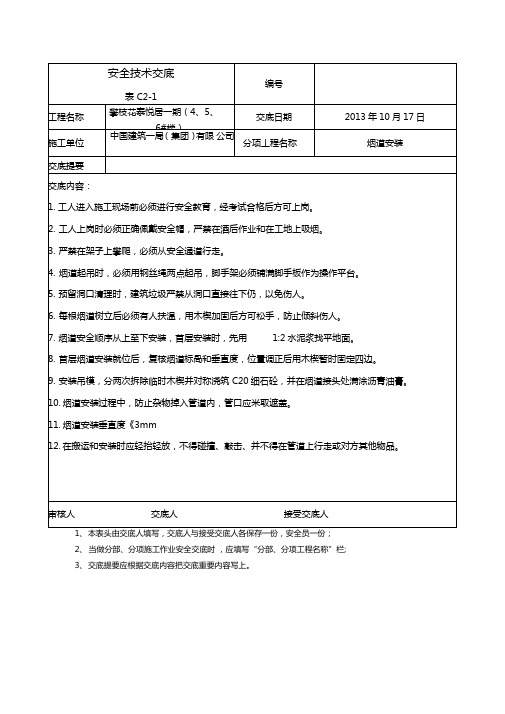

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、施工班组：[请填写施工班组名称]四、交底日期：[请填写交底日期]五、交底内容：一、安全教育培训与考核1. 所有参与烟道安装的工人必须经过专业安全培训，考核合格后方可上岗。

2. 定期组织安全教育培训，增强工人的安全意识和自我保护能力。

二、个人防护用品1. 工人必须佩戴安全帽，确保安全帽符合国家标准。

2. 必须穿着防滑鞋，防止在工作中滑倒。

3. 根据作业环境，佩戴相应的防护眼镜、耳塞等个人防护用品。

三、施工前的安全检查1. 施工前，对施工区域进行全面的安全检查，包括电气线路、机械设备等，确保安全无隐患。

2. 检查脚手架的稳固性，确保脚手架搭设符合安全规范。

四、施工过程中的安全措施1. 高处作业时，必须正确佩戴安全带，并确保安全带连接牢固。

2. 使用脚手架时，搭设完成后必须经验收合格后方可使用，不得随意拆除或移动。

3. 进入密闭空间作业前，必须办理受限空间作业许可证，对内部空气进行监测，保持良好通风。

4. 在狭窄空间作业时，应设置警示标志，防止他人误入。

五、作业过程中的注意事项1. 砌筑烟道时，注意砖块堆放稳固，防止倾倒。

2. 严禁在施工过程中饮酒或服用影响判断能力的药物。

3. 施工过程中，应保持施工现场的整洁，及时清理杂物，防止绊倒或滑倒。

六、事故应急处理1. 发生事故时，立即停止作业，并迅速上报。

2. 根据事故类型，采取相应的应急措施，如火灾、触电等，确保人员安全。

3. 按照应急预案，及时组织人员疏散，并协助救援。

七、交底人：[请填写交底人姓名及职务]八、接受交底人员：[请填写接受交底人员姓名及职务]九、签字确认：[请填写双方签字确认日期]十、备注：[如有其他需要说明的事项，请在此处填写]通过以上安全技术交底，确保烟道安装过程中的安全，预防事故的发生。

所有施工人员必须严格遵守各项安全规定，共同营造一个安全、和谐的工作环境。

《烟道施工安全技术交底》一、引言烟道施工是建筑工程中的一个重要环节，涉及到施工人员的安全，也直接关系到建筑物的使用安全。

因此，为了确保烟道施工的安全进行，特进行技术交底。

二、施工前的准备在进行烟道施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：1.工作区域的划定：在施工现场，需要明确划定烟道施工的工作区域，确保施工区域的安全。

2.施工人员准备：施工人员需要接受相关培训，了解烟道施工的相关知识，并熟悉相关施工设备和工具的使用方法。

3.设备与工具准备：准备好所需的施工设备和工具，并进行检查，确保其完好无损，安全可靠。

4.施工材料准备：准备好所需的施工材料，并按照规定的质量要求进行验收，保证施工材料的质量合格。

三、烟道施工安全技术要点在进行烟道施工时，需要特别注意以下几个安全技术要点：1.高处作业安全：烟道施工往往涉及到高处作业，施工人员需系好安全带，并采取其他必要的防护措施，确保高处作业的安全。

2.电气安全：烟道施工涉及到使用电动设备和工具，因此需要特别注意电气安全。

施工人员需经过相关培训，了解电气安全知识，并使用带有漏电保护的电器设备。

3.防火安全：施工过程中需要注意防火安全，特别是在使用明火或电焊时，必须采取必要的防火措施，确保施工区域的防火安全。

4.材料堆放安全：施工过程中需要注意材料的合理堆放，杜绝材料随意堆放造成的影响施工区域的安全隐患。

5.通风安全：烟道施工比较封闭，施工人员需确保施工区域的通风效果良好，避免因长时间呼吸过多有害气体而引发健康问题。

四、烟道施工事故处理与应急预案在进行烟道施工过程中，可能会发生一些意外事故，因此需要建立完善的应急预案，包括但不限于以下几个方面：1.施工人员的急救措施：施工现场需配备急救箱，并确保施工人员了解基本的急救知识和方法。

2.事故报告与处理：一旦发生事故，需要立即向相关主管部门报告，并根据事故情况采取适当的处理措施。

3.安全疏散与救援：施工现场需要明确疏散通道和安全出口，并进行相应的疏散演练，以确保施工人员在紧急情况下的安全。

一、交底目的为确保排烟管道安装工程的安全进行，预防事故发生，特进行本次安全技术交底。

二、交底对象所有参与排烟管道安装施工的施工人员、管理人员及监理人员。

三、交底内容1. 安全操作规程1.1 从事排烟管道安装工作的人员必须遵守国家、行业有关安全技术规程和本工程的安全操作规程。

1.2 施工人员应接受安全技术培训，未经培训或培训不合格者不得上岗作业。

1.3 特种作业人员必须持证上岗，并严格遵守操作规程。

2. 施工前的准备工作2.1 施工前应对施工现场进行安全检查，确保施工环境安全。

2.2 施工人员应熟悉施工图纸、施工方案和安全技术交底内容。

2.3 施工机具、设备应进行检查、维护，确保其安全可靠。

3. 施工过程中的安全注意事项3.1 施工人员应正确佩戴个人防护用品，如安全帽、安全带、防护眼镜等。

3.2 施工现场应设置安全警示标志，禁止无关人员进入施工区域。

3.3 施工过程中应严格遵守高处作业、起重作业、电气作业等安全操作规程。

3.4 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

3.5 施工过程中应密切关注施工环境变化，发现安全隐患及时上报并采取措施排除。

4. 具体施工要求4.1 排烟管道的材质、规格应符合设计要求，确保管道的严密性和耐久性。

4.2 管道安装应确保横平竖直，连接处应牢固可靠，不得出现松动、漏气等现象。

4.3 管道支吊架应设置合理，确保管道的稳定性和安全性。

4.4 施工过程中应保持施工现场的整洁，及时清理施工垃圾，防止污染环境。

5. 应急处理5.1 施工过程中如发生安全事故，应立即停止施工，及时上报并采取相应措施进行处理。

5.2 施工人员应熟悉应急处理程序，提高自救互救能力。

四、交底时间（此处填写具体日期）五、交底人（此处填写交底人姓名及职务）六、被交底人（此处填写被交底人姓名及职务）七、备注1. 本安全技术交底内容为本次排烟管道安装工程的安全要求，施工过程中应严格遵守。

2. 施工人员应认真阅读本安全技术交底内容，确保施工安全。

烟道安装技术交底
一、施工准备及计划安排
烟道成品由专业厂家生产并供货至施工现场，产品质量严格按《07J916-1》图集的有关要求执行。

在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。

烟道安装在主体施工完成后抹灰施工前穿插完成。

安装前，由项目部组织工人进行技术交底和安全教育，严格按要求施工。

二、主要施工方法及技术措施
1、工艺流程
烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→监理验收签字→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护
2、施工要点
2.1 安装前通线校正预留孔洞位置是否准确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。

2.2 首层安装时，先用1：2.5 的水泥浆找平地面。

2.3 烟道逐层由下而上安装。

2.4 烟道在楼层处连接采用 2 根Ф14 钢筋作支撑，具体做法详07J916-1-C8 页中①大样，出屋面做法按07J916-1-C10 页，洞口四周120 厚挡边在高出屋面结构面600范围内采用C20素砼浇筑（其余出屋面洞口部位处理同此）。

2.5屋面烟道细石C20砼泛水高度应高于屋面找坡完成面300mm。

三、质量控制措施
1、烟道口四周应对称、分两次浇筑混凝土。

2、排水通气管不得与烟道相连。

3、烟道抹灰前必须满挂钢丝网，每边与墙搭接不小于150mm。

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

烟道安装施工技术交底工程名称交底时间交底人接受交底人交底内容：本工程厨房烟道型号分别为；250×250和250×320两种；厨房烟道要求壁厚12mm，进风口为￠155mm。

烟道以耐碱玻纤网络布为增强材料的水泥砂浆薄壁构件，水泥应采用不低于32.5普通硅酸盐水泥，1：2.5水泥砂浆制作，排风道内表面应光滑，无空洞和裂纹，端面平整无毛边；排风道安装从底层开始，自上而下安装，起始层安装时应做水泥砂浆找平层；上下排风道对接应用水泥砂浆加胶粘剂密封；配合比为；水泥：砂：801建筑胶=1:2:0.3座灰应饱满，并保证接口严密及管体中心线是否对中，就位先用木楔子临时固定，浇筑完细石混泥土后将木屑子取出；每隔二层做承托处理，用不小于两根14钢筋。

支设模板吊洞、浇筑细石混凝封堵；拆模后接头处抹灰整平及细部处理。

施工过程中做好已安好排风道的成品保护，防止杂物、垃圾掉入排风道。

必须提供排风道型式检验报告及出厂合格证。

必须提供如下资料：“国家固定灭火系统和耐火构件质量监督检验中心”的住宅厨房排烟气道耐火极限检验报告。

“四川省建筑工程质量监督检验测试中心”的住宅厨房、卫生间排气道垂直承载力和抗柔性冲击检验报告。

施工人员在施工时必须带好安全帽并系好帽带，穿胶底鞋，从外架上上料时必须系安全带。

施工用具放置必须牢固，不得放在外墙脚手架等易坠落的位置，不得从楼上往下丢东西。

严禁擅自拆除外脚手架及密目网，以及洞口防护栏杆，必须拆除时须经得项目部安全员同意方可拆除。

施工中未按交底操作出现不合格的由操作班组自负工料。

未按交底施工，经检查有安全隐患的。

项目部视情况处以罚款，并拆除施工场地。
