汽车内外构造详细图解,再来100多张高清图

汽车构造（发动机，底盘，车身，电气设备）1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。

2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。

轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。

4. 电气设备：电气设备由电源和用电设备两大部分组成。

电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。

性能参数1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。

2. 最大总质量(kg)：汽车满载时的总质量。

3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。

4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。

与道路通过性有关。

5. 车长(mm)：汽车长度方向两极端点间的距离。

6. 车宽(mm)：汽车宽度方向两极端点间的距离。

7. 车高(mm)：汽车最高点至地面间的距离。

8. 轴距(mm)：汽车前轴中心至后轴中心的距离。

9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。

10. 前悬(mm)：汽车最前端至前轴中心的距离。

11. 后悬(mm)：汽车最后端至后轴中心的距离。

12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。

13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。

14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。

15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。

转向盘转到极限位置时的转弯半径为最小转弯半径。

16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

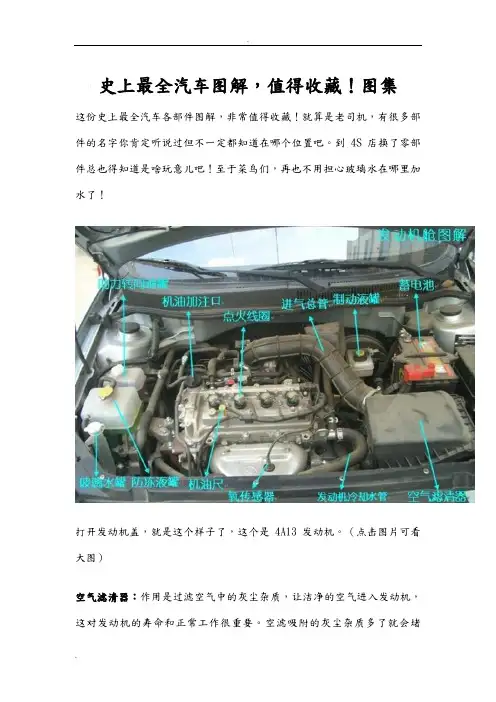

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

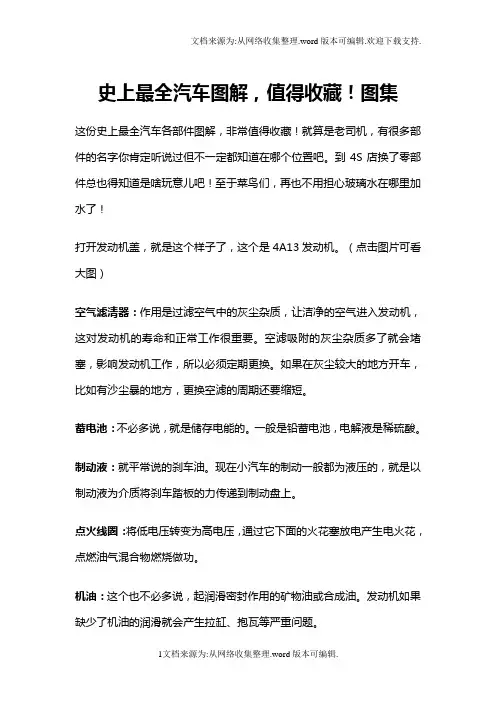

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

汽车的基本构造（图解）汽车的基本构造汽车基本组成部分汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。

一、汽车发动机：发动机是汽车的动力装置，由2大机构 5大系组成：曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、起动系组成，但是柴油机比汽油机少一个点火系统。

1．冷却系：一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。

汽车发动机采用两种冷却方式，即空气冷却和水冷却。

一般汽车发动机多采用水冷却。

2．润滑系：发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。

3．燃油供给系：汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。

柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。

4．启动系：起动机、蓄电池。

5．点火系：火花塞、高压线、高压线圈、分电器、点火开关。

6．曲柄连杆机构：连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。

7．配气机构：汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消音器、三元催化增压器。

二、汽车底盘：底盘作用是支撑、安装汽车发动机及其各部件的总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

1．传动系：汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。

离合器：其作用是使发动机的动力与传动装置平稳地接合或暂时地分离，以便于驾驶员进行汽车的起步、停车和换档等操作。

变速器：由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承和操纵机构等机件构成，用于汽车变速和变输出扭矩。

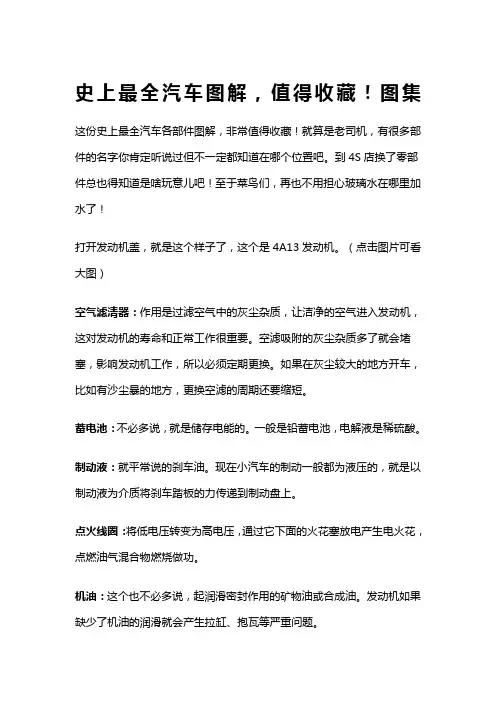

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。
