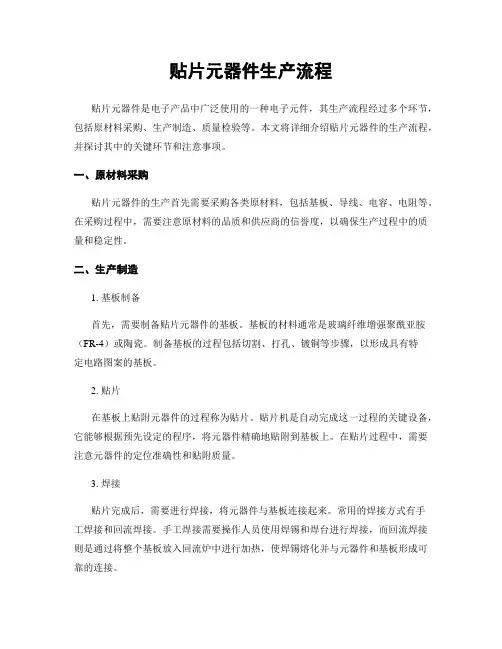

贴片元器件生产流程贴片元器件是电子产品中广泛使用的一种电子元件，其生产流程经过多个环节，包括原材料采购、生产制造、质量检验等。

本文将详细介绍贴片元器件的生产流程，并探讨其中的关键环节和注意事项。

一、原材料采购贴片元器件的生产首先需要采购各类原材料，包括基板、导线、电容、电阻等。

在采购过程中，需要注意原材料的品质和供应商的信誉度，以确保生产过程中的质量和稳定性。

二、生产制造1. 基板制备首先，需要制备贴片元器件的基板。

基板的材料通常是玻璃纤维增强聚酰亚胺（FR-4）或陶瓷。

制备基板的过程包括切割、打孔、镀铜等步骤，以形成具有特定电路图案的基板。

2. 贴片在基板上贴附元器件的过程称为贴片。

贴片机是自动完成这一过程的关键设备，它能够根据预先设定的程序，将元器件精确地贴附到基板上。

在贴片过程中，需要注意元器件的定位准确性和贴附质量。

3. 焊接贴片完成后，需要进行焊接，将元器件与基板连接起来。

常用的焊接方式有手工焊接和回流焊接。

手工焊接需要操作人员使用焊锡和焊台进行焊接，而回流焊接则是通过将整个基板放入回流炉中进行加热，使焊锡熔化并与元器件和基板形成可靠的连接。

三、质量检验贴片元器件的质量检验是确保产品质量的重要环节。

常用的质量检验方法包括外观检查、尺寸测量、电性能测试等。

外观检查主要是检查元器件的外观是否完整、无损伤，并与标准要求相符合；尺寸测量是通过使用测量仪器对元器件的尺寸进行精确测量，以确保其符合设计要求；电性能测试则是通过使用测试设备对元器件的电性能进行检测，包括电流、电压、电阻等参数。

四、包装与出货贴片元器件经过质量检验合格后，需要进行包装和标识，并最终出货。

包装通常采用盘装或者卷装的方式，以确保元器件在运输过程中不受损坏。

同时，需要在包装上标明元器件的型号、批次号、生产日期等信息，以方便客户使用和追溯。

总结：贴片元器件的生产流程包括原材料采购、生产制造、质量检验和包装出货等环节。

在每个环节中，都需要严格把控质量和流程，以确保生产出符合要求的贴片元器件。

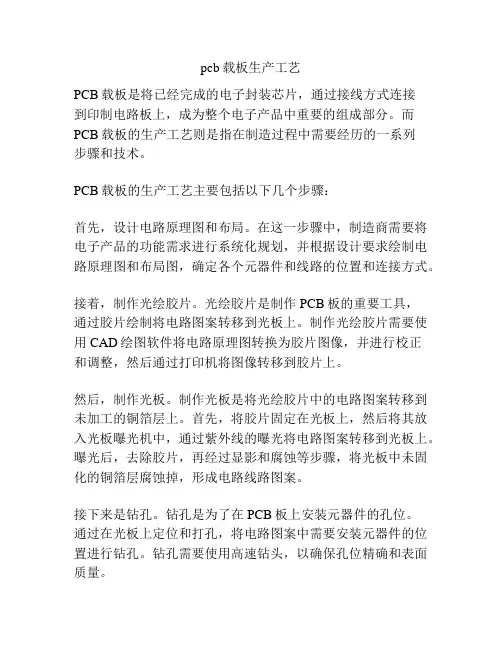

pcb载板生产工艺PCB载板是将已经完成的电子封装芯片，通过接线方式连接到印制电路板上，成为整个电子产品中重要的组成部分。

而PCB载板的生产工艺则是指在制造过程中需要经历的一系列步骤和技术。

PCB载板的生产工艺主要包括以下几个步骤：首先，设计电路原理图和布局。

在这一步骤中，制造商需要将电子产品的功能需求进行系统化规划，并根据设计要求绘制电路原理图和布局图，确定各个元器件和线路的位置和连接方式。

接着，制作光绘胶片。

光绘胶片是制作PCB板的重要工具，通过胶片绘制将电路图案转移到光板上。

制作光绘胶片需要使用CAD绘图软件将电路原理图转换为胶片图像，并进行校正和调整，然后通过打印机将图像转移到胶片上。

然后，制作光板。

制作光板是将光绘胶片中的电路图案转移到未加工的铜箔层上。

首先，将胶片固定在光板上，然后将其放入光板曝光机中，通过紫外线的曝光将电路图案转移到光板上。

曝光后，去除胶片，再经过显影和腐蚀等步骤，将光板中未固化的铜箔层腐蚀掉，形成电路线路图案。

接下来是钻孔。

钻孔是为了在PCB板上安装元器件的孔位。

通过在光板上定位和打孔，将电路图案中需要安装元器件的位置进行钻孔。

钻孔需要使用高速钻头，以确保孔位精确和表面质量。

然后是镀铜工艺。

镀铜是为了增加PCB板的导电性和耐腐蚀性。

通过化学镀铜或电解镀铜等方法，在PCB板的钻孔表面和电路线路上镀上一层铜。

这也是为了与后续的电路组装和焊接工艺相匹配。

最后是制作印刷文字和焊盘。

印刷文字是为了标记PCB板上各个元器件和线路的位置，方便后续的组装和维修。

焊盘则是为了和元器件连接的焊接点。

通过专用的印刷机在PCB板上印刷文字和焊盘。

以上就是PCB载板生产工艺的主要步骤和技术。

这些步骤需要经过严格的质量控制和检验，以确保PCB板的质量和性能。

同时，随着科技的进步和市场的需求，PCB载板的生产工艺也在不断发展和改变，以满足电子产品制造的要求。

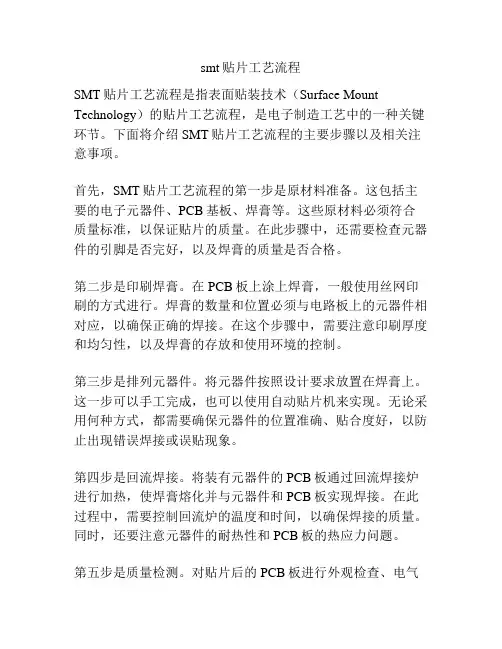

smt贴片工艺流程SMT贴片工艺流程是指表面贴装技术（Surface Mount Technology）的贴片工艺流程，是电子制造工艺中的一种关键环节。

下面将介绍SMT贴片工艺流程的主要步骤以及相关注意事项。

首先，SMT贴片工艺流程的第一步是原材料准备。

这包括主要的电子元器件、PCB基板、焊膏等。

这些原材料必须符合质量标准，以保证贴片的质量。

在此步骤中，还需要检查元器件的引脚是否完好，以及焊膏的质量是否合格。

第二步是印刷焊膏。

在PCB板上涂上焊膏，一般使用丝网印刷的方式进行。

焊膏的数量和位置必须与电路板上的元器件相对应，以确保正确的焊接。

在这个步骤中，需要注意印刷厚度和均匀性，以及焊膏的存放和使用环境的控制。

第三步是排列元器件。

将元器件按照设计要求放置在焊膏上。

这一步可以手工完成，也可以使用自动贴片机来实现。

无论采用何种方式，都需要确保元器件的位置准确、贴合度好，以防止出现错误焊接或误贴现象。

第四步是回流焊接。

将装有元器件的PCB板通过回流焊接炉进行加热，使焊膏熔化并与元器件和PCB板实现焊接。

在此过程中，需要控制回流炉的温度和时间，以确保焊接的质量。

同时，还要注意元器件的耐热性和PCB板的热应力问题。

第五步是质量检测。

对贴片后的PCB板进行外观检查、电气检测和功能验证等多个方面的检测，以确保贴片的质量符合要求。

检测项包括焊接是否完整，引脚是否连接良好，元器件是否损坏等。

如果发现问题，需要及时调整或修复。

最后一步是清洁和包装。

将已经贴片完成且通过质量检测的PCB板进行清洁处理，去除焊接过程中产生的残留物和污染物。

之后，将贴片好的PCB板进行包装，以保护其免受外界环境的干扰和损害。

总结起来，SMT贴片工艺流程包括原材料准备、印刷焊膏、排列元器件、回流焊接、质量检测和清洁和包装等多个步骤。

在每个步骤中，都需要严格控制质量和注意细节，以确保贴片的质量符合要求。

只有这样，才能保证电子制品的性能可靠稳定。

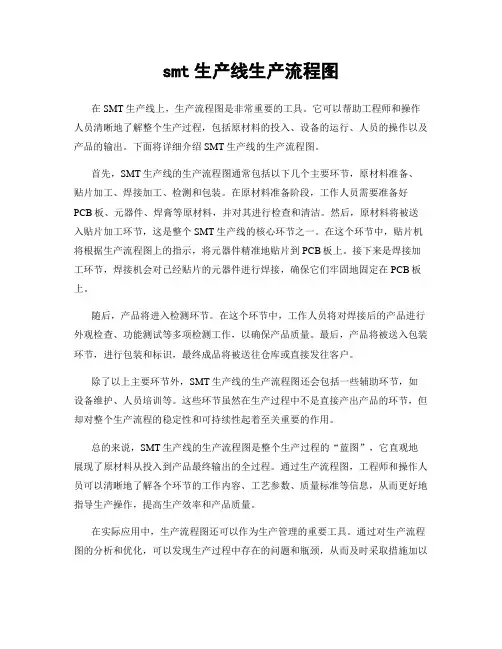

smt生产线生产流程图在SMT生产线上，生产流程图是非常重要的工具。

它可以帮助工程师和操作人员清晰地了解整个生产过程，包括原材料的投入、设备的运行、人员的操作以及产品的输出。

下面将详细介绍SMT生产线的生产流程图。

首先，SMT生产线的生产流程图通常包括以下几个主要环节，原材料准备、贴片加工、焊接加工、检测和包装。

在原材料准备阶段，工作人员需要准备好PCB板、元器件、焊膏等原材料，并对其进行检查和清洁。

然后，原材料将被送入贴片加工环节，这是整个SMT生产线的核心环节之一。

在这个环节中，贴片机将根据生产流程图上的指示，将元器件精准地贴片到PCB板上。

接下来是焊接加工环节，焊接机会对已经贴片的元器件进行焊接，确保它们牢固地固定在PCB板上。

随后，产品将进入检测环节。

在这个环节中，工作人员将对焊接后的产品进行外观检查、功能测试等多项检测工作，以确保产品质量。

最后，产品将被送入包装环节，进行包装和标识，最终成品将被送往仓库或直接发往客户。

除了以上主要环节外，SMT生产线的生产流程图还会包括一些辅助环节，如设备维护、人员培训等。

这些环节虽然在生产过程中不是直接产出产品的环节，但却对整个生产流程的稳定性和可持续性起着至关重要的作用。

总的来说，SMT生产线的生产流程图是整个生产过程的“蓝图”，它直观地展现了原材料从投入到产品最终输出的全过程。

通过生产流程图，工程师和操作人员可以清晰地了解各个环节的工作内容、工艺参数、质量标准等信息，从而更好地指导生产操作，提高生产效率和产品质量。

在实际应用中，生产流程图还可以作为生产管理的重要工具。

通过对生产流程图的分析和优化，可以发现生产过程中存在的问题和瓶颈，从而及时采取措施加以改进。

此外，生产流程图还可以作为培训和技术交流的重要参考资料，帮助新员工快速上手，并促进团队间的协作和沟通。

综上所述，SMT生产线的生产流程图是生产过程中不可或缺的重要工具，它不仅直观地展现了整个生产过程，还对生产管理和技术改进起着重要的作用。

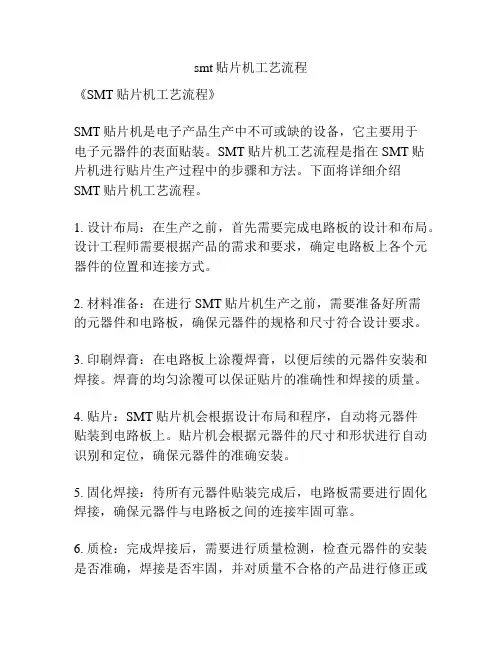

smt贴片机工艺流程
《SMT贴片机工艺流程》
SMT贴片机是电子产品生产中不可或缺的设备，它主要用于
电子元器件的表面贴装。

SMT贴片机工艺流程是指在SMT贴
片机进行贴片生产过程中的步骤和方法。

下面将详细介绍
SMT贴片机工艺流程。

1. 设计布局：在生产之前，首先需要完成电路板的设计和布局。

设计工程师需要根据产品的需求和要求，确定电路板上各个元器件的位置和连接方式。

2. 材料准备：在进行SMT贴片机生产之前，需要准备好所需
的元器件和电路板，确保元器件的规格和尺寸符合设计要求。

3. 印刷焊膏：在电路板上涂覆焊膏，以便后续的元器件安装和焊接。

焊膏的均匀涂覆可以保证贴片的准确性和焊接的质量。

4. 贴片：SMT贴片机会根据设计布局和程序，自动将元器件
贴装到电路板上。

贴片机会根据元器件的尺寸和形状进行自动识别和定位，确保元器件的准确安装。

5. 固化焊接：待所有元器件贴装完成后，电路板需要进行固化焊接，确保元器件与电路板之间的连接牢固可靠。

6. 质检：完成焊接后，需要进行质量检测，检查元器件的安装是否准确，焊接是否牢固，并对质量不合格的产品进行修正或
更换。

7. 清洗和包装：最后，电路板需要进行清洗和包装，以确保贴装的元器件和电路板的整洁和完好。

包装后的产品可以进行下一步的组装和测试。

总的来说，SMT贴片机工艺流程是一套相对成熟和高效的电子元器件贴装流程，通过各个步骤的精确控制和自动化设备的使用，可以有效提高生产效率和产品质量。

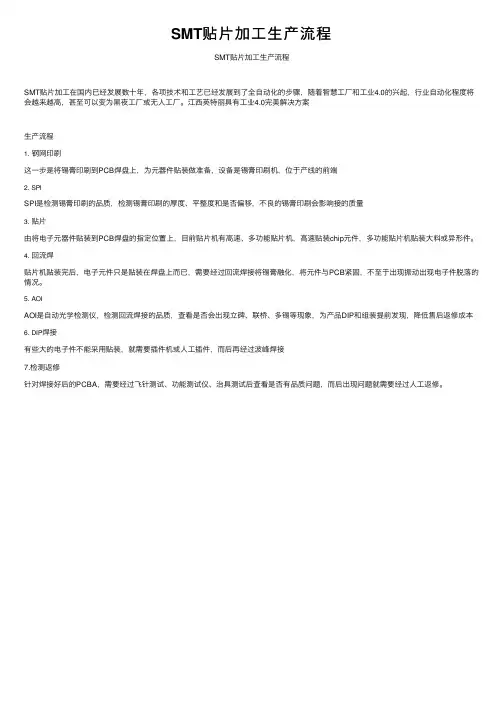

SMT贴⽚加⼯⽣产流程
SMT贴⽚加⼯⽣产流程
SMT贴⽚加⼯在国内已经发展数⼗年，各项技术和⼯艺已经发展到了全⾃动化的步骤，随着智慧⼯⼚和⼯业4.0的兴起，⾏业⾃动化程度将会越来越⾼，甚⾄可以变为⿊夜⼯⼚或⽆⼈⼯⼚。

江西英特丽具有⼯业4.0完美解决⽅案
⽣产流程
1. 钢⽹印刷
这⼀步是将锡膏印刷到PCB焊盘上，为元器件贴装做准备，设备是锡膏印刷机，位于产线的前端
2. SPI
SPI是检测锡膏印刷的品质，检测锡膏印刷的厚度、平整度和是否偏移，不良的锡膏印刷会影响接的质量
3. 贴⽚
由将电⼦元器件贴装到PCB焊盘的指定位置上，⽬前贴⽚机有⾼速、多功能贴⽚机，⾼速贴装chip元件，多功能贴⽚机贴装⼤料或异形件。

4. 回流焊
贴⽚机贴装完后，电⼦元件只是贴装在焊盘上⽽已，需要经过回流焊接将锡膏融化，将元件与PCB紧固，不⾄于出现振动出现电⼦件脱落的情况。

5. AOI
AOI是⾃动光学检测仪，检测回流焊接的品质，查看是否会出现⽴碑、联桥、多锡等现象，为产品DIP和组装提前发现，降低售后返修成本
6. DIP焊接
有些⼤的电⼦件不能采⽤贴装，就需要插件机或⼈⼯插件，⽽后再经过波峰焊接
7.检测返修
针对焊接好后的PCBA，需要经过飞针测试、功能测试仪、治具测试后查看是否有品质问题，⽽后出现问题就需要经过⼈⼯返修。
