人教版物理九年级重难点过关:根据实物图画电路图附解析教师版一、作图题(共15题;共75分)1.(5分)请根据图中电路实物图,在方框内画出其电路图。
【答案】解:如图所示:【解析】【解答】由实物图可知,两个灯泡并联,开关S1和灯泡L1在一条支路,开关S2在干路中,如图所示:【分析】根据实物图,画出对应的电路图,注意开关的位置。
2.(5分)请在虚线框内画出与实物图对应的电路图.【答案】解:如图所示:【解析】【解答】两灯泡并联,开关S1控制整个电路,开关S1控制灯泡L2,按要求画出电路图即可.【分析】根据实物图中,用电器的连接方式,画出对应的电路图。
3.(5分)请按题图所示的电路连接情况,在方框内画出对应的电路图。
【答案】解:如图所示:【解析】【解答】由实物图知,两灯泡并联,开关S2在干路上,开关S1在L2支路上,由此画出电路图如图所示:【分析】理清元件的连接方式及电表的测量对象,利用电流流向法画出电路图即可。
4.(5分)根据甲图实物连接图在乙方框内画出相应的电路图;(要求作图规范)【答案】解:如图所示:【解析】【解答】如图所示,电流从正极出发,会分流,一条经过电动机和开关后与另外一条只经过灯泡汇合后一起经过开关、流到负极,故根据电流的走向依次画元件,先画电池经过电动机、开关、开关、回到负极,最后将灯泡并联在电动机和两个开关之间,如下图所示【分析】结合实物图,利用电流流向法画出电路图。
5.(5分)在方框里画出如图实物电路的电路图。
【答案】解:如图所示:【解析】【解答】由实物图知,电路中,电流从正极出来逐一经过灯L2、开关和L1回到电源负极,即两灯串联在电路中,那么对应的电路图如下【分析】根据实物图,画出对应的电路图。
6.(5分)根据如图的电路在如图的方框内画出电路图.【答案】解:如图所示:【解析】【解答】由实物电路图可知,灯L1与L2并联,电流从正极出发开始分支,一支经开关S2、灯泡L2回到负极,一支经灯泡L1、开关S1,回到负极,电路图如下图所示.【分析】根据实物图的连接,画出对应的电路图。
专题一画电路图及实物图连接一、解答题1.请你根据实物电路,帮助小雨同学画出相应电路图。
【答案】【解析】根据实物图画电路图时,首先确定电路的串并联关系,然后按照一定的顺序用电路符号替换对应的电器元件即可。
【解答】根据实物图可知,灯泡L1与L2并联,开关S1在干路上,开关S2与L2串联在同一支路上。
①从电源正极出发,依次连接开关S1、灯泡L2、开关S2,然后回到负极;②L2右端的接线柱为分流点,而汇流点在S2与负极之间;③将灯泡L1连接在分流点和汇流点之间即可,如下图所示:2.如图所示,电路中两个小灯泡的连接方式是________,请在右边方框内画出对应的电路图________。
【答案】并联;【解析】(1)如果只有一条通路,那么为串联;如果有两条或多条通路,那么为并联;(2)根据实物图画出电路图时,不但要保持串并联关系一致,还要保证电器元件的先后顺序一致,据此画出电路图。
【解答】(1)如下图所示,电路中有两条通路,每个灯泡各在一条支路上,因此连接方式为并联;(2)①电流从正极出发,依次经过开关、灯泡L1,然后回到负极;②电流从灯泡L1的左端分叉,经过灯泡L2后会集在灯泡L2右端接线柱上,如下图所示:3.在方框中画出下图所示电路的电路图。
【答案】【解析】根据实物图画电路图时,不但要保证电器元件的串并联关系一致,还要保持电器元件的先后顺序一致,据此解答。
【解答】根据实物图可知:(1)电流从正极出发,依次经过开关S1、灯泡L1,然后回到电源的负极;(2)分流点在开关S1和正极之间,汇流点在灯泡L1和负极之间;(3)从分流点依次经过灯泡L2、开关S2,然后回到汇流点。
如下图所示:4.如图所示为一实物电路,请在方框内画出对应的电路图。
【答案】解:如答图所示。
【解析】根据实物图确定电路的串并联关系,并确定元件连接的顺序,然后完成实物图的连接即可。
【解答】根据实物图可知,灯泡L1与L2并联,电流表在干路上测总电流,开关也在干路上。

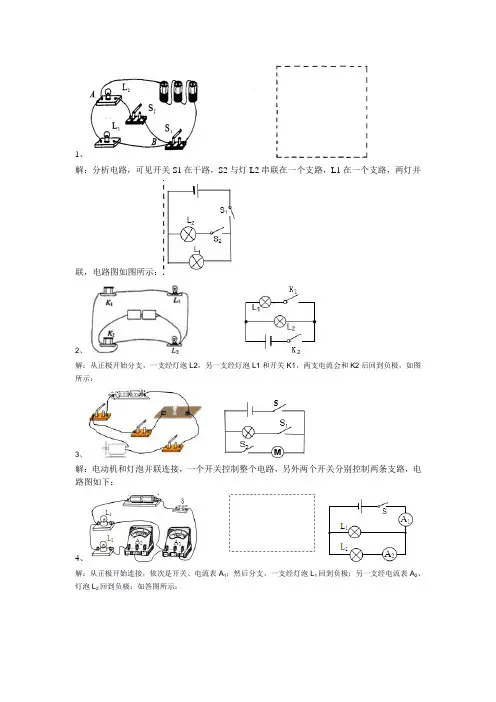

1、解:分析电路,可见开关S1在干路,S2与灯L2串联在一个支路,L1在一个支路,两灯并联,电路图如图所示:2、解:从正极开始分支,一支经灯泡L2,另一支经灯泡L1和开关K1,两支电流会和K2后回到负极,如图所示:3、解:电动机和灯泡并联连接,一个开关控制整个电路,另外两个开关分别控制两条支路,电路图如下:4、解:从正极开始连接,依次是开关、电流表A1;然后分支,一支经灯泡L1回到负极;另一支经电流表A2、灯泡L2回到负极;如答图所示:5、6、解:由实物电路图知,两灯泡并联,开关S1控制干路,电流表测干路电流,开关S2控制灯L2,电压表测并联电路电压,据此作出电路图如图所示;7、解:由图知:电流从电源的正极流出,经开关S后分成两支:①灯L1;②开关S1和灯L2;然后再汇合到一起回到电源的负极.如图所示:8、解:图中有电压表、有电流表,可以首先对电压表采用“先摘除再复原”的处理方法,然后将电流表视作导线,再判断电路的连接方式:电流从电源正极出发,流经开关S后,分成两支:一支通过灯L2和电流表回到电源的负极,另一支通过滑动变阻器和灯L1回到电源的负极;再将电压表复原,发现电压表测的是灯L1两端的电压;综上可知:此电路是并联电路,开关控制整个电路,且电流表测L2支路的电流,电压表测灯泡L1两端的电压.9、电流从电源正极出发,流经开关S后,分成两支:①通过灯L1和电流表;②通过灯L2;两路汇合后回到电源的负极;再将电压表复原,发现电压表测的是灯L2两端的电压;综上可知:此电路是并联电路,开关控制整个电路,两灯并联,且电流表测L1支路的电流,电压表测各支路两端的电压.10、解:从实物图中可以看出,两只灯泡并联,电键K3控制整个电路,电键K1控制灯泡L1,电键K2控制灯泡L2,电流表A测量通过灯泡L2中的电流;电压表测量并联电路两端电压.在电源外部电流总是从电源正极流向电源负极.从正极开始,电流经过电键K3后进行分支,一支经电键K1、灯泡L1;另一支经电键K2、灯泡L2和电流表A;然后两路汇合共同经过开关后回到电源负极;电压表并联在并联电路两端;并表出电流的方向.如图所示:11、12、13、解:该电路为串联电路,开关控制整个电路,滑动变阻器控制电路中的电流,用导线将电源、开关、滑动变阻器和小灯泡顺次连接起来,电压表并联在灯泡两端.如图所示:14、解:从正极开始连接,经开关后分支,一支经电流表、灯泡L1回到负极;另一支经灯泡L2回到负极。
