光纤结构和基本原理

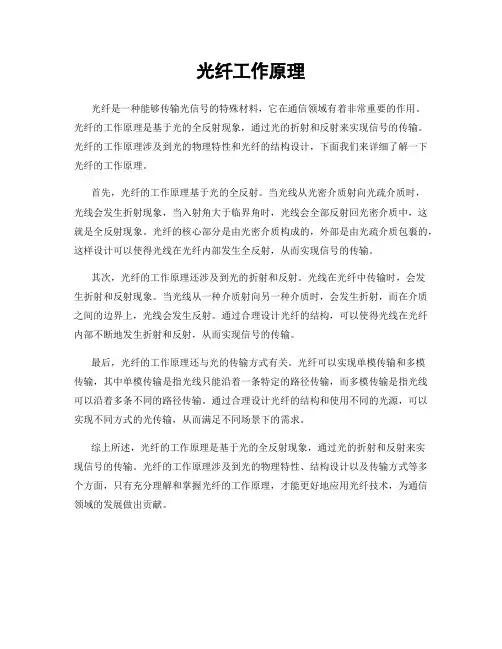

光纤工作原理
光纤是一种能够传输光信号的特殊材料，它在通信领域有着非常重要的作用。

光纤的工作原理是基于光的全反射现象，通过光的折射和反射来实现信号的传输。

光纤的工作原理涉及到光的物理特性和光纤的结构设计，下面我们来详细了解一下光纤的工作原理。

首先，光纤的工作原理基于光的全反射。

当光线从光密介质射向光疏介质时，
光线会发生折射现象，当入射角大于临界角时，光线会全部反射回光密介质中，这就是全反射现象。

光纤的核心部分是由光密介质构成的，外部是由光疏介质包裹的，这样设计可以使得光线在光纤内部发生全反射，从而实现信号的传输。

其次，光纤的工作原理还涉及到光的折射和反射。

光线在光纤中传输时，会发
生折射和反射现象。

当光线从一种介质射向另一种介质时，会发生折射，而在介质之间的边界上，光线会发生反射。

通过合理设计光纤的结构，可以使得光线在光纤内部不断地发生折射和反射，从而实现信号的传输。

最后，光纤的工作原理还与光的传输方式有关。

光纤可以实现单模传输和多模
传输，其中单模传输是指光线只能沿着一条特定的路径传输，而多模传输是指光线可以沿着多条不同的路径传输。

通过合理设计光纤的结构和使用不同的光源，可以实现不同方式的光传输，从而满足不同场景下的需求。

综上所述，光纤的工作原理是基于光的全反射现象，通过光的折射和反射来实
现信号的传输。

光纤的工作原理涉及到光的物理特性、结构设计以及传输方式等多个方面，只有充分理解和掌握光纤的工作原理，才能更好地应用光纤技术，为通信领域的发展做出贡献。

第一章 光纤的基本理论1、光纤的结构：光纤是截面很小的可绕透明长丝，它在长距离内具有束缚和传输光的作用。

光纤由纤芯、包层和涂覆层构成，折射率从里到外依次减小（n 纤芯>n 包层>n 涂覆层）2、光纤的分类：（1）按光纤横截面上折射率分布的不同，可以将光纤分为阶跃折射率分布光纤 (简称阶跃光纤，适用于短距离传输 )和渐变折射率分布光纤 (简称渐变光纤，适用于长距离传输 )。

（2）根据传导模式数量的不同，光纤可以分为单模光纤和多模光纤两类。

单模光纤的纤芯直径很小，为4μm~10μm ，包层直径为125μm 。

多模光纤的纤芯一般为50μm,包层的外径为125μm 。

（3）按光纤构成的原材料分为石英系光纤、多组分玻璃光纤、塑料包层光纤、全塑光纤。

（4）按光纤的套塑层可分为紧套光纤和松套光纤。

3、光纤的相对折射率差：其中n1为纤芯的折射率， n2为包层折射率。

4、光纤的数值孔径为：NA5、假若在长为L 的光纤中，走得最快的模式所用的时间为τmin ，走得最慢的模式所用的时间为τmax ，则最大时延差Δτmax 为6、在多模渐变折射率光纤中，相对折射率差定义为 其中n(0)、n2分别是r = 0处的和包层的折射率。

7、渐变光纤的本地数值孔径公式：其中n （r ）为渐变光纤纤芯折射率。

8、亥姆霍兹方程 方程求解方法主要有两种：标量近似解和矢量解。

9、光纤的归一化频率10、归一化截止频率Vc 可求出截止波长λc(课本P15)当λ<λc 时，该模式可传输；而当λ>λc 时，该模式就截止。

11、图1—9（P16），注意横、纵坐标所表示的含义。

12、阶跃光纤中的模数量以M 表示，则M=V^2/2(详见课本P18)13、衡量光纤损耗特性的参数为衰减系数（损耗系数） ，定义为单位长度光纤引起的光功率衰减，其表达式为 其中Pi 为输入光纤的光功率，Po 为光纤输出的光功率。

14、造成光纤损耗的因素：引起光纤损耗的因素有吸收损耗、散射损耗和其它损耗，这些损耗又可以归纳为本征损耗、制造损耗和附加损耗等。

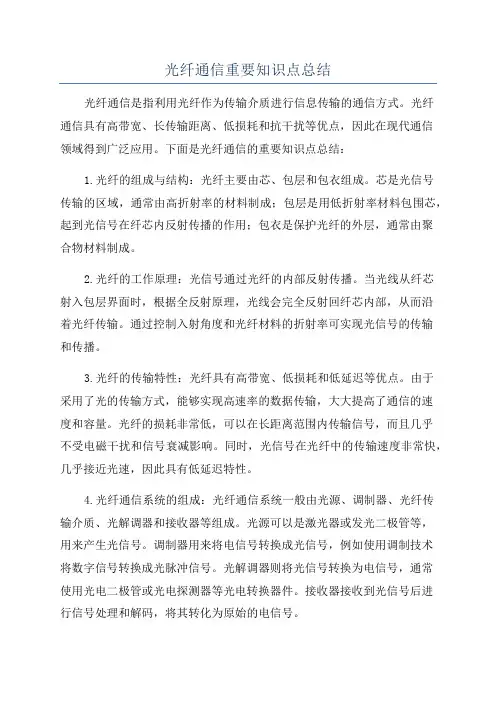

光纤通信重要知识点总结光纤通信是指利用光纤作为传输介质进行信息传输的通信方式。

光纤通信具有高带宽、长传输距离、低损耗和抗干扰等优点，因此在现代通信领域得到广泛应用。

下面是光纤通信的重要知识点总结：1.光纤的组成与结构：光纤主要由芯、包层和包衣组成。

芯是光信号传输的区域，通常由高折射率的材料制成；包层是用低折射率材料包围芯，起到光信号在纤芯内反射传播的作用；包衣是保护光纤的外层，通常由聚合物材料制成。

2.光纤的工作原理：光信号通过光纤的内部反射传播。

当光线从纤芯射入包层界面时，根据全反射原理，光线会完全反射回纤芯内部，从而沿着光纤传输。

通过控制入射角度和光纤材料的折射率可实现光信号的传输和传播。

3.光纤的传输特性：光纤具有高带宽、低损耗和低延迟等优点。

由于采用了光的传输方式，能够实现高速率的数据传输，大大提高了通信的速度和容量。

光纤的损耗非常低，可以在长距离范围内传输信号，而且几乎不受电磁干扰和信号衰减影响。

同时，光信号在光纤中的传输速度非常快，几乎接近光速，因此具有低延迟特性。

4.光纤通信系统的组成：光纤通信系统一般由光源、调制器、光纤传输介质、光解调器和接收器等组成。

光源可以是激光器或发光二极管等，用来产生光信号。

调制器用来将电信号转换成光信号，例如使用调制技术将数字信号转换成光脉冲信号。

光解调器则将光信号转换为电信号，通常使用光电二极管或光电探测器等光电转换器件。

接收器接收到光信号后进行信号处理和解码，将其转化为原始的电信号。

5.光纤通信的调制技术：光纤通信中常用的调制技术包括直接调制和外调制两种。

直接调制是通过改变激光器的电流或电压来实现光信号的调制，简单且成本低，但调制深度较浅。

外调制则是利用外部器件（如调制器）来对光信号进行调制，可以实现高深度的调制，但需要较复杂的设备和技术。

6.光纤通信网络的结构：光纤通信网络一般采用分布式结构或集中式结构。

分布式结构中，光纤纷纱采用星型或网状拓扑结构连接各个用户，每个用户都连接到一个光纤节点。

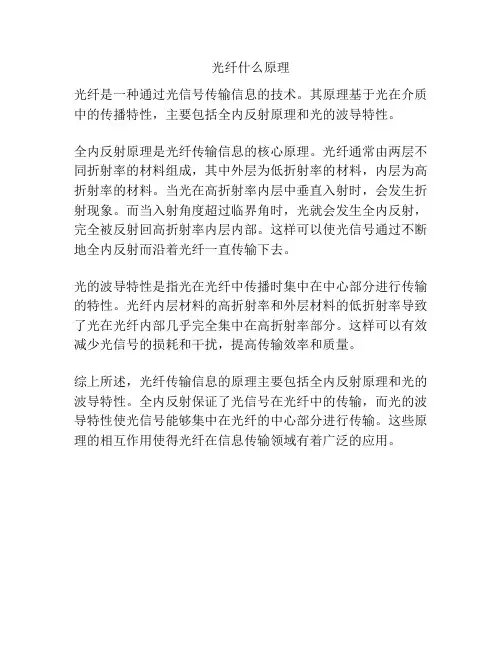

光纤什么原理
光纤是一种通过光信号传输信息的技术。

其原理基于光在介质中的传播特性，主要包括全内反射原理和光的波导特性。

全内反射原理是光纤传输信息的核心原理。

光纤通常由两层不同折射率的材料组成，其中外层为低折射率的材料，内层为高折射率的材料。

当光在高折射率内层中垂直入射时，会发生折射现象。

而当入射角度超过临界角时，光就会发生全内反射，完全被反射回高折射率内层内部。

这样可以使光信号通过不断地全内反射而沿着光纤一直传输下去。

光的波导特性是指光在光纤中传播时集中在中心部分进行传输的特性。

光纤内层材料的高折射率和外层材料的低折射率导致了光在光纤内部几乎完全集中在高折射率部分。

这样可以有效减少光信号的损耗和干扰，提高传输效率和质量。

综上所述，光纤传输信息的原理主要包括全内反射原理和光的波导特性。

全内反射保证了光信号在光纤中的传输，而光的波导特性使光信号能够集中在光纤的中心部分进行传输。

这些原理的相互作用使得光纤在信息传输领域有着广泛的应用。

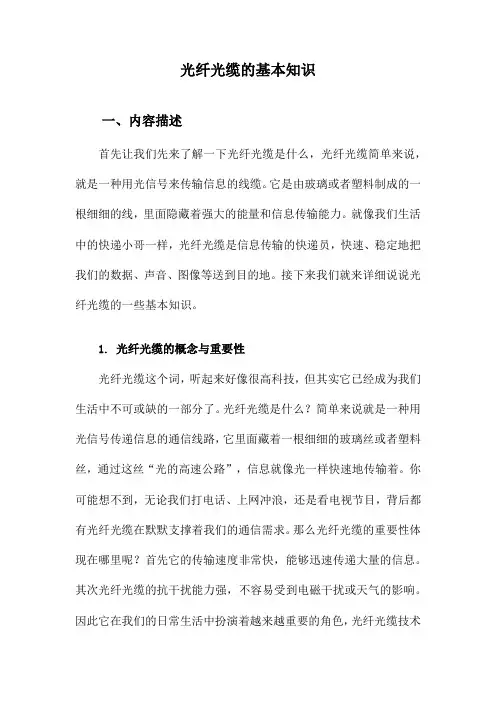

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤原理：光纤实际是指由透明材料做成的纤芯和在它周围采用比纤芯的折射率稍低的材料做成的包层，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。

一般是由纤芯、包层和涂敷层构成的多层介质结构的对称圆柱体。

光纤有两项主要特性：即损耗和色散。

光纤每单位长度的损耗或者衰减（dB/km），关系到光纤通信系统传输距离的长短和中继站间隔的距离的选择。

光纤的色散反应时延畸变或脉冲展宽，对于数字信号传输尤为重要。

每单位长度的脉冲展宽（ns/km），影响到一定传输距离和信息传输容量。

光纤的结构：光纤的结构：纤芯材料的主体是二氧化硅，里面掺极微量的其他材料，例如二氧化锗、五氧化二磷等。

掺杂的作用是提高材料的光折射率。

纤芯直径约5~~75μm。

光纤外面有包层，包层有一层、二层（内包层、外包层）或多层（称为多层结构），但是总直径在100~200μm上下。

包层的材料一般用纯二氧化硅，也有掺极微量的三氧化二硼，最新的方法是掺微量的氟，就是在纯二氧化硅里掺极少量的四氟化硅。

掺杂的作用是降低材料的光折射率。

这样，光纤纤芯的折射率略高于包层的折射率。

两者席位的区别，保证光主要限制在纤芯里进行传输。

包层外面还要涂一种涂料，可用硅铜或丙烯酸盐。

涂料的作用是保护光纤不受外来的损害，增加光纤的机械强度。

光纤的最外层是套层，它是一种塑料管，也是起保护作用的，不同颜色的塑料管还可以用来区别各条光纤。

光纤的折射率：光纤的结构一般用折射率沿光纤径向的分布函数来表征，这种分布函数成为光纤的折射率刨面。

在圆柱坐标系（λ、Φ、z）中n（λ）来表示。

在理论分析中，折射率剖面n(r)就是光纤的数学模型：对于单包层光纤，纤芯直径为d，设纤芯轴心处的折射率n(0)=n1，包层折射率为n2,为了简略地表示的剖面特征，引入纤芯包层相对折射率差作为剖面参数Δ，其中定义为n1 2 ─n22 n1─ n2Δ = ──────≈─────2 n1 2 n1射线理论认为，光在光纤中传播主要是依据全反射原理。

第二章光纤理论基础本章内容2.1 光纤的基本结构与分类（1）光纤的基本结构与导波原理（2）全反射相移，穿透深度与Goos-Haenchen位移（3）光纤折射率分布的类型（4）单模光纤与多模光纤2.2 阶跃折射率光纤2.3 光纤的传输特性2.4 光纤制造技术和光缆2.5 特种光纤2光纤的导光原理包层光线将在纤芯和包层的界面上不断地产生全反射而向阶跃折射率分布光纤：光纤芯子和包层的折射率都是均匀的渐变型光纤折射率分布是渐变的，包层的折射率是均匀的材料及几何尺寸：1.SiO 2密度：2.2g/cm32.光纤外径：125 microns3.裸纤重量：27g/km4.不溶于水5.受OH-影响，必须防水6.抗酸碱性能较差7.绝缘性好8.承受轴向应力能力强，承受径向作用力弱光纤的物理化学特性7光纤的物理化学特性描述光在光纤中的传输特性时有两种分析方法：⏹射线光学（几何光学）方法⏹从几何光学出发，用射线光学理论分析光纤中的光传输特性。

⏹包含了光的直线传播定律、光的反射定律和光的折射定律三个基本定律。

⏹射线光学分析方法简单、直观但不够完整准确。

⏹波动光学方法⏹从麦克斯韦（Maxwell ）方程组出发，用波动光学理论精确、严密地分析光在光纤中的传输特性。

光纤传输特性的分析方法9两种分析方法的对比10模式分布光线轨迹研究内容边界条件折射/反射定律研究方法波导场方程射线方程基本方程模式光线研究对象λ~dλ<<d （几何尺寸远大于光波长——多模光纤）适用条件波动光学方法射线光学（几何光学）ϕθiθi22sin NA n n n ϕ==−（2）横向谐振——相干加强条件1232(AD BC)2,0,1,2,πϕϕπλ−−−==n m m 01232cos 2θϕϕπ−−=k n h m (AD BC)2cos h θ−=光纤的基本结构与导波原理全反射相移，穿透深度与Goos-Haenchen 位移光纤折射率分布的类型单模光纤与多模光纤16k h什么样的光线可以在光纤中有效传输？在光纤中有效传输的光线需要满足什么条件？（1）满足全反射条件；（2）满足横向谐振条件。

光纤结构和基本原理光纤是一种通过光信号传输信息的传导介质，其基本原理是利用光的全内反射现象将光信号沿光纤传输。

光纤结构主要包括纤芯、包层和衬套三部分，下面将详细介绍光纤的结构和基本原理。

光纤的结构主要由纤芯、包层和衬套组成。

纤芯是光信号传输的核心部分，通常由高折射率材料构成；包层是纤芯的外部，折射率低于纤芯，用于控制光信号传输时的泄漏；衬套是包层的外层，主要起到保护纤芯和包层的作用。

在光纤中，光信号的传输主要依赖光的全内反射现象。

当光从纤芯进入包层时，如果入射角小于一个临界角，光就会被全内反射回纤芯中，继续沿光纤传输。

该临界角由光纤的结构和折射率决定，通常在光纤制造时通过控制纤芯和包层的折射率来实现。

光纤的工作原理与光信号传输的方式紧密相关。

光信号通常通过光源产生，可以是激光二极管、发光二极管等。

光源发出的光经过适当的调制和放大后，被输入到光纤的纤芯中。

光信号在纤芯中沿纤轴方向传输，受到包层的包围和保护。

在光纤传输过程中，光信号会发生一定的衰减和色散，但相对于传统的电信号传输方式，光纤的传输损耗和衰减要小得多。

光纤的结构和基本原理决定了其具有很多优点。

首先，光纤具有高带宽和大容量的特点，在信号传输中可以传输更多的信息。

其次，光纤的传输距离较远，可达到几十公里或者更远的范围，适用于长距离通信和数据传输。

此外，光纤传输信号不受电磁干扰的影响，可以提供更稳定和可靠的通信质量。

最后，光纤具有较小的尺寸和重量，方便安装和维护。

总之，光纤的结构和基本原理是利用光的全内反射现象将光信号通过纤芯传输的。

光纤的结构由纤芯、包层和衬套组成，其原理是通过控制光的入射角来实现光信号的全内反射。

光纤具有高带宽、大容量、长传输距离、抗干扰等优点，在通信和数据传输中有着广泛的应用前景。

光纤束结构
光纤束是由多根光纤组成的结构，用于将光信号从一个位置
传输到另一个位置。

光纤束的结构可以按照不同的要求和应用
设计。

光纤束的结构通常由以下几个部分组成：
1.光纤芯：光纤芯是光信号传输的核心部分，由高折射率材
料制成，通常是光纤中心的圆心区域。

光信号被注入光纤时，
会沿着光纤芯传输。

2.光纤包层：光纤包层是光纤芯的外层，由低折射率材料制成，其作用是避免光信号从光纤中逃逸。

光纤包层通过全反射
的原理将光信号限制在光纤芯中传输。

3.光纤外包层：光纤外包层是包裹光纤包层的外层保护层，
由聚合物材料或涂层材料制成，用于保护光纤不受外界环境的
影响和损坏。

4.光纤结构设计：光纤束的结构设计可以根据具体的应用需
求进行调整。

例如，对于高功率激光传输，可以采用双壁光纤
结构，其中光纤芯周围还有一层较低密度的空气或气体。

光纤束的结构中还可以有其他组件，如光纤连接头、护套等。

光纤连接头用于连接不同的光纤束或光纤设备，护套则用于增
加光纤束的机械强度和保护性能。

光纤基本结构及原理2011-08-16 12:042.6.1 光纤通信的概念与基本原理多种多样的通信业务迫切需要建立高速率的信息传输网。

在传输网，特别是骨干网中，高速数字通信的速率已迈向每秒G（109）比特级，正在向T（1012）比特级迈进。

要实现这样高速的数字通信，依靠无线媒质或是以传统电缆为代表的有线媒质均是不可想象的。

这一难题直到光纤作为一种传输媒质被人们发现之后才得以破解。

光纤的潜在容量可达数百T，要比传统电缆的容量至少高出5个数量级。

纵观通信发展史，不难发现，人们一直在不断开拓电磁波的各个频段，把如何利用电磁波作为通信技术的重要研究方向。

在大学物理课程中我们已经学到，光可以看作是可见光波段的电磁波。

因此，开发光波作为通信的载体与介质是很自然的。

在光通信的发展历史中，两大主要的技术难点是光源和传输介质。

在上世纪60年代，美国开发了第一台激光器，相对于其他普通光源，激光器具有亮度高、谱线窄、方向性好的特点，可以产生理想的光载波。

另一方面，激光如果在大气中传播，会受到变幻无常的气候条件的影响。

因此人们设想利用可以导光的玻璃纤维——光纤进行长距离的光波传输。

1970年，美国康宁公司首次研制成功损耗为20dB/1km的石英玻璃光纤，达到了实用水平。

目前实用的光纤直径很小，既柔软又具有相当的强度，是一种理想的传输媒质。

目前，在朗迅（Lucent）、北电（Nortel）、阿尔卡特（Alcatel ）、西门子（Siemens）等公司的实验室中，光纤传输技术已经达到数千公里无中继的先进水平。

光纤通信的定义：光纤通信是以光波为载频，光导纤维为传输媒介的一种通信方式。

光纤通信一般在发送方对信息的数字编码进行强度调制，在接收端以直接检波的方式来完成光/电变换。

2.6.2 光纤的工作窗口1．工作窗口的定义光波可以看作是电磁波，不同的光波就会有不同的波长与频率。

我们知道，透明的彩色玻璃之所以有颜色，是因为它只允许一种颜色的光波通过，而其他颜色的光波通过较少。
