GPRS接口服务器规范解读

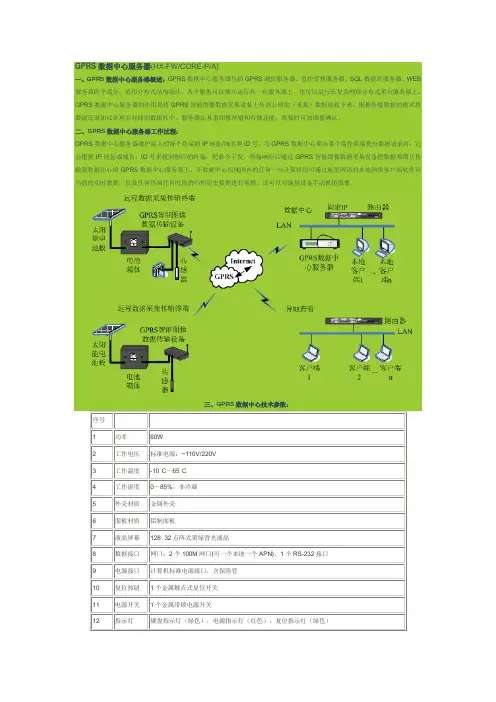

∙◆接收GPRS数据传输设备采集的数据并存储，可保留一年或几年历史数据∙◆接收GPRS图像传输设备采集的图像数据并存储∙◆支持B/S结构局域网和INTERNET网上数据和图像浏览、操作∙◆提供C/S结构本地客户端设置功能∙◆INTERNET网上支持电子地图∙◆数据导出方便自如(EXCELL, CVS等)。

∙◆软件具有完备的权限管理。

∙◆简洁大方的数据即时显示界面、多样化的数据查询、数据统计、方便的设备信息添加、报警参数设置等功能。

∙◆同时可以根据客户的特殊需求对上位机进行二次开发(WEB SOAP Service)，使上位机更加适合用户的需要∙◆操作系统：LINUX多任务操作系统。

可预防所有WINDOWS操作系统流行的病毒。

五、GPRS数据中心应用范围：GPRS数据中心服务器应用范围广泛，几乎所有中低速率的数据以及图像的传输业务都可以应用，如城市配电系统、小区供热系统、网络自动化系统、自来水系统、煤气管道自动化系统、商业POS机系统、金融、交通、公安、GPRS图像监控等。

GPRS 技术可以应用的领域有：∙◆GSM网络工业遥信、远程监测、远程遥控、图像监控∙◆GPRS手机网络行业无人职守机房远程监测和GPRS图像监控(如移动基站、计量站无人职守等)∙◆GPRS手机网络城市配电网自动化系统数据传输加图像确认∙◆GPRS手机网络自来水管道、闸门、泵站与水厂的环境监测加图像确认∙◆GPRS手机网络煤气管道、闸门与加压站的环境监测加图像确认∙◆GPRS手机网络供热系统远程监测和维护∙◆GPRS手机网络气象数据采集与传输∙◆无线数据采集系统在水文等的环境监测中的应用∙◆GPRS数据服务器在通信配电系统中的应用∙◆无线数据采集系统在污水监测系统中的应用∙◆GPRS手机网络电力抄表系统中的应用∙◆无线数据传输服务器在配电监控、电表集抄、路灯监控∙◆GPRS手机网络电梯控制系统中的应用∙◆GPRS数据采集系统在供水调度系统中的应用∙◆GPRS手机网络管网监测系统中的应用∙◆GPRS手机网络水位监测系统中的应用∙◆无线温度采集系统在小区供热系统中的应用∙◆GPRS数据采集系统在三害预防系统中的应用∙◆GPRS手机网络车载GPS系统中的应用加图像确认∙◆GSM网络无线数据传输服务器在气象采集系统中的应用。

*H7000 DTU 管理工具(2.7.8-T)
*硬件平台: HWL92-M12050114-GM2V54050114
*Copyright (C) 2002-2006 Hongdian Inc. 版权所有.
*DTU系列号:7118C1200709M20163
******************************************************
(模块出厂默认的终端类型) (现场正确使用的终端类型)
保存设置(Y/N?) (按Y保存退出)
注意:终端类型出厂默认设置为2, DTU此时工作在数据触发或DSC呼叫模式，平 时不登录网络，只有在有数据需要发送或DSC呼叫DTU上线时才登录网络 在现场我们终端类型设置为0.
设置6.通讯协议选择(透明 0/DDP协议 1)
现在我们的上位机服务器没有对DTU发送的心跳注册包进行,所以在线报告时间 间隔如果设置为非0,那么DTU终端模块发送的心跳注册包没有得到服务器的 确认反馈帧,就会把终端踢下线.
所以建议在线报告时间间隔设置为:0
HDOS> 4 Current Online Report Interval: 40 Change Online Report Interval(0,3~65535(s)): 0
2. 终端设置列表: ---DTU 身份识别码: 13800005578 ---本地通讯端口: 5001 ---在线报告时间间隔: 0 ---最大传输包长: 630 ---重连接时间间隔: 0 ---控制台信息类型: 1 ---最后包空闲时间间隔: 600 ---数据包分隔标识: 0x0A ---自定义心跳包长度: 0x00 ---自定义心跳包(Hex):
(按回车键确认修改设置,按”r”退出,显示如下) HDOS> r

8
Gp接口：不同PLMN和两个GSN间的接口。Gp接口的功能 与Gn相似，它同时还提供BG、防火墙以及不同PLMN间互联的 功能，如：安全，路由等； Gr接口：SGSN和HLR间的接口。Gr给SGSN提供接入 HLR并获得用户信息的接口，该HLR可以属于不同PLMN （MAP）； Gs接口：SGSN和MSC间的接口。通过该可选接口， SGSN可以向MSC发送位置信息数据或者接收来自MSC的寻呼 信息，Gs接口可以大大改善无线资源的使用效率以及合并的 GSM/GPRS网络资源。该接口使用BSSAP+协议； Um接口：MS和GPRS固定网络间的接口。它通过MS接入 GPRS的接口，
9
Gi接口：GGSN和外部网络的接口。通过该接口，GPRS与外部 网络相连。由于GPRS可以支持各种各样的数据网络，故Gi不是标准 接口，而只是一参考点；
R接口：终端设备和移动终端的接口参考点。该点将终端设备 与移动台相连，如通过便携电脑与GSM手机相连。该参考点满足 ITU-TV.24/V.28、PCMCIAPC-Card 、IrDA标准，也能兼容新的接口 标准如USB、Bluetooth等。
5
GPRS网络节点和接口
6
GPRS网络增加的新节点间接口是Gr、Gi、Gb、Gn、Gp、 Gs、Gf、Gd、Ga、Gc，新节点与原有节点之间的关系和接口 情况见图１。SGSN为移动台提供移动性管理、路由选择等服 务，在功能上相当于传统GSM系统中的MSC/VLR。ＧＧＳＮ 用于接入外部数据网。在上述接口中，Gs、Gc是可选接口。 GPRS系统是通过七号信令（Gc、 Gd、 Gf、Gr、Gs）与 GSM网络的NSS部分相连，其它接口和参考点是通过PLMN骨 干网内（Gn）、PLMN骨干网间（Gp）与外部网（Gi）实现 互联。 Gb接口：SGSN和BSS间的接口。该接口既传送信令又传 输话务信息。这个接口通过基于帧中继（Frame Relay）的网 络服务（Network Services）提供流量控制；

Slide 29
GMM流程




GPRS attach 流程 GPRS detach 流程 Routing area updating 流程 P-TMSI 重分配流程 Authentication and ciphering 流程 Identification 流程 Paging 流程 Cell update
Slide 25
User Identities (4): TLLI
3 1 1 1 0 0 0 0 0
3 0 1 0 1 1 1 1 0
2 9
2 8 P T M S I P T M S I 1 1 0 X X
2 7
2 6 t o 0 T y p e o fT L L I L o c a lT L L I F o r e ig n T L L I R a n d o m T L L I A u x ilia r yT L L I R e s e r v e d R e s e r v e d R e s e r v e d
1 1 1 0 X
1 0 X X X
R A X X X
Slide 26
LLC PDU 传送

通过BV关 每一手机有相应的缓冲器，它是通过正在被手机使用的TLLI来标 识的

Slide 27
GMM 功能

GMM功能是处理移动性和保密性的 GMM 管理手机的GMM状态 在手机和SGSN之间用LLC层的服务来传送消息 一个GMM context 对应手机和SGSN保存的信息



Slide 35
手机状态 READY 状态(续)
Slide 18
LLC 功能

Logical Link Control Layer (LLC) 提供了一个通向更高层的可靠的 加密传输电路 确认或不确认传输模式
