图解服务器硬盘接口
- 格式:docx
- 大小:201.84 KB
- 文档页数:4

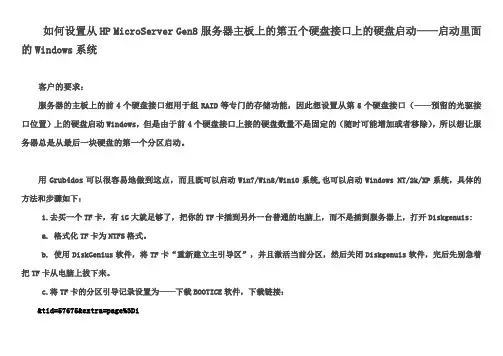

如何设置从HP MicroServer Gen8服务器主板上的第五个硬盘接口上的硬盘启动——启动里面的Windows系统客户的要求:服务器的主板上的前4个硬盘接口想用于组RAID等专门的存储功能,因此想设置从第5个硬盘接口(——预留的光驱接口位置)上的硬盘启动Windows,但是由于前4个硬盘接口上接的硬盘数量不是固定的(随时可能增加或者移除),所以想让服务器总是从最后一块硬盘的第一个分区启动。
用Grub4dos可以很容易地做到这点,而且既可以启动Win7/Win8/Win10系统,也可以启动Windows NT/2k/XP系统,具体的方法和步骤如下:1.去买一个TF卡,有1G大就足够了,把你的TF卡插到另外一台普通的电脑上,而不是插到服务器上,打开Diskgenuis:a. 格式化TF卡为NTFS格式。
b. 使用DiskGenius软件,将TF卡“重新建立主引导区”,并且激活当前分区,然后关闭Diskgenuis软件,完后先别急着把TF卡从电脑上拔下来。
c.将TF卡的分区引导记录设置为——下载BOOTICE软件,下载链接:&tid=57675&extra=page%3D1打开BOOTICE软件,选择你的TF卡,别弄到本地硬盘上了,注意从大小来区分——点击“分区引导记录(P)”——选择“GRUB4DOS"——点击”安装/配置(S)“——选择“"——点击”确定“——点击”确定“,如下图所示:d.下载软件,下载链接:&tid=367232&extra=page%3D1将下载的的软件压缩包解压,然后再把解压文件夹及里面的内容一起复制到TF卡的分区的根目录下,然后再把TF卡的分区里的的解压文件夹里的sample文件夹打开,把里面的文件复制到的TF卡的分区根目录下,再把的解压文件夹里的grldr文件复制到的TF卡的分区根目录下。
2.修改菜单:将TF卡的分区根目录下的菜单用BOOTICE软件的”实用工具“的”GRUB4DOS菜单编辑器“打开,把中间部分的内容全部删除,只留头尾,然后再在中间的空白部分填写新的内容,把等待的时间改为5秒,具体的操作见图一、图二:图一:图二:# This is a sample file. You should make some changes to it.# The old install method of booting via the stage-files has been removed. # Please install GRLDR boot strap code to MBR with the# utility under DOS/Win9x or Linux.## It must be UTF-8 encoding for multi-lingual support. Font lines can be # appended to the file. The font lines should be in the format.color blue/green yellow/red white/magenta white/magentatimeout 30——改成5——等待时间改成5秒。
图解ide硬盘接口图 sata硬盘接口图 SCSI硬盘接口2010-01-08 16:14硬盘接口目前硬盘接口类型不算多,主要有IDE、SCSI、SATA三种。
IDE许多时候以Ultra ATA代替,很多人习惯将Ultra ATA硬盘称为IDE硬盘,但需要说明的是IDE的概念要大于ATA——原则上所有硬盘驱动器集成控制器的设计都属于IDE,SCSI 也不例外。
当然,以IDE指代ATA已经形成很大的惯性,SATA开始将IDE与ATA 区别开来。
成熟廉价的是IDE,最新兴的是SATA,稳定价高的SCSI。
最早出现的是IDE接口,后来出现SCSI接口,主要面向服务器。
如果仔细观察,你可以发现,最近电脑业界的系统总线都是朝串行发展,硬盘的接口总线SATA是个代表,包括今后的将要顶替AGP接口的图形接口标准PCI-Express,都朝着串行方向发展。
1. IDE接口:(提示:xSeries 拥有唯一一款120GB IDE硬盘)IDE的英文全称为:Integrated Drive Electronics,是目前最主流的硬盘接口,包括光储类的主要接口。
它经过数年的发展变得很成熟、廉价、稳定。
IDE接口使用一根40芯或80芯的扁平电缆连接硬盘与主板,每条线最多连接2个IDE设备(硬盘或者光储)。
早期的是用IDE多功能卡插在主板上,再连接IDE线,这功能卡已经淘汰;目前主板全部提供2个IDE接口,相比IDE多功能卡,它显得价格便宜和易于安装。
IDE接口又分为UDMA/33,UDMA/66,UDMA/100,UDMA/133。
1996年底,昆腾和英特尔公司宣布共同开发了Ultra DMA/33的新型EIDE接口,因其数据传输率为33MB/s,故称UDMA/33,后面的UDMA/66,UDMA/100,UDMA/133命名同上。
Ultra DMA把时钟脉冲的上升和下降沿均用作选通信号,即每半个时钟周期传输一次数据,这就使得最大外部传输速率从16.6MB/s倍增至33.3MB/s。

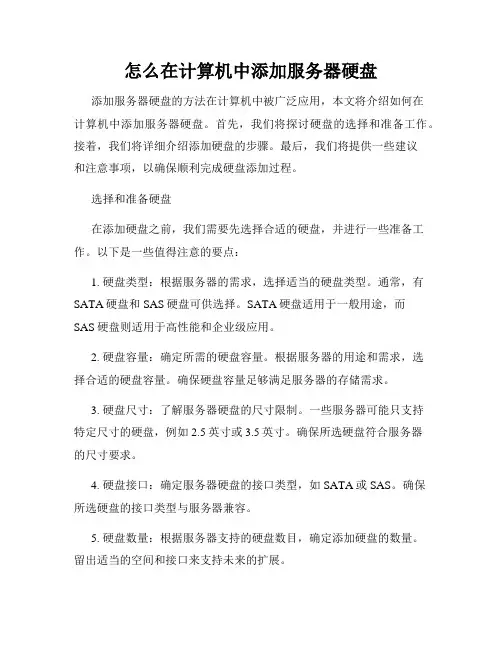

怎么在计算机中添加服务器硬盘添加服务器硬盘的方法在计算机中被广泛应用,本文将介绍如何在计算机中添加服务器硬盘。
首先,我们将探讨硬盘的选择和准备工作。
接着,我们将详细介绍添加硬盘的步骤。
最后,我们将提供一些建议和注意事项,以确保顺利完成硬盘添加过程。
选择和准备硬盘在添加硬盘之前,我们需要先选择合适的硬盘,并进行一些准备工作。
以下是一些值得注意的要点:1. 硬盘类型:根据服务器的需求,选择适当的硬盘类型。
通常,有SATA硬盘和SAS硬盘可供选择。
SATA硬盘适用于一般用途,而SAS硬盘则适用于高性能和企业级应用。
2. 硬盘容量:确定所需的硬盘容量。
根据服务器的用途和需求,选择合适的硬盘容量。
确保硬盘容量足够满足服务器的存储需求。
3. 硬盘尺寸:了解服务器硬盘的尺寸限制。
一些服务器可能只支持特定尺寸的硬盘,例如2.5英寸或3.5英寸。
确保所选硬盘符合服务器的尺寸要求。
4. 硬盘接口:确定服务器硬盘的接口类型,如SATA或SAS。
确保所选硬盘的接口类型与服务器兼容。
5. 硬盘数量:根据服务器支持的硬盘数目,确定添加硬盘的数量。
留出适当的空间和接口来支持未来的扩展。
添加硬盘的步骤一旦完成硬盘的选择和准备,我们就可以开始添加硬盘到计算机中了。
以下是添加硬盘的详细步骤:1. 关闭服务器:在添加硬盘之前,确保服务器处于关闭状态。
断开服务器的电源,并拔出插头。
2. 定位硬盘槽位:在服务器上查找硬盘插槽。
这通常是位于服务器前面板或内部的一个可插入硬盘的空间。
3. 检查连接接口:检查硬盘插槽上的接口类型。
根据硬盘接口类型,准备相应的连接线缆。
4. 连接硬盘:将硬盘插入配备相应接口的插槽中。
确保插入牢固,接口连接良好。
5. 固定硬盘:根据服务器的要求,使用相应的螺丝或卡扣将硬盘固定在位。
6. 连接电源:根据服务器的要求,将硬盘连接到电源供应器上。
确保电源连接牢固且正确。
7. 关闭服务器盖:确保硬盘已经正确安装后,将服务器盖放回原位,并固定好。

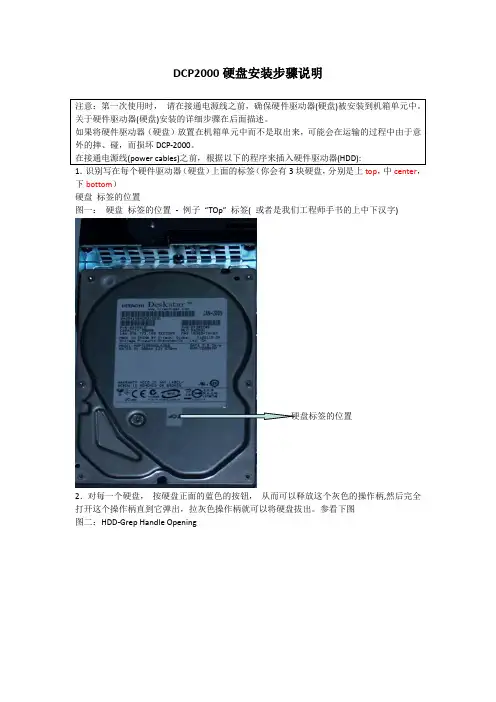

DCP2000硬盘安装步骤说明
1.识别写在每个硬件驱动器(硬盘)上面的标签(你会有3块硬盘,分别是上top
,中
center ,下bottom )
硬盘 标签的位置
图一: 硬盘 标签的位置 - 例子 “TOp” 标签( 或者是我们工程师手书的上中下汉字)
2.对每一个硬盘, 按硬盘正面的蓝色的按钮, 从而可以释放这个灰色的操作柄,然后完全打开这个操作柄直到它弹出,拉灰色操作柄就可以将硬盘拔出。
参看下图 图二:HDD-Grep Handle Opening
3.打开硬盘仓门---仓门位于机箱前面板的右边
4.根据随后图解里面定义的顶部-中间-底部位置,一个接一个的插入硬盘到硬盘仓的底座, 同时在整个过程中确保操作柄一直是打开向右边。
硬盘组的位置
在试图关闭灰色操作柄之前,硬盘硬件驱动器应该是完全被插入到硬盘盒子(cage )里面, 否则的话,硬盘驱动器有可能出现没有插好的情况:
安装好的硬盘应该看起来像图中中间和底部的硬盘已经那样。
图四:DCP2000 硬盘 盒子(cage )-插入硬盘
蓝色按钮
灰色弹出键
5.现在可以把电源线安全地插到DCP-2000上了。
才可以插入硬盘
顶部硬盘完全插入到硬盘子卡槽中 关闭灰色操作柄-向 硬盘的方向推动-直到出现咔吧声。
硬 盘成功安装后, 看 起来就像上图四中 的中部和底部硬盘 那样。
2U4路超高密度戴尔PE R810服务器拆解外观设计戴尔PowerEdge R810在外观设计上有强烈的戴尔特点,与戴尔此前推出的第十一代服务器其他产品如戴尔R710一脉相承(感兴趣的朋友可以看一下《设计优秀管理方便戴尔R710服务器评测》)。
戴尔PowerEdge R810的控制部分设计与其他的戴尔机架式服务器没有什么不同,都包括了电源开关、USB接口、VGA接口和一个用于系统设置和故障诊断的LED 显示屏,通过这个显示屏用户可以了解并进行服务器的基础硬件设置,如iDRAC卡的IP地址、网卡IP等等,而当系统硬件故障时该显示屏会变为黄色,并用简洁的语句提示用户出错的部位,减少诊断时间。
戴尔PowerEdge R810而在VGA接口的下边,是一个快速服务器代码的小牌,其可以插入服务器内部,不影响用户平时的使用,而当服务器出现故障时用户可以拨打戴尔的技术服务热线,输入上面的快速服务代码,呼叫中心便会迅速将电话转接到相应负责的工程师,实现快速响应,戴尔的电话支持是自身的一大特点,与同类厂商相比更显人性化,这与其一直以来坚持的电话直销体系不无关系。
戴尔PowerEdge R810的控制面板在LED显示屏的下面是一个光驱位,在本次送测的产品中没有配备光驱,但用户在购买时可以选购,光驱的安装也相当方便,无需借助螺丝刀等工具,服务器设计有托架,用户直接插入即可,非常简单。
戴尔PowerEdge R810配备的硬盘由于内部设计的原因,戴尔PowerEdge R810的前面板设计分成了上下两个部分,下面的部分完全是散热孔。
而在上面的部分除了控制台之外还提供了存储位置。
这款服务器提供了6个2.5英寸的硬盘位,本次送测的机器配备了4个转速15K的6Gb SAS硬盘,单盘容量147G。
戴尔PowerEdge R810后面板接下来我们再来看一下其后面板的设计,戴尔PowerEdge R810的后面板提供了不少的I/O接口,包括四个板载的千兆网络端口,两个USB接口、VGA接口、串口等,而除此之外,这款产品还提供了iDRAC Enterprise卡,除了一个百兆的管理网络端口之外还提供了一个SD卡插槽,可以放置操作系统宕机之后的紧急状态启动的备用系统,应对突发状况,而另外一个就是这款送测的产品提供了一个万兆的网卡,对于高性能网络来说非常必要。
服务器硬盘怎么安装随着科技的不断发展,服务器在现代社会中发挥着越来越重要的作用。
在服务器的组装中,硬盘是一个不可或缺的组成部分。
本文将为大家详细介绍服务器硬盘的安装方法和注意事项。
一、准备工作在开始安装服务器硬盘之前,我们需要做一些准备工作,以确保安装过程的顺利进行。
首先,确定服务器的型号和主板类型,以便选择合适的硬盘。
其次,根据硬盘的接口类型(如SATA、SAS等),选择相应的数据线和电源线。
最后,在进行硬盘安装前,确保服务器已经关闭并断开电源。
二、取下服务器的机盖安装服务器硬盘之前,首先需要取下服务器的机盖。
一般情况下,服务器机盖采用侧面开启的设计。
可以根据具体服务器型号的要求,使用螺丝刀或其他工具轻轻拧紧机盖螺丝,然后慢慢将机盖取下。
三、确定硬盘安装位置接下来,我们需要确定硬盘的安装位置。
在大多数服务器中,硬盘槽位通常位于机箱的前部或底部。
通过观察服务器内部,找到适合安装硬盘的位置,并确保有足够的空间。
四、固定硬盘在确定好硬盘的安装位置后,我们需要进行硬盘的固定。
首先,注意检查服务器硬盘槽位的固定孔位是否与硬盘底部的孔位对齐。
然后,将硬盘缓慢插入硬盘槽位中,确保插入的方向正确。
最后,使用螺丝刀,轻轻旋转紧固螺丝,将硬盘固定在槽位上。
五、连接数据线和电源线在硬盘固定完成后,我们需要连接相应的数据线和电源线。
首先,根据硬盘的接口类型选择合适的数据线,将数据线的一段插入硬盘的数据接口上,另一段插入主板上的相应接口。
接下来,找到服务器电源供应器的SATA或SAS电源接口,并将硬盘的电源线插入其中。
六、测试硬盘在完成所有连接后,我们需要测试硬盘是否正确安装。
首先,将服务器的机盖重新装上,并用螺丝刀固定机盖螺丝。
然后,重新连接服务器的电源并打开服务器。
启动服务器后,进入服务器管理界面或操作系统,查看硬盘是否被识别并显示出来。
如果硬盘正常显示,说明安装成功;如果硬盘未被识别,需要检查连接是否牢固,以及主板设置是否正确。

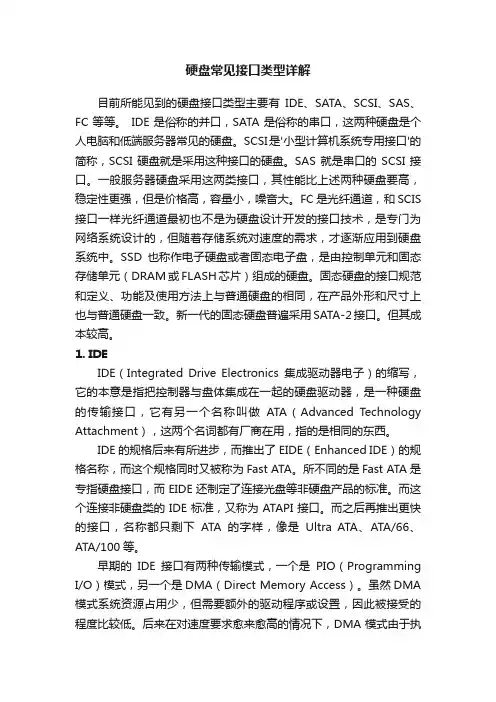

硬盘常见接口类型详解目前所能见到的硬盘接口类型主要有IDE、SATA、SCSI、SAS、FC等等。
IDE是俗称的并口,SATA是俗称的串口,这两种硬盘是个人电脑和低端服务器常见的硬盘。
SCSI是'小型计算机系统专用接口'的简称,SCSI硬盘就是采用这种接口的硬盘。
SAS就是串口的SCSI接口。
一般服务器硬盘采用这两类接口,其性能比上述两种硬盘要高,稳定性更强,但是价格高,容量小,噪音大。
FC是光纤通道,和SCIS 接口一样光纤通道最初也不是为硬盘设计开发的接口技术,是专门为网络系统设计的,但随着存储系统对速度的需求,才逐渐应用到硬盘系统中。
SSD也称作电子硬盘或者固态电子盘,是由控制单元和固态存储单元(DRAM或FLASH芯片)组成的硬盘。
固态硬盘的接口规范和定义、功能及使用方法上与普通硬盘的相同,在产品外形和尺寸上也与普通硬盘一致。
新一代的固态硬盘普遍采用SATA-2接口。
但其成本较高。
1. IDEIDE(Integrated Drive Electronics集成驱动器电子)的缩写,它的本意是指把控制器与盘体集成在一起的硬盘驱动器,是一种硬盘的传输接口,它有另一个名称叫做ATA(Advanced Technology Attachment),这两个名词都有厂商在用,指的是相同的东西。
IDE的规格后来有所进步,而推出了EIDE(Enhanced IDE)的规格名称,而这个规格同时又被称为Fast ATA。
所不同的是Fast ATA是专指硬盘接口,而EIDE还制定了连接光盘等非硬盘产品的标准。
而这个连接非硬盘类的IDE标准,又称为ATAPI接口。
而之后再推出更快的接口,名称都只剩下ATA的字样,像是Ultra ATA、ATA/66、ATA/100等。
早期的IDE接口有两种传输模式,一个是PIO(Programming I/O)模式,另一个是DMA(Direct Memory Access)。

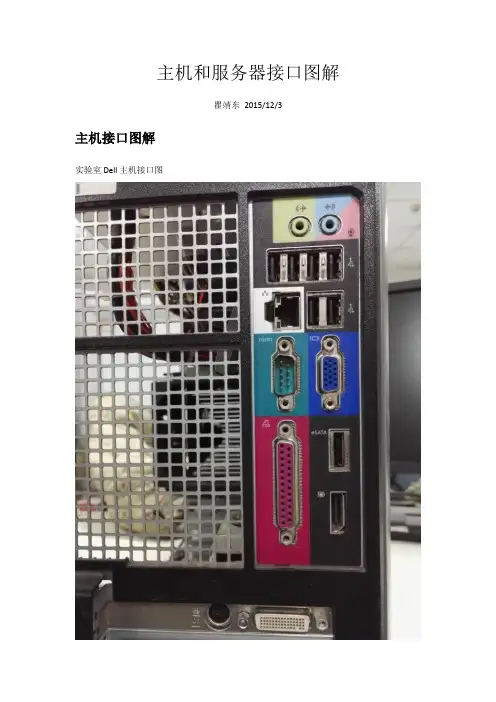

主机和服务器接口图解瞿靖东2015/12/3主机接口图解实验室Dell主机接口图1、电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。
2、PS/2接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。
3、USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。
4、MIDI/游戏接口(黄色):该接口和显卡接口一样有15个针脚,可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。
5、Line Out接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。
6、Line in接口(淡蓝色):位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。
7、Mic接口(粉红色):IC接口与麦克风连接,用于聊天或者录音。
8、显卡接口(母口)(蓝色):蓝色的15针D-Sub接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。
该接口用来连接显示器上的15针视频线,需插稳并拧好两端的固定螺丝,以让插针与接口保持良好接触。
9、LPT接口(朱红色):该接口为针角最多的接口,共25针。
可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。
10、COM接口(公口)(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。
可连接游戏手柄或手写板、连接交换机和路由器等配件。
11、网卡接口:该接口一般位于网卡的挡板上(目前很多主板都集成了网卡,网卡接口常位于USB接口上端)。
DELL服务器 RAID 磁盘阵列配置图解磁盘阵列可以在安装系统之前或之后产生,系统会视之为一个(大型)硬盘,而它具有容错及冗余的功能。
磁盘阵列不单只可以加入一个现成的系统,它更可以支持容量扩展,方法也很简单,只需要加入一个新的硬盘并执行一些简单的指令,系统便可以实时利用这新加的容量。
·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口,前者普遍用于PC机,后者一般用于服务器。
基于这两种接口,RAID分为两种类型:基于IDE 接口的RAID应用,称为IDE RAID;而基于SCSI接口的RAID应用则相应称为SCSI RAID。
基于不同的架构,RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中,并成为其中一个功能,如Windows、Netware及Linux。
软件RAID中的所有操作皆由中央处理器负责,所以系统资源的利用率会很高,从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备,因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件RAID通常是一张PCI卡,你会看到在这卡上会有处理器及内存。
因为这卡上的处理器已经可以提供一切RAID所需要的资源,所以不会占用系统资源,从而令系统的表现可以大大提升。
硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘,控制权都是在RAID卡上,亦即是由系统所操控。
在系统里,硬件RAID PCI卡通常都需要安驱动程序,否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种,区别在于RAID卡不会安装在系统里,而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能,因为它只有一张SCSI卡;所有的RAID功能将会移到这个外置存储里。
现在服务器上采用的硬盘接口技术主要有两种,SATA和SCSI,使用SAS硬盘的产品目前也已经上市,当然还有高端的光纤硬盘,其中前两种是最常见的。
下面我们就SATA、SCSI、SAS等接口技术作简单介绍。
SATASATA(Serial Advanced Technology Attachment)是串行ATA的缩写,目前能够见到的有SATA-1和SATA-2两种标准,对应的传输速度分别是150MB/s和300MB/s。
SATA主要用于已经取代遇到瓶颈的PATA接口技术。
从速度这一点上,SATA在传输方式上SATA也比PATA先进,已经远远把PATA硬盘甩到了后面。
其次,从数据传输角度来看,SATA比PATA抗干扰能力更强。
SATA-1目前已经得到广泛应用,其最大数据传输率为150MBps,信号线最长1米。
SATA一般采用点对点的连接方式,即一头连接主板上的SATA接口,另一头直接连硬盘,没有其他设备可以共享这条数据线,而并行ATA允许这种情况(每条数据线可以连接1-2个设备),因此也就无需像并行ATA硬盘那样设置主盘和从盘。
另外,SATA所具备的热插拨功能是PATA所不能比的,利用这一功能可以更加方便的组建磁盘阵列。
串口的数据线由于只采用了四针结构,因此相比较起并口安装起来更加便捷,更有利于缩减机箱内的线缆,有利散热。
SCSISCSI(Small Computer System Interface)是一种专门为小型计算机系统设计的存储单元接口模式,可以对计算机中的多个设备进行动态分工操作,对于系统同时要求的多个任务可以灵活机动的适当分配,动态完成。
SCSI规范发展到今天,已经是第六代技术了,从刚创建时候的SCSI(8bit)、Wide SCSI(8bit)、Ultra Wide SCSI(8bit/16bit)、Ultra Wide SCSI 2(16bit)、Ultra 160 SCSI(16bit)到今天的Ultra 320 SCSI,速度从1.2MB/s到现在的320MB/s有了质的飞跃。
服务器RAID 0+1硬盘阵列组建图解方法减小字体增大字体随着网吧规模扩大,网吧电脑数量也会相应增加,上网的顾客也随之增多,服务器硬盘数据存取的速度将会成为新的瓶颈,很多顾客开始投诉服务器点播的电影比较卡、游戏升级速度慢等问题,倘若不采取相关措施,那么好不容易扩大的经营将毁于一旦。
那么如何解决硬盘存取速度的瓶颈呢?用多个硬盘组建RAID阵列将是一个较佳的解决方案。
然而许多网管由于缺少实际经验,对于RAID技术只有含糊的概念,所以小编特别编写了本文,与大家一起分享RAID基础知识与最常用的RAID 0+1组建实例。
RAID英文全称为Redundant Array of Inexpensive Disks,中文译为廉价磁盘冗余阵列。
它实质是使用多块物理硬盘组成一个具有加速、自动备份、数据损毁恢复等功能的逻辑硬盘。
为了满足不同工作环境的需要,RAID技术分为了以下RAID 0-7计合8种。
每种阵列都各自有其自身优点与缺点,例如RAID 1阵列强调磁盘的数据的安全性、RAID 0阵列提高访问速度、RAID 5阵列兼顾速度与的安全等。
下面就来看看常用阵列的具体特点。
常用RAID阵列类型RAID 0RAID 0阵列即(Data Stripping)数据分条阵列,其主要的特点是存取的数据都被分割成为条状(stripped)分布存放在各个物理磁盘上。
这样处理的优点是可以并行存取,从而获得双倍或多倍存取速度。
其中最简单的RAID 0阵列,使用两块硬盘提供双倍传输速度,假如阵列卡能支持多块硬盘组成RAID 0,那么则可以获得N倍(N为加入阵列的硬盘数量)传输速度。
这种阵列的缺点是数据安全比较脆弱,只要阵列内某一硬盘出现故障,所有的数据将全部丢失。
因而,为了在数据脆弱性与速度之间取得较好的平衡,实际使用时RAID 0通常只使用两块硬盘,获得双倍传输速度同时稳定性下降一半,用于存放视频点播文件、临时文件等对安全性要求不高的数据。
电脑接口图解大全图解硬盘接口每台电脑,无论台式机还是笔记本,里里外外都有许多接口和插槽,你全都认识吗?也许你已经对USB、PS/2、VGA等常用接口非常熟悉,但是你知道SCART、HDMI,抑或USB接口分为Type A、Type B等类型吗?总之这是一篇主要面对电脑初学者的文章,但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口:用于连接各种PC外设USBUSB(Universal Serial Bus 通用串行总线)用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话(Skype)或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本,USB1.1的最高数据传输率为12Mbps,USB2.0则提高到480Mbps。
注意:二者的物理接口完全一致,数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB可以通过连接线为设备提供最高5V,500mA的电力。
接口有3种类型:- Type A:一般用于PC- Mini-USB:一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A(连接PC),右为Type B(连接设备)USB MiniUSB延长线,一般不应长于5米请认准接头上的USB标志USB分离线,每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源(500+500=1000mA)你见过吗:USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口,苹果公司又把它称作Firewire(火线),而索尼公司的叫法是i.Link。
服务器硬盘背板简介服务器背板是支撑主板和存储之间的相互连接,并为所支撑的主板提供电源和数据信号传输的框架。
一、背板的组成部分:1.PCBA PCBA是英文Printed Circuit Board +Assembly 的简称,也就是说PCB空板经过SMT(SMT是表面组装技术(表面贴装技术是目前电子组装行业里最流行的一种技术和工艺)上件,再经过DIP(DIP是双列直插式封装技术,引脚数不超过100,双入线封装插件的整个制程)简称PCBA2.电阻3.电容4.IC (电子元器件)5.SOC SOC称为系统级芯片,也有称片上系统,意指它是一个产品,是一个有专用目标的集成电路,其中包含完整系统并有嵌入软件的全部内容。
同时它又是一种技术,用以实现从确定系统功能开始,到软/硬件划分,并完成设计的整个过程。
二、背板的分类:A:硬盘背板按照速度分:1. 3Gb背板;2. 6Gb背板;3. 12Gb背板B:硬盘背板按是否可以扩展分:1.非扩展背板;2.扩展背板。
C:按安装方式分:1.横插式;2.竖插式。
D:外观形态分:1.一片式2.分片式三、硬盘背板的主要功能要求1.传输信号:该指标最为重要,SAS/SATA信号为高速信号,背板的原理图设计、画板、PCB 生产、阻抗控制、元器件参数质量以及电子加工工艺都会对信号质量造成影响。
衡量硬盘背板信号质量是否过关是通过专用的高速示波器进行信号眼图测试。
若信号质量眼图不通过,意味着该背板对应的sas sata接口存在掉盘或硬盘读写速度异常的风险。
2.传输速度:6Gb,12Gb其实6Gb及以下速度的背板已经过时。
12Gb背板目前已经是领先服务器供应商主推的,12Gb背板成为主流。
3.是否支持顺序上电:它能避免服务器开机瞬间,瞬时电流需求过大给供电电源带来的功耗压力;4.是否支持硬盘报警:服务器硬盘故障是常见的事,而能直观侦测到几十个硬盘中某个位置的硬盘出现故障,只有通过此类背板完成,但并非所有热插拨背板都具备这种功能,而且,告警方式也会因设置而有区别,目前,行业并没统一规范,告警灯的颜色有的红色,也有黄色;有长亮,也有闪烁;有只有灯光,也有声光。
现在服务器上采用的硬盘接口技术主要有两种,SATA和SCSI,使用SAS硬盘的产品目前也已经上市,当然还有高端的光纤硬盘,其中前两种是最常见的。
下面我们就SATA、SCSI、SAS等接口技术作简单介绍。
SATA
SATA(Serial Advanced Technology Attachment)是串行ATA的缩写,目前能够见到的有SATA-1和SATA-2两种标准,对应的传输速度分别是150MB/s和300MB/s。
SATA主要用于已经取代遇到瓶颈的PATA接口技术。
从速度这一点上,SATA在传输方式上SATA也比PATA先进,已经远远把PATA硬盘甩到了后面。
其次,从数据传输角度来看,SATA比PATA抗干扰能力更强。
SATA-1目前已经得到广泛应用,其最大数据传输率为150MBps,信号线最长1米。
SATA一般采用点对点的连接方式,即一头连接主板上的SATA接口,另一头直接连硬盘,没有其他设备可以共享这条数据线,而并行ATA允许这种情况(每条数据线可以连接1-2
个设备),因此也就无需像并行ATA硬盘那样设置主盘和从盘。
另外,SATA所具备的热插拨功能是PATA所不能比的,利用这一功能可以更加方便的组建磁盘阵列。
串口的数据线由于只采用了四针结构,因此相比较起并口安装起来更加便捷,更有利于缩减机箱内的线缆,有利散热。
SCSI
SCSI(Small Computer System Interface)是一种专门为小型计算机系统设计的存储单元接口模式,可以对计算机中的多个设备进行动态分工操作,对于系统同时要求的多个任务可以灵活机动的适当分配,动态完成。
SCSI规范发展到今天,已经是第六代技术了,从刚创建时候的SCSI(8bit)、Wide SCSI(8bit)、Ultra Wide SCSI(8bit/16bit)、Ultra Wide SCSI 2(16bit)、Ultra 160 SCSI(16bit)到今天的Ultra 320 SCSI,速度从1.2MB/s到现在的320MB/s有了质的飞跃。
目前的主流SCSI硬盘都采用了Ultra 320 SCSI接口,能提供320MB/s的接口传输速度。
SCSI硬盘也有专门支持热拔插技术的SCA2接口(80-pin),与SCSI背板配合使用,就可以轻松实现硬盘的热拔插。
目前在工作组和部门级服务器中,热插拔功能几乎是必备的。
SAS
SAS 是Serial Attached SCSI的缩写,即串行连接SCSI。
2001年11月26日,Compaq、IBM、LSI逻辑、Maxtor和Seagate联合宣布成立SAS工作组,其目标是定义一个新的串行点对点的企业级存储设备接口。
SAS技术引入了SAS扩展器,使SAS系统可以连接更多的设备,其中每个扩展器允许连接多个端口,每个端口可以连接SAS设备、主机或其他SAS扩展器。
为保护用户投资,SAS规范也兼容了SATA,这使得SAS的背板可以兼容SAS和SATA两类硬盘, 对用户来说,使用不同类型的硬盘时不需要再重新投资。
目前,SAS接口速率为3Gbps,其SAS扩展器多为12端口。
不久,将会有6Gbps 甚至12Gbps的高速接口出现,并且会有28或36端口的SAS扩展器出现以适应不同的应用需求。
总结:
由于SCSI具有CPU占用率低,多任务并发操作效率高,连接设备多,连接距离长等优点,对于大多数的服务器应用,建议采用SCSI硬盘,并采用最新的Ultra320 SCSI控
制器;SATA硬盘也具备热插拔能力,并且可以在接口上具备很好的可伸缩性,如在机架式
服务器中使用SCSI-SATA、FC-SATA转换接口,以及SATA端口位增器( Port Multiplier),使其具有比SCSI更好的灵活性。
对于低端的小型服务器应用,可以采用最新的SATA硬
盘和控制器。
确定了硬盘的接口和类型后,就要重点考察上面提到的影响硬盘性能的技术指标,根据转速、单碟容量、平均寻道时间、缓存等因素,并结合资金预算,选定性价比最合适的硬盘方案。
