发射光谱定性定量分析

节重点介绍光源、相板检测器及相关特性。
物镜
准直镜
反射镜 入射狭缝
光栅 转台
AES仪器略图
光源
一 、AES光源 1. 光源种类及特点
光源
经典光源 现代光源
火焰 电弧 火花
直流电弧 交流电弧
电感耦合等离子体，ICP 激光光源
直流电弧：接触引燃，二次电子发射放电
L
E 220~380V V
5~30A
G
R
d) 谱线的自吸(self-absorption)及自蚀(self-reversal)； e)e) 激发温度 T； f)f) 基态原子数 N0 或浓度 c； g) 前三项由待测物原子自身的性质决定，如核电荷数 、外层电子、轨道状态等。 h) 影响谱线强度及其稳定性最重要的的因素是温度T！
5.3 AES仪器 AES仪器由光源、单色系统、检测系统三部分组成。此
上述振荡电压 10kV(变压器B2) C2击穿 高压高频振荡 引燃分析 间隙（L2-C2-G2）;
G 被击穿瞬间，低压电流使 G2 放电（通过R1和电流表） 电弧； 不断引燃 电弧不灭。
5由于原子或离子的能级很多并且不同元素的结构是不同的因此对特定元素的原子或离子可产生一系不同波长的特征光谱通过识别待测元素的特征谱线存在与否进行定性分析定性原理
原子发射光谱分析 概述、基本原理和 定性定量分析方法
5.1 概述 5.2 基本原理 5.3 AES 仪器 5.4 定性定量分析方法
1）分析对象为大多数金属原子； 2）物质原子的外层电子受激发射产生特征谱线（线光谱）； 3）谱线波长——定性分析；谱线强度——定量分析。
E = E2-E1 = h =hc/
高能态E2）
2. 几个概念 激发电位(Excited potential)：由低能态--高能态所需要的

1. 光谱半定量分析
与目视比色法相似；测量试样中元素的大致浓度范围； 应用：用于钢材、合金等的分类、矿石品位分级等大批 量试样的快速测定。 谱线强度比较法：测定一系列不同含量的待测元素标准 光谱系列，在完全相同条件下(同时摄谱)，测定试样中待测 元素光谱，选择灵敏线，比较标准谱图与试样谱图中灵敏线 的黑度，确定含量范围。
7）其余可能干扰的元素，应逐个检查它们的灵敏线，如 某元素的灵敏线光谱中没有，则认为不存在这个元素的干扰。 如在光谱中有其灵敏线，可能是分析元素谱线上叠加干扰元 素的的谱线。在这种情况下，进行下一步骤，以期得出肯定 判断。
8）在该线附近再找出一条干扰元素的谱线（与原干扰强 度相同或稍强一些）进行比较，如该分析元素灵敏线黑度大 于或等于找出的干扰元素谱线的黑度，则可判定分析元素存 在。例：样品中含铁量高时。则锆3438·23A被铁3438·31A （强度10）所重叠，可与铁3437·95A（强度15）的黑度比较， 如锆3438·23A的黑度大于或等于铁3437·95A时可确定锆的存 在，又如钼3170·347A与铁3170·346A重叠时，可用铁 3171·663A的黑度比较，确定钼是否存在。
5、换新的石墨电极。其它条件不变。推光阑至|6|和|7|，在低 电流和高电流下重复对该样品摄谱。
6、暗室操作 在红灯下从暗盒中取出摄好谱的干板，乳剂面向上放入 18~20℃的显影液中，显影2分钟半。定影2分钟。半定影8分钟， 取出用水充分冲洗晾干。
7、识谱（铁光谱比较法）
1）谱片置于映谱仪置片台上
测量各元素特征光谱的波长和强度便可对元 素进行定性和定量分析。
原子发射光谱法的特点
原子发射光谱法灵敏度高，10-3-10-9g； 选择性好；可同时分析儿十种元素； 线性范围宽，约2个数量级，但若采用电感 藕合等离子体光源，则线性范围可扩大至 6-7个数量级； 不足之处：是谱线干扰较严重，对一些非 金属元素还不能测定。

将试样与已知不同含量的标准样品在一定条件下摄谱于 同一ቤተ መጻሕፍቲ ባይዱ谱感光极上，用目视法直接比较被测试样与标样分析 线黑度。
Ⅱ显线法
元素含量低时，仅出现少数灵敏线，随元素含量增加， 谱线随之出现。可编成一张谱线出现与含量关系表，依此估 计试样中该元素的大致含量。
应用：用于钢材、合金等的分类、矿石品位分级等大批 量试样的快速测定。
（3）摄谱过程
摄谱顺序：碳电极(空白)、铁谱、试样； 分段暴光法：先在小电流(5A)激发光源摄取易挥发元素 光谱调节光阑，改变暴光位置后，加大电流(10A)，再次暴光 摄取难挥发元素光谱；
采用哈特曼光阑，可多 次暴光而不影响谱线相对位 置，便于对比。
二、 光谱定量分析
1. 光谱半定量分析
Ⅰ谱线黑度比较法

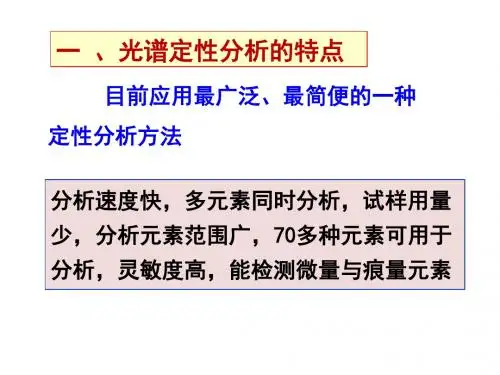

一、 光谱定性分析
定性依据：元素不同→电子结构不同→光谱不同→特征光谱 元素的原子结构不同时，产生不同的光谱，也就是说，通过 谱线存在否，确某元素可否存在。 1.元素的分析线、最后线、灵敏线 分析线：复杂元素的谱线可能多至数千条，只选择其中几条 特征谱线检验，称其为分析线； 最后线：浓度逐渐减小，谱线强度减小，最后消失的谱线； 灵敏线：最易激发的能级所产生的谱线，每种元素都有一条 或几条谱线最强的线，即灵敏线。最后线也是最灵敏线； 共振线：由第一激发态回到基态所产生的谱线；通常也是最 灵敏线、最后线；
例如,铅的光谱
Pb % 0.001
0.003
0.01 0.03 0.10
0.30
谱线特征 2833.069 清晰可见 2614.178和2802.00弱
2833.069 清晰可见 2614.178增强2802.00变清晰
上述谱线增强,2663.17和2873.32出现 上述谱线都增强 上述谱线更增强,没有出现新谱线

原子发射光谱法的主要特点
原子发射光谱法（AES）是一种常用的材料分析方法，它具有以下主要特点：
1.精确性高：原子发射光谱法可以提供非常精确的元素定性定量信息。

通过使用复杂的仪器设备和先进的算法，可以准确地测量元素在样品中的浓度和分布。

2.灵敏度高：原子发射光谱法具有很高的灵敏度，可以检测到样品中微量的元素。

这使得该方法可以用于分析痕量元素，如金属杂质或合金成分。

3.选择性强：原子发射光谱法可以选择性地测量特定元素。

通过选择适当的激发条件和光谱线，可以仅对某些元素进行检测，而对其他元素不产生干扰。

4.线性范围宽：原子发射光谱法的线性范围很宽，可以从ppm（百万分之一）到ppb（十亿分之一）的浓度范围进行测量。

这使得该方法可以适应不同浓度的样品分析需求。

5.实验方法简单：原子发射光谱法的实验方法相对简单。

样品经过简单的制备和稀释后，可以直接进行分析。

这使得该方法在实验室中易于操作，并且适用于各种不同类型的样品。

总之，原子发射光谱法具有精确性高、灵敏度高、选择性强的特点，可以提供准确的元素信息，并适用于各种不同类型的样品分析。
