圆锥齿轮的画法

PROE画各种齿轮齿轮传动是最重要的机械传动之一。

齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。

因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。

根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。

根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。

本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。

3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。

渐开线的几何分析如图3-1所示。

线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。

图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。

(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。

从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。

ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。

3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。

直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。

并且用事先设置好的参数来控制圆的大小。

（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。

（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。

直齿圆锥齿轮画法由于圆锥齿轮的轮齿分布在圆锥面上，所以轮齿沿圆锥素线方向的大小不同，模数、齿数、齿高、齿厚也随之变化，通常规定以大端参数为准。

１、直齿圆锥齿轮各部分名称和尺寸关系圆锥齿轮各部分的名称基本与圆柱齿轮相同，但圆锥齿轮还有相应的五个锥面和三个锥角，如下图所示。

（1）五个锥面：a 、齿顶圆锥面（顶锥）：由各个轮齿的齿顶所组成的曲面，相当于未切齿前的轮坯圆锥面。

b 、齿根圆锥面（根锥）：包含锥齿轮齿根的曲面。

c 、分度圆锥面（分锥）和各节圆锥面（节锥）：分度圆锥是介于顶锥和根锥之间的一个圆锥面，在这个圆锥面上，有锥齿轮的标准压力角和模数。

当一对圆锥齿轮啮合传动时，有两个相切的，作纯滚动的圆锥面称节圆锥面（节锥），在标准情况下，分度圆锥面和节圆锥面是相重合的。

d 、背锥面（背锥）：从理论上讲，锥齿轮大端应为球面渐开线齿形，为了简化起见，用一个垂直于分度圆锥的锥面来近似地代替理论球面，称为背锥，背锥面与分度圆锥面相交的圆为分度圆d。

背锥面与顶锥面相交的圆称锥齿轮的齿顶圆da,齿顶圆所在的平面至定位面的距离称轮冠距K。

e 、前锥面（前锥）：在锥齿轮小端，垂直于分度圆锥面的锥面。

有的齿轮小端不加工出前锥面。

2、锥齿轮的规定画法（1）单个锥齿轮的画法及其画图步骤锥齿轮一般用二个视图或用一个视图、一个局部视图表示，轴线放成水平，主视图可采用剖视，剖切平面通过齿轮轴线时，轮齿按不剖处理。

在平行锥齿轮轴线的投影面的视图中，用粗实线画出齿顶线及齿根线，用点划线画出分度线，在垂直于锥齿轮轴线的投影面的视图中，规定用点划线画出大端分度圆，用粗实线画出大端齿顶圆和小端齿顶圆。

齿根圆省略不画，如下图所示。

知识准备（三）：子项目三直齿圆锥齿轮圆锥齿轮简称锥齿轮，其轮齿有直齿、斜齿和曲线齿(圆弧齿、摆线齿)等多种形式。

直齿圆锥齿轮的设计、制造和安装均较简单，故在一般机械传动中得到了广泛的应用。

但是在汽车拖拉机等高速重载机械中，为提高传动的平稳性和承载能力，减少噪音，多用曲线齿圆锥齿轮。

史上最全齿轮画法，学机械的收下吧齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。

齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。

19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。

直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。

常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。

直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。

现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。

展开剩余86%1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。

(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。

(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。

(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。

(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。

(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。

在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。

(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。

(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。

(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。

(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。

2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz 式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。

模数是设计和制造齿轮的基本参数。

不同模数的齿轮，要用不同模数的刀具来制造。

圆锥齿轮的画法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】圆锥齿轮的画法[文本]圆锥齿轮通常用于交角90°的两轴之间的传动，其各部分结构如图所示。

齿顶圆所在的锥面称为顶锥面、大端端面所在的锥面称为背锥，小端端面所在的锥面称为前锥，分度圆所在的锥面称为分度圆锥，该锥顶角的半角称为分锥角，用δ表示。

圆锥齿轮的轮齿是在圆锥面上加工出来的，在齿的长度方向上模数、齿数、齿厚均不相同，大端尺寸最大，其它部分向锥顶方向缩小。

为了计算、制造方便，规定以大端的模数为准计算圆锥齿轮各部分的尺寸，计算公式见下表。

其实与圆柱齿轮区别也不大，只是圆锥齿轮的计算参数都是打断的参数，齿根高是倍的模数，比同模数的标准圆柱齿轮的齿顶高要小，另外尺高的方向垂直于分度圆圆锥的母线，不是州县的平行方向。

单个圆锥齿轮的画法规则同标准圆柱齿轮一样，在投影为非圆的视图中常用剖视图表示，轮齿按不剖处理，用粗实线画出齿顶线、齿根线，用点画线画出分度线。

在投影为非圆的视图中，只用粗实线画出大端和小端的齿顶圆，用点画线画出大端的分度圆，齿根圆不画。

[文本]注意：圆锥齿轮计算的模数为大端的模数，所有计算的数据都是大端的参数，根据大端的分度圆直径，分锥角画出分度线细点画线，量出齿顶高、齿根高，即可画出齿顶和齿根线，根据齿宽，画出齿形部分，其余部分根据需要进行设计。

单个齿轮的画法同圆柱齿轮的规定完全相同。

应当根据分锥角，画出分度圆锥的分度线，根据分度圆半径量出大端的位置，根据齿顶高、齿根高找出大端齿顶和齿根的位置，向分度锥顶连线，就是顶锥（齿顶圆锥）和根锥（齿根圆锥），根据齿宽量出分度圆上小端的位置，做分度圆线的垂直线，其他的次要结构根据需要设计即可。

[文本]锥齿轮的啮合画法同圆柱齿轮相同，如图所示。

弧齿锥齿轮的传动设计(弧齿锥齿轮的传动设计弧齿锥齿轮的基本概念锥齿轮的节锥对于相交轴之间的齿轮传动，一般采用锥齿轮。

齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。

依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式（图9-43）：(1) 圆柱齿轮传动——有于两平行之间的传动。

(2) 圆锥齿轮传动——用于两相之间的传动。

(3) 蜗杆蜗轮传动——用于两交叉之间的传动。

齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。

常见的齿轮轮齿是直齿和斜齿。

齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。

本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。

一、直齿圆柱齿轮（直齿轮）(一) 直齿圆柱齿轮各部分名称及有关参数（图9-45）1、齿顶圆（直径d1）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。

齿顶圆柱面与端平面的交线称为齿顶圆。

2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。

齿根圆柱面与端平面的交线称为齿根圆。

３.分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。

它位于齿顶圆和齿根圆之间，是一个约定的假想圆。

４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。

分别以O O为圆心，OP为半径所作的两个相切的园称为节圆。

正确安装的标准齿轮的d=d。

5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。

齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；吃根高h齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数，它是齿轮计算的主要参数之一。

8.模数m由于分度圆周长πd=pz所以 d=p/πz令 p/π=m则 d=mz式中m称为齿轮的模数，它等于齿距与圆周率π的比值。

模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。

模数是设计、制造齿轮的重要参数。

由于模数m与齿距p成正比。

而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。

模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。

2008年9月第7卷第3期三门峡职业技术学院学报J our nal of San m enx i a Pol yt e chni cSep．，2008V01．7，N03技术与应用球面渐开线直齿圆锥齿轮画法探析尚群智1解金榜2(1．三门峡市技工学校；2．三门峡职业技术学院，河南三门峡472000)摘要：锥齿轮是机械制造工程中的常用件之一。

锥齿轮画法是图形绘制的关键。

常规画法速度慢且步骤复杂。

采用圆周定位法．把球面渐开线啮合原理运用于直齿圆锥齿轮画法中，不但符合G B／T4459．2—2003之锥齿轮画法规定，同时使绘制图形简明、准确、实用、快捷。

关键词：球面渐开线；直齿圆锥齿轮；啮合原理；画法中圈分类号：TH l26．2文献标识码：A文章编号：1671—9123(2008)03-0122-03收稿日期：2008-05-12作者简介：尚群智(1951一)，男，河南汝州人，河南三门峡市技工学校教师，三门峡职业技术学院兼职教师，中国工程图形学会委员。

齿轮是机械传动中应用最广泛的一种传动件。

齿轮传动是近代机器中传递运动和动力的最主要形式之一。

锥齿轮作为齿轮传动中的重要组成部分，在相交两轴线之间的回转运动中发挥着重要作用。

G B／T4459．2—2003中介绍了锥齿轮的画法，但随着科学技术的实践进程。

对锥齿轮画法设计提出了一些新的要求，一些科技书上也有不同的画法，本文针对锥齿轮啮合画法进行了探讨分析。

1锥齿轮的传动特点及应用1．1圆锥齿轮传动特点锥齿轮结构特点：圆锥齿轮用于传递两相交轴之间的传动，轮齿分布在锥体上，如图l所示，齿面做在圆锥面上，一端大一端小，齿厚是逐渐变化的，直径和模数也都随着齿厚的变化而变化。

为了计算和测量方便。

圆锥齿轮通常取大端的参数为标准值，压力角一般取or=20。

锥齿轮啮合传动具有以下特点：传动平稳：即要求在传动过程中，每个瞬时的传动比恒定不变，以减少冲击、振动和噪音。

承载能力强：即要求齿轮尺寸小、重量轻而承担能力大、寿命长。

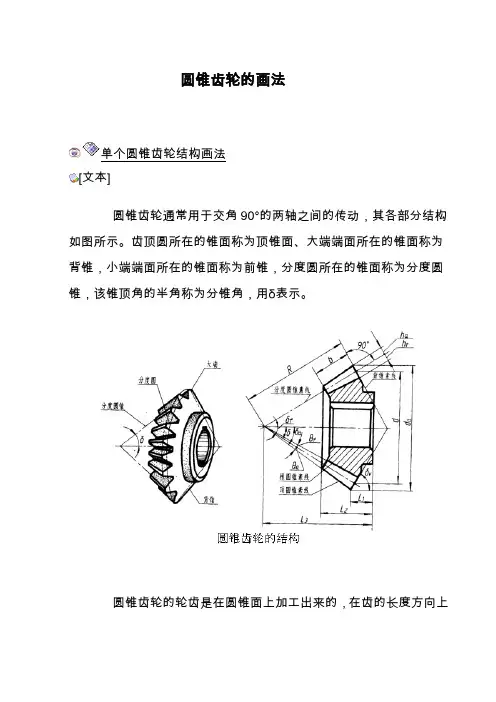

圆锥齿轮的画法单个圆锥齿轮结构画法[文本]圆锥齿轮通常用于交角90°的两轴之间的传动，其各部分结构如图所示。

齿顶圆所在的锥面称为顶锥面、大端端面所在的锥面称为背锥，小端端面所在的锥面称为前锥，分度圆所在的锥面称为分度圆锥，该锥顶角的半角称为分锥角，用δ表示。

圆锥齿轮的轮齿是在圆锥面上加工出来的，在齿的长度方向上模数、齿数、齿厚均不相同，大端尺寸最大，其它部分向锥顶方向缩小。

为了计算、制造方便，规定以大端的模数为准计算圆锥齿轮各部分的尺寸，计算公式见下表。

其实与圆柱齿轮区别也不大，只是圆锥齿轮的计算参数都是打断的参数，齿根高是1.2倍的模数，比同模数的标准圆柱齿轮的齿顶高要小，另外尺高的方向垂直于分度圆圆锥的母线，不是州县的平行方向。

单个圆锥齿轮的画法规则同标准圆柱齿轮一样，在投影为非圆的视图中常用剖视图表示，轮齿按不剖处理，用粗实线画出齿顶线、齿根线，用点画线画出分度线。

在投影为非圆的视图中，只用粗实线画出大端和小端的齿顶圆，用点画线画出大端的分度圆，齿根圆不画。

[文本]注意：圆锥齿轮计算的模数为大端的模数，所有计算的数据都是大端的参数，根据大端的分度圆直径，分锥角画出分度线细点画线，量出齿顶高、齿根高，即可画出齿顶和齿根线，根据齿宽，画出齿形部分，其余部分根据需要进行设计。

单个齿轮的画法同圆柱齿轮的规定完全相同。

应当根据分锥角，画出分度圆锥的分度线，根据分度圆半径量出大端的位置，根据齿顶高、齿根高找出大端齿顶和齿根的位置，向分度锥顶连线，就是顶锥（齿顶圆锥）和根锥（齿根圆锥），根据齿宽量出分度圆上小端的位置，做分度圆线的垂直线，其他的次要结构根据需要设计即可。

啮合画法[文本]锥齿轮的啮合画法同圆柱齿轮相同，如图所示。

弧齿锥齿轮的传动设计(弧齿锥齿轮的传动设计14.1 弧齿锥齿轮的基本概念14.1.1 锥齿轮的节锥对于相交轴之间的齿轮传动，一般采用锥齿轮。

锥齿轮有直齿锥齿轮和弧齿锥齿轮。

齿轮的基本知识及其画法齿轮是应用非常广泛的传动件,用以传递动力和运动,并具有改变转速和转向的作用;依据两齿合齿轮轴线在空间的相对位置不同,常见的齿轮传动可分为下列三种形式图9-43：1 圆柱齿轮传动——有于两平行之间的传动;2 圆锥齿轮传动——用于两相之间的传动;3 蜗杆蜗轮传动——用于两交叉之间的传动;齿轮传动的另一种形式为齿轮齿条传动图9-44,可用于转动和移动之间的运动转换;常见的齿轮轮齿是直齿和斜齿;齿轮又有标准齿和非标准齿之分,具有标准齿的齿轮称为标准齿轮;本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法;一、直齿圆柱齿轮直齿轮一直齿圆柱齿轮各部分名称及有关参数图9-451、齿顶圆直径d1通过圆柱齿轮齿顶的曲面称为齿顶圆柱面;齿顶圆柱面与端平面的交线称为齿顶圆;2、齿根圆直径d2通过圆柱齿轮齿根的曲面称为齿根圆柱面;齿根圆柱面与端平面的交线称为齿根圆;３.分度圆直径d齿轮设计和加工时计算尺寸的基准圆称为分度圆;它位于齿顶圆和齿根圆之间,是一个约定的假想圆;４.节圆直径d两齿轮合时,位于连心线OO上的两齿廓点P,称为节点;分别以O O为圆心,OP为半径所作的两个相切的园称为节圆; 正确安装的标准齿轮的d=d;5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高;齿高h分为齿顶高h1,齿根高h2两段h=h1+h2:齿顶高h1：齿顶圆与分度圆之间的径向距离；齿根高h2：齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数,它是齿轮计算的主要参数之一;8.模数m由于分度圆周长πd=pz,所以 d=p/πz令 p/π=m 则 d=mz式中m称为齿轮的模数,它等于齿距与圆周率π的比值;模数以毫米为单位,为了便于设计和制造,模数的数值已标准化,如图9-12所示;模数是设计、制造齿轮的重要参数;由于模数m与齿距p成正比;而p决定了轮齿的大小,所以m的大小反映了轮齿的大小;模数大,轮齿大,在其他条件相同的情况下,轮齿的承载能力也就大,反之承载能力就小;另外,能配对折合的两个齿轮,其没,模数必须相等;加工齿轮也须选用与齿轮模数相同的刀具,因而模数又是选择刀具的依据;9.压力角、齿形角a如图9-45所示,轮齿在分度圆上齿合点p的受力方向即渐开线齿廓曲线的法线方向与该点的瞬时速度方向分度圆的切线方向所夹的锐角a称为压力角;我国规定的标准压力角a=20度;加工齿轮用的基本齿条的法向压力角称为吃形角;故齿形角也为20度,也用a表示;10.中心距a两圆柱齿轮轴线之间的距离称为中心距;装配准确的标准齿轮,其中心距a=d1/2+d2/2=1/2z1+z2二、直齿圆柱齿轮各基本尺寸计算齿轮轮齿各部分的尺寸都是根据模数来确定的;标准直齿圆柱齿轮各基本尺寸计算关系见表9-13;三、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分,按GB/——1984规定绘制图9-461齿顶圆和齿顶线用粗实线绘制;2分度圆和分度线用细点画线绘制;分度线应超出轮齿两端面2-3mm3齿根圆和齿根线用细实线绘制,也可省略不画；在剖视图中,耻根线用粗实线绘制,这时不可省略;4在剖视图中,当剖切平面通过齿轮轴线时,齿轮一律按不剖处理;齿轮除了轮齿部分外,其余轮体结构均应按真实投影绘制;轮体的结构和尺寸,由设计要求确定;齿轮属于轮盘类零件,其表达方法与一般轮盘类零件相同;通常将轴线水平放置,可选用两个视图图9-47；或一个视图和一个局部视图参见图9-53,其中的非圆视图可作半剖视或全剖视;2、两齿轮齿合的画法;两齿轮齿合时,除齿合区外,其余部分均按单个齿轮绘制;齿合区按如下规定绘制图9-48：1在垂直于齿轮轴线的投影面的视图反映为圆的视图中,两节圆应相切,齿顶圆均按粗实线绘制;如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画,如图9-48b左视图所示;齿根园全部省略不画;2在平行于齿轮轴线的投影面的视图非圆视图中,当采用剖视且剖切平面通过两齿轮轴线时图9-48a主视图,在齿合区将一个齿轮的轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用虚线绘制,虚线也可省略;当不采用剖视而用外形视图表示时,齿合区的齿顶线不需画出,节线用粗实线绘制；非齿合的节线仍用细点画线绘制,齿根线均不画出图9-48b主视图;如果两轮齿宽不等,则齿合区的画法如图9-49所示;不论两轮齿宽是否一致,一轮的齿顶线与另一轮的齿根线之间,均应有的间隙;图9-50为齿轮齿条啮合画法对应的轴测图见图9-44;四渐开线齿形的近似画法由于制造或表注尺寸的需要,有时要在齿轮零件图上画出一个或两个齿形;渐开线齿形有多种近似画法,现介绍其中一种图9-51,作图步骤如下：1、画两个圆弧画齿顶圆弧直径d、分度圆弧直径d、齿根圆弧直径d其中2、分齿自圆心O,按360/z分齿,作出1-2个齿的对称线,其中的一条为OO;在分度圆上量取;式中：S为齿厚；P为齿距;3、画齿形连接OA并取其中心点O,以O为圆心,OA为半径作圆弧交基圆与O点;以O为圆心,OA为半径作弧,在顶圆与基圆之间得BC,即为所求齿形的一部分;在基圆与根圆之间,做径向线CE,并以r=m为模数的小圆弧与根圆光滑相连,既得半边齿形;与相同方法做另一侧齿形,既成;五标准直齿圆柱齿轮的绘制根据齿轮实物,通过测量,计算确定其主要参数和各基本尺寸,并测量其余各部分尺寸,然后绘制齿轮零件图的过程,称为齿轮绘制;齿轮绘制除齿轮部分外,其余部分与一般轮盘类零件的绘制方法相同,而齿轮部分主要在于确定齿数z和模数m这两个基本参数;直齿圆柱齿轮绘制的一般步骤如下：1、确定齿数z数出被测齿轮的齿数;2、测量齿顶圆直径d当齿轮的齿数是偶数时,可直接量得d,如图9-52a所示；当齿数为奇数时,应通过测出轴孔直径D和孔壁至齿顶的径向距离H图9-52b,然后按下式算出d;3、确定模数根据d= mz+2,得m= d/ z+2将d和z代入上式中,可算出模数m,并对照模数表9-12选取与其相近的标准模数值;4、计算各基本尺寸根据确定的标准模数,用表9-13的公式计算出等基本尺寸注意,当取标准模数后,应重新核算d,一修正或确定所测之d值5、校对中心局a计算所得的尺寸要与实测的中心距核对,必须符合下式：a=1/2d1+d2=1/2mz1+z26、测量齿轮其他各部分尺寸7、绘制直齿圆柱齿轮零件图90-53所示为直齿圆柱齿轮的零件图图中省略了部分内容;在齿轮零件图中,除具有一般零件的内容外,齿顶圆直径、分度圆直径必须直接注出,齿根圆直径规定不注因加工时该尺寸由其他参数控制；并在图样右上角的参数栏中注写模数、齿数、齿形、齿形角等基本参数;二、直齿圆锥齿轮一直齿圆锥齿轮各部分名称和尺寸计算直齿圆锥齿轮通常用于交角90度的两轴之间的传动;图9-54为锥齿轮呸两视图,其主体结构由顶锥、前锥、背锥等组成;刀具顺着顶锥面切出直的轮齿后,即成直齿圆锥齿轮;直齿圆锥齿轮各部分名称如图9-55所示;由于轮齿分布在圆锥面上,因而其齿形从大端到小端是逐渐收缩的,齿厚和齿高均沿着圆锥素线方向逐渐变化,故模数和直径也随之变化;为便于设计和制造,规定一大端为准,齿顶高h、齿根高h、分度圆直径d,齿顶圆直径d及齿根圆直径d图中未标注均在大端度量；并取大端的模数为标准模数GB/T12368-1990,以它作为计算圆锥齿轮各部分尺寸的基本参数;大端背锥素线与分度圆素线垂直;圆锥齿轮轴线与分度圆锥素线间夹角称为分度圆锥角,它是圆锥齿轮的又一基本参数;圆锥齿轮各部分名称及尺寸关系见表9-14;二、圆锥齿轮的画法1、单个圆锥齿轮的画法1在投影为非圆的视图中,画法与圆柱齿轮类似;即常采用剖视,其轮按不剖处理,用粗实线画出齿顶线和齿根线,用细点画线画出分度线;2在投影为圆的视图中,轮齿部分只需用粗实线画出大端和小端的齿顶圆；用细点画线画出的打大端的分度圆；齿根圆不画;投影为圆的视图一般也可用仅表达键槽轴孔的局部视图取代;单个圆锥齿轮的画图步骤如图9-57所示;2、圆锥齿轮齿合的画法图9-58一对安装准确的标准圆锥齿轮齿合时,它们的分度圆锥应相切分度圆锥与节圆锥重合,分度圆与节重圆重合其齿合区的画法,与圆柱齿轮类似：1在剖视图中,将一齿轮的齿顶线画成粗实线,另一齿轮的齿顶线画成虚线或省略;2在外形视图中,一齿轮的节线与另一齿轮的节圆相切;啮合画法的作图步骤如图9-59所示;三、蜗杆蜗轮蜗杆蜗轮用于两交叉轴交叉角一般为直角间的转动;通常蜗杆主动,蜗轮从动,用于减速,可获得较大的传动比;蜗杆蜗轮传动中图9-60,最常用的蜗杆为圆柱形阿基米德蜗杆;这种蜗杆的轴向齿廓是直线,轴向断面呈等腰梯形,与梯形螺纹相似;蜗杆的齿数称为头数,相当于螺纹的线数,常用单头或双头;蜗杆相当于斜齿圆柱齿轮,其轮齿分布在圆环面上,使齿轮能包住蜗杆,以改善接触状况,这是蜗轮形体的一特征;一蜗杆蜗轮的主要参数与尺寸计算1.齿距P与模数P在包含蜗杆轴线并垂直于蜗轮轴线的中间平面内图9-60,蜗杆的轴向齿距P应与蜗轮的端面齿距P相等P=P=P,所以蜗杆的轴向模数M与蜗轮的端面模数M也相等M=M=M,并规定为标准模数;蜗杆分度圆直径d,喉圆直径d、齿根圆直径d均在中间平面内度量;2、蜗杆直径系数q蜗杆直径系数是蜗杆特有的一重要参数,它等于蜗杆的分度圆直径d与轴向模数M的比值,即 q=d/m或 d=mq对应于不同的标准模数,规定了相应的q值,引入这一系数的目的,主要是为了减少加工刀具的数目;3、导程角r沿蜗杆分度圆柱面展开,螺旋线展成倾斜直线,如图9-61所示,斜线与底线间的夹角r,称为蜗杆的导程角;当蜗杆直径系数q和头数Z选顶后,导程角r就唯一确定了;它们之间的关系为 tan一对相互齿合的蜗杆和蜗轮,除了模数和齿形角必须分别相同外,蜗杆导程角r与2蜗轮旋角B应大小相等,旋向相同,即r=B;蜗杆与蜗轮各部分尺寸与模数m、蜗杆直径系数q、导程角r和齿数Z、Z有关,其具体关系见表9-15;二蜗杆蜗轮的画法1、蜗杆的画法蜗杆一般选用一个视图,其齿顶线、齿根线和分度线的画法与圆柱齿轮系相同,如图9-62所示;图中以细线表示的齿根线也可省略;齿形可用局部视图或局部放大图表示;2、涡轮的画法涡轮的画法与与圆柱齿轮相似,如图9-63所示;1在投影为非圆的视图中常用全剖或半剖视,并在其相齿合的蜗杆轴线位置画出细点画线圆和对称中心线,以表注有关尺寸和中心距;2在投影为圆的视图中,只画出最大顶圆和分度圆,喉圆和齿根圆省略不画,投影为圆的视图也可用表达键槽轴孔的局部视图取代;3、蜗杆蜗轮齿合的画法蜗杆蜗轮齿合有画成外形图和剖视图两种形式,其画法如图9-64所示;在蜗轮投影为圆的视图中,蜗轮的节圆与蜗杆的节线相切;。

圆锥齿轮的画法[文本]圆锥齿轮通常用于交角90°的两轴之间的传动，其各部分结构如图所示。

齿顶圆所在的锥面称为顶锥面、大端端面所在的锥面称为背锥，小端端面所在的锥面称为前锥，分度圆所在的锥面称为分度圆锥，该锥顶角的半角称为分锥角，用δ表示。

圆锥齿轮的轮齿是在圆锥面上加工出来的，在齿的长度方向上模数、齿数、齿厚均不相同，大端尺寸最大，其它部分向锥顶方向缩小。

为了计算、制造方便，规定以大端的模数为准计算圆锥齿轮各部分的尺寸，计算公式见下表。

其实与圆柱齿轮区别也不大，只是圆锥齿轮的计算参数都是打断的参数，齿根高是倍的模数，比同模数的标准圆柱齿轮的齿顶高要小，另外尺高的方向垂直于分度圆圆锥的母线，不是州县的平行方向。

单个圆锥齿轮的画法规则同标准圆柱齿轮一样，在投影为非圆的视图中常用剖视图表示，轮齿按不剖处理，用粗实线画出齿顶线、齿根线，用点画线画出分度线。

在投影为非圆的视图中，只用粗实线画出大端和小端的齿顶圆，用点画线画出大端的分度圆，齿根圆不画。

[文本]注意：圆锥齿轮计算的模数为大端的模数，所有计算的数据都是大端的参数，根据大端的分度圆直径，分锥角画出分度线细点画线，量出齿顶高、齿根高，即可画出齿顶和齿根线，根据齿宽，画出齿形部分，其余部分根据需要进行设计。

单个齿轮的画法同圆柱齿轮的规定完全相同。

应当根据分锥角，画出分度圆锥的分度线，根据分度圆半径量出大端的位置，根据齿顶高、齿根高找出大端齿顶和齿根的位置，向分度锥顶连线，就是顶锥（齿顶圆锥）和根锥（齿根圆锥），根据齿宽量出分度圆上小端的位置，做分度圆线的垂直线，其他的次要结构根据需要设计即可。

[文本]锥齿轮的啮合画法同圆柱齿轮相同，如图所示。

弧齿锥齿轮的传动设计(弧齿锥齿轮的传动设计弧齿锥齿轮的基本概念锥齿轮的节锥对于相交轴之间的齿轮传动，一般采用锥齿轮。

锥齿轮有直齿锥齿轮和弧齿锥齿轮。

弧齿锥齿轮副的形式如图14-1所示，与直齿锥齿轮相比，轮齿倾斜呈弧线形。

3. 3锥齿轮的创建锥齿轮在机械工业中有着广送的应用，它用来实现两相交轴之间的传动，两轴的相交角一般釆用90度。

锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小, 本节将介绍参数化设计锥齿轮的过程。

3. 3.1锥齿轮的建模分析与本章先前介绍的齿轮的建模过程相比较，锥齿轮的建模更为复杂。

参数化设计锥齿轮的过程中应用了大量的参数与关系式。

锥齿轮建模分析（如图3-122所示）：（1）输入关系式、绘制创建锥齿轮所需的基本曲线（2）创建渐开线（3）创建齿根圆锥（4）创建第一个轮齿⑶ ⑷ ⑸图3-122锥齿轮建模分析3. 3. 2锥齿轮的建模过程1.输入基本参数和关系式(1)单击°,在新建对话框中输入文件名conic gear, 然后单(2)在主菜单上单击“工具”一"参数”，系统弹出''参数”对话框，如图3-123所示；图3-123 "参数”对话框(3)在"参数”对话框单击国按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名值.和说明等o需要输入的参数如表3-3所示；称、名称值说明11名称值说明M 2.5模数DELTA分锥角Z24齿数DELTA_A顶锥角Z_D45大齿轮齿数DELTA_B基锥角ALPHA20压力角DELTA F根锥角B20齿宽HB齿基高HAX1齿顶高系数RX锥距CX0. 25顶隙系数THETA A一齿顶角HA齿顶高THETA_B齿基角HF齿根高THETA F齿根角H全齿高BA齿顶宽D分度圆直径BB齿基宽DB基圆直径BF齿根宽DA齿顶圆直径x0变位系数表3-3创建齿轮参数注意：表3-3中未填的参数值，表示是由系统通过关系式将自动生成的尺寸，用户无需指定。

(4)在主菜单上依次单击'‘工具”一"关系”，系统弹出“关系”对话框；(5)在“关系”对话框输入齿轮的基本关系式。

由这些关系式，系统便会自动生成表3-4所示的未指定参数的值，完成后的“关系”对话框如图3-124所示；图3-124 “关系”对话框2.创建基本曲线(1)创建基准平面。

格利森螺旋锥齿轮画法教程格利森螺旋锥齿轮画法教程(一)发布日期:2010-5-1 [ 收藏评论没有找到想要的知识 ] 1格利森螺旋锥齿轮简介锥齿轮在机械行业有着广泛的应用，目前，国际上主要以美国的格里森和德国的克林根贝尔格两大锥齿轮技术为主。

格利森公司的创始人威廉?格里森先生在1874年发明了第一台圆锥齿轮刨齿机，开创了圆锥齿轮的新领域。

格里森锥齿轮于上世纪50年代引入我国，70年代，格里森圆锥齿轮技术和机床又开始引入中国市场，近来我国又引进了最新的凤凰?型数控机床，从而使这种锥齿轮在我国有了很大的发展和广泛的应用。

Gleason锥齿轮包括弧齿锥齿轮和准双曲面齿轮。

弧齿锥齿轮用来传递相交轴之间的动力和运动。

准双曲面齿轮用于传递交叉轴之间的动力和运动。

它们一般采用收缩齿，具有较好的强度性能。

目前，广泛应用于冶金、航空、汽车、矿山、石油等行业。

2格利森螺旋锥齿轮的建模分析建模分析(如图243所示):(1)创建基本曲线、齿轮基本圆(2)创建齿廓曲线(3)创建齿根圆(4)创建截面与扫引轨迹(5)扫描混合生成第一个轮齿(6)阵列创建轮齿图243建模分析3格利森螺旋锥齿轮的建模过程1(创建基本曲线(1)单击，在新建对话框中输入文件名gleason_gear,然后单击;(2)创建基准平面“DTM 1”。

在工具栏内单击按钮，系统弹出“基准平面”对话框，按如图244的设置创建基准平面;图244“基准平面”对话框(3)草绘曲线1。

在工具栏内单击按钮，系统弹出“草绘”对话框，选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图245所示。

单击【草绘】进入草绘环境;图245“草绘”对话框(4)绘制如图246所示的二维草图，在工具栏内单击按钮，完成草图的绘制;图246绘制二维草图2(创建齿轮基本圆(1)创建基准平面“DTM 2”。

在工具栏内单击按钮，系统弹出“基准平面”对话框，单击选取“FRONT”面法向作为参照，单击选取如图246所示的“曲线1”作为参照，完成后的“基准平面”对话框如图247所示，图247“基准平面”对话框完成后的基准平面如图248所示;图248创建基准平面(2)创建基准点。

圆锥齿轮的轮齿是在圆锥面上制出的。

根据轮齿方向，圆锥齿轮分为直齿、斜齿、人字齿等。

齿廓曲线多为渐开线。

下面着重介绍渐开线标准直齿圆锥齿轮的基本参数及画法。

（l ）直齿圆锥齿轮各部分名称及尺寸关系圆锥齿轮一端大、一端小，大、小端的模数和分度圆直径也不相等，通常规定以大端的模数和分度圆直径作为计算其它有关尺寸的依据。

轮齿各部分名称及尺寸关系参看图6及表3。

图6 直齿圆锥齿轮各部分名称和尺寸表3 标准直齿圆锥齿轮基本尺寸的计算公式（2）圆锥齿轮的画法名称 公式计算 名称 公式计算 齿顶高h a齿根高h f齿高h齿顶角θa齿宽b h a =m hf=1.2m h=2.2mtan θa =(2sin δ)/Zb ≤L/3 分度圆直径 d齿顶圆直径 d a齿根圆直径 d f齿根角θfd=mZd a =m(Z+2cos δ)d f = m(Z-2.4cos δ)tan θf =(2.4sin δ)/Z基本参数：模数m 齿数Z 分度圆锥角δl）单个圆锥齿轮的画法如图7a所示，在齿轮外形视图中，分度锥线用点划线表示，顶锥线用粗实钱表示，根锥线省略不画。

在投影为圆的视图上，大端及小端的齿顶圆用粗实线表示，大端的分度圆用点划线表示，如图7c所示。

图7 单个圆齿轮的画法在投影为非圆的视图上，常用剖视图表达，轮齿部分按不剖处理，顶锥线和顶锥线都用粗实线表示。

如图7。

2）两啮合圆锥齿轮的画法两标准圆锥齿轮啮合时，两分度圆锥应相切，啮合部分的画法与圆柱齿轮啮合相同，主视图一般取全剖视，如图8所示。

图8 圆锥齿轮啮合的画法。
