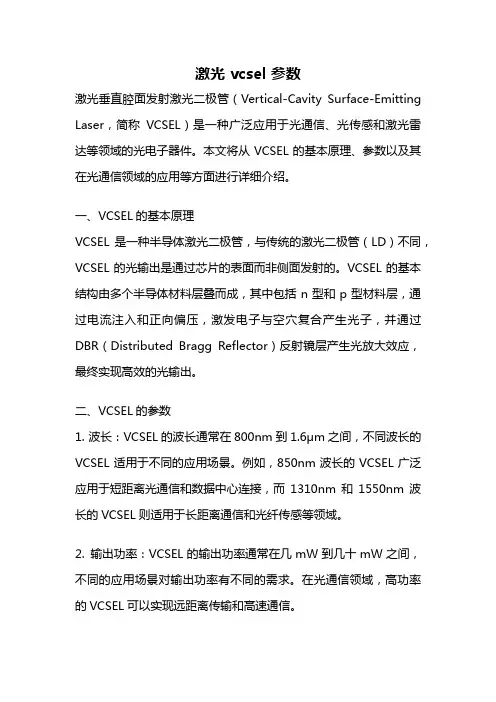

激光 vcsel 参数激光垂直腔面发射激光二极管(Vertical-Cavity Surface-Emitting Laser,简称VCSEL)是一种广泛应用于光通信、光传感和激光雷达等领域的光电子器件。
本文将从VCSEL的基本原理、参数以及其在光通信领域的应用等方面进行详细介绍。
一、VCSEL的基本原理VCSEL是一种半导体激光二极管,与传统的激光二极管(LD)不同,VCSEL的光输出是通过芯片的表面而非侧面发射的。
VCSEL的基本结构由多个半导体材料层叠而成,其中包括n型和p型材料层,通过电流注入和正向偏压,激发电子与空穴复合产生光子,并通过DBR(Distributed Bragg Reflector)反射镜层产生光放大效应,最终实现高效的光输出。
二、VCSEL的参数1. 波长:VCSEL的波长通常在800nm到1.6μm之间,不同波长的VCSEL适用于不同的应用场景。
例如,850nm波长的VCSEL广泛应用于短距离光通信和数据中心连接,而1310nm和1550nm波长的VCSEL则适用于长距离通信和光纤传感等领域。
2. 输出功率:VCSEL的输出功率通常在几mW到几十mW之间,不同的应用场景对输出功率有不同的需求。
在光通信领域,高功率的VCSEL可以实现远距离传输和高速通信。
3. 调制带宽:VCSEL的调制带宽决定了其在高速通信中的传输性能。
通常,VCSEL的调制带宽可以达到几十GHz,可以满足高速数据传输的需求。
4. 效率:VCSEL的效率是指其输出光功率与输入电功率之比,通常在20%到50%之间。
高效率的VCSEL可以减少能源消耗,提高光通信系统的整体性能。
三、VCSEL在光通信领域的应用1. 数据中心互连:由于其低成本、高速率和低功耗的优势,VCSEL 被广泛应用于数据中心的光互连领域。
通过多通道VCSEL阵列,可以实现高密度的光通信连接,满足数据中心对大带宽、低延迟的需求。
2. 光纤通信:VCSEL在光纤通信领域的应用也逐渐增多。

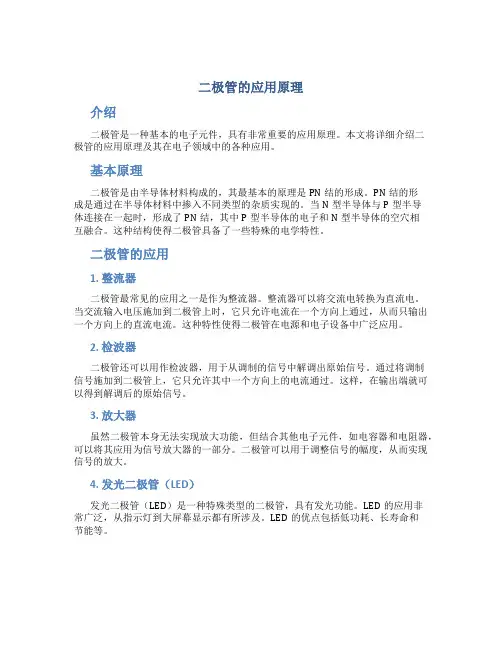

二极管的应用原理介绍二极管是一种基本的电子元件,具有非常重要的应用原理。
本文将详细介绍二极管的应用原理及其在电子领域中的各种应用。
基本原理二极管是由半导体材料构成的,其最基本的原理是PN结的形成。
PN结的形成是通过在半导体材料中掺入不同类型的杂质实现的。
当N型半导体与P型半导体连接在一起时,形成了PN结,其中P型半导体的电子和N型半导体的空穴相互融合。
这种结构使得二极管具备了一些特殊的电学特性。
二极管的应用1. 整流器二极管最常见的应用之一是作为整流器。
整流器可以将交流电转换为直流电。
当交流输入电压施加到二极管上时,它只允许电流在一个方向上通过,从而只输出一个方向上的直流电流。
这种特性使得二极管在电源和电子设备中广泛应用。
2. 检波器二极管还可以用作检波器,用于从调制的信号中解调出原始信号。
通过将调制信号施加到二极管上,它只允许其中一个方向上的电流通过。
这样,在输出端就可以得到解调后的原始信号。
3. 放大器虽然二极管本身无法实现放大功能,但结合其他电子元件,如电容器和电阻器,可以将其应用为信号放大器的一部分。
二极管可以用于调整信号的幅度,从而实现信号的放大。
4. 发光二极管(LED)发光二极管(LED)是一种特殊类型的二极管,具有发光功能。
LED的应用非常广泛,从指示灯到大屏幕显示都有所涉及。
LED的优点包括低功耗、长寿命和节能等。
5. 激光二极管激光二极管是一种特殊类型的二极管,具有激光发射功能。
激光二极管广泛应用于光通信、医疗设备、材料加工等领域。
它的应用形式多样,从小型手持设备到高功率激光器都有所涉及。
6. 温度传感器二极管的温度特性可以用于温度传感器的设计。
由于二极管的导电特性与温度密切相关,因此可以通过测量其电压降来确定环境的温度。
这种应用在各种电子设备中都得到了广泛应用。
总结二极管是一种非常重要的电子元件,具有许多应用原理。
它可以作为整流器、检波器、放大器、LED、激光器和温度传感器等在广泛的电子应用中发挥作用。

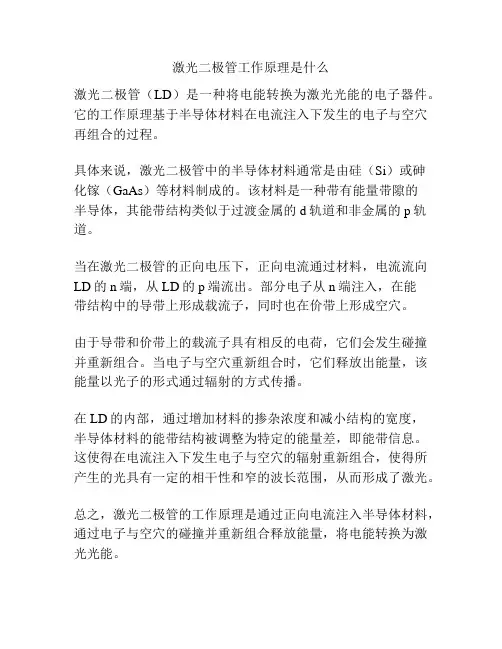

激光二极管工作原理是什么
激光二极管(LD)是一种将电能转换为激光光能的电子器件。
它的工作原理基于半导体材料在电流注入下发生的电子与空穴再组合的过程。
具体来说,激光二极管中的半导体材料通常是由硅(Si)或砷
化镓(GaAs)等材料制成的。
该材料是一种带有能量带隙的
半导体,其能带结构类似于过渡金属的d轨道和非金属的p轨道。
当在激光二极管的正向电压下,正向电流通过材料,电流流向LD的n端,从LD的p端流出。
部分电子从n端注入,在能
带结构中的导带上形成载流子,同时也在价带上形成空穴。
由于导带和价带上的载流子具有相反的电荷,它们会发生碰撞并重新组合。
当电子与空穴重新组合时,它们释放出能量,该能量以光子的形式通过辐射的方式传播。
在LD的内部,通过增加材料的掺杂浓度和减小结构的宽度,
半导体材料的能带结构被调整为特定的能量差,即能带信息。
这使得在电流注入下发生电子与空穴的辐射重新组合,使得所产生的光具有一定的相干性和窄的波长范围,从而形成了激光。
总之,激光二极管的工作原理是通过正向电流注入半导体材料,通过电子与空穴的碰撞并重新组合释放能量,将电能转换为激光光能。
二极管激光器原理
二极管激光器是一种基于半导体材料的激光器,它利用了PN
结的特性来实现激光输出。
首先,二极管激光器由一个PN结构组成,其中P部分富集了
正电荷,N部分富集了负电荷。
当二极管激光器接通电源时,载流子(电子和空穴)会在PN结中传输。
其次,二极管激光器在PN结上施加一个反向偏置电压,使电
流通过PN结时形成一个薄的耗尽层。
这个耗尽层的宽度决定
了二极管激光器的工作模式。
当外加的电压增加到一定程度时,耗尽层的宽度减小到接近零,即形成一个反向偏置的窄耗尽层。
这个窄耗尽层中,电流将主要通过载流子再组合来达到激光放大的效果。
当电流通过载流子再组合时,其中的一部分载流子会发生辐射跃迁,即发射激光。
为了增加激光输出的能力,二极管激光器通常加入一种增益介质,如量子井或量子阱。
最后,二极管激光器的输出光束是相干和单色的。
这是因为激光产生的反射只会沿着光轴传播,而且激光发射的频率由PN
结材料决定。
二极管激光器由于其小型化、高效率和易于集成等特点,在通信、雷达、医疗和光学传感等领域得到广泛应用。
激光二极管参数与原理及使用随着技能和工艺的成长,当前实际运用的半导体激光二极管具有庞杂的多层结构。
常用的激光二极管有两种:①PIN光电二极管。
它在收到光功率产生光电流时,会带来量子噪声。
②雪崩光电二极管。
它能够提供内部放大,比PIN光电二极管的传输距离远,但量子噪声更大。
为了取得良好的信噪比,光检测器件后面须连接低噪声预放大器和主放大器。
半导体激光二极管的工作原理,理论上与气体激光器相似。
激光二极管本质上是一个半导体二极管,按照PN结材料能不能相似,能够把激光二极管分为同质结、单异质结(SH)、双异质结(DH)和量子阱(QW)激光二极管。
量子阱激光二极管具有阈值电流低,输出功率高的优点,是当前市场运用的主流产品。
同激光器相比,激光二极管具有效率高、体积小、寿命长的优点,但其输出功率小(通常小于2mW),线性差、单色性不太好,使其在有线电视系统中的运用受到很大限定,不能传输多频道,高性能模拟信号。
在双向光接收机的回传模块中,上行发射通常都采用量子阱激光二极管作为光源。
半导体激光二极管的常用参数有:(1)波长:即激光管工作波长,当前可作光电开关用的激光管波长有635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm等。
(2)阈值电流Ith:即激光管开始产生激光振荡的电流,对通常小功率激光管而言,其值约在数十毫安,具有应变多量子阱结构的激光管阈值电流可低至10mA以下。
(3)工作电流Iop:即激光管达到额定输出功率时的驱动电流,此值对于设计调试激光驱动电路较主要。
(4)垂直发散角θ⊥:激光二极管的发光带在垂直PN结方向张开的角度,通常在15?~40?左右。
(5)水平发散角θ∥:激光二极管的发光带在与PN结平行方向所张开的角度,通常在6?~10?左右。
(6)监控电流Im:即激光管在额定输出功率时,在PIN管上流过的电流。
(P1、P2是两个反射镜的反射率,G是激活介质的增益系数,A是介质的损耗系数,exp为常数),才能输出稳定的激光,另一方面,激光在谐振腔内来回反射,只有这些光束两两之间在输出端的相位差Δф=2qπq=1、2、3、4。
激光二极管的工作原理激光二极管是一种将电能转换为激光能量的半导体器件。
它具有体积小、功耗低、寿命长等优点,被广泛应用于光通信、激光打印、激光测距、光束传输等领域。
激光二极管的工作原理主要涉及电子的激发和重新组合过程。
它的核心是由两种半导体材料构成的p-n结,即正极(p区)和负极(n区)之间的结界面。
这两种材料具有不同的电子能级结构,导致在p-n结发生电信号作用时,能量被转化为光能,并通过光衰减和增强的过程最终形成激光。
具体来说,激光二极管的工作过程可以分为以下几个步骤:1. 管电流注入:激光二极管通过电流注入p-n结,将正极端(p区)与负极端(n区)分别连接到正负电源。
当电流正常流入时,会向p-n结注入大量的载流子(电子和空穴),形成电流流动状态。
2. 载流子的扩散:注入p-n结的电流在激光二极管中开始扩散,载流子在扩散过程中会被电场强度和浓度差等因素影响,从而产生电子和空穴的聚集。
3. 非辐射复合和辐射复合:电子和空穴在p-n结相遇后发生非辐射复合和辐射复合的过程。
在非辐射复合中,载流子的能量通过与材料晶格的相互作用转化为晶格热。
在辐射复合过程中,当电子和空穴再次结合时,发射光子并释放出激光能量。
4. 光的反射和增强:在p-n结两侧设置了一个镜片,其中一个面是多层反射膜,并利用光的多次反射,在p-n结中产生光的增强效果。
与此同时,该结构还具有限制激光波长和光产生方向的作用,使得激光以单一波长和平行光束发射。
通过以上步骤,激光二极管实现了电能转化为光能的过程,形成了一束窄而聚焦的激光。
与其他激光器相比,激光二极管具有结构简单、体积小、驱动电压低、寿命长等优势,特别适合于小型设备和器件集成中的应用。
需要注意的是,在激光二极管的工作过程中,为了确保有效的激光发射,需要控制电流的稳定性和温度的合理控制。
过高的电流或温度可能会使激光二极管受损,降低使用寿命甚至报废。
因此,对激光二极管进行合理的电流和温度控制非常重要。

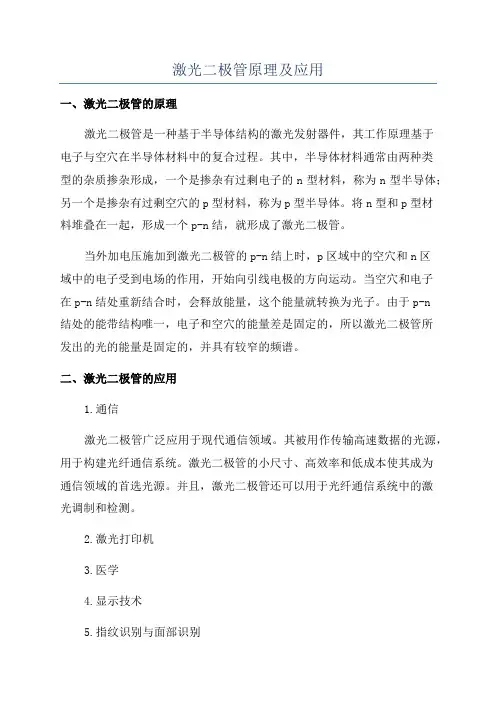

激光二极管原理及应用
一、激光二极管的原理
激光二极管是一种基于半导体结构的激光发射器件,其工作原理基于
电子与空穴在半导体材料中的复合过程。
其中,半导体材料通常由两种类
型的杂质掺杂形成,一个是掺杂有过剩电子的n型材料,称为n型半导体;另一个是掺杂有过剩空穴的p型材料,称为p型半导体。
将n型和p型材
料堆叠在一起,形成一个p-n结,就形成了激光二极管。
当外加电压施加到激光二极管的p-n结上时,p区域中的空穴和n区
域中的电子受到电场的作用,开始向引线电极的方向运动。
当空穴和电子
在p-n结处重新结合时,会释放能量,这个能量就转换为光子。
由于p-n
结处的能带结构唯一,电子和空穴的能量差是固定的,所以激光二极管所
发出的光的能量是固定的,并具有较窄的频谱。
二、激光二极管的应用
1.通信
激光二极管广泛应用于现代通信领域。
其被用作传输高速数据的光源,用于构建光纤通信系统。
激光二极管的小尺寸、高效率和低成本使其成为
通信领域的首选光源。
并且,激光二极管还可以用于光纤通信系统中的激
光调制和检测。
2.激光打印机
3.医学
4.显示技术
5.指纹识别与面部识别
总结:
激光二极管作为一种具有特殊光学特性的半导体器件,其工作原理基于半导体材料的电子空穴复合过程。
激光二极管在通信、激光打印机、医学、显示技术等领域都有广泛的应用。
它已经成为现代科技领域不可或缺的重要组成部分。

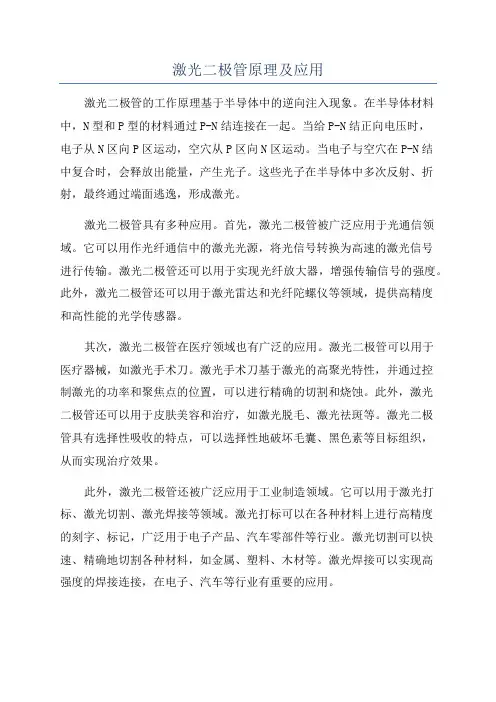

激光二极管原理及应用激光二极管的工作原理基于半导体中的逆向注入现象。
在半导体材料中,N型和P型的材料通过P-N结连接在一起。
当给P-N结正向电压时,电子从N区向P区运动,空穴从P区向N区运动。
当电子与空穴在P-N结中复合时,会释放出能量,产生光子。
这些光子在半导体中多次反射、折射,最终通过端面逃逸,形成激光。
激光二极管具有多种应用。
首先,激光二极管被广泛应用于光通信领域。
它可以用作光纤通信中的激光光源,将光信号转换为高速的激光信号进行传输。
激光二极管还可以用于实现光纤放大器,增强传输信号的强度。
此外,激光二极管还可以用于激光雷达和光纤陀螺仪等领域,提供高精度和高性能的光学传感器。
其次,激光二极管在医疗领域也有广泛的应用。
激光二极管可以用于医疗器械,如激光手术刀。
激光手术刀基于激光的高聚光特性,并通过控制激光的功率和聚焦点的位置,可以进行精确的切割和烧蚀。
此外,激光二极管还可以用于皮肤美容和治疗,如激光脱毛、激光祛斑等。
激光二极管具有选择性吸收的特点,可以选择性地破坏毛囊、黑色素等目标组织,从而实现治疗效果。
此外,激光二极管还被广泛应用于工业制造领域。
它可以用于激光打标、激光切割、激光焊接等领域。
激光打标可以在各种材料上进行高精度的刻字、标记,广泛用于电子产品、汽车零部件等行业。
激光切割可以快速、精确地切割各种材料,如金属、塑料、木材等。
激光焊接可以实现高强度的焊接连接,在电子、汽车等行业有重要的应用。
此外,激光二极管还可以用于科研、仪器、生物医学等领域。
在研究领域,激光二极管可以用于光谱分析、激光散斑等实验。
在仪器领域,激光二极管可以用于测距仪、光学扫描仪等仪器。
在生物医学领域,激光二极管可以用于激光显微镜、激光治疗仪等设备。
综上所述,激光二极管是一种重要的半导体激光器,具有体积小、功耗低、寿命长、效率高等优点,广泛应用于光通信、医疗、工业制造、科研等领域。
随着技术的进步,激光二极管在更多领域的应用将会不断拓展。

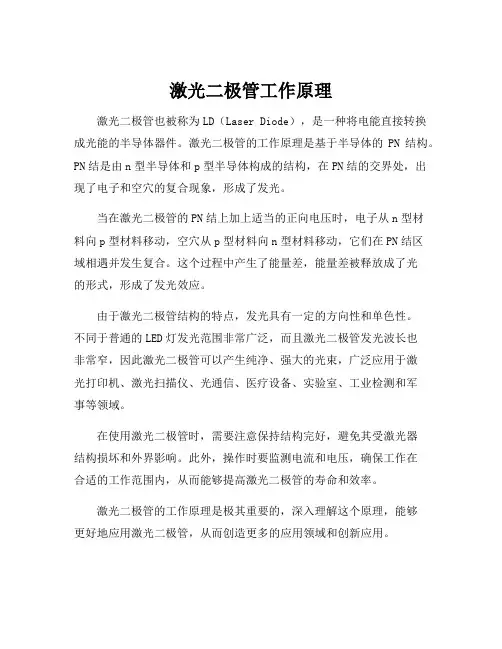

激光二极管工作原理
激光二极管也被称为LD(Laser Diode),是一种将电能直接转换成光能的半导体器件。
激光二极管的工作原理是基于半导体的PN结构。
PN结是由n型半导体和p型半导体构成的结构,在PN结的交界处,出现了电子和空穴的复合现象,形成了发光。
当在激光二极管的PN结上加上适当的正向电压时,电子从n型材
料向p型材料移动,空穴从p型材料向n型材料移动,它们在PN结区
域相遇并发生复合。
这个过程中产生了能量差,能量差被释放成了光
的形式,形成了发光效应。
由于激光二极管结构的特点,发光具有一定的方向性和单色性。
不同于普通的LED灯发光范围非常广泛,而且激光二极管发光波长也
非常窄,因此激光二极管可以产生纯净、强大的光束,广泛应用于激
光打印机、激光扫描仪、光通信、医疗设备、实验室、工业检测和军
事等领域。
在使用激光二极管时,需要注意保持结构完好,避免其受激光器
结构损坏和外界影响。
此外,操作时要监测电流和电压,确保工作在
合适的工作范围内,从而能够提高激光二极管的寿命和效率。
激光二极管的工作原理是极其重要的,深入理解这个原理,能够
更好地应用激光二极管,从而创造更多的应用领域和创新应用。
激光二极管原理一、激光二极管的定义和概述激光二极管(Laser diode)是一种将电能转换为激光能的发光二极管。
其工作原理是利用半导体材料的电输运和辐射散射特性,通过电流注入产生激光辐射。
激光二极管通常用于光通信、激光打印、光存储等领域。
二、激光二极管的结构和组成激光二极管通常由n型和p型半导体材料的PN结构组成。
其中n型材料富含自由电子,p型材料富含空穴。
当这两种材料结合在一起时,形成P-N结,并形成电场。
当外部电压施加在PN结上时,电子从n型材料流向p型材料,空穴从p型材料流向n型材料。
在这过程中,电子和空穴重新结合,释放出能量,产生光子并形成激光。
三、激光二极管的工作原理1.电流注入:将正向电流注入PN结,使电子和空穴重新组合,释放出激光。
2.光放大:激光二极管中的光在PN结中传播,逐渐被吸收和放大,最终形成聚焦激光。
3.镜面反射:激光进入透明的波导,波导两侧通过内置材料的镜面反射,使光线相互反弹,形成光反馈。
4.自发辐射:当材料受到光反馈时,自发辐射的激光吸收并放大,增强激光的能量、相位和频率。
5.输出激光:通过一侧的非反射镜,激光能够从激光二极管中输出。
四、激光二极管的特性和优势1.体积小、功耗低:激光二极管采用基于半导体的技术制造,相对于其他激光器件,体积更小,功耗更低。
2.光电转换效率高:激光二极管的光电转换效率高,能够将电能转化为光能的效率接近50%。
3.工作寿命长:激光二极管结构简单,寿命一般可达数千小时以上。
4.调制速度快:激光二极管的调制速度高,适用于高速通信和数据传输领域。
5.兼容性好:激光二极管的工作电流和电压较低,可以与现有的电子器件兼容。
五、激光二极管的应用领域1.光通信:激光二极管作为光源,用于光纤通信和无线通信,具有高带宽和低损耗的优势。
2.光存储:激光二极管用于光碟机、DVD和蓝光光驱等光存储设备,实现数据的读写和存储。
3.激光打印:激光二极管用于激光打印机,可以高速、高精度地打印文字和图像。
二极管激光平行光管二极管激光平行光管是一种光学元件,主要用于产生平行光束。
它由二极管激光器和光学系统组成,具有高亮度、高稳定性和高平行度等特点。
本文将对二极管激光平行光管的工作原理、应用领域以及未来发展进行介绍。
首先,我们来了解二极管激光平行光管的工作原理。
二极管激光平行光管的核心是二极管激光器。
二极管激光器是一种利用半导体材料电流注入产生激光的器件。
在二极管激光器中,正向电流通过二极管结构,激活半导体材料中的电子和空穴。
当电子和空穴再结合时,会发生光致辐射,产生激光。
激光通过光学系统进行整形和聚焦,最终形成平行光束。
二极管激光平行光管的应用领域广泛。
首先,它常用于激光显示器和光通信系统中。
激光显示器需要高亮度和高稳定性的光源,而二极管激光平行光管正好满足这些要求。
光通信系统中,二极管激光平行光管可以作为发光二极管,用于发送激光信号。
其次,它也被应用于激光打印机、光刻机和光学测量仪器等领域。
激光打印机需要高质量的平行光束来实现高分辨率的打印,而二极管激光平行光管可以提供稳定的平行光束。
光刻机和光学测量仪器中,二极管激光平行光管可以用于光束整形和聚焦,提高系统的光学性能。
未来,二极管激光平行光管有望在更多领域发挥作用。
随着光学技术的不断发展,对平行光束的要求越来越高,二极管激光平行光管有望在光通信、光学传感、光储存等领域得到更广泛的应用。
同时,随着二极管激光器的性能提升和制造成本的降低,二极管激光平行光管的市场前景也将变得更加广阔。
总结一下,二极管激光平行光管是一种重要的光学元件,具有高亮度、高稳定性和高平行度等特点。
它的工作原理是利用二极管激光器产生激光,并通过光学系统形成平行光束。
二极管激光平行光管在激光显示器、光通信系统、激光打印机和光刻机等领域有广泛的应用。
未来,随着光学技术的进一步发展,二极管激光平行光管有望在更多领域发挥作用,并取得更大的市场份额。
二极管工作原理及应用一、工作原理二极管是一种半导体器件,由P型半导体和N型半导体组成。
P型半导体中的载流子主要是空穴,N型半导体中的载流子主要是电子。
当P型半导体与N型半导体接触时,形成PN结。
在正向偏置情况下,即P型半导体连接正电压,N型半导体连接负电压,PN结会变窄,载流子会从P区域流向N区域,形成电流。
而在反向偏置情况下,即P型半导体连接负电压,N型半导体连接正电压,PN结会变宽,形成空穴和电子的复合,几乎没有电流流过。
二、应用领域1.整流器:二极管可以将交流电转换为直流电。
在电子设备中,常常需要使用直流电源,而市电是交流电。
通过使用二极管整流器,可以将交流电转换为直流电,以供电子设备工作。
2.电压调节器:二极管可以用作电压调节器,稳定输出电压。
通过选择合适的二极管和电阻,可以实现对电路中的电压进行调节,以保证电路正常工作。
3.信号检测器:二极管可以用作信号检测器,检测信号的存在与否。
当有信号输入时,二极管会导通,输出电压较低;当没有信号输入时,二极管截止,输出电压较高。
这种特性可以用于检测无线电信号、音频信号等。
4.发光二极管(LED):LED是一种特殊的二极管,具有发光功能。
通过控制电流的方向和大小,LED可以发出不同颜色的光。
LED广泛应用于指示灯、显示屏、照明等领域。
5.激光二极管:激光二极管是一种特殊的二极管,能够产生激光光束。
激光二极管广泛应用于激光打印机、激光指示器、激光雷达等领域。
6.射频调制解调器:二极管可以用于射频调制解调器中,实现信号的调制和解调。
通过控制二极管的导通和截止状态,可以将模拟信号转换为数字信号,或者将数字信号转换为模拟信号。
7.温度传感器:二极管的导电特性与温度密切相关。
通过测量二极管的导通电压或反向饱和电流,可以间接测量环境温度。
这种原理被广泛应用于温度传感器中。
8.电压倍增器:二极管可以用于电压倍增器电路中,实现电压的倍增。
通过合理的电路设计和二极管的选择,可以将输入电压增加到输出电压的倍数。
激光二极管结构激光二极管是一种半导体激光器,具有小体积、低功耗、高效率等优点,广泛应用于通信、医疗、测量等领域。
本文将从激光二极管的结构入手,详细介绍其组成部分及工作原理。
一、激光二极管的基本结构激光二极管由五个主要部分组成:n型区、p型区、活性层、端面反射镜和电极。
下面将逐个进行介绍。
1. n型区n型区是指材料中掺杂了大量电子的区域。
在激光二极管中,n型区通常由氮化镓(GaN)或磷化铟镓(InGaP)等半导体材料制成。
这些材料具有良好的导电性能和较高的载流子浓度。
2. p型区p型区是指材料中掺杂了大量空穴的区域。
在激光二极管中,p型区通常由氮化镓(GaN)或磷化铟镓(InGaP)等半导体材料制成。
这些材料具有良好的导电性能和较高的载流子浓度。
3. 活性层活性层是指激光二极管中的激光发射区域。
这里的半导体材料具有特殊的能带结构,能够在电流注入时产生激光辐射。
常用的活性层材料包括氮化镓(GaN)、磷化铟镓(InGaP)和砷化镓(GaAs)等。
4. 端面反射镜端面反射镜是指激光二极管两端的反射镜。
这些反射镜通常由多层介质膜或金属膜制成,可以将激光反射回活性层,形成正向增益。
5. 电极电极是指用于注入电流的金属接触。
在激光二极管中,通常采用p型和n型区分别制作出两个电极,使得电流可以从p型区注入到n型区,并在活性层中产生激光辐射。
二、激光二极管的工作原理当外加正向偏压时,电子从n型区向p型区移动,空穴则从p型区向n型区移动,在活性层中形成电子空穴对。
当这些电子和空穴重新结合时,会释放出能量,产生光子。
这些光子在端面反射镜的反射下,不断增强,最终形成激光束。
三、激光二极管的优点和应用1. 优点(1)小体积:激光二极管具有非常小的体积,可以方便地集成在其他设备中。
(2)低功耗:激光二极管不需要高压电源,功耗非常低。
(3)高效率:激光二极管的能量转换效率很高,可以将大部分电能转化为激光辐射。
2. 应用(1)通信:激光二极管广泛应用于通信领域,如光纤通信、卫星通信等。
激光二极管的应用原理什么是激光二极管?激光二极管(Laser Diode)是一种特殊的二极管,具有放大、调制和发射激光的能力。
它是一种半导体器件,通常由GaN(氮化镓)或InP(磷化铟)材料制成。
激光二极管是当前最常见和广泛应用的激光器件之一,其应用范围非常广泛。
激光二极管的工作原理激光二极管的工作原理主要涉及电子激发和受激辐射的过程。
1.电子激发过程当在激光二极管的p-n结中施加正电压时,电流会从p区域流向n 区域,形成一个电流流动的闭环。
正电压作用下,能够在p-n结的空穴区域形成空穴,而在n区域形成电子。
当这些载流子(电子和空穴)在p-n结的空穴区域和电子区域结合时,就会释放出能量。
2.受激辐射过程当上述的载流子在p-n结中结合时,他们所释放出的能量将以光的形式释放出来。
这种光是具有相干性的激光,具有高度的定向性和单色性。
激光二极管的应用激光二极管在许多领域中得到广泛应用,以下是一些常见的应用领域:1.通信激光二极管在光通信中具有重要的应用。
它可以用作高速数据传输的发射器和接收器,如光纤通信和无线通信系统。
其高速、高效、稳定的特性使其成为现代通信技术中不可或缺的一部分。
2.医疗激光二极管在医疗领域中被广泛使用。
它可以用于手术切割、激光疗法、眼科手术、牙科治疗等。
其高能量和高精度的输出使其成为手术和治疗过程中的理想工具。
此外,激光二极管还可以用于激光扫描显微镜、血液分析仪等医疗设备。
3.激光打印激光二极管也被广泛应用于激光打印机中。
激光二极管发射的激光束可以快速精确地扫描打印机的光敏感感光鼓上的像素点,从而在打印纸上生成图像或文字。
与传统喷墨打印机相比,激光打印机具有更高的分辨率和打印速度。
4.光存储激光二极管还在光存储领域中发挥重要作用。
它们被用于制造和写入光存储介质,如CD(光盘)、DVD(数字多媒体光盘)和蓝光光盘等。
其高能量激光束可以在光盘表面刻写微小的凹坑,从而存储和读取大量的数据。
激光二极管的工作原理激光二极管(Laser Diode)是一种能够产生高强度、高单色性、高方向性激光输出的半导体器件。
它具有体积小、效率高、功耗低、调制速度快等优点,广泛应用于通信、医疗、雷达、显示等众多领域。
其工作原理可以分为电流注入和光放大两个过程。
激光二极管的基本结构由n型和p型半导体材料组成,二者接触处形成一个p-n 结。
当施加正向电压时,电子从n区域向p区域移动,同时空穴从p区域向n 区域移动。
在p-n结内部形成耗尽层,电子和空穴在该区域发生复合,并产生光子。
首先,当电流流过激光二极管时,电流将通过p-n结区域。
该区域具有较高的电子浓度和较低的空穴浓度,电流中的电子将受到p区域中的自由正空穴的吸引力,而空穴则受到n区域中的自由电子的吸引力。
因此,电子和空穴将进入p 区域和n区域,并且在p-n结区域内形成耗尽层。
这个耗尽层是一个电子和空穴几乎等浓度的区域,在低电流时几乎不会发生放电。
而随着电流的增加,耗尽层开始变薄,电子和空穴的浓度开始增加。
在某个电流水平上,当电流足够大时,耗尽层消失,电子和空穴开始发生大量的复合,并且在p-n结区域内产生光子。
这些光子以随机方向散射放出,产生非常弱的自发辐射。
在激光二极管内,有两种不同的能级:导带和价带。
导带中的电子和价带中的空穴之间有一个能隙,叫做带隙能量(Energy Band Gap)。
当电子和空穴在被注入激活的半导体材料中复合时,它们产生的能量以光子的形式释放出来。
对于半导体材料来说,其带隙能量与光子能量之间存在一个对应关系,这意味着只有当电子和空穴的能量之和等于或大于带隙能量时,才会产生与光子能量相等的光子。
为了让激光二极管产生激光输出,还需要在它的光学回路中添加反射镜。
这些反射镜通常是通过在半导体材料的两端添加光学膜或将其中一个边界做成倾斜的形式来实现的。
这些反射镜可以将一部分光子反射回半导体材料中,从而产生光的迅速放大效应,形成激光输出。
二极管激光二极管激光二极管,也被称为LD(Laser Diode),是一种从半导体材料中产生激光的二极管。
它具有小巧、高效、高功率密度和长寿命等特点,被广泛应用于通信、医疗、雷达、激光打印等领域。
本文将介绍激光二极管的原理、结构和应用。
一、激光二极管的原理激光二极管基于半导体材料的PN结构,其工作原理与普通二极管相似。
当施加正向电压时,在PN结附近形成空穴和电子的复合区域,并产生激光辐射。
这种辐射通过抗腐蚀保护的光纤进行输出,形成高亮度的激光束。
二、激光二极管的结构1. 激射区:激光二极管中的激射区是整个结构中最重要的部分。
它由两种不同类型的半导体材料组成,通常是n型和p型硅片。
激光通过激射区的边界界面传输,产生强大的激射能量。
2. 电极:激光二极管的电极通常采用金属材料,如金、铝或合金。
正电极和负电极分别连接到p型和n型半导体层上,以提供适当的电流流动。
3. 光斑腔:光斑腔是激光二极管的另一个重要组成部分。
它由两个弯曲的反射镜组成,用于形成激光反射和放大。
三、激光二极管的应用1. 通信领域:激光二极管广泛应用于光通信系统中。
它们可以在光纤中传输高速、高带宽的数字信号,用于互联网、电话网络和数据中心等。
2. 医疗领域:激光二极管用于医疗器械和美容设备中。
例如,激光医疗器械可用于眼科手术、皮肤切割和除皱等治疗。
3. 激光打印:激光二极管被广泛应用于激光打印机中。
它们能够在纸上快速而精确地生成高质量的图像和文字。
4. 光电子领域:激光二极管在光电子器件中也具有重要应用。
例如,它们可以用作激光指示器、光电子传感器和激光测量仪器等。
结论激光二极管作为一种基于半导体材料的激光发射器件,具有小巧、高效和高可靠性的特点,被广泛应用于通信、医疗、雷达和激光打印等领域。
随着技术的进步和应用的推广,激光二极管将进一步发展,并在更多领域发挥重要作用。
根据题目的要求,本文采用了一般的科技文章格式,对激光二极管的原理、结构和应用进行了介绍。
激光二极管的原理
激光二极管是一种将电能转化为光能的器件,其工作原理可以分为四个阶段:注入、辐射、放大和反射。
首先,注入阶段。
激光二极管中有两个半导体材料:P型半导体和N型半导体。
在两种半导体的交界处形成PN结。
通过外部电路,通过PN结注入电流。
当电流流过PN结时,P区的电子被激发跃迁到N区,同时P区形成正空穴。
这个过程使得PN结处形成了电子和正空穴的浓度不平衡,形成了一个电荷层。
接下来是辐射阶段。
在激励电流的作用下,电子从N区跃迁到P区,充满了电子和空穴之间的带隙。
当电子与空穴重新结合时,会释放出光子。
这些光子的频率和能量由PN结的带隙决定,因此会产生特定波长的光。
第三是放大阶段。
光子在发射时垂直于PN结的方向被释放出来,经过受控的放大引导向上运动。
这是因为二极管的结构设计使得光可以在组件的一侧反射,并且只有通过辐射发射口才能真正离开。
光子在组件中不断反射,与更多的电子和空穴发生相互作用,激发更多的光子。
这个过程会提供放大效果,使得光信号变得更强大。
最后是反射阶段。
在激光二极管的一侧,通过在放大阶段结束后放置反射镜,使得光子在通过PN结之前被反射。
这样,光子将会进行多次反射,增强激光的幅度和一致性。
最终,在光子通过反射镜离开激光二极管之前,会形成一个相干的高能激
光束。
总而言之,激光二极管通过在PN结注入电流后,利用电子和空穴的重新结合释放光子,经过反射和放大等过程,产生一束高能、相干性强的激光束。
这种工作原理使得激光二极管在通信、医疗、材料加工等领域有着广泛的应用。

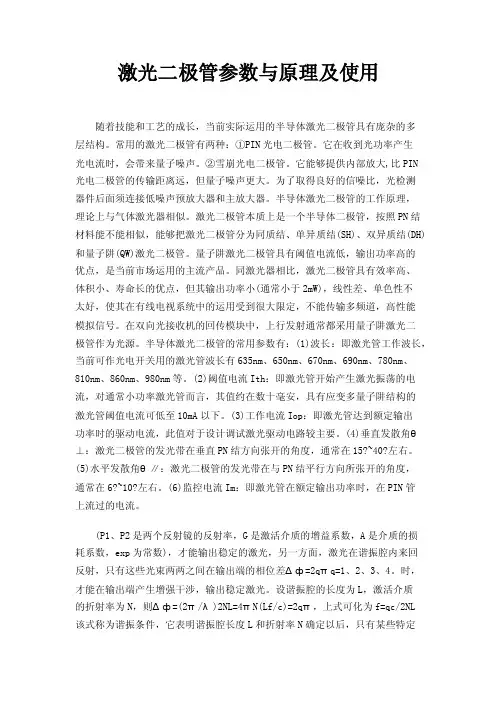

激光二极管参数与原理及应用
2011-06-19 17:10:29 来源:互联网
一、激光的产生机理
在讲激光产生机理之前,先讲一下受激辐射。
在光辐射中存在三种辐射过程,
一时处于高能态的粒子在外来光的激发下向低能态跃迁,称之为自发辐射;
二是处于高能态的粒子在外来光的激发下向低能态跃迁,称之为受激辐射;
三是处于低能态的粒子吸收外来光的能量向高能态跃迁称之为受激吸收。
自发辐射,即使是两个同时从某一高能态向低能态跃迁的粒子,它们发出光的相位、偏振状态、发射方向也可能不同,但受激辐射就不同,当位于高能态的粒子在外来光子的激发下向低能态跃迁,发出在频率、相位、偏振状态等方面与外来光子完全相同的光。
在激光器中,发生的辐射就是受激辐射,它发出的激光在频率、相位、偏振状态等方面完全一样。
任何的受激发光系统,即有受激辐射,也有受激吸收,只有受激辐射占优势,才能把外来光放大而发出激光。
而一般光源中都是受激吸收占优势,只有粒子的平衡态被打破,使高能态的粒子数大于低能态的粒子数(这样情况称为离子数反转),才能发出激光。
产生激光的三个条件是:实现粒子数反转、满足阈值条件和谐振条件。
产生光的受激发射的首要条件是粒子数反转,在半导体中就是要把价带内的电子抽运到导带。
为了获得离子数反转,通常采用重掺杂的P型和N型材料构成PN结,这样,在外加电压作用下,在结区附近就出现了离子数反转—在高费米能级EFC以下导带中贮存着电子,而在低费米能级EFV以上的价带中贮存着空穴。
实现粒子数反转是产生激光的必要条件,但不是充分条件。
要产生激光,还要有损耗极小的谐振腔,谐振腔的主要部分是两个互相平行的反射镜,激活物质所发出的受激辐射光在两个反射镜之间来回反射,不断引起新的受激辐射,使其不断被放大。
只有受激辐射放大的增益大于激光器内的各种损耗,即满足一定的阈值条件:
P1P2exp(2G - 2A) ≥1
(P1、P2是两个反射镜的反射率,G是激活介质的增益系数,A是介质的损耗系数,exp 为常数),才能输出稳定的激光,另一方面,激光在谐振腔内来回反射,只有这些光束两两之间在输出端的相位差Δф=2qπq=1、2、3、4。
时,才能在输出端产生加强干涉,输出稳定激光。
设谐振腔的长度为L,激活介质的折射率为N,则
Δф=(2π/λ)2NL=4πN(Lf/c)=2qπ,
上式可化为f=qc/2NL该式称为谐振条件,它表明谐振腔长度L和折射率N确定以后,只有某些特定频率的光才能形成光振荡,输出稳定的激光。
这说明谐振腔对输出的激光有一定的选频作用。
二、激光二极管本质上是一个半导体二极管,按照PN结材料是否相同,可以把激光二极管分为同质结、单异质结(SH)、双异质结(DH)和量子阱(QW)激光二极管。
量子阱激光二极管具有阈值电流低,输出功率高的优点,是目前市场应用的主流产品。
同激光器相比,激光二极管具有效率高、体积小、寿命长的优点,但其输出功率小(一般小于2mW),线性差、单色性不太好,使其在有线电视系统中的应用受到很大限制,不能传输多频道,高性能模拟信号。
在双向光接收机的回传模块中,上行发射一般都采用量子阱激光二极管作为光源。
半导体激光二极管的基本结构如图所示,垂直于PN结面的一对平行平面构成法布里—
—珀罗谐振腔,它们可以是半导体晶体的解理面,也可以是经过抛光的平面。
其余两侧面则相对粗糙,用以消除主方向外其它方向的激光作用。
半导体中的光发射通常起因于载流子的复合。
当半导体的PN结加有正向电压时,会削弱PN结势垒,迫使电子从N区经PN结注入P区,空穴从P区经过PN结注入N区,这些注入PN结附近的非平衡电子和空穴将会发生复合,从而发射出波长为λ的光子,其公式如下:
λ= hc/Eg (1)
式中:h—普朗克常数;c—光速;Eg—半导体的禁带宽度。
上述由于电子与空穴的自发复合而发光的现象称为自发辐射。
当自发辐射所产生的光子通过半导体时,一旦经过已发射的电子—空穴对附近,就能激励二者复合,产生新光子,这种光子诱使已激发的载流子复合而发出新光子现象称为受激辐射。
如果注入电流足够大,则会形成和热平衡状态相反的载流子分布,即粒子数反转。
当有源层内的载流子在大量反转情况下,少量自发辐射产生的光子由于谐振腔两端面往复反射而产生感应辐射,造成选频谐振正反馈,或者说对某一频率具有增益。
当增益大于吸收损耗时,就可从PN结发出具有良好谱线的相干光——激光,这就是激光二极管的简单原理。
随着技术和工艺的发展,目前实际使用的半导体激光二极管具有复杂的多层结构。
常用的激光二极管有两种:①PIN光电二极管。
它在收到光功率产生光电流时,会带来量子噪声。
②雪崩光电二极管。
它能够提供内部放大,比PIN光电二极管的传输距离远,但量子噪声更大。
为了获得良好的信噪比,光检测器件后面须连接低噪声预放大器和主放大器。
半导体激光二极管的工作原理,理论上与气体激光器相同。
激光二极管本质上是一个半导体二极管,按照PN结材料是否相同,可以把激光二极管分为同质结、单异质结(SH)、双异质结(DH)和量子阱(QW)激光二极管。
量子阱激光二极管具有阈值电流低,输出功率高的优点,是目前市场应用的主流产品。
同激光器相比,激光二极管具有效率高、体积小、寿命长的优点,但其输出功率小(一般小于2mW),线性差、单色性不太好,使其在有线电视系统中的应用受到很大限制,不能传输多频道,高性能模拟信号。
在双向光接收机的回传模块中,上行发射一般都采用量子阱激光二极管作为光源。
半导体激光二极管的常用参数有:
(1)波长:即激光管工作波长,目前可作光电开关用的激光管波长有635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm等。
(2)阈值电流Ith :即激光管开始产生激光振荡的电流,对一般小功率激光管而言,其值约在数十毫安,具有应变多量子阱结构的激光管阈值电流可低至10mA以下。
(3)工作电流Iop :即激光管达到额定输出功率时的驱动电流,此值对于设计调试激光驱动电路较重要。
(4)垂直发散角θ⊥:激光二极管的发光带在垂直PN结方向张开的角度,一般在15?~40?左右。
(5)水平发散角θ∥:激光二极管的发光带在与PN结平行方向所张开的角度,一般在6?~ 10?左右。
(6)监控电流Im :即激光管在额定输出功率时,在PIN管上流过的电流。
激光二极管在计算机上的光盘驱动器,激光打印机中的打印头等小功率光电设备中得到了广泛的应用。
